AntV X6图编辑器如何实现切换主题

在现代Web应用中，主题切换已经成为提升用户体验的重要功能。本文将详细介绍如何在基于AntV X6的图编辑器中实现主题切换功能

我正在做的开源项目：du-editor，一个基于X6的图编辑器

切换主题效果

主题系统设计

1. 主题配置结构

首先，我们需要设计一个灵活的主题配置结构，包含画布、节点、边和文本等各个方面的样式定义：

typescript 复制代码

themes = {
  default: {
    name: '默认主题',
    grid: {
      visible: true,
      type: 'dot',
      size: 10,
      color: '#e5e5e5',
      thickness: 1,
    },
    background: {
      color: '#ffffff',
    },
    nodeStyles: {
      stroke: '#1890ff',
      strokeWidth: 1,
      fill: '#f0f8ff',
      rx: 4,
      ry: 4,
    },
    edgeStyles: {
      stroke: '#1890ff',
      strokeWidth: 2,
      strokeDasharray: '',
    },
    textStyles: {
      fontSize: 12,
      fill: '#262626',
      fontFamily: 'Arial, sans-serif',
    }
  },
  // 其他主题配置...
}

2. 四种主题风格

我暂时设计了四种不同风格的主题，后续还会持续添加主题风格：

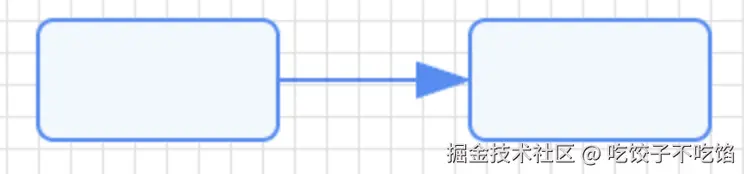

天空蓝主题

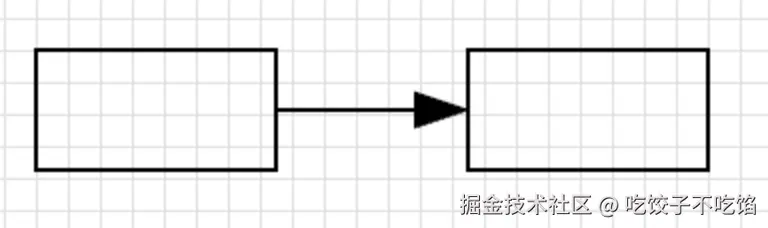

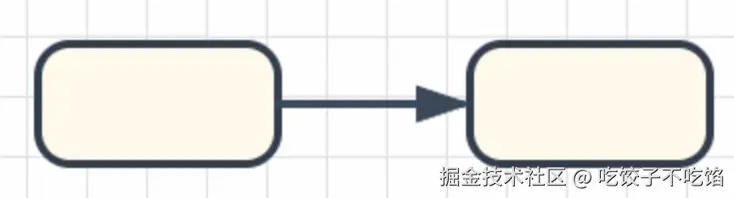

手绘风格主题

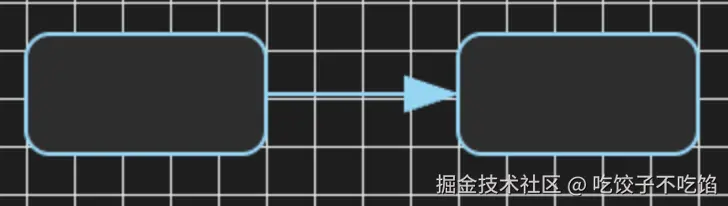

深色主题

极简主题

核心实现

1. 主题切换方法

切换主题后：更新画布背景和网格、更新所有现有节点和边的样式、重新加载节点库以应用新主题

typescript 复制代码

switchTheme(themeName: string) {
  if (!this.themes[themeName]) {
    console.warn(`主题 ${themeName} 不存在`)
    return
  }

  this.currentTheme = themeName
  const theme = this.themes[themeName]

  // 更新画布背景和网格
  this.updateCanvasTheme(theme)

  // 更新所有现有节点和边的样式
  this.updateExistingCellsTheme(theme)

  // 重新加载节点库以应用新主题
  this.loadCustomNode()
}

2. 画布主题更新

画布根据最新主题进行样式修改

typescript 复制代码

updateCanvasTheme(theme: any) {
  // 更新网格
  this.graph.setGridSize(theme.grid.size)
  this.graph.showGrid(theme.grid.visible)

  // 更新背景色
  this.graph.drawBackground({
    color: theme.background.color,
  })
}

3. 现有元素主题更新

画布中的现有的元素根据最新主题进行样式修改

typescript 复制代码

updateExistingCellsTheme(theme: any) {
  const cells = this.graph.getCells()

  cells.forEach(cell => {
    if (cell.isNode()) {
      cell.setAttrs({
        body: { ...theme.nodeStyles },
        label: { ...theme.textStyles }
      })
    } else if (cell.isEdge()) {
      cell.setAttrs({
        line: { ...theme.edgeStyles },
        label: { ...theme.textStyles }
      })
    }
  })
}

使用方法

实现完成后，使用主题切换功能非常简单：

javascript 复制代码

// 切换到手绘风格
canvas.switchTheme('sketch')

// 切换到深色主题
canvas.switchTheme('dark')

// 获取当前主题
const currentTheme = canvas.getCurrentTheme()

// 获取所有可用主题
const themes = canvas.getAvailableThemes()

扩展性考虑

1. 主题配置外部化

可以将主题配置提取到独立的JSON文件中，便于维护和扩展：

typescript 复制代码

// themes.json
{
  "custom": {
    "name": "自定义主题",
    "nodeStyles": {
      "stroke": "#ff6b6b",
      "fill": "#ffe0e0"
    }
  }
}

2. 动态主题生成

支持用户自定义主题颜色，动态生成主题配置：

typescript 复制代码

generateCustomTheme(primaryColor: string) {
  return {
    name: '自定义主题',
    nodeStyles: {
      stroke: primaryColor,
      fill: this.lightenColor(primaryColor, 0.9)
    }
    // ...
  }
}

3. 主题预览功能

在切换前提供主题预览，提升用户体验：

typescript 复制代码

previewTheme(themeName: string) {
  // 创建预览画布
  // 应用主题样式
  // 显示预览效果
}

性能优化

批量更新

在切换主题时，使用批量更新减少重绘次数：

typescript 复制代码

this.graph.batchUpdate(() => {
  // 批量更新所有元素样式
})
