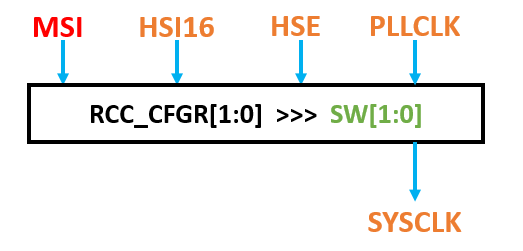

通过前面的文章我们知道：HSE，HSI16，MSI，PLLCLK这几个时钟源可以作为系统主时钟，如下图：
STM32L4xx系列单片机有3个外设时钟：**AHB-HCLK，APB1-PCLK1，APB2-PCLK2，**这些时钟为绝大多数的片上外设提供时钟源。
这几个时钟的层级结构如下：
SYSCLK ===> / RCC_CFGR.HPRE[3:0] ===>【AHB-HCLK】
系统时钟SYSCLK 通过寄存器RCC_CFGR 的HPRE[3:0] 定义分频系数分频生成外设时钟**AHB-HCLK，**其分频系数为：1, 2, 4, 8, 16, 64, 128, 256, 512
AHB-HCLK ===> / RCC_CFGR.PPRE2[2:0] ===> APB2-PCLK2
时钟AHB-HCLK 通过寄存器RCC_CFGR 的PPRE2[2:0] 定义分频系数分频生成外设时钟**APB2-PCLK2，**其分频系数为：1, 2, 4, 8, 16
AHB-HCLK ===> / RCC_CFGR.PPRE1[2:0] ===> APB1-PCLK1
时钟AHB-HCLK 通过寄存器RCC_CFGR 的PPRE1[2:0] 定义分频系数分频生成外设时钟**APB1-PCLK1，**其分频系数为：1, 2, 4, 8, 16

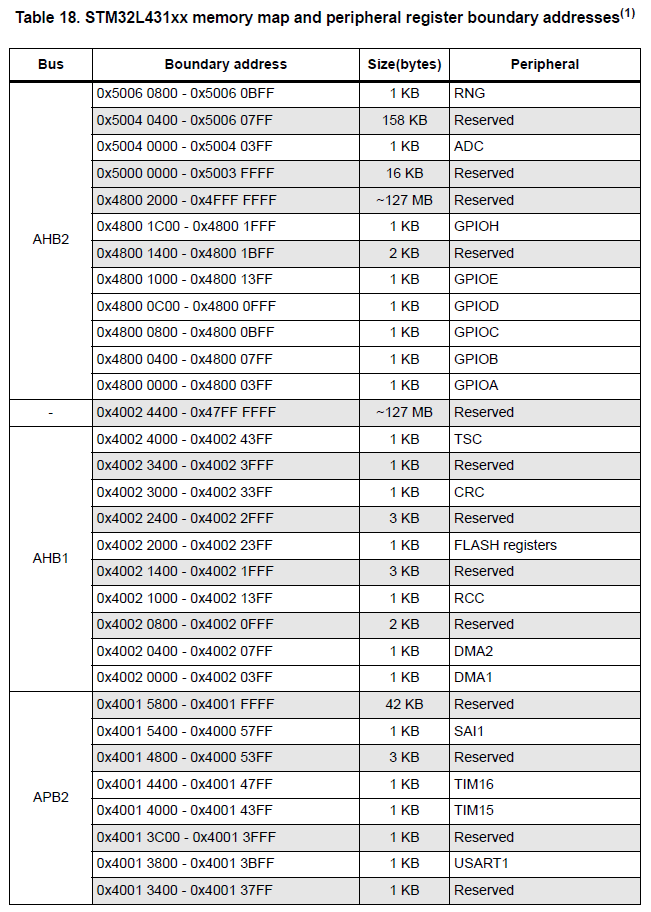

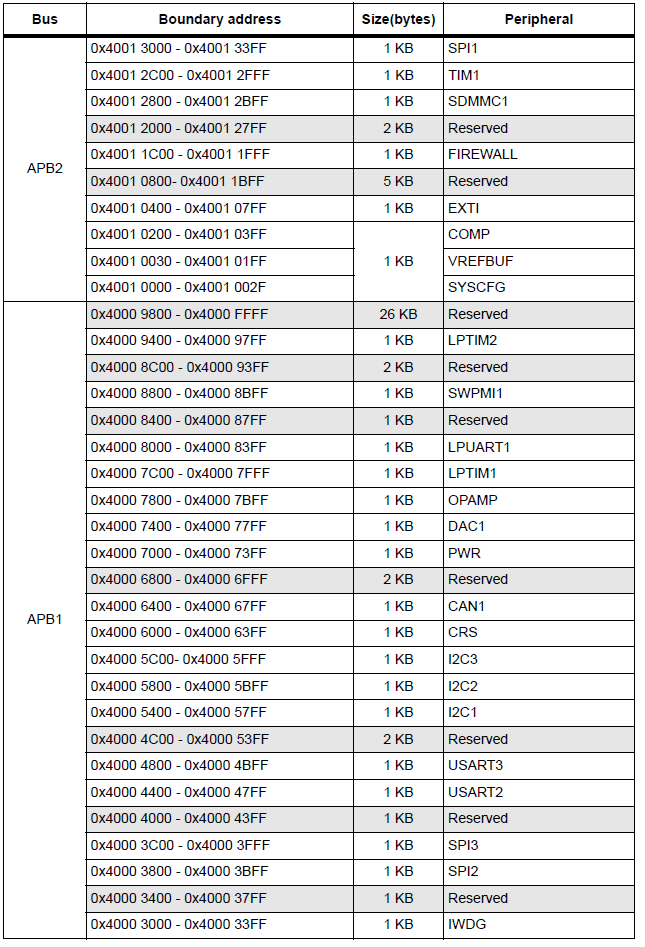

芯片内的大部分外设的时钟均由以上3个时钟来提供，具体哪个外设对应哪个时钟，可以查阅芯片手册，比如：
在这个表格里可以找到某外设的时钟来自哪个时钟源，然后在以下几个寄存器中找到对应的外设时钟使能位，将其置位后，对应的外设时钟信号被使能。
以AHB-HCLK作为时钟源的外设时钟使能控制：
**RCC_AHB1ENR：**AHB1 外设时钟使能寄存器
**RCC_AHB2ENR：**AHB2 外设时钟使能寄存器
**RCC_AHB3ENR：**AHB3 外设时钟使能寄存器
以APB1-PCLK1作为时钟源的外设时钟使能控制：
RCC_APB1ENR1：APB1 外设时钟使能寄存器 1
RCC_APB1ENR2：APB1 外设时钟使能寄存器 2
以APB2-PCLK2作为时钟源的外设时钟使能控制：
RCC_APB2ENR： APB2 外设时钟使能寄存器

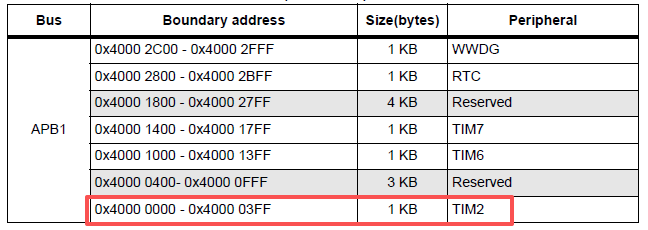

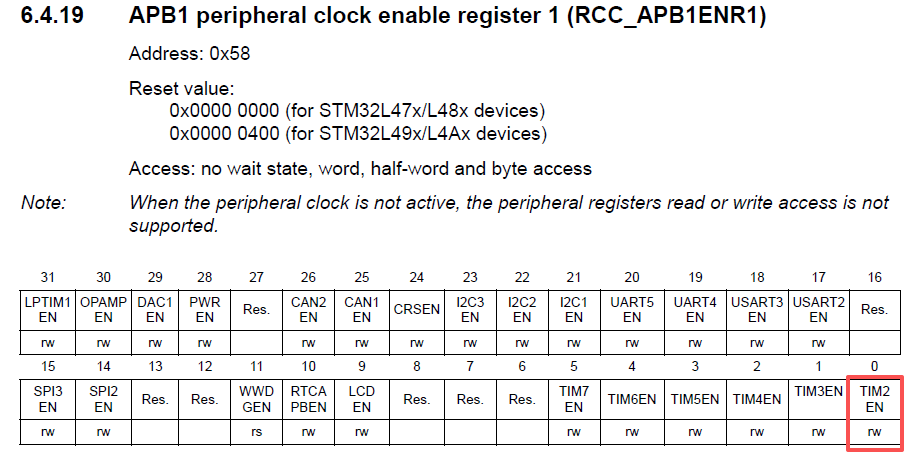

比如上图中红框部分的定时器TIM2，如果要使能TIM2的时钟，由图中信息可知TIM2由APB1-PCLK1来提供时钟，所以找到寄存器RCC_APB1ENR1的说明：
将RCC_APB1ENR1.TIM2EN 置位即可使能TIM2的时钟：
RCC_APB1ENR1 |= RCC_APB1ENR1_TIM2EN;
