【STM32 HAL库】高级定时器TIM8输出PWM

1、需求:STM32F405管脚PB1 输出PWM方波

2、限制:TIM3已被使用

3、根据需求发现只能使用TIM1、TIM8高级定时器输出PWM了

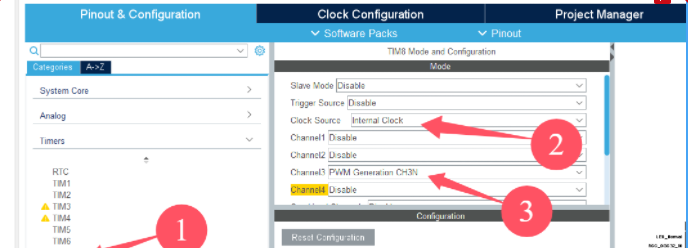

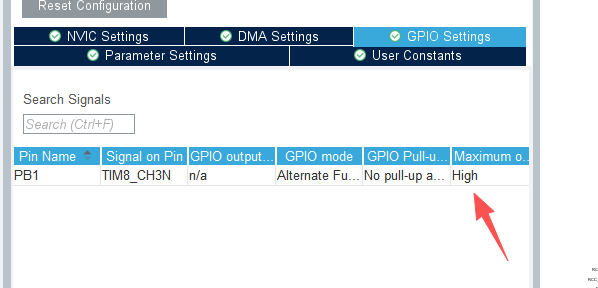

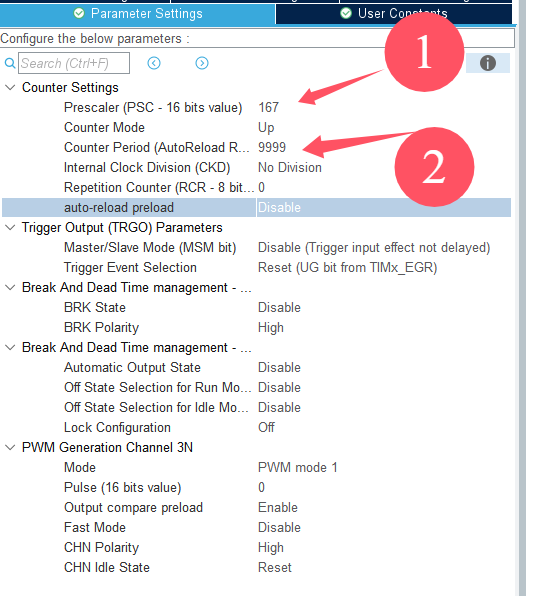

4、配置

5、核心代码

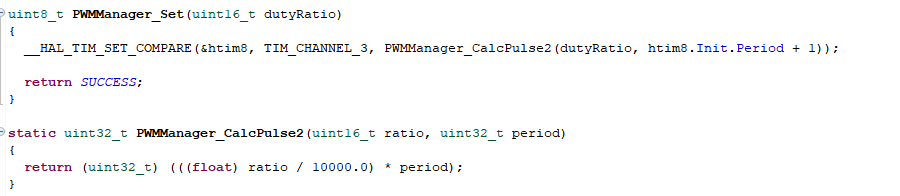

1)设置占空比

占空比范围:0~10000

2)启动PWM

CH3N对应的函数:

HAL_TIMEx_PWMN_Start(&htim8, TIM_CHANNEL_3);

如果是CH3对应的函数:

HAL_TIM_PWM_Start(&htim8, TIM_CHANNEL_3);

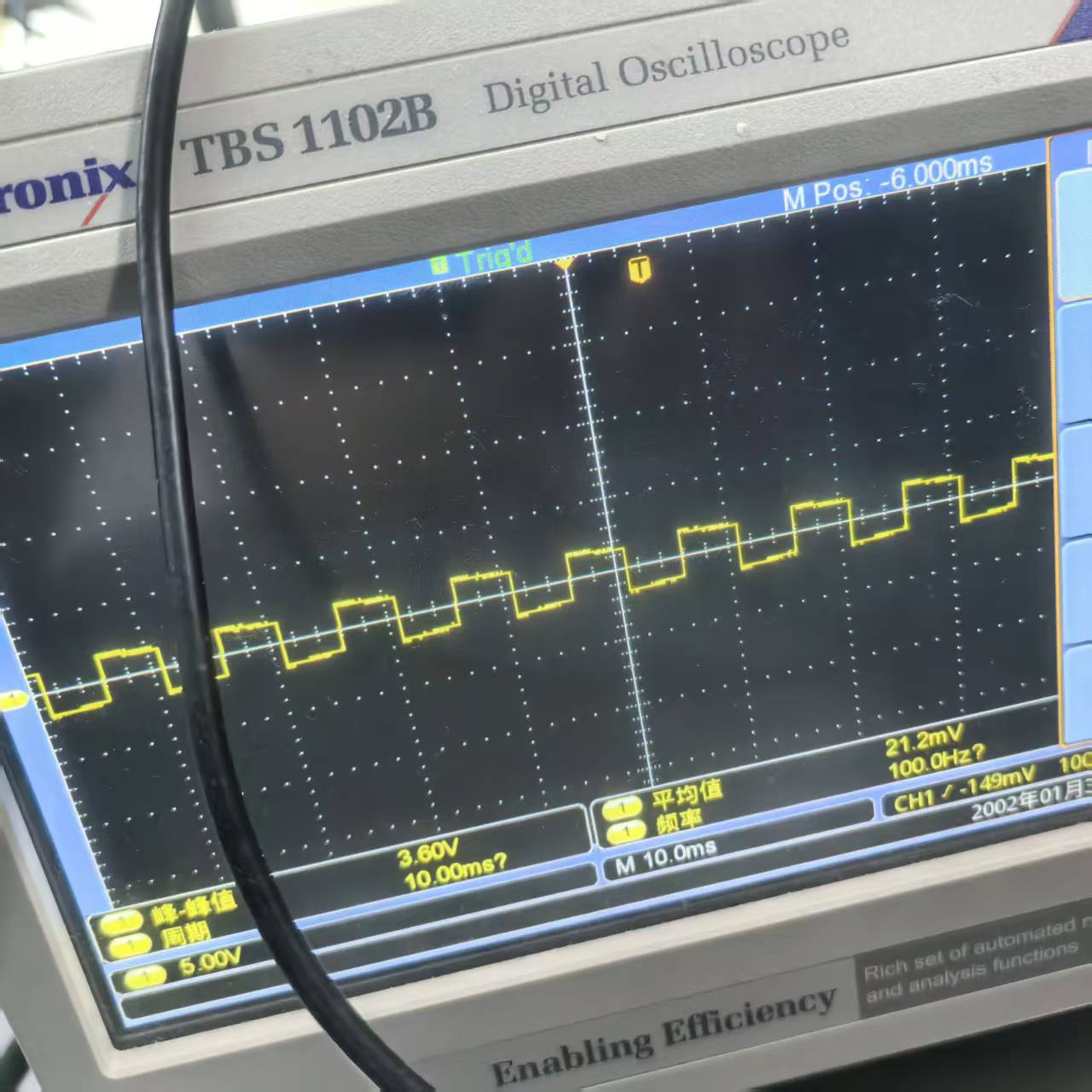

6、效果

50%的占空比:4999

7、资源下载

【免费】STM32高级定时器TIM8输出PWM资源-CSDN下载
