CoordinatorLayout基本使用与分析<四>

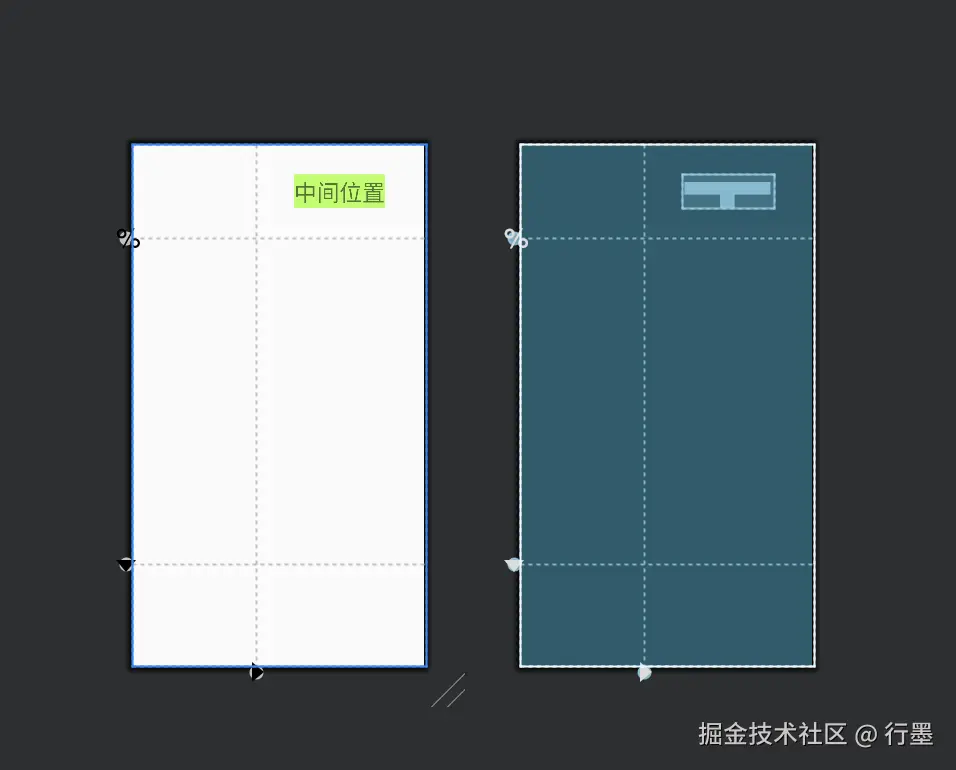

这个布局使用 ConstraintLayout 结合 Guideline(辅助线)来精确定位控件,展示了辅助线在布局中的实用价值。下面是详细解析:

1. 根布局(ConstraintLayout)

  • 宽高均为 match_parent,占据整个屏幕空间
  • 定义了必要的命名空间,支持系统属性、ConstraintLayout 自定义属性和工具属性
  • 作为容器,主要作用是承载辅助线和文本控件,并通过约束建立它们之间的关系

2. 辅助线(Guideline)解析

Guideline 是 ConstraintLayout 中的特殊辅助控件,仅用于布局定位参考,不会在界面上显示(类似设计工具中的参考线)。此布局包含 3 条辅助线:

(1)垂直辅助线(guideline1)

xml

ini 复制代码
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline1"
    android:layout_width="1000dp"
    android:layout_height="100dp"
    android:orientation="vertical"  <!-- 垂直方向辅助线 -->
    app:layout_constraintGuide_end="239dp" />  <!-- 距离父布局右边缘239dp -->
  • 关键属性

    • android:orientation="vertical":垂直辅助线(上下延伸)
    • app:layout_constraintGuide_end="239dp":距离父布局右边缘 239dp 处
  • 注意layout_widthlayout_height 在这里无效(辅助线尺寸不影响布局),通常建议设为 0dp

(2)水平辅助线(guideline2)

xml

ini 复制代码
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline2"
    android:layout_width="10000dp"
    android:layout_height="10000dp"
    android:orientation="horizontal"  <!-- 水平方向辅助线 -->
    app:layout_constraintGuide_end="143dp" />  <!-- 距离父布局下边缘143dp -->
  • 关键属性

    • android:orientation="horizontal":水平辅助线(左右延伸)
    • app:layout_constraintGuide_end="143dp":距离父布局下边缘 143dp 处
  • 注意:同 guideline1,宽高属性无效,仅作占位

(3)百分比水平辅助线(guideline3)

xml

ini 复制代码
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline3"
    android:layout_width="0dp"
    android:layout_height="0dp"
    android:orientation="horizontal"  <!-- 水平方向辅助线 -->
    app:layout_constraintGuide_percent="0.18" />  <!-- 距离父布局顶部18%高度处 -->
  • 关键属性

    • app:layout_constraintGuide_percent="0.18":以父布局高度的 18% 作为位置(相对定位,适配不同屏幕)
  • 优势:百分比定位比固定 dp 更适配各种屏幕尺寸,是响应式布局的常用方式

3. 文本控件("中间位置")

xml

xml 复制代码
<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:background="@color/color_10"
    android:gravity="center"
    android:text="中间位置"
    android:textSize="32sp"
    app:layout_constraintBottom_toTopOf="@+id/guideline3"  <!-- 底部与guideline3对齐 -->
    app:layout_constraintEnd_toEndOf="parent"  <!-- 右边缘与父布局右边缘对齐 -->
    app:layout_constraintStart_toStartOf="@+id/guideline1"  <!-- 左边缘与guideline1对齐 -->
    app:layout_constraintTop_toTopOf="parent"  <!-- 顶部与父布局顶部对齐 -->
    app:layout_constraintWidth_min="120dp" />  <!-- 最小宽度120dp -->
  • 定位逻辑

    • 水平方向:左边缘与垂直辅助线(guideline1)对齐,右边缘与父布局右边缘对齐 → 宽度填充 guideline1 到父布局右边缘的空间
    • 垂直方向:顶部与父布局顶部对齐,底部与水平辅助线(guideline3)对齐 → 高度填充父布局顶部到 guideline3(18% 高度处)的空间
  • 尺寸特点

    • 宽度自适应内容,但最小 120dp
    • 高度由垂直约束决定(父布局顶部到 18% 高度处)

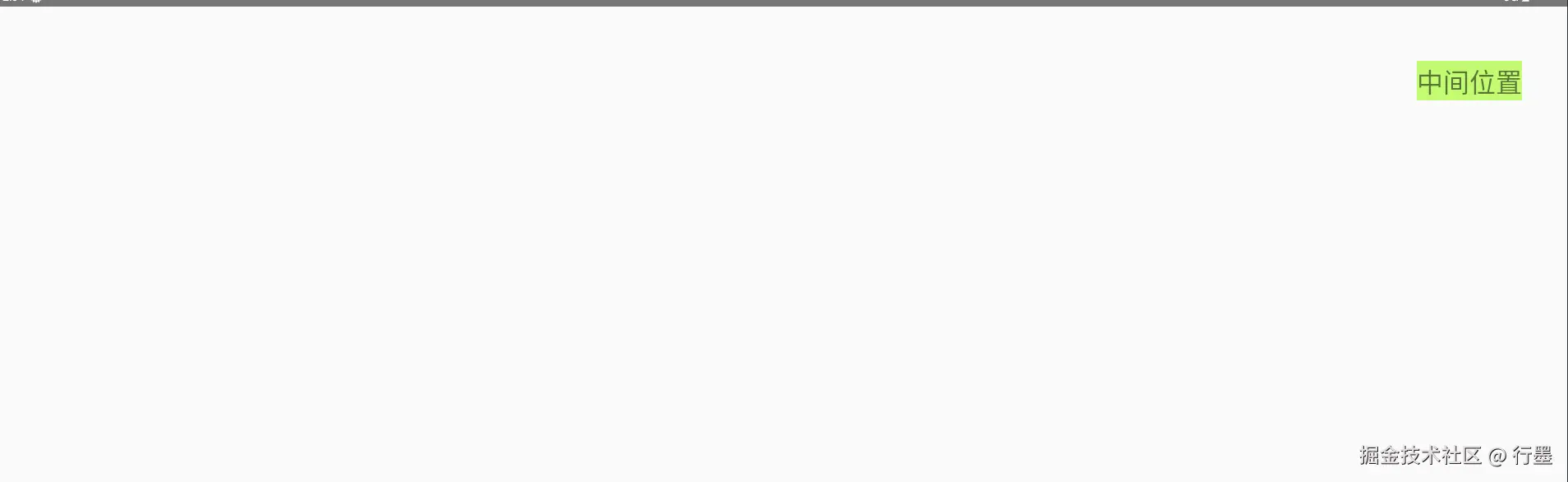

  • 最终位置:位于屏幕右侧区域(从 guideline1 到右边缘),顶部到屏幕 18% 高度的区域内,文字居中显示

布局核心特点

  1. 辅助线的作用:通过 guideline 将屏幕划分为特定区域,使控件定位更精确,尤其适合复杂界面的对齐需求
  2. 混合定位方式:同时使用固定 dp(guideline1、guideline2)和百分比(guideline3)定义辅助线,兼顾精确性和适配性
  3. 响应式设计:guideline3 采用百分比定位,确保在不同尺寸屏幕上,文本控件的垂直位置始终保持在屏幕 18% 高度处
  4. 辅助线的隐藏性:所有 guideline 仅用于布局计算,不会在界面上显示,不影响视觉效果

这种布局方式特别适合需要精确定位多个控件的场景,通过辅助线可以统一布局参考标准,使界面更规整,且便于后续调整(只需修改辅助线位置,关联控件会自动跟随)。
