【深入理解计算机网路07】详解局域网：以太网、VLAN与无线局域网

局域网的基本概念与体系结构

覆盖较小的地理范围
较低的时延和误码率
局域网内各节点以帧为单位进行传输
支持单播（一对一发送帧）、广播（一对全部发送帧）、多播（一对部分发送帧）

有线局域网

令牌环网（Token Ring）

令牌环网的结构为环形拓扑，指所有节点（如电脑、服务器）通过传输介质（电缆）首尾相连，形成一个闭合的 "环形" 数据通路。
令牌环网的早期和后期版本，分别使用不同的传输介质。早期令牌环网的介质为同轴电缆 ，后期为双绞线
令牌传递协议是令牌环网的核心介质访问控制（MAC）协议，目的是解决多节点同时发数据导致的冲突

以太网（Ethernet）

同轴电缆以太网

结构为总线型
传输介质为同轴电缆
介质访问控制 协议为CSMA/CD协议

双绞线以太网

物理结构为星型，逻辑结构为总线型
传输介质为双绞线（早期用集线器连接，之后逐步转向交换器链接）
介质访问控制 协议为CSMA/CD协议（集线器连接或半双工模式下的交换器连接），NULL（全双工模式下的交换器连接）

光纤以太网

结构为点对点，用于中继器/集线器/交换机之间的传输
传输介质为光纤
介质访问控制 协议为NULL（用两条光纤实现全双工通信）

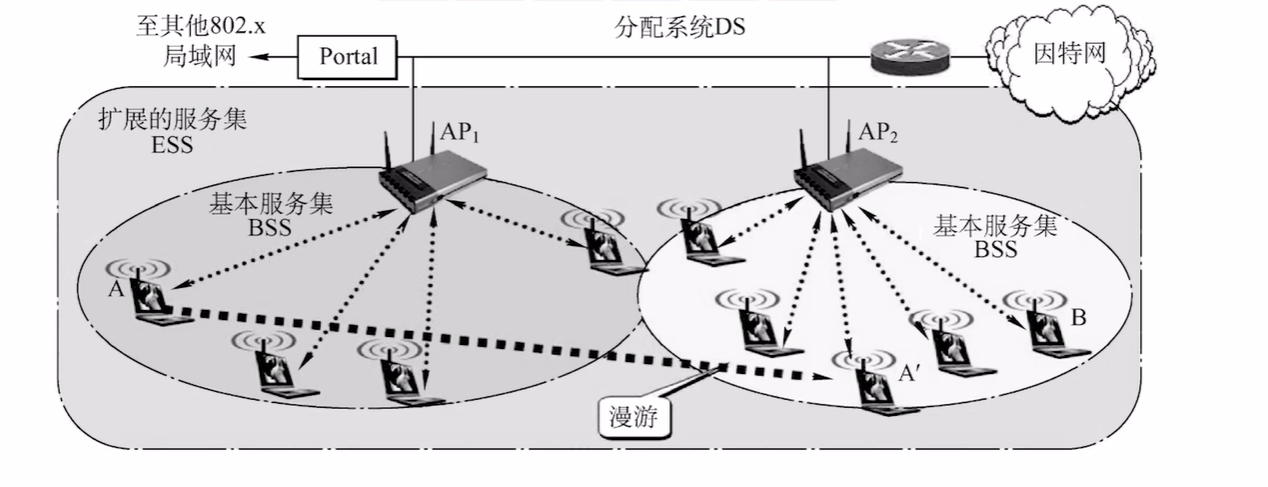

无线局域网

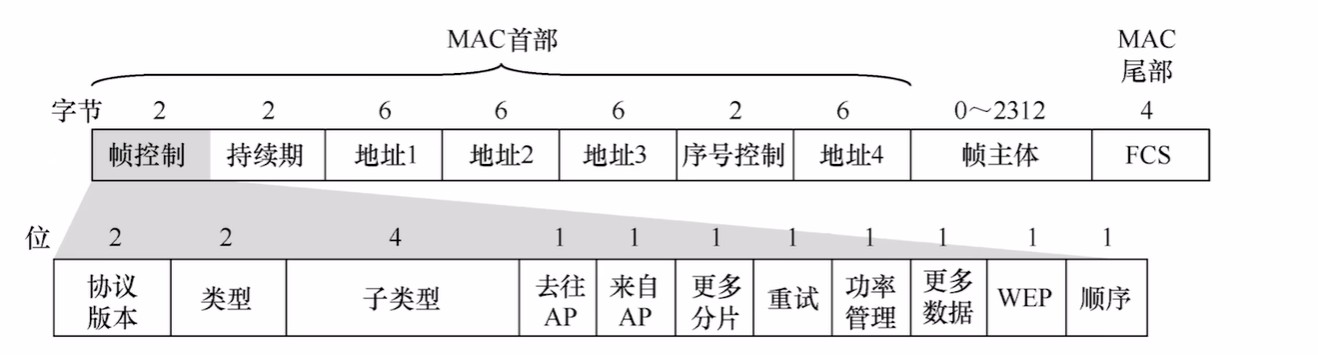

WiFi/802.11

拓扑结构为星型
无线
介质访问控制 协议为CSMA/CA

网络适配器

负责把帧发送到局域网。注：关于 "将 IP 数据报（IP 分组）封装成帧"，有些系统由主机实现，有些系统由网络适配器负责。
负责从局域网接收帧。如果收到正确帧，就用 "中断" 通知 CPU；如果收到异常帧，就直接丢弃
需要根据接入的局域网类型，按照标准实现数据链路层 + 物理层功能
需要完成数据的串 / 并行转换
需要支持帧缓冲

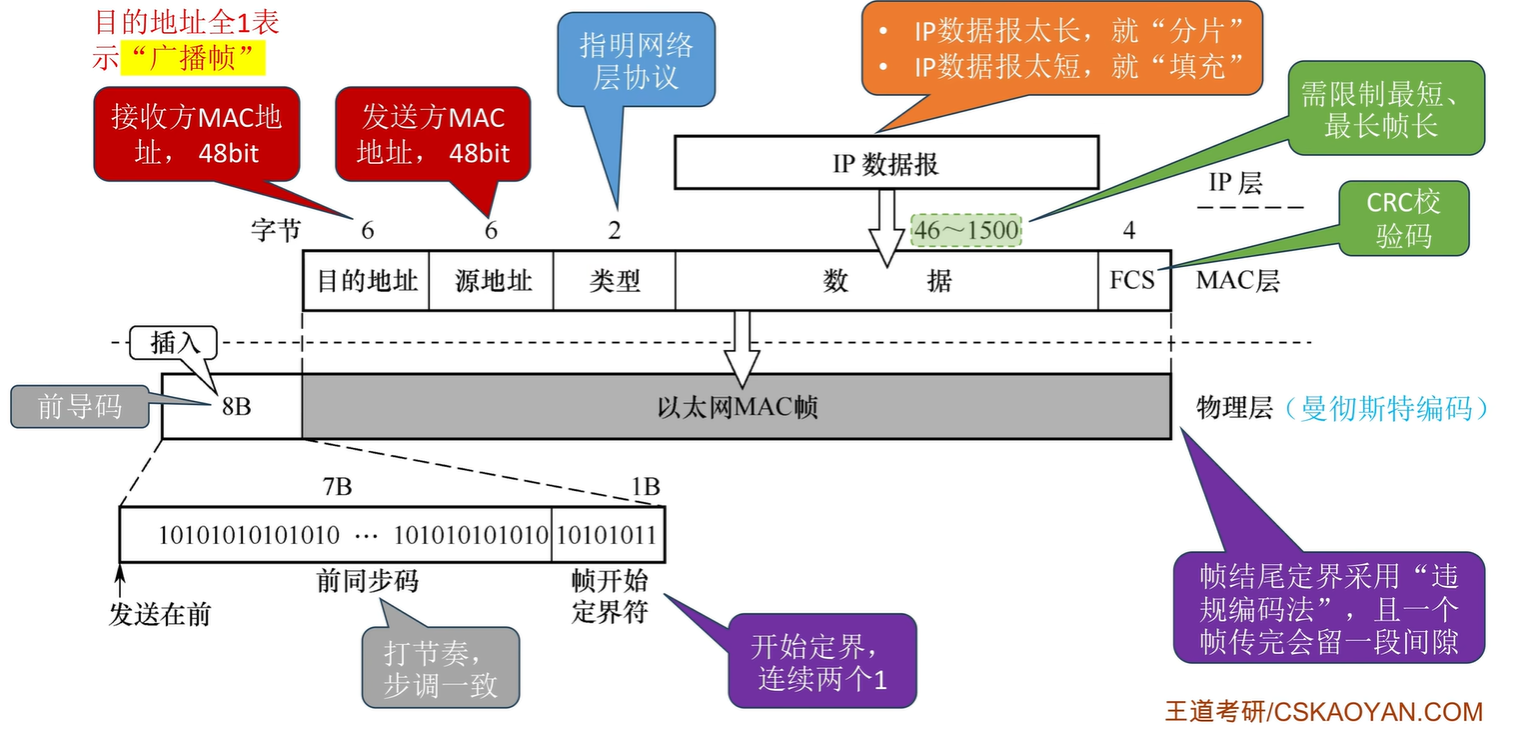

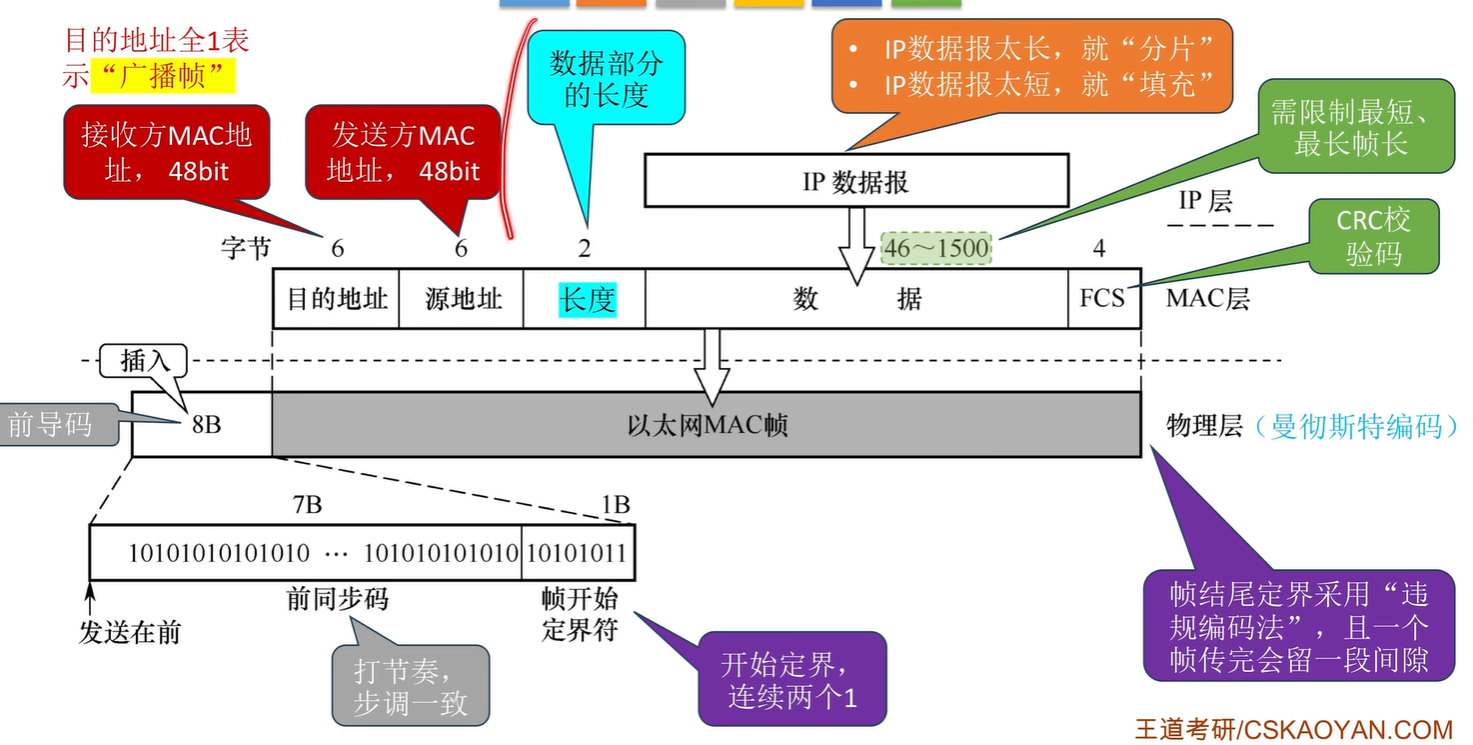

以太网与IEEE 802.3

物理层标准

各种传输介质的适用情况

|----------|-------------|-------------|----------------|----------------|
| 标准名称 | 10BASE5 | 10BASE2 | 10BASE - T | 10BASE - F |
| 传输媒体 | 同轴电缆（粗缆） | 同轴电缆（细缆） | 非屏蔽双绞线 | 光纤对（850nm） |
| 编码 | 曼彻斯特编码 | 曼彻斯特编码 | 曼彻斯特编码 | 曼彻斯特编码 |
| 拓扑结构 | 总线形 | 总线形 | 星形 | 点对点 |
| 最大段长 | 500m | 185m | 100m | 2000m |
| 最多结点数目 | 100 | 30 | 2 | 2 |

高速以太网：速率 > 100Mbps 几种高速以太网技术

|----------|---------------------|---------------------|---------------|
| 标准名称 | 100Base - T 以太网 | 吉比特以太网 | 10 吉比特以太网 |
| 传输速率 | 100Mb/s | 1Gb/s | 10Gb/s |
| 传输介质 | 双绞线 | 双绞线或光纤 | 双绞线或光纤 |
| 通信方式 | 支持半双工和全双工方式 | 支持半双工和全双工方式 | 只有全双工方式 |
| 介质访问控制协议 | 半双工方式下使用 CSMA/CD 协议 | 半双工方式下使用 CSMA/CD 协议 | 无 |
