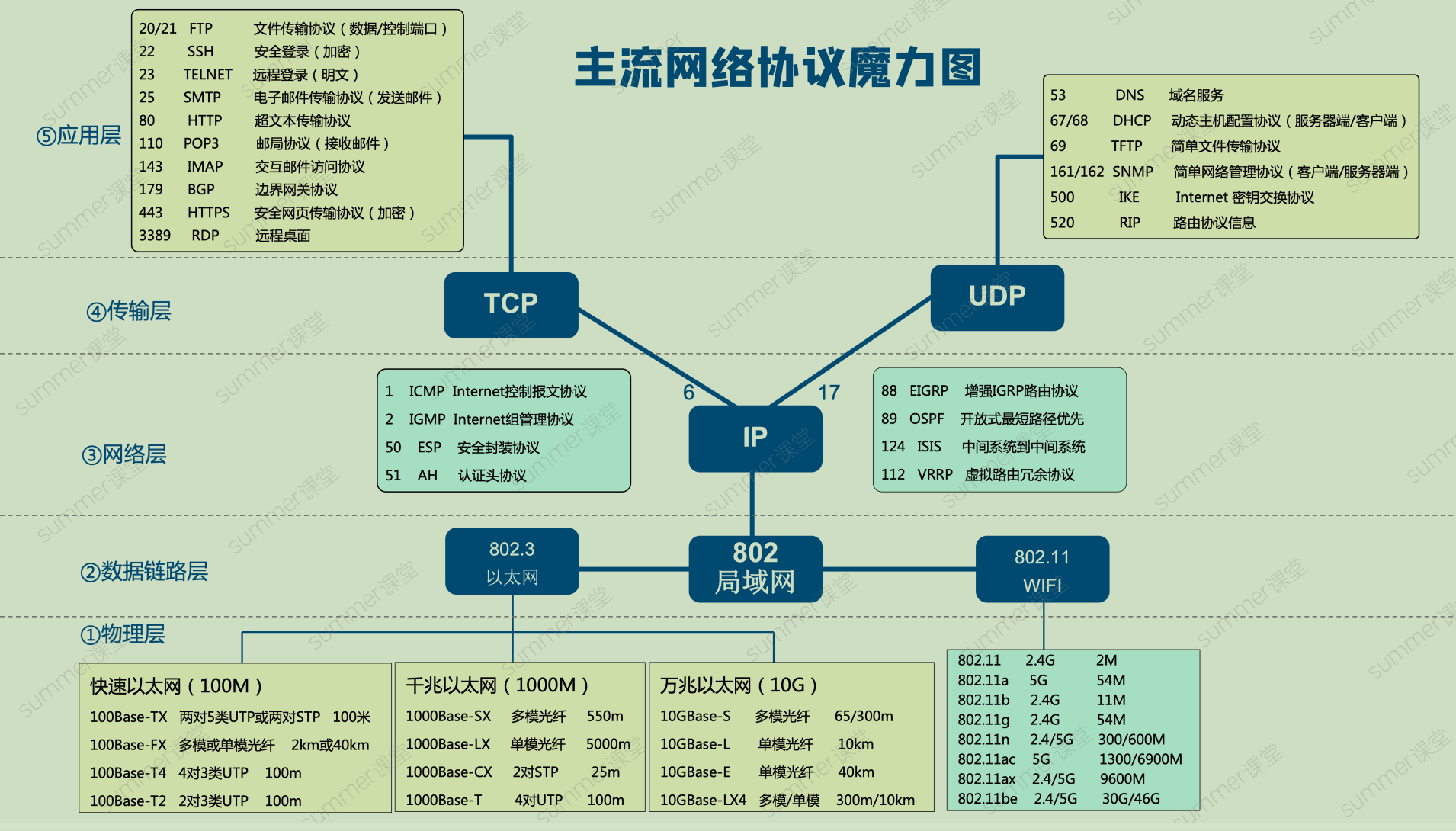

主流网络协议--助记

1.DNS

1.1 域名系统基础

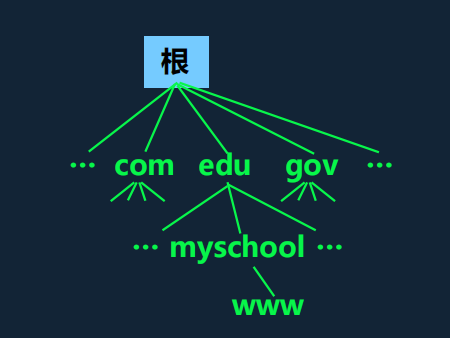

​域名结构​​

• DNS 是一个联机分布式数据库系统，采用客户服务器方式。
• 域名到 IP 地址的解析是由若干个域名服务器程序共同完成。
• 域名服务器程序在专设的结点上运行，运行该程序的机器称为域名服务器。

DNS作用​

• 将人类可读的域名转换为IP地址（核心服务）。

• 分布式数据库系统，采用客户端-服务器模式。

---

​​1.2 域名服务器类型​​

类型	功能描述
​​根域名服务器​​	最高层服务器，存储所有顶级域名的IP地址（IPv4共13组，IPv6新增25台）。
​​顶级域名服务器​​	管理特定顶级域（如 .com、.edu）下的所有二级域名。
​​权限域名服务器​​	负责单个区域（Zone）的域名解析，若无法解析则指引下一级服务器。
​​本地域名服务器​​	用户设备的首选查询服务器，通常由ISP或网络管理员提供，缓存常用查询结果。

---

​​1.3 域名解析过程​​

1. ​​递归查询​​

   • 主机向本地域名服务器发起查询，若本地无法解析，则代替主机向其他服务器递归查询，直至返回结果。

2. ​​迭代查询​​

   • 本地域名服务器向根服务器发起查询，根服务器返回下一级服务器地址，本地服务器依次迭代查询直至获取最终IP。

---

​​1.4 DNS解析记录类型​​

记录类型	功能描述
​​A记录​​	将域名映射到IPv4地址（如 example.com → 192.0.2.1）。
​​AAAA记录​​	将域名映射到IPv6地址（如 example.com → 2001:db8::1）。
​​CNAME记录​​	别名解析，将域名指向另一个域名（如 www.example.com → example.com）。
​​NS记录​​	指定负责该域名的权威域名服务器（如 example.com → ns1.example.com）。
​​MX记录​​	邮件服务器地址（如 mail.example.com → mx1.mailserver.com）。
​​PTR记录​​	反向解析，将IP地址映射到域名（如 1.2.0.192.in-addr.arpa → example.com）。
​​SOA记录​​	标识区域的起始授权服务器（Start of Authority）。
​​TXT记录​​	存储文本信息（如SPF记录、域名验证等）。

---

2.​​DHCP​

DHCP（Dynamic Host Configuration Protocol）是一种用于动态管理和分配IP地址的协议，采用客户端/服务器（C/S）模型，基于UDP协议（端口67/68）。

---

​​2.1、DHCP基本概念​​

• ​​定义​​：DHCP集中管理IP地址分配，为固定设备分配固定IP，为客户端设备分配临时IP。

• ​​通信机制​​：

  • 使用UDP端口67（服务器）和68（客户端）。

  • 支持广播和单播交互。

---

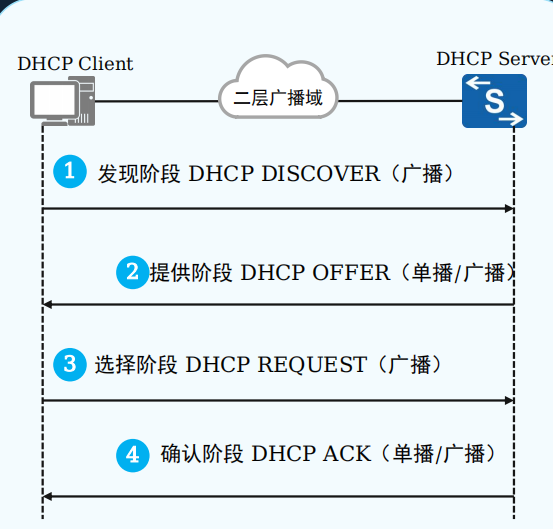

​​2.2、DHCP工作原理​​

DHCP通过四次交互完成地址分配：

1. ​​DHCP Discover​​：客户端广播查找可用服务器。

2. ​​DHCP Offer​​：服务器响应并提供IP地址租约（单播或广播）。

3. ​​DHCP Request​​：客户端请求确认IP地址。

4. ​​DHCP Ack​​：服务器确认分配，绑定地址。



---

​​2.3 Options自定义选项字段​

• Option 82称为中继代理信息选项。

Option 82（DHCP Relay Agent Information Option）称为中继代理信息选项，该选项记录了DHCP Client的位置信息。DHCP Snooping设备或DHCP Relay通过在DHCP请求报文中添加Option82选项，将DHCP Client的位置信息传递给DHCP Ser ver，从而使得DHCP Ser ver能够为主机分配合适的IP地址和其他配置信息，并实现对客户端的安全控制。

• Option 43称为厂商特定信息选项。

DHCP服务器和DHCP客户端通过Option 43交换厂商特定的信息。当DHCP服务器接收到请求Option43信息的DHCP请求报文（Option 55中带有Option 43参数）后，将在回复报文中携带Option 43，为DHCP客户端分配厂商指定的信息。

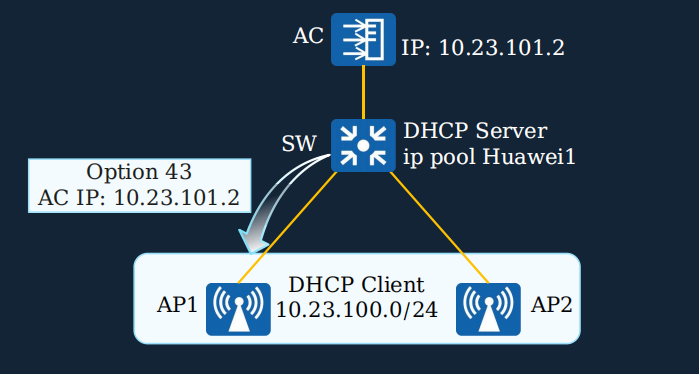

option 43在wlan下的应用如下：

---

​​2.4 DHCP地址续租机制​​

客户端根据租期自动续租：

• ​​T1（50%租期）​​：单播发送DHCP Request请求续租。

• ​​T2（87.5%租期）​​：未响应则广播DHCP Request重发请求。

• ​​租期结束​​：未响应则释放IP，重新发起Discover。

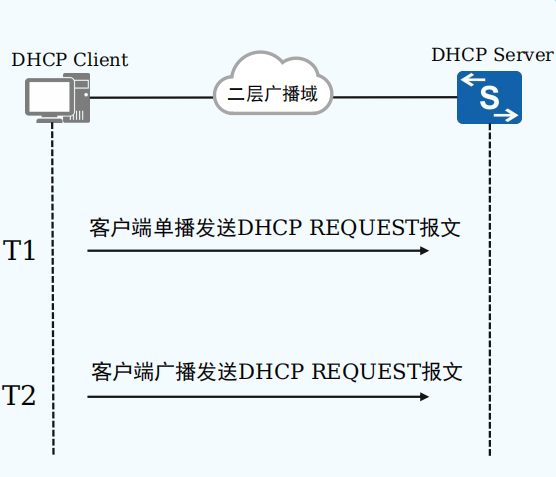

  续租流程图：

---

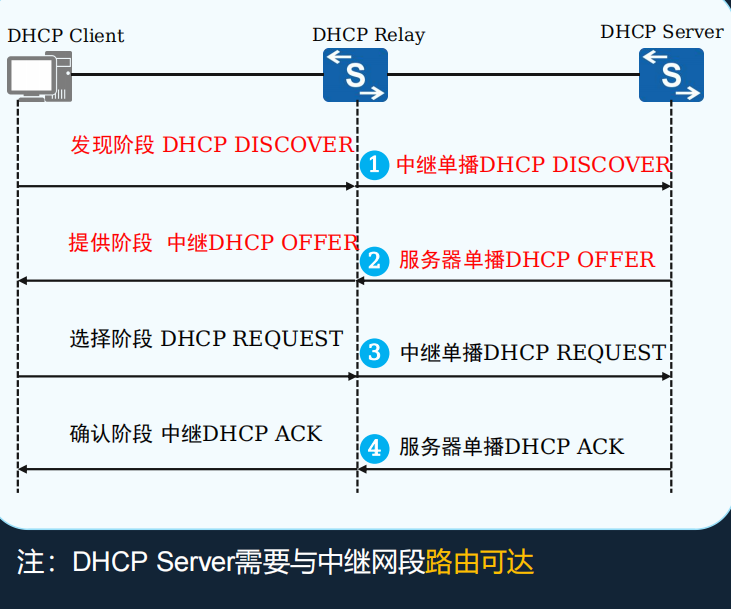

​​2.5 DHCP Relay（中继）​​

用于跨网段传递请求，需服务器与中继网段路由可达。

---

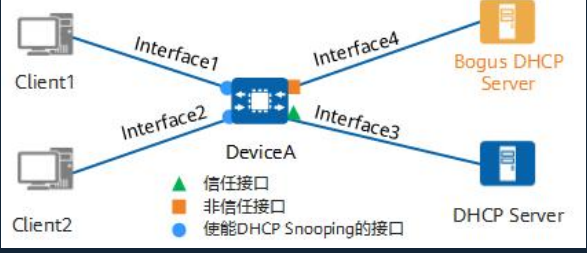

​​2.6 DHCP Snooping​​

安全机制防止非法DHCP服务器攻击，通过信任端口过滤报文

3. SNMP

​**​3.1 网络管理五大功能​ （安配能计障）**​

1. ​​故障管理​​：检测/隔离/修复故障

2. ​​配置管理​​：设备初始化与参数配置

3. 计费管理​​：网络资源使用记录

4. ​​性能管理​​：系统健康与通信效率评估

5. ​​安全管理​​：访问控制/加密/授权管理

---

​​3.2 SNMP核心特性​​

• ​​协议基础​​：基于UDP（端口161/162），设计原则"尽可能简单"

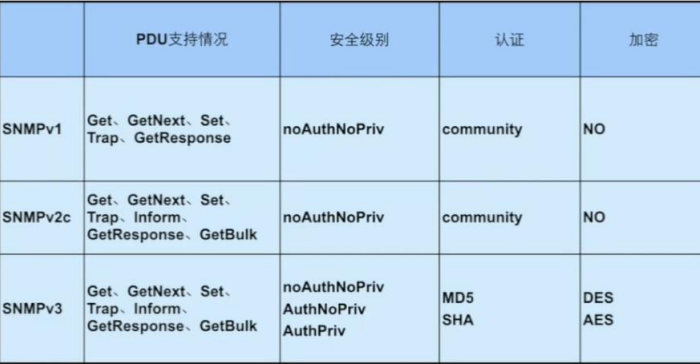

• ​​版本演进​​：

  版本	关键改进	安全级别
  ​​v1​​	基础操作（Get/Set）	无安全机制
  ​​v2c​​	新增GetBulk/Inform	无安全机制
  ​​v3​​	身份验证+数据加密	三级安全（鉴权+加密/仅鉴权/无保护）



---

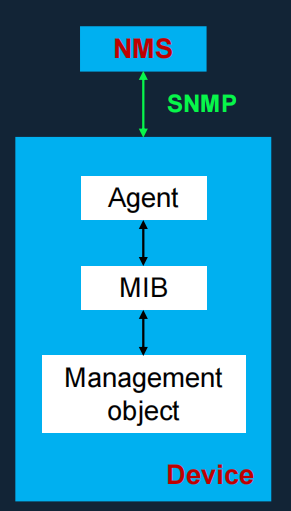

​​3.3 SNMP管理模型​

​

• ​​核心组件​​：

  • ​​NMS​​：管理系统（发起请求）

  • ​​Agent​​：被管理设备代理（响应请求）

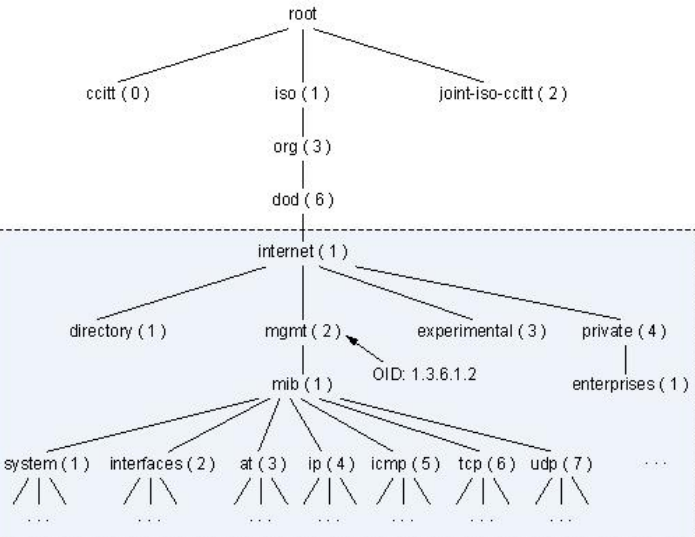

  • ​​MIB​​：树状结构数据库（存储OID/状态/权限）



• ​​交互模式​​：

  • ​​查询操作​​：NMS → Agent（Get/GetNext/GetBulk）

  • ​​设置操作​​：NMS → Agent（Set）

  • ​​主动告警​​：Agent → NMS（Trap/Inform）

---

​​3.4 SNMPv3安全机制​​

• ​​USM（用户安全模块）​​：

  • 身份验证（MD5/SHA）

  • 数据加密（AES/DES）

• ​​VACM（访问控制）​​：

  • ​​用户组​​：按安全级别分组

  • ​​视图​​：限制MIB访问范围

---

​​3.5 操作类型对比​​

操作	方向	特点
​​Get​​	NMS→Agent	获取单个参数值
​​GetNext​​	NMS→Agent	按字典序获取下一参数
​​GetBulk​	NMS→Agent	批量获取数据
​​Set​​	NMS→Agent	修改设备参数
​​Trap​​	Agent→NMS	主动告警（无需确认）
​Inform​​	Agent→NMS	主动告警（需确认）

---

​​

---
