LabVIEW空调单端PID控温

针对空调单端PID控制温差较大时易过冲的问题，设计干预PID耦合控制方法，通过LabVIEW完成仿真、实验分析与性能验证，最终证明该控制方法在动态性能、鲁棒性等方面更优，同时可辅助室内污染物调节。

应用场景

空调温度控制：适用于学校、餐馆等公共建筑的空调系统，解决传统单端PID控制在温差较大时的过冲问题，实现室内温度精准、稳定调节，满足不同热负荷（如1000W、1500W）下的室温控制需求。
室内污染物防控：在COVID-19等病毒气溶胶传播场景中，结合良好气流组织设计，通过干预PID控制初始阶段输出最大风量，快速平衡室内污染物浓度，降低人员接触污染空气的风险，辅助室内环境污染物调节。

软件架构

LabVIEW软件架构围绕"数据采集-仿真建模-性能验证-对比分析"核心流程实现功能，具体如下：

数据采集模块：通过LabVIEW与热电偶硬件的集成，采集室内增加1500W热负荷后的室温变化数据，获取房间阶跃响应特性，为后续控制模型搭建提供真实实验数据支撑，确保模型输入的准确性。

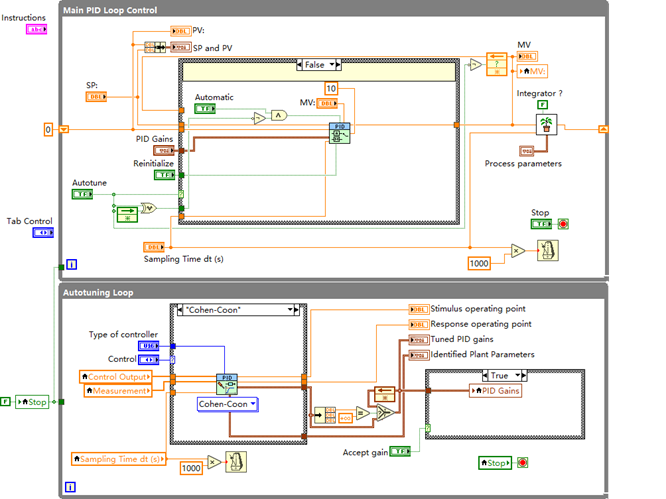

仿真程序模块：依据房间阶跃响应特点，在LabVIEW环境中分别搭建常规PID控制与干预PID控制仿真程序。其中干预PID程序内置逻辑判断模块，可根据受控变量与设定值的偏差大小自动切换控制方式------偏差大时触发干预控制算法，偏差小时切换为增量PID算法，实现两种控制方法的耦合。
可靠性验证模块：将实验采集的室温数据导入LabVIEW仿真程序，对比仿真结果与实际实验数据的一致性，验证仿真程序的可靠性，确保后续性能分析结果的有效性，避免因程序误差导致结论偏差。
性能对比模块：在LabVIEW中设置1000W、1500W两种负载场景，运行两种控制仿真程序，自动采集并分析系统的稳定性（室温波动幅度）、抗干扰性（负载变化后室温恢复速度）、鲁棒性（不同负载下控制效果一致性）数据，生成对比报告，直观呈现干预PID控制的优势。

架构优点

集成性强：LabVIEW可无缝对接热电偶等硬件设备，无需额外开发数据采集接口，实现"硬件-软件"一体化控制，简化系统搭建流程，降低工程师开发难度。
仿真高效：支持快速搭建PID与干预PID控制模型，可灵活调整负载参数（如1000W、1500W），无需实际改造空调系统即可完成多场景仿真测试，缩短实验周期，减少研发成本。
可视化程度高：提供直观的数据流图表与结果展示界面，工程师可实时监控室温变化曲线、控制算法切换过程及性能指标对比数据，便于快速定位问题、优化控制参数。
扩展性好：若后续需增加新的控制算法（如模糊PID）或扩展污染物浓度监测功能，可在现有LabVIEW架构基础上直接添加模块，无需重构整体程序，适应不同功能迭代需求。

开发问题

解决措施

数据同步优化：在LabVIEW中添加时间戳校准模块，通过硬件时钟同步功能，将热电偶采集数据的时间戳与仿真程序时间轴统一，同时设置数据滤波算法，剔除采集过程中的异常值，确保阶跃响应曲线真实反映室温变化规律。
切换逻辑平滑处理：在LabVIEW干预PID程序中加入过渡衔接算法，当偏差达到切换阈值时，逐步调整控制输出量（如风量从最大梯度降低），而非直接切换控制方式，通过参数微调实现两种算法的平滑过渡，消除室温振荡问题。
批量仿真功能开发：利用LabVIEW的循环结构与参数数组功能，将1000W、1500W负载参数录入数组，程序自动循环调用不同负载参数并执行仿真，同时生成批量结果报告，无需人工干预，将多负载仿真时间缩短50%以上，提升测试效率。
