**阅读时间：**约8分钟
**适用人群：**需要处理温度上升、电容充放电等饱和型指数曲线，并从中提取稳态值与时间常数的LabVIEW开发者，具备基本的前面板与程序框图操作经验，初步接触曲线拟合功能。
一、背景与问题现象
在热学测试中，被加热物体的温度随时间上升的轨迹通常不是线性增长，而是先快后慢，最终趋近于某一平衡温度。典型的温度-时间曲线在形态上表现为：起点为零或某个初始温度，初期上升较快，随后斜率逐渐减小，曲线以渐近方式逼近上限。测量这类曲线并从中提取稳态温度与上升速率，是恒温箱标定、热响应测试、温控系统辨识等场合的常见需求。
许多开发者首先尝试LabVIEW自带的指数拟合函数。然而内置的指数拟合面向的是衰减型指数模型，即函数值等于初始值与衰减指数项的乘积，曲线自最大值单调下降。当被测曲线是上升且逼近上限的饱和型曲线时，直接调用该函数得到的结果与物理形态明显不符，甚至出现负值或不收敛的拟合参数，这正是问题现象的核心。仅靠修改数据范围或调整输入顺序无法解决这一矛盾，原因在于模型本身的形态选错了。
二、原理与机制分析

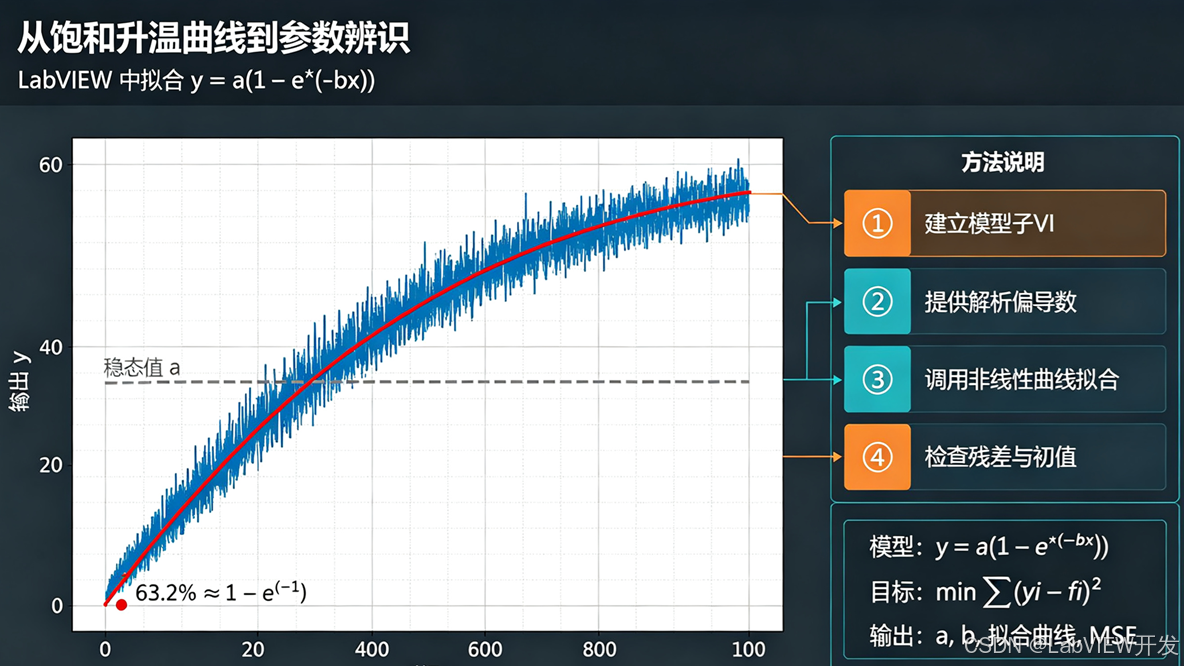

饱和型升温曲线的标准数学模型为 y=a(1-e^(-bx))。三个参数具有明确的物理意义：a是自变量趋于无穷大时曲线的渐近值，对应被测对象的稳态温度或极限值；b反映曲线逼近稳态的快慢，其倒数1/b具有时间常数的含义，当自变量取值等于1/b时，曲线上升到终值的1-e^(-1)，约等于0.632，也就是大约三分之二处。这一特性与一阶惯性系统的阶跃响应完全一致，因此该模型广泛用于热学、电学中具有单一时间常数的动态过程描述。
既然内置指数拟合面向衰减形态，一个自然的思路是先对数据进行预处理，把上升曲线反演为下降曲线再拟合。具体做法是构造稳态估计值减去原始数据得到新序列，再对新序列执行衰减指数拟合。这一方案看似简单，却存在根本性缺陷：反演操作需要先知道渐近值a，而a恰恰是待求参数；若使用粗略估计值反演，残差会被整体放大，噪声的符号也会被翻转，导致最终结果与预期不符。这正是实践中反演法常常得不到满意结果的原因。
正确的途径是使用通用非线性曲线拟合，它不限定模型形式，可以指定任意带参数的解析函数，并通过迭代最小化残差平方和来求解参数。LabVIEW中实现该功能的节点基于Levenberg-Marquardt算法，通常简称为LM算法，位于数学函数选板的拟合子选板中。该算法在参数空间内自适应地在梯度下降法与高斯-牛顿法之间切换，既保证远离极值点时的收敛能力，又保证接近极值点时的收敛速度，非常适合本类模型。
三、实现方法或解决方案
采用非线性曲线拟合求解a与b的完整流程可分为四个步骤。
第一步，编写描述模型函数的子VI。该子VI的输入是自变量x与参数数组，输出是对应的模型函数值，本例中即a与(1-e^(-bx))的乘积。程序框图内使用指数函数节点、算术运算节点与常量搭建即可，注意全部数据采用双精度浮点类型，并在前面板为参数提供输入控件，便于后续修改初值。
第二步，计算模型对各参数的偏导数。LM算法在迭代过程中需要模型的雅可比矩阵，也就是函数值对每个参数的一阶偏导数。对参数a求偏导得到1-e^(-bx)；对参数b求偏导得到a与x及e^(-bx)三者的乘积。在模型子VI中同时输出这两个偏导数，可以显著提高迭代收敛速度与结果稳定性。虽然省略偏导数时算法会自动改用数值差分近似，但解析表达式显然更可靠。
第三步，搭建拟合主程序。在程序框图中放置非线性曲线拟合节点，将模型子VI的引用、自变量数组X与因变量数组Y接入对应端子。通过引用传递方式告知节点模型子VI所在位置，并保证该子VI与被调用程序位于同一目录，避免程序发布后因路径失效而无法加载。
第四步，设置初始猜测并运行。初始猜测只需大致合理即可：a可取曲线后期观测值的平均作为渐近值的近似；b的初值可取约1.5除以观察到的上升段时宽，使时间常数处于正确量级。LM算法对初值并不十分敏感，多数情况下无需精确预知即可收敛。
四、关键设计要点与易错点
其一，偏导数的计算细节最易出错。在搭建求导表达式时，对参数b的偏导为a与x及e^(-bx)的乘积，其中x应取自输入自变量，而非误连参数或常数。若连线错误，偏导数恒为零或恒为常数，算法将无法正确迭代，拟合结果发散或收敛到错误值。完成后宜用若干组已知参数手工核算输出值，验证每个连线路径的数值。
其二，参数向量与初值的维度必须与模型定义一致。非线性拟合节点要求参数个数与模型函数声明的参数个数完全对应，缺失或多余都会引发运行时错误。初值可放在常量数组或前面板输入控件中，便于调试时观察不同初值对结果的影响。
其三，注意数据范围与数量级。温度数据往往带有较大数值，而指数项中的bx乘积在x较大时会使e^(-bx)接近机器精度下限，造成数值溢出或除零。拟合前宜对数据做归一化，例如将时间轴减去起始点并除以数据跨度，拟合完成后再换算回物理量纲。
其四，考虑LabVIEW版本兼容性。不同大版本保存的VI格式并不互通，高版本保存的文件无法在旧版本环境中直接打开。在旧环境使用时，需要将模型子VI与主程序全部按目标版本重新保存，并留意版本升级伴随的警告信息，确认不影响功能后再使用。
五、实践建议与小结
对于形态简单的衰减指数或增长指数问题，优先使用LabVIEW自带的标准拟合函数，其执行快且无需初值。一旦模型偏离内置函数的固定形态，尤其是上升逼近饱和的曲线，应立即转向非线性曲线拟合节点，不要试图用数据反演技巧绕过，反演会引入额外误差并放大噪声。
实际操作中建议将模型函数、偏导数计算与主拟合程序封装成可复用的子VI，把a、b以及拟合残差一并输出，方便后续标定与报表生成。拟合完成后应绘制拟合曲线与原始数据的对比图，检查残差是否随机分布；若残差呈现明显趋势，说明模型假设与实测过程不符，例如系统存在多个时间常数或初始温度不为零，此时应扩展模型为更一般的形式。
综上，对y=a(1-e^(-bx))这类饱和型模型做参数辨识，关键在于选择通用的非线性曲线拟合节点、提供正确的模型函数与解析偏导数、设置合理的初始猜测，并处理好数值范围与版本兼容等细节。掌握这套流程后，温度、电压、流量等大量具有单时间常数特征的工程量都可以复用同一方法完成自动辨识，为后续控制与标定工作提供可靠的参数基础。
