一颗深海探测器下水前，要先在陆地模拟舱里扛住相当于 6000 米水深的超高压"体检"。而这场体检靠什么"听诊"？答案是一套基于 NI PXIe 与 LabVIEW 的实时水声采集系统。本文从硬件链路、软件架构到数据存储策略，把整个方案拆给你看。
预计阅读约 3 分钟
01 一颗探测器下海前，为什么要先"过关"？
深海探测设备造价昂贵，一旦在海试中出了故障，打捞、返修、重新测试的成本难以估量。所以行业通行的做法是：设备下水之前，先放进地面的超高压模拟舱，复现深海极端压力环境，把能暴露的问题提前暴露掉。在这座模拟舱里，水声采集系统扮演的是"耳朵"的角色------它要实时监测和分析试验设备在超高压环境下的各项技术性能指标，同时具备实时报警和历史数据回调能力，为设备的优化改进提供关键依据。能不能"听清楚"，直接决定了设备能不能顺利下海。
02 这套"耳朵"是怎么搭出来的？

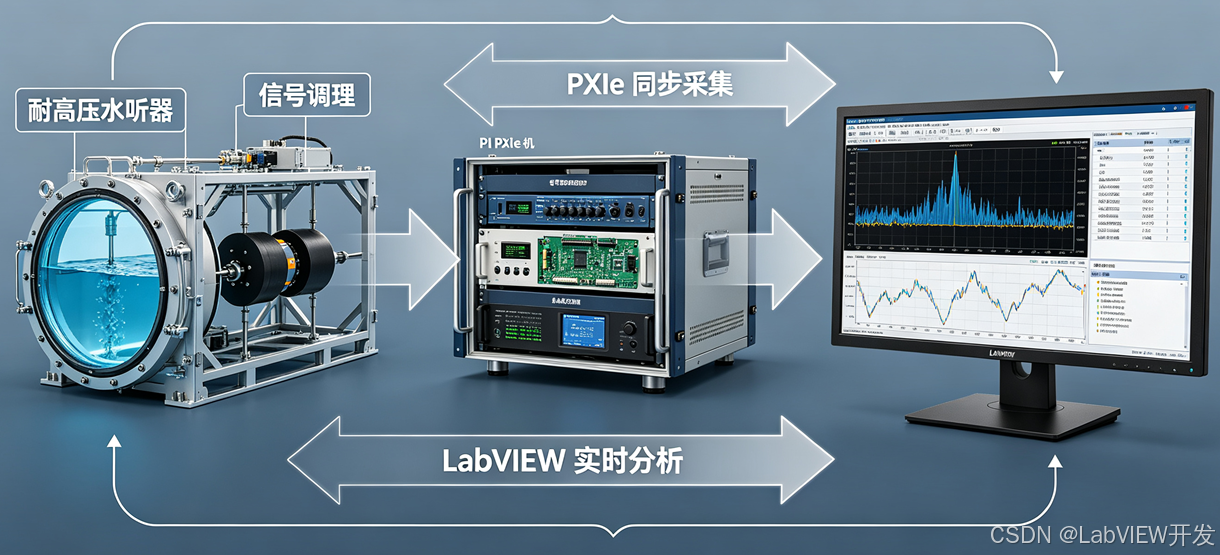

整个系统采用"信号感知端 + 采集平台 + 上位机软件"的三层架构，每层各司其职。信号感知端（耐高压设计）：试验罐体内部要承受超高压，因此水听器、信号电缆和连接器全部采用特殊设计的耐高压部件。水听器拾取的原始信号，先经信号调理模块完成滤波和放大，输出标准电压信号，再送入采集端。采集平台（NI PXIe 总线）：数据采集基于 PXIe 总线机箱，搭配多功能数据采集卡和嵌入式控制器。系统带宽充裕，可以同时承载水声采集以及其它信号的采集与控制任务；整机硬件做到模块化、可重组、参数可扩展------以后加通道、加功能，不用推翻重来。上位机（LabVIEW）：基于 LabVIEW 图形化编程语言开发，负责数据的接收、处理、显示、存储与报警。为什么选 PXIe 而不是台式机加板卡？因为深海模拟试验往往需要长时间连续运行，PXIe 的模块化机箱配合嵌入式实时控制器，能提供更高的可靠性、更确定的采集时序和更强的抗振动能力------而这些恰恰是试验级设备最看重的指标。
03 软件里藏着什么？
上位机软件整体划分为两大模块，职责清晰、互不干扰。监控测量模块：负责实时数据采集、频谱分析和报警记录。工程师可以在界面上实时观察信号波形与频谱，一旦参数越限立即触发报警。频谱分析基于 FFT 实现，工程师能直接看到信号能量在不同频段的分布------对水声信号而言，异常的机械振动、泄漏噪声都会在频谱上留下清晰的"指纹"，这也是离线诊断设备状态的重要依据。历史数据回调模块：作为独立模块运行，实现历史报警数据的精准回调查看。它读取报警记录，自动定位到对应时段的原始数据，把"翻旧账"的效率大幅提升；还支持截取当前测量信号的图片，方便写报告、留证据。
04 一个值得抄的细节：TDMS 分片存储
这是整套方案里工程价值最高的设计之一，单独拿出来讲讲。先交代背景：TDMS 是 NI 推出的面向测量数据的二进制文件格式，支持流式高速写入，还能在文件内直接携带属性（试验编号、设备型号、通道说明等元信息），是做数据持久化的首选。但格式再好，用不对照样翻车。如果把所有采集数据都写进一个超大 TDMS 文件，会面临三个问题：一是运行中断容易导致整个文件损坏；二是单文件过大，打开和检索都很慢；三是历史数据"按时间回溯"无从下手。这套系统的解法是：分片存储 + 索引式回调。采集数据以 TDMS 格式存储，每分钟生成一个独立文件，文件名用日期和时间后缀命名。与此同时，报警数据实时写入独立的文本文件，记录报警时间、报警值和发生次数。需要回溯某次报警时，历史数据回调模块读取报警文本，自动拼接出对应时间段的 TDMS 文件完整路径，精准定位、快速回放，还可以截取信号图片存档。这套策略用很小的代价，同时兼顾了两件事：实时写入性能（不用反复打开超大文件），以及工业现场最看重的东西------数据可追溯。
（此处建议配图：TDMS 分片存储与报警回调机制：每分钟一个文件，报警文本作为索引精准回溯）
05 四条硬件选型经验，送给做采集的工程师
在高压、恶劣的工业现场做采集，硬件选型往往是决定成败的第一步。这里分享四条项目里沉淀下来的原则：
■ 精度匹配 传感器精度应高于系统要求精度一个数量级，留足余量。
■ 采样率冗余 实际采样率建议取信号最高频率的 5~10 倍------这是奈奎斯特准则的工程实践，既能还原波形，又不浪费带宽和存储。
■ 通道隔离 工业现场建议选用带隔离的采集卡，防止地环路干扰引入噪声。
■ 通信冗余 关键通信链路建议设计超时重连机制，提升系统在恶劣环境下的鲁棒性。
06 写在最后
深海模拟、水声监测，只是 LabVIEW 在测试测量领域的一个缩影。类似的场景------多通道实时采集、设备状态监测、自动化测试平台、信号分析与回放------每天都在工业与科研现场发生。
如果你手头也正在为这类项目寻找可靠的实现方案，欢迎在后台留言交流。
