WIFI 功能使用方法及性能评估（无线网卡）

在之前的项目中因为功能需要，增加了无线功能，基于的系统是Xubuntu16.04和Xubuntu22.04，当时因为性能需求选型测试了几款无线网卡，均在项目中实现。前期陆续写了几篇博文记录了开发的过程，本篇是一个总结，包括对于无线测试的一些方法和工具，便于以后查阅。
全部内容如下：
Xubuntu16.04系统中使用EDIMAX EW-7822UAC无线网卡开启5G自发AP
解决关闭create_ap配置的无线网卡AP模式后，无法恢复到无线网卡的基础模式
 Xubuntu16.04系统中使用RTL8822CE8821无线网卡
 记录：排查create_ap偶发无法开启自发AP的问题
 Xubuntu16.04系统中create_ap开启5G网络的踩坑记录
 Xubuntu16.04系统中安装create_ap创建无线AP

[1.安装 create_ap](#1.安装 create_ap)
[2. 验证是否是5G网络](#2. 验证是否是5G网络)
3.性能测试的方法
- [3.1 信号强度测试](#3.1 信号强度测试)
- - [3.1.1 平板端下载 Cellular-Z 软件](#3.1.1 平板端下载 Cellular-Z 软件)
  - [3.1.2 测试建议](#3.1.2 测试建议)
- [3.2 信道选择](#3.2 信道选择)
- - [3.2.1 平板浏览器下载 WiFi Analyzer 软件](#3.2.1 平板浏览器下载 WiFi Analyzer 软件)
  - [3.2.2 查看各wifi的信号强度](#3.2.2 查看各wifi的信号强度)
  - [3.2.3 查看各频率下 WIFI 推荐的信道](#3.2.3 查看各频率下 WIFI 推荐的信道)
- [3.3 信号稳定性测试](#3.3 信号稳定性测试)
- - [3.3.1 PC端下载 PingPlotter 软件](#3.3.1 PC端下载 PingPlotter 软件)
  - [3.3.2 PingPlotter 界面介绍](#3.3.2 PingPlotter 界面介绍)
  - [3.3.3 测试过程](#3.3.3 测试过程)
  - [3.3.4 导出测试结果](#3.3.4 导出测试结果)
4.示例：无线网卡自发AP测试
- [4.1 说明](#4.1 说明)
- [4.2 测试案例](#4.2 测试案例)
- [4.3 测试结果](#4.3 测试结果)
5.常见问题解答
- [create_ap 偶发无法开启自发 AP](#create_ap 偶发无法开启自发 AP)

1.安装 create_ap

注：首先需要确认一下系统通过 which 命令查看是否已安装过 create_ap，如果已安装则跳过此步骤，进行下一步操作。

详细步骤参考： Xubuntu16.04系统中安装create_ap创建无线AP

bash 复制代码

// 检查是否安装 create_ap，如果没有安装或不在 PATH 中，则输出为空
// 注：在输出为空的情况下，应该就是未安装而不是未添加 PATH，如果正常安装会自动添加进 PATH 路径
which create_ap

// 更新下载源
apt-get update

// 开启无线网卡
nmcli radio wifi on

// 安装 hostapd
apt-get install hostapd

// 安装 git，用于下载 create_ap
apt-get install git

// 下载 create_ap
git clone https://github.com/oblique/create_ap

// 进入 create_ap 文件夹，编译 create_ap
cd create_ap
make install

2. 验证是否是5G网络

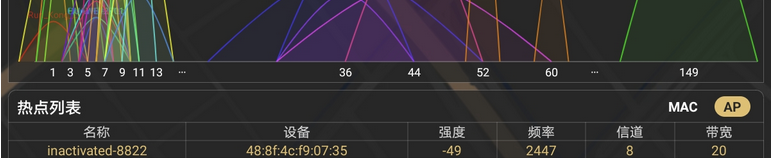

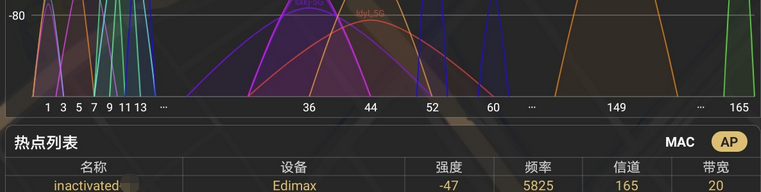

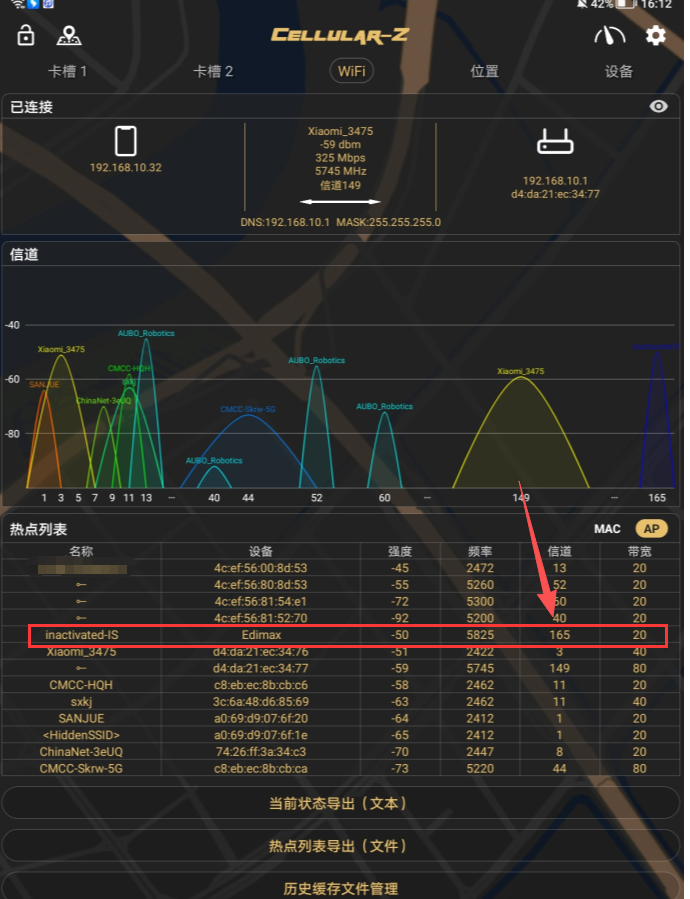

可下载 Cellular-Z 软件查看开启的 AP 是否是 5G 。

165信道就是5G

3.性能测试的方法

3.1 信号强度测试

3.1.1 平板端下载 Cellular-Z 软件

保证待测试设备天线无明显遮挡物，打开设备自发 AP 信号，打开Cellular-Z 软件，可查看自发AP的信号强度、频率、信道等信息。

3.1.2 测试建议

可分别测试距离设备 1m、3m、5m、10m 的信号强度情况；

注：信号强度是最高建链速率的保障, 建议信号强度在 -45dbm ～ -30dbm 之间。

3.2 信道选择

3.2.1 平板浏览器下载 WiFi Analyzer 软件

WiFiAnalyzer下载

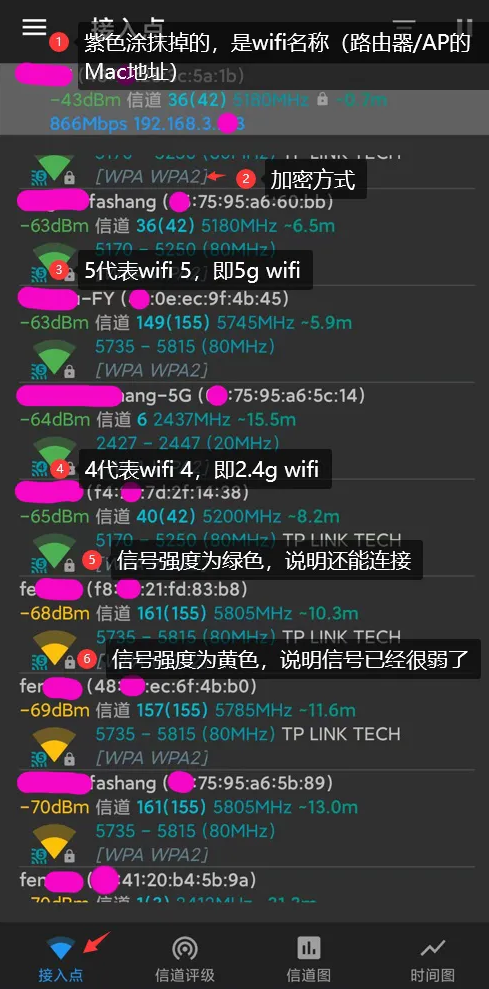

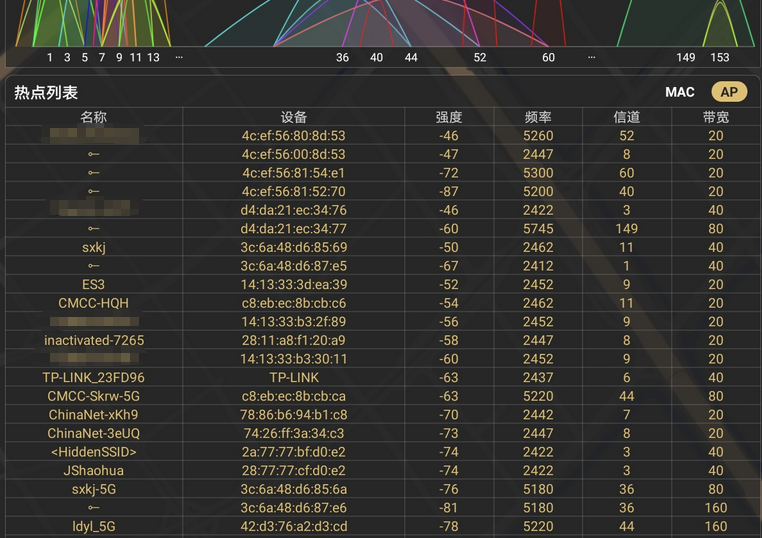

3.2.2 查看各wifi的信号强度

通过站在不同的地方观察某个 AP 信号（dBm 值），从而测试不同地方的信号覆盖；

dBm 值越接近 0，信号越强（绿色），dBm 值越远离 0，信号越弱（黄色、红色）；

调整了路由器/AP的位置、高度、遮挡，也会相应的影响信号强度。

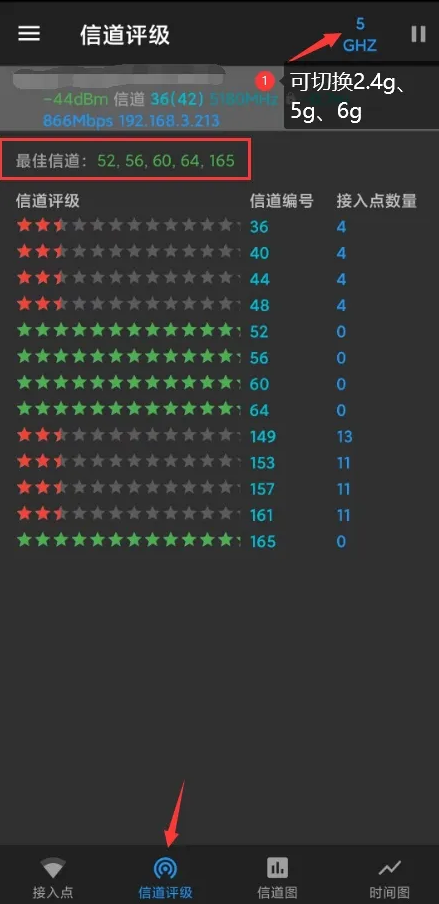

3.2.3 查看各频率下 WIFI 推荐的信道

如下图所示，右上角可以切换 2.4G、5G、6G 信道，根据它推荐的信道，去路由器或 AP 配置界面里设置推荐的信道即可（可能需要路由器或者设备重启）。

3.3 信号稳定性测试

3.3.1 PC端下载 PingPlotter 软件

请在 PingPlotter官网 下载并安装好 PingPlotter。

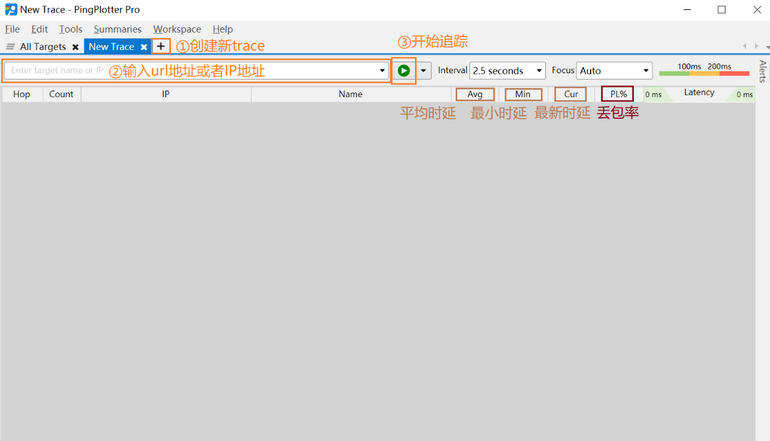

3.3.2 PingPlotter 界面介绍

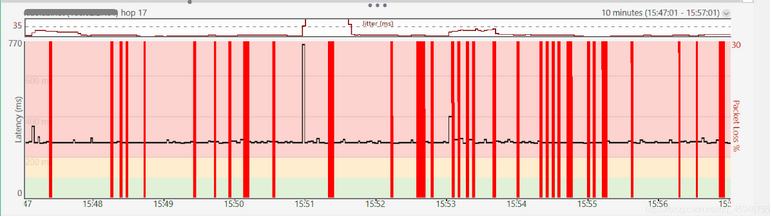

注：红色柱状体表示丢包, 黑色折线代表时延的变化。

3.3.3 测试过程

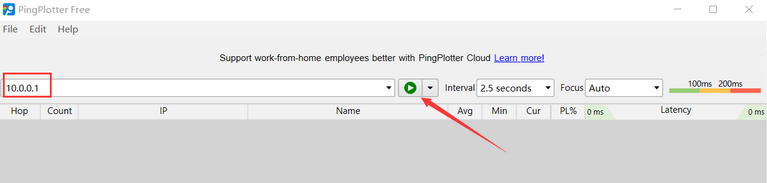

保证待测试设备天线无明显遮挡物，打开设备自发的 AP 信号，打开 PingPlotter 软件，输入设备自发AP的网址，点击开始追踪，待一定时长后，可选择停止追踪。

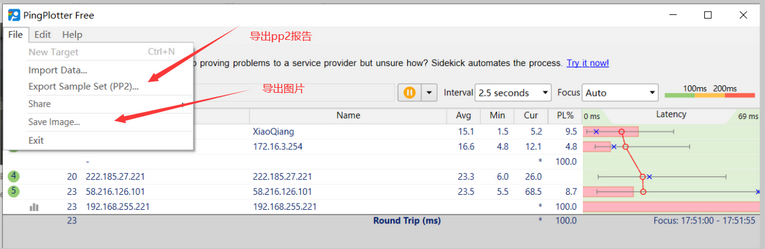

3.3.4 导出测试结果

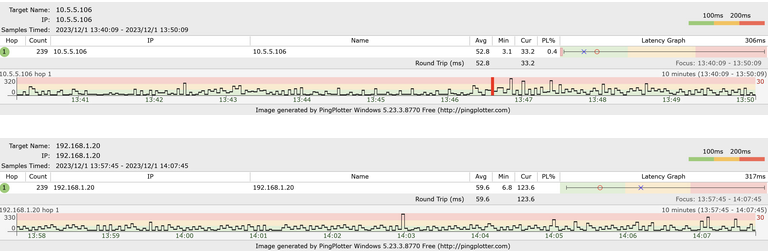

可选择导出 PingPlotter 格式的测试结果或者导出 png 图片。

如下图所示：

4.示例：无线网卡自发AP测试

4.1 说明

通过站在不同的地方观察某个 AP 信号（dBm值），从而测试不同地方的信号覆盖，dBm 值越接近 0，信号越强；dBm 值越远离 0，信号越弱
调整了路由器/AP的位置、高度、遮挡，也会相应的影响信号强度
正常信号强度，-40 dbm ~ -85 dbm 之间，小于 -90 dbm 就很差了，几乎没法连接

4.2 测试案例

测试内容：无线网卡测试：（EB-LINK Intel 7265）VS （RTL8822CE）VS（EW-7811UAC）
测试场景说明：测试设备使用大的天线，无遮挡
信道拥堵测试：如同时开10个设备并且自发AP为同一信道,此时再测试信号稳定性和强度
测试流程 :

1.在待测试设备上安装好无线模块，确认已开启自发 AP

2.本地电脑使用 cmd 终端确认可 ping 通待测试设备

3.信号强度测试：使用 Cellular-Z app 软件在固定距离范围内移动测试信号的强度

4.信号稳定性测试：使用 PingPlotter 电脑软件在固定距离和固定位置测试不同网卡的信号稳定性

以本次测试为例, 网卡类型：

EB-LINK Intel 7265: 2.4G，信道8
RTL8822CE: 2.4G，信道8
EDIMAX EW-7822UAC: 5G，信道165

4.3 测试结果

EB-LINK Intel 7265

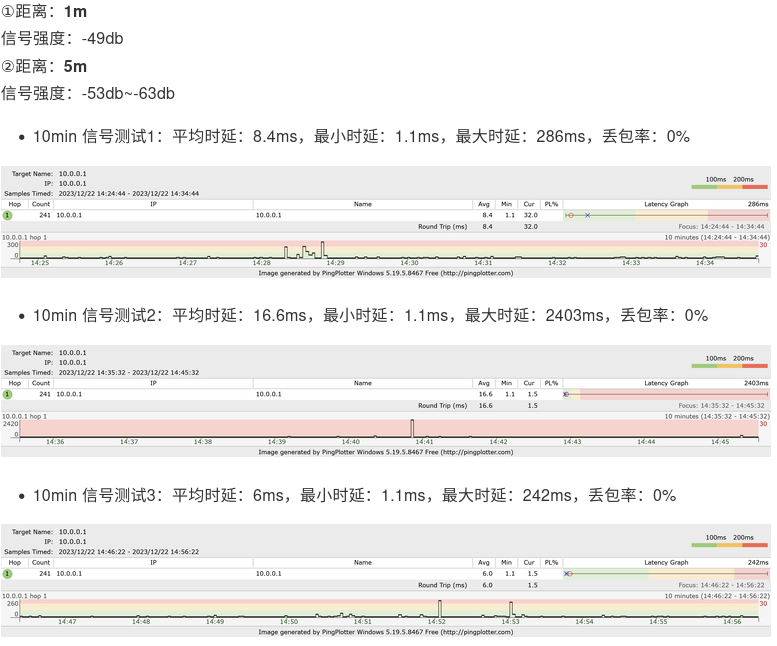

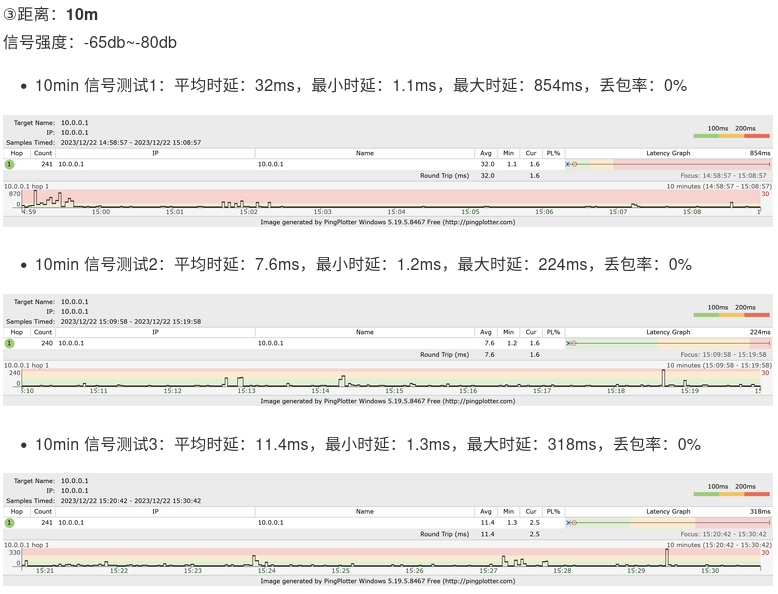

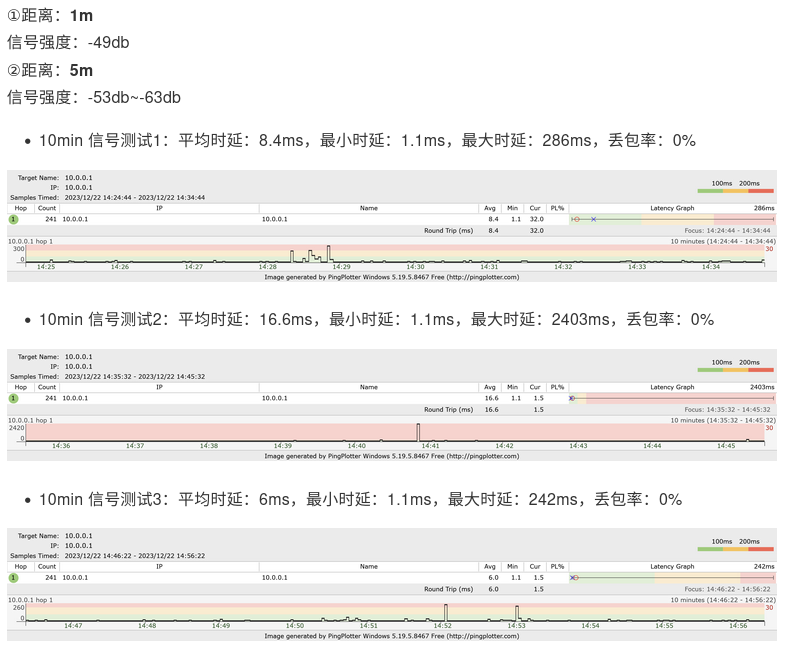

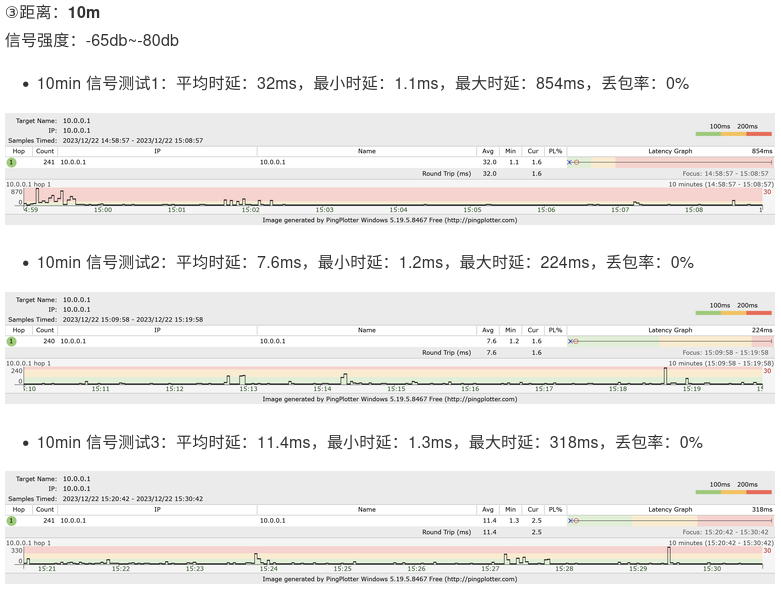

RTL8822CE

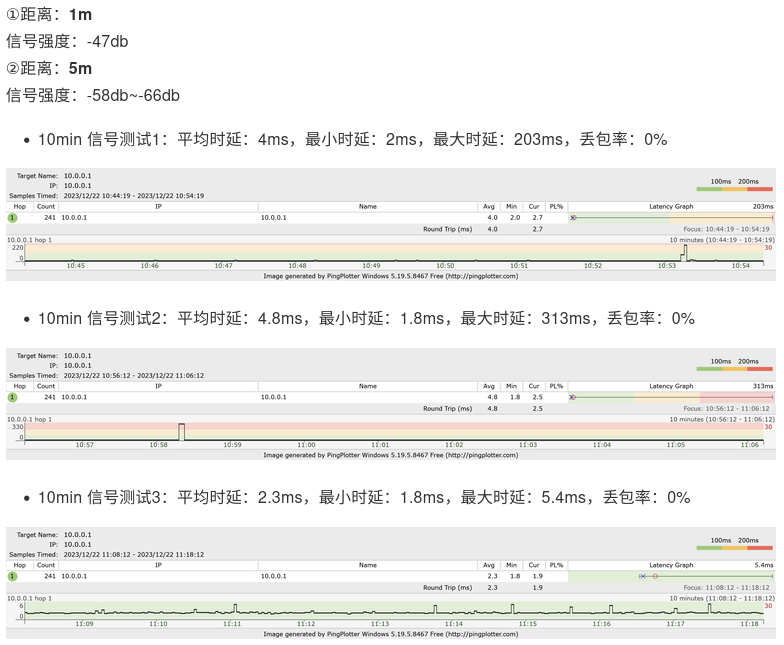

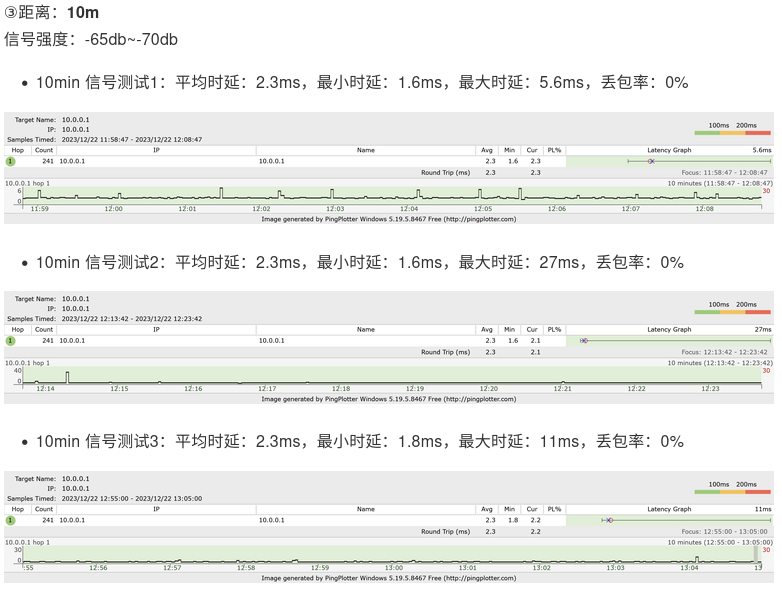

EW-7811UAC

测试汇总

无线网卡类型	EB-LINK Intel 7265	RTL8822CE	EDIMAX EW-7822UAC
1m信号强度(db)	-58	-49	-47
5m信号强度(db)	-60~-70	-53~-63	-58~-66
5m_1平均时延(ms)	46.1	8.4	4
5m_1最小时延(ms)	1	1.1	2
5m_1最大时延(ms)	1354	286	203
5m_1丢包率(%)	4.6	0	0
5m_2平均时延(ms)	17.6	16.6	4.8
5m_2最小时延(ms)	1	1.1	1.8
5m_2最大时延(ms)	227	2403	313
5m_2丢包率(%)	6.2	0	0
5m_3平均时延(ms)	11.5	6	2.3
5m_3最小时延(ms)	0.9	1.1	1.8
5m_3最大时延(ms)	248	242	5.4
5m_3丢包率(%)	7.1	0	0
10m信号强度(db)	-69~-76	-65~-80	-65~-70
10m_1平均时延(ms)	14.2	32	2.3
10m_1最小时延(ms)	0.9	1.1	1.6
10m_1最大时延(ms)	356	854	5.6
10m_1丢包率(%)	7.5	0	0
10m_2平均时延(ms)	15	7.6	2.3
10m_2最小时延(ms)	1.1	1.2	1.6
10m_2最大时延(ms)	306	224	27
10m_2丢包率(%)	7.1	0	0
10m_3平均时延(ms)	17.2	11.4	2.3
10m_3最小时延(ms)	1	1.3	1.8
10m_3最大时延(ms)	582	318	11
10m_3丢包率(%)	7.9	0	0

测试总结

EDIMAX EW-7822UAC 无线网卡 性能略高于 RTL8822CE 无线网卡，两者性能均优于 EB-LINK Intel 7265 无线网卡。

5.常见问题解答

create_ap 偶发无法开启自发 AP

查看无线网络设备的状态

nmcli -t -f DEVICE,STATE d

若无线网卡设备状态不是 unmanaged 未受管控的状态

复制代码

wlx08beac297d0d:disconnected

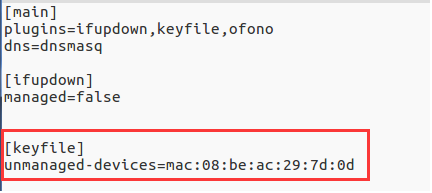

修改 /etc/NetworkManager/NetworkManager.conf 文件，使得无线网卡设备处于 unmanaged 状态

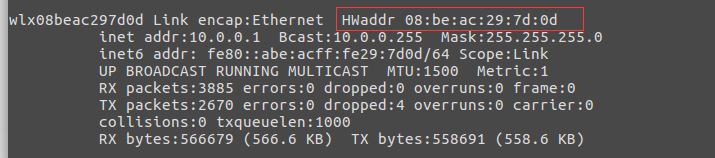

ifconfig 查看当前无线网卡的MAC地址,以当前 wlx08beac297d0d 为例,MAC地址为 08:be:ac:29:7d:0d

在 /etc/NetworkManager/NetworkManager.conf 文件中添加如下内容:
