计算机网络的分层架构是理解数据通信的核心框架，其中应用层、传输层和网络层构成了端到端通信的核心链路。从用户发起的HTTP请求到数据在物理介质上的传输，每一层都承担着独特的职责并通过标准化协议协同工作。本文将深入剖析这三层的核心协议、数据传输机制、协议对比及故障处理方案，结合大量表格与实例帮你构建完整的网络通信知识体系。

1. 网络分层模型概述

1.1 分层模型对应关系

计算机网络的分层架构中，OSI七层模型是理论框架，而TCP/IP四层模型是实际应用的主流标准。三层核心对应关系如下：

OSI七层模型	TCP/IP四层模型	核心功能	关键协议
应用层（7）	应用层	为用户提供网络服务（文件传输、网页访问）	HTTP、HTTPS、FTP、DNS
表示层（6）	（合并到应用层）	数据格式转换、加密解密	包含在应用层协议中（如HTTPS的TLS）
会话层（5）	（合并到应用层）	建立和管理会话连接	包含在应用层协议中（如HTTP的会话）
传输层（4）	传输层	端到端数据传输、流量控制、可靠性保障	TCP、UDP
网络层（3）	网络层	跨网络路由选择、IP地址管理、数据包转发	IPv4、IPv6、ICMP、ARP
数据链路层（2）	网络接口层	局域网内数据传输、MAC地址管理	Ethernet、PPP
物理层（1）	网络接口层	物理介质上的比特流传输	双绞线、光纤传输标准

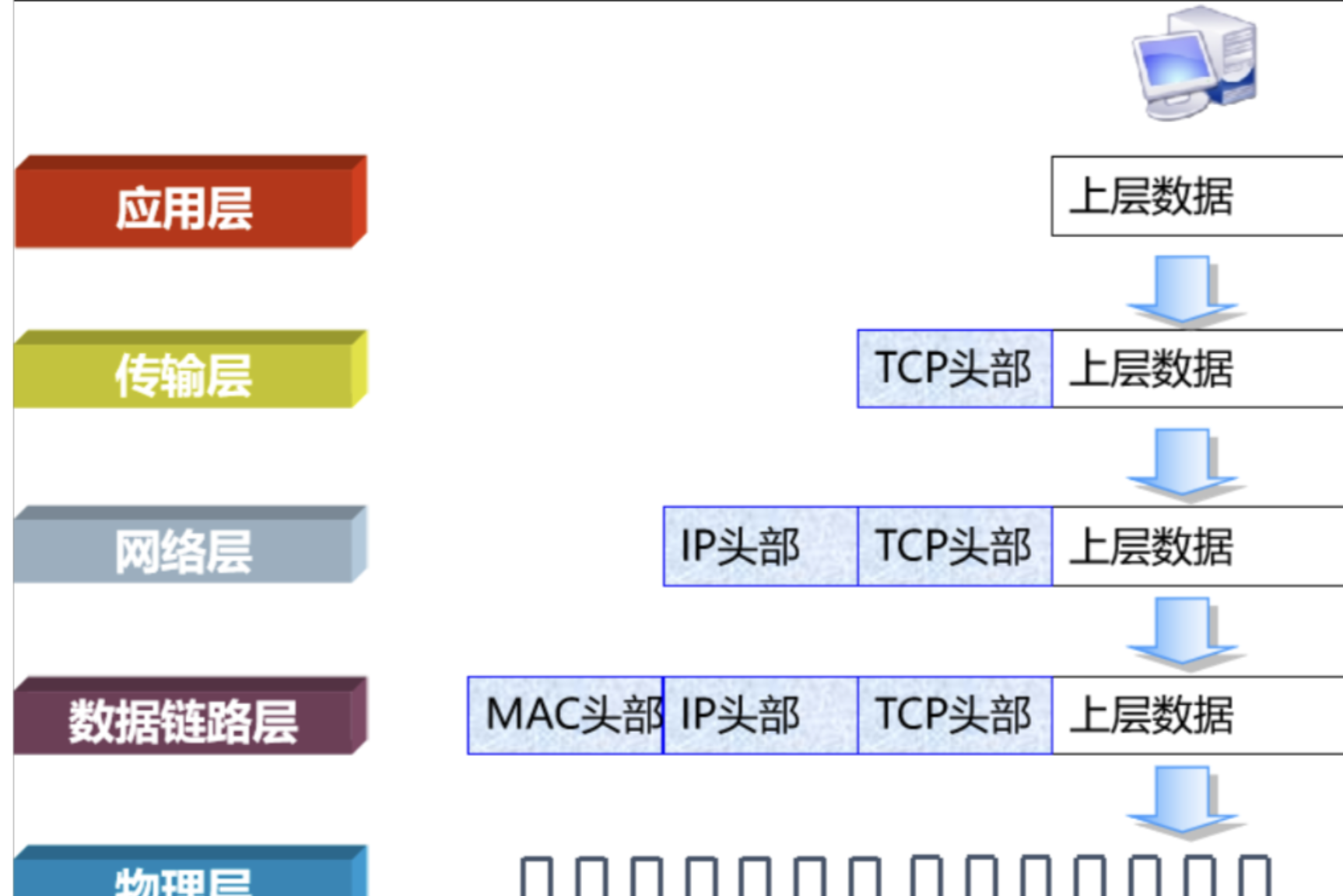

1.2 三层数据封装流程

数据从应用层到网络层的传递过程伴随封装（添加首部），接收端则进行解封装（移除首部）：
添加应用层首部添加TCP/UDP首部添加IP首部添加MAC首部转换为比特流应用层数据应用层PDU 传输层段/报网络层分组/数据包数据链路层帧物理层传输

应用层 ：数据单元称为消息（Message），添加协议首部（如HTTP首部）；
传输层 ：数据单元称为段（Segment，TCP） 或报（Datagram，UDP），添加端口和控制信息；
网络层 ：数据单元称为数据包（Packet），添加IP地址和路由信息。

2. 网络层：跨网络数据传输的基石

网络层的核心任务是实现不同网络之间的数据包路由与转发，通过IP地址标识主机，通过路由协议选择最佳路径。

2.1 核心协议解析

协议	功能描述	数据单元	关键字段	典型应用场景
IPv4	跨网络传输数据包，基于32位地址标识主机	数据包（Packet）	源IP、目的IP、协议号（标识传输层协议）	互联网主流IP协议
IPv6	下一代IP协议，基于128位地址解决IPv4枯竭	数据包（Packet）	源IPv6、目的IPv6、流量类别、流标签	5G、物联网、新网络部署
ICMP	网络控制与诊断（如差错报告、请求响应）	ICMP报文	类型（8=请求，0=应答）、代码、校验和	ping命令（检测连通性）、traceroute（追踪路由）
ARP	地址解析：将IP地址映射为MAC地址	ARP请求/应答	硬件类型、协议类型、操作码（1=请求，2=应答）	局域网内主机通信前的地址解析
RIP/OSPF	动态路由协议，用于路由器之间交换路由信息	路由更新报文	目的网络、跳数（RIP）、链路状态（OSPF）	路由器动态学习网络拓扑，选择最佳路径

2.2 IPv4与IPv6协议对比

对比维度	IPv4	IPv6
地址长度	32位（4字节），约43亿地址	128位（16字节），地址空间近乎无限
地址格式	点分十进制（如192.168.1.1）	冒分十六进制（如2001:db8::1）
地址类型	单播、广播、多播	单播、多播、任播（新增，一对多中最近节点）
首部长度	可变（20-60字节），含选项字段	固定40字节，选项移至扩展首部
分片机制	路由器和主机均可分片	仅源主机可分片，路由器不分片
安全性	依赖上层协议（如IPsec需额外配置）	内置IPsec支持，原生支持加密和认证
即插即用	需DHCP服务器分配地址	支持无状态地址自动配置（SLAAC）
现状与过渡	主流但地址枯竭，需通过NAT缓解	逐步部署，通过双栈、隧道等方式过渡

2.3 路由选择与数据转发过程

网络层数据转发的核心流程：

源主机处理：
- 检查目的IP是否与本机同网段（通过子网掩码判断）；
- 同网段：通过ARP获取目的MAC，直接发送；
- 不同网段：将数据包发送至网关（默认路由）。
路由器转发：
- 接收数据包，检查目的IP；
- 查询路由表（静态配置或动态学习），确定下一跳路由器；
- 更新TTL（生存时间，减1），重新计算校验和；
- 转发至下一跳或目的主机。
目的主机处理：
- 接收数据包，检查目的IP是否为本机；
- 是则移除IP首部，将数据交给传输层；
- 否则丢弃（除非开启转发功能）。

2.4 网络层故障排查与典型问题

故障现象	可能原因	排查工具与命令	解决方案
主机无法访问同网段设备	ARP缓存错误、IP冲突、子网掩码配置错误	`arp -a`（查看ARP缓存）、`ipconfig/ifconfig`	清除ARP缓存（`arp -d *`）、检查IP和子网掩码
跨网段通信失败	网关配置错误、路由表缺失对应条目	`route print`（查看路由表）、`traceroute`	配置正确网关、添加静态路由（`route add`）
ping不通目标主机	目标主机防火墙阻止ICMP、网络不通、TTL耗尽	`ping -c 4 目标IP`、`traceroute 目标IP`	关闭目标主机ICMP过滤、检查中间路由连通性
IP地址冲突	多台主机使用同一IP地址	`arp -a`（查看冲突IP的MAC）	修改冲突主机IP，使用DHCP自动分配
IPv6无法通信	未启用IPv6、地址配置错误	`ip -6 addr`（Linux）、`ifconfig`（macOS）	启用IPv6（`sysctl -w net.ipv6.conf.all.disable_ipv6=0`）

3. 传输层：端到端可靠通信的保障

传输层位于网络层之上，提供端到端的逻辑通信，核心协议TCP（可靠传输）和UDP（高效传输）满足不同业务需求。

3.1 TCP协议深度解析

TCP（传输控制协议）是面向连接的可靠协议，通过一系列机制保证数据有序、无丢失、无重复传输。

三次握手（建立连接）

复制代码

客户端                          服务器
  |                                |
  |  SYN（seq= x）                 |
  |-----------------------------> |  第一次：客户端请求建立连接
  |                                |
  |  SYN+ACK（seq= y, ack= x+1）   |
  |<---------------------------- |  第二次：服务器确认并请求连接
  |                                |
  |  ACK（ack= y+1）               |
  |-----------------------------> |  第三次：客户端确认
  |                                |
  |        连接建立完成            |

作用：确保双方收发能力正常，同步初始序列号（防止历史报文干扰）；
为何需要三次：两次握手可能导致服务器为无效客户端分配资源（半连接队列溢出），三次握手可避免此问题。

四次挥手（终止连接）

复制代码

客户端                          服务器
  |                                |
  |  FIN（seq= u）                 |
  |-----------------------------> |  第一次：客户端请求关闭
  |                                |
  |  ACK（ack= u+1）               |
  |<---------------------------- |  第二次：服务器确认
  |                                |
  |  FIN（seq= v）                 |
  |<---------------------------- |  第三次：服务器请求关闭
  |                                |
  |  ACK（ack= v+1）               |
  |-----------------------------> |  第四次：客户端确认
  |                                |
  |        连接关闭完成            |

作用：确保双方数据完全传输，避免数据丢失；
为何需要四次：服务器收到FIN后可能还有数据未发送，需先确认FIN，待数据发送完毕再发送自己的FIN。

可靠性保障机制

机制	实现原理	作用
序列号与确认	每个字节分配唯一序列号，接收方返回确认号（期望收到的下一字节）	保证数据有序、不重复
超时重传	发送方未收到确认则重传数据（超时时间动态计算）	解决数据丢失问题
流量控制	接收方通过窗口大小（Window Size）告知发送方可发送的数据量	避免接收方缓冲区溢出
拥塞控制	慢启动（指数增长）→ 拥塞避免（线性增长）→ 快重传/快恢复	避免网络拥塞崩溃
校验和	发送方计算校验和，接收方验证，不一致则丢弃	检测数据传输错误

3.2 UDP协议特性与适用场景

UDP（用户数据报协议）是无连接的轻量级协议，不提供可靠性保障，但传输效率高：

特性	描述说明	优势	劣势
连接性	无连接，发送前无需建立连接	减少握手开销，响应快	无连接状态，无法保证顺序
可靠性	无确认、无重传、无流量控制	协议简单，开销小	可能丢包、乱序
数据边界	保留消息边界（一次发送对应一次接收）	适合传输独立消息	不适合大数据传输
首部开销	固定8字节（源端口、目的端口、长度、校验和）	远小于TCP（20字节起）	功能简单，需上层处理可靠性

适用场景：

实时通信（视频通话、语音聊天）：容忍少量丢包，要求低延迟；
广播/多播：如DHCP服务（广播分配IP）；
简单请求响应：如DNS查询（数据包小，即使重传开销也低）。

3.3 TCP与UDP核心对比及端口机制

协议对比表

对比维度	TCP	UDP
连接类型	面向连接（三次握手建立连接）	无连接（直接发送）
可靠性	高（保证数据完整、有序、无重复）	低（可能丢包、乱序）
传输效率	低（握手、确认、重传等开销）	高（无额外开销）
拥塞控制	支持（避免网络拥塞）	不支持（可能加剧拥塞）
数据大小	无限制（通过分片传输）	受IP MTU限制（通常≤1500字节）
典型应用协议	HTTP/HTTPS、FTP、SMTP、SSH	DNS、DHCP、RTP（流媒体）、ICMP

端口机制

传输层通过端口号标识应用程序，范围0-65535：

知名端口（0-1023）：预分配给特定服务（如80=HTTP，443=HTTPS，21=FTP）；
动态端口（1024-65535）：客户端临时使用或自定义服务使用。

3.4 传输层常见故障与诊断方法

故障现象	可能原因	排查工具与命令	解决方案
连接建立失败（超时）	目标端口未开放、防火墙拦截、网络不通	`telnet 目标IP 端口`、`nc -zv 目标IP 端口`	检查服务是否启动、防火墙规则是否允许端口
TCP连接频繁重置（RST）	服务器端口未监听、连接被强制关闭	`tcpdump 'tcp[13] & 4 != 0'`（抓RST包）	确保服务正常运行，检查应用程序是否异常关闭连接
UDP数据包丢失	网络拥塞、接收缓冲区满、MTU不匹配	`tcpdump udp port 端口`、`netstat -s	grep UDP`
慢启动导致传输慢	TCP拥塞控制初始阶段发送窗口小	`ss -tin`（查看TCP窗口大小）	对于内部网络可调整拥塞控制算法（如`sysctl -w net.ipv4.tcp_congestion_control=cubic`）
端口被占用（bind失败）	其他进程已占用目标端口	`lsof -i :端口`、`netstat -tulpn	grep 端口`

4. 应用层：用户与网络的接口

应用层直接为用户提供服务，基于传输层协议实现具体功能，是用户可见的网络接口。

4.1 主流应用层协议对比

协议	传输层协议	端口号	核心功能	数据格式/特点	安全性
HTTP 1.1	TCP	80	超文本传输（网页、API）	文本协议（请求行+首部+实体）	明文传输，无加密
HTTPS	TCP	443	加密的HTTP传输	HTTP+TLS/SSL加密	基于证书认证，数据加密传输
FTP	TCP	21（控制）20（数据）	文件传输（上传/下载）	命令-响应模式，支持被动模式	明文传输，用户名密码易泄露
SFTP	TCP	22	基于SSH的文件传输	二进制加密传输	强加密，安全性高
DNS	UDP/TCP	53	域名解析（域名→IP）	二进制报文，支持缓存	普通查询无加密，DNSSEC可提供完整性验证
SMTP	TCP	25	发送电子邮件	文本命令，MIME格式支持多媒体	基本认证无加密，需配合TLS升级
POP3	TCP	110	接收电子邮件（下载到本地）	简单文本命令	明文传输，需通过POP3S（995端口）加密
IMAP	TCP	143	接收电子邮件（远程管理）	支持文件夹管理、邮件状态同步	明文传输，需通过IMAPS（993端口）加密

4.2 HTTP协议详解

HTTP（超文本传输协议）是Web通信的基础，HTTPS是其加密增强版本。

HTTP请求-响应模型

复制代码

客户端请求：
GET /index.html HTTP/1.1          # 请求行（方法+路径+版本）
Host: www.example.com             # 首部字段
User-Agent: Mozilla/5.0
Accept: text/html

（空行）
[请求体，POST等方法时存在]


服务器响应：
HTTP/1.1 200 OK                   # 状态行（版本+状态码+原因）
Content-Type: text/html           # 首部字段
Content-Length: 1234
Date: Mon, 01 Jan 2024 00:00:00 GMT

（空行）
<html>...</html>                  # 响应体（网页内容）

核心请求方法

方法	作用说明	安全性（是否修改资源）	幂等性（多次执行结果是否一致）
GET	获取资源（如网页、图片）	安全（只读）	幂等
POST	提交数据（如表单、API创建资源）	不安全（可能修改资源）	非幂等
PUT	全量更新资源（如替换整个用户信息）	不安全	幂等
DELETE	删除资源	不安全	幂等
HEAD	仅获取响应首部（如检查资源是否存在）	安全	幂等
OPTIONS	查看服务器支持的方法（跨域预检请求）	安全	幂等

常见状态码分类

状态码范围	类别	含义说明	典型代码
1xx	信息响应	请求已接收，继续处理	100（继续）、101（协议切换）
2xx	成功响应	请求已成功处理	200（成功）、201（创建）、204（无内容）
3xx	重定向	需要进一步操作完成请求	301（永久重定向）、302（临时重定向）、304（未修改）
4xx	客户端错误	请求存在错误（如地址错误、权限不足）	400（坏请求）、401（未授权）、403（禁止）、404（未找到）
5xx	服务器错误	服务器处理请求时出错	500（内部错误）、502（网关错误）、503（服务不可用）

HTTPS加密原理

HTTPS通过TLS/SSL协议实现加密，核心流程：

握手阶段：客户端与服务器协商加密算法，服务器发送证书；
密钥交换：客户端验证证书，生成对称密钥并用服务器公钥加密发送；
数据传输：双方使用对称密钥加密数据（对称加密效率高）；
完整性校验：通过消息认证码（MAC）确保数据未被篡改。

4.3 应用层数据传输完整流程（以HTTP请求为例）

用户发起请求 ：浏览器输入https://www.example.com，触发应用层处理；
DNS解析 ：应用层调用DNS协议，通过UDP 53端口查询www.example.com的IP地址；
建立TCP连接：传输层通过三次握手与目标IP的443端口建立TCP连接；
TLS握手：应用层HTTPS协议进行TLS握手，协商加密参数；
发送HTTP请求：应用层构造HTTP GET请求，通过已建立的加密TCP连接发送；
服务器处理：服务器接收请求，处理后返回HTTP响应（含网页内容）；
关闭连接：数据传输完成后，通过四次挥手关闭TCP连接；
渲染内容：浏览器解析HTTP响应体，渲染网页展示给用户。

4.4 应用层故障分析与解决策略

故障现象	可能原因	排查工具与命令	解决方案
网页无法访问（404）	URL错误、资源被删除、权限不足	检查URL拼写、`curl -I 网址`查看响应头	修正URL、确认资源存在性、检查文件权限
HTTPS证书错误（浏览器警告）	证书过期、域名不匹配、自签名证书	`openssl s_client -connect 域名:443`	更新证书、确保域名匹配、使用可信CA颁发的证书
FTP登录失败	用户名密码错误、被动模式被拦截、端口关闭	`ftp 服务器IP`、`telnet 服务器IP 21`	核对 credentials、开启被动模式（PASV）、开放21端口
DNS解析失败	DNS服务器配置错误、域名不存在、缓存污染	`nslookup 域名`、`dig 域名`	更换DNS服务器（如8.8.8.8）、检查域名有效性
HTTP响应慢	服务器负载高、数据库查询慢、资源过大	`curl -w "%{time_total}\n" 网址`（测响应时间）、`ab -n 100 网址`（压力测试）	优化服务器性能、缓存静态资源、压缩响应体

5. 三层协同工作实例：从浏览器请求到数据返回

以用户访问https://www.example.com/index.html为例，完整展示三层协同流程：

应用层：
- 浏览器解析URL，确定协议（HTTPS）、域名（www.example.com）、路径（/index.html）；
- 调用DNS客户端，生成DNS查询报文（应用层数据）。
传输层：
- DNS查询使用UDP 53端口，封装成UDP数据报（添加源端口和目的端口53）；
- 接收DNS响应（包含IP地址）后，准备建立HTTPS连接，使用TCP协议。
网络层：
- DNS数据报封装成IP数据包（添加源IP和DNS服务器IP）；
- 路由器根据路由表转发数据包至DNS服务器；
- 收到IP地址后，生成新的IP数据包（目的IP为网站服务器IP）。
传输层：
- 与网站服务器443端口进行TCP三次握手，建立连接；
- TLS握手过程的数据包通过TCP可靠传输。
应用层：
- 完成TLS握手后，发送HTTPS GET请求（包含主机名、路径等信息）；
- 服务器返回HTTPS响应（包含HTML内容）。
数据回程：
- 响应数据从服务器按"应用层→传输层→网络层"封装，通过路由返回客户端；
- 客户端按相反顺序解封装，最终浏览器渲染HTML内容。

6. 总结与网络排障方法论

核心结论

网络层是"跨网络传输的骨架"，通过IP地址和路由协议实现数据包转发，IPv6是未来趋势；
传输层是"端到端通信的管家"，TCP提供可靠传输（适合文件、网页），UDP提供高效传输（适合实时通信）；
应用层是"用户服务的接口"，通过HTTP、FTP等协议满足多样化业务需求，HTTPS已成为安全通信的标配。

网络排障方法论（分层排查法）

应用层排查：
- 检查应用服务是否运行（ps aux | grep 服务名）；
- 验证协议交互是否正常（curl、telnet测试接口）；
- 查看应用日志（如Nginx的access.log/error.log）。
传输层排查：
- 检查端口是否监听（netstat -tulpn）；
- 验证连接是否建立（ss -t查看TCP状态）；
- 抓包分析数据传输（tcpdump或Wireshark）。
网络层排查：
- 检查IP和路由配置（ip addr、route）；
- 验证网络连通性（ping、traceroute）；
- 检查ARP缓存和网关可达性（arp -a、ping 网关IP）。

通过分层定位故障，可高效缩小问题范围，从"用户感知的现象"追溯到"底层协议的异常"，这是网络故障排查的核心思维。
