打造高性能二维图纸渲染引擎系列（一）：Batched Geometry 助你轻松渲染百万实体

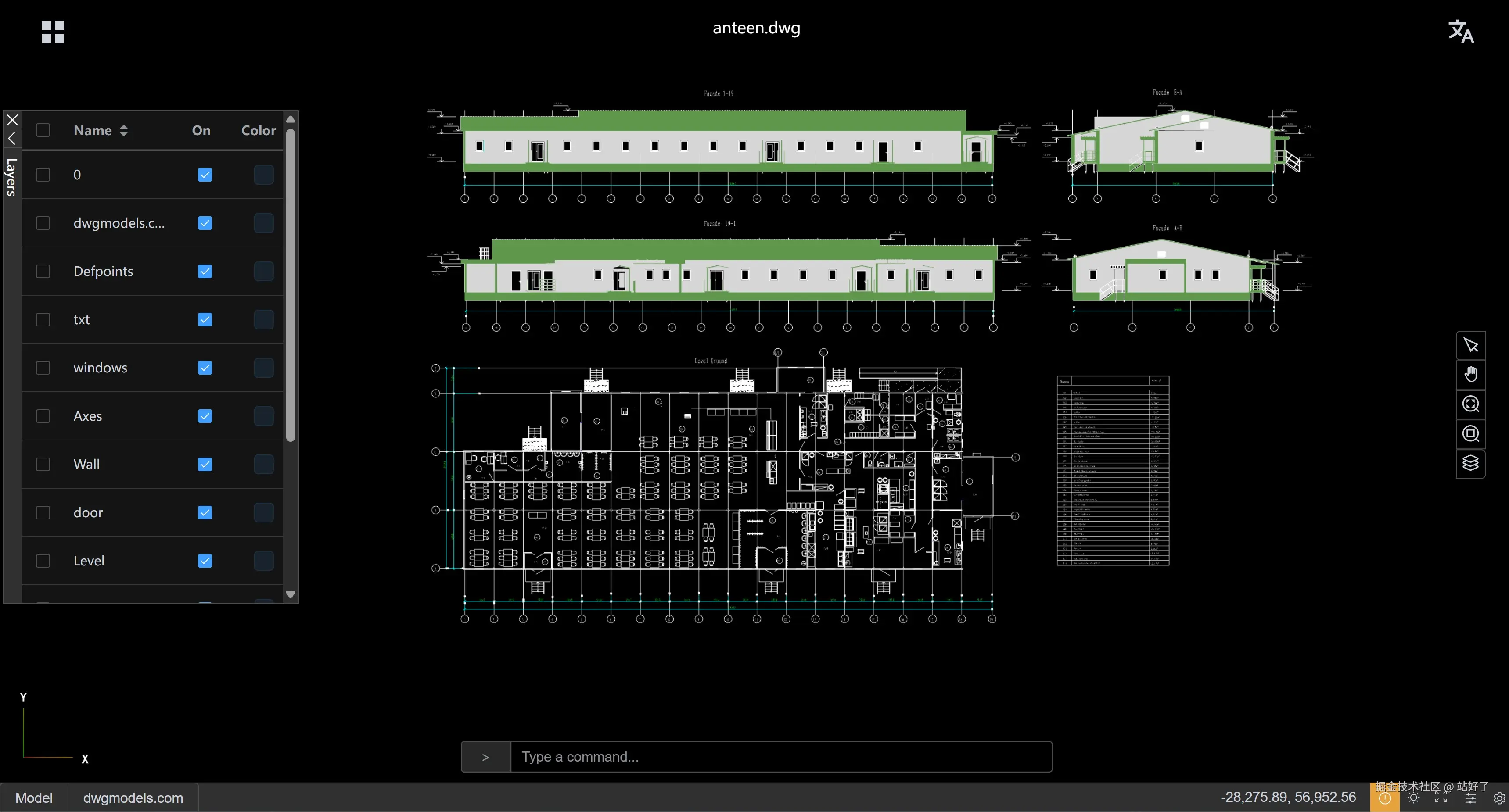

最近开源了高性能在线 DWG/DXF 查看器 CAD-Viewer (Gitlab or Github) 后，许多人问我如何在浏览器中实现高性能的渲染上百万个实体的。一个典型的 DWG/DXF 文件可能包含几十万甚至上百万的 Geometry，如线段、圆弧、填充图案、符号、标注等，每一个在 WebGL 中都可能映射为单独的几何体。如果为每个 Geometry 都创建一次绘制调用 (draw call)，渲染器将在达到交互帧率之前就被压垮。

解决这个问题的关键在于 Batched Geometry Processing ：将相似的原语合并到大的 GPU 缓冲区中，以尽可能少的绘制调用渲染它们。本文将讲述我们如何在开源项目 CAD‑Viewer 中实现 Batched Geometry Processing ，该实现受 Three.js 的 BatchedMesh 启发。

本文将覆盖以下内容：

• 为什么合并 Geometry 可以提升性能
• Batched Geometry 的结构
• 添加、更新和移除子几何体
• 渲染整个 Batch 或部分 Batch
• 高亮与可见性控制

注意:

• CAD-Viewer 的代码仓库迁移到 https://github.com/mlightcad/cad-viewer 了

1. 为什么合并 Geometry 可以大幅度提升渲染性能？

在探索如何构建 Batched Geometry 前，理解为什么 Batched Geometry 对高性能渲染 DWG/DXF 图纸至关重要是非常必要的。

一个典型的 CAD 图纸可能包含数十万个 Geometry：线、弧、圆、多段线、文字、填充图案等等。如果我们将每个 Geometry 都作为单独的 THREE.Mesh 或 THREE.Line 发送给 GPU，性能会崩溃 ------ 并不是因为 GPU 无法绘制它们，而是因为 CPU → GPU 通信开销成为瓶颈。

1.1 绘制调用 (Draw Calls) 很昂贵

一个绘制调用意味着 CPU 告诉 GPU ------ "用这些材质渲染这个几何体"。每次调用都需要：

• 绑定顶点 / 索引缓冲区
• 绑定着色器
• 上传 uniform（矩阵、颜色、变换等）
• 向 GPU 发出命令

即使几何体非常小（如一条线段），绘制调用的成本与大型网格基本相同。

如果有 100,000 个 Geometry，那么就是每帧 100,000 次绘制调用。CPU 会被压垮，帧率可能降至 < 1 FPS。

1.2 CPU 与 GPU 之间的带宽是瓶颈

现代 GPU 擅长高速绘制数百万个三角形，真正的瓶颈在于从 CPU 向 GPU 传输命令与数据的带宽与延迟。

想象一下：

• GPU 可以以每秒数百 GB 的速度吞吐几何数据
• CPU 每帧只能发送数万个绘制调用，否则就成为瓶颈

因此，如果你逐个发送几何体给 GPU，GPU 大部分时间将处于等待状态，等待 CPU 下一个指令。

1.3 合并几何体 = 更少的绘制调用

解决方案是 Batched Geometry：

• 将许多小几何体合并到一个大的顶点缓冲区和一个索引缓冲区中
• 对整个 Batch 发出一次绘制调用
• 使用元数据数组（metadata）记录每个 Geometry 在缓冲区的偏移位置

举例：

• 原本对 10,000 条线做 10,000 次绘制调用
• 我们把它们合并成 1 个 Batched Geometry 只需 1 次绘制调用

性能差异惊人：

• 100,000 次绘制调用：帧率 < 1 FPS
• 用 1 次绘制调用表示 100,000 条线：轻松达到 60+ FPS

这样，Geometry 的单个开销就变得很小，GPU 利用率大幅提升。这就是像 Three.js 的 BatchedMesh 和 cad‑viewer 中的 AcTrBatchedLine/Mesh/Point 在 Web CAD 查看器中至关重要的原因。

2. Batched Geometry的结构

可以把一个 Batched Geometry 看成是一整块大的顶点数组 + 索引数组。每个独立的 Geometry 在数组中占据连续的片段。在原始数组之上，我们维护一张表，描述每个 Geometry 的数据在何处。

顶点缓冲区 (Vertices Buffer)
┌──────────────┬─────────────────────┬─────────┐
│ Arc Vertices │  Polyline Vertices  │    ...    │
└──────────────┴─────────────────────┴─────────┘
        ↑                ↑                ↑
┌──────────────┬─────────────────────┬─────────┐
│ Arc Indices  │  Polyline Indices   │    ...    │
└──────────────┴─────────────────────┴─────────┘
索引缓冲区 (Indices Buffer)

每个 我们用一个 BatchedGeometryInfo 记录其信息：

interface BatchedGeometryInfo {
  id: number;             // 唯一 ID
  vertexOffset: number;   // 在顶点缓冲区的起始偏移 (顶点数偏移)
  vertexCount: number;    // 顶点个数
  indexOffset: number;    // 在索引缓冲区的起始偏移
  indexCount: number;     // 索引个数
  visible: boolean;       // 是否可见
}

我们把所有这些记录存入一个数组：

const geometryInfos: BatchedGeometryInfo[] = [];

3. 添加 Geometry

假设我们要合并两个 Geometry：

• 圆弧（用 8 条线段近似）
• 多段线（定义为一个矩形）

步骤 1 --- 将 Geometry 拆分为顶点 + 索引

Arc (圆弧，中心 (0,0)，半径 1，角度 0°--90°)

生成如下顶点（局部坐标）：

V0 (1,0)
V1 (0.92,0.38)
V2 (0.71,0.71)
V3 (0.38,0.92)
V4 (0,1)

生成索引（GL.LINES）：

(0,1), (1,2), (2,3), (3,4)

Polyline （矩形）顶点：

P0 (2,0)
P1 (3,0)
P2 (3,1)
P3 (2,1)

索引（GL.LINE_LOOP）：

(0,1), (1,2), (2,3), (3,0)

步骤 2 --- 放入共享缓冲区

假设缓冲区最初为空，加入两者：

顶点缓冲区：[ Arc 的 V0--V4, Polyline 的 P0--P3 ]

索引缓冲区：[ Arc 的索引, Polyline 的索引（偏移调整后） ]

注意，Polyline 的索引从 5 开始，因为 Arc 占用了前 5 个顶点。

步骤 3 --- 记录元数据

我们向 geometryInfos 推入：

geometryInfos.push({
  id: 101,
  vertexOffset: 0,
  vertexCount: 5,
  indexOffset: 0,
  indexCount: 8,
  visible: true
});

geometryInfos.push({
  id: 102,
  vertexOffset: 5,
  vertexCount: 4,
  indexOffset: 8,
  indexCount: 8,
  visible: true
});

现在 geometryInfos 描述了圆弧与多段线在缓冲区中的位置。

4. 缓冲区自动扩容

假设初始缓冲区容量较小：

• 顶点缓冲区有 6 个槽
• 索引缓冲区有 12 个槽

步骤 1 --- 添加圆弧 (5 顶点, 8 索引)

完全适配，使用后剩余

步骤 2 --- 尝试加入多段线 (4 顶点, 8 索引)

顶点槽只有 1 个空闲，不足以容纳 4 个顶点

步骤 3 --- 扩容

• 顶点缓冲区扩大为 12 槽
• 索引缓冲区扩大为 24 槽

复制旧数据至新缓冲区

顶点缓冲区 (12 slots):
[ (1,0),(0.92,0.38),(0.71,0.71),(0.38,0.92),(0,1),_,_,_,_,_,_,_ ]

索引缓冲区 (24 slots):
[ (0,1),(1,2),(2,3),(3,4),_,_,_,_,_,_,_,_,_,_,_,_,_,_,_,_,_,_,_,_ ]

步骤 4 --- 插入多段线

修改后的缓冲区如下：

顶点缓冲区：[ Arc 顶点 ..., Polyline 顶点 ... ]
索引缓冲区：[ Arc 索引 ..., Polyline 索引 ... ]

元数据也在前面步骤中依次设置。

5. 更新几何体

假设我们要修改多段线，其最初有 4 个顶点：

P0 (2,0), P1 (3,0), P2 (3,1), P3 (2,1)

情况 A --- 顶点数不变

例如将 P2 从 (3,1) 拖动至 (3,1.5)：

• 顶点仍然是 4 个
• 我们可以直接在原始缓冲区片段内就地覆盖
• 元数据不需修改

更新前的顶点缓冲区:
[ ... Arc V0--V4, P0(2,0), P1(3,0), P2(3,1), P3(2,1), ... ]

更新后的顶点缓冲区:
[ ... Arc V0--V4, P0(2,0), P1(3,0), P2(3,1.5), P3(2,1), ... ]

情况 B --- 顶点数变化（例如 变为五边形）

新增一个点 P3'：

P0 (2,0)
P1 (3,0)
P2 (3,1)
P3 (2.5,1.5)   // 新顶
P4 (2,1)

此时顶点数变为 5，原先片段只有空间容纳 4 个顶点：

处理方式：

• 在缓冲区末尾分配新的片段（例如 [9--13]）
• 将新顶点复制过去
• 更新元数据：

geometryInfos[polylineIndex] = {
  ...oldInfo,
  vertexOffset: 9,
  vertexCount: 5,
  indexOffset: 16,
  indexCount: 10
};

旧区域索引可覆盖为 -1（表示无效），这样这些顶点虽然在缓冲区内，但不会被绘制。旧片段可在未来压缩时回收。

6. 移除几何体

假设我们要移除圆弧。

选项 A --- 延迟移除 (Lazy removal)

• 不修改缓冲区
• 仅将对应的 geometryInfos[arcIndex].visible 设为 false
• 在渲染时由 shader 丢弃不可见 Geometry

优点：速度快

缺点：缓冲区仍占用空间

选项 B --- 压缩 (Compaction)

• 实际回收内存，将后续几何体前移
• 删除 arcInfo
• 将多段线顶点自 [5...] 移至 [0...]
• 更新多段线的偏移信息

这样缓冲区保持紧凑，但代价是需要重写所有受影响几何体的索引与偏移信息。

7. 高亮、可见性 & 部分渲染

在真实的 CAD 场景中，我们经常需要交互式地选择、高亮或隐藏某些 Geometry。在批处理结构中不能像 Three.js 那样单独切换 Mesh.visible，因为所有 Geometry 共用同一个缓冲区。我们通过元数据与 GPU 技巧实现这些功能。

7.1 存储可见性与高亮标志

在 GeometryInfo 中扩展：

interface GeometryInfo {
  id: number;
  startVertex: number;
  vertexCount: number;
  startIndex: number;
  indexCount: number;
  visible: boolean;
  highlighted: boolean;
  color: THREE.Color;
}

例如：

• 圆弧（id=...）：visible = true, highlighted = false
• 多段线：同样标志

7.2 使几何体不可见

选项 A：把顶点 alpha 设为 0

function setVisibility(info: GeometryInfo, visible: boolean) {
  info.visible = visible;
  for (let i = 0; i < info.vertexCount; i++) {
    const offset = (info.startVertex + i) * 4; // 每顶点 4 个通道
    colorAttr.array[offset + 3] = visible ? 1.0 : 0.0;
  }
  colorAttr.needsUpdate = true;
}

Shader 在渲染时丢弃 alpha = 0 的几何体。

选项 B：覆盖索引为 -1（无效）

function setInvisible(info: GeometryInfo) {
  for (let i = 0; i < info.indexCount; i++) {
    indexAttr.array[info.startIndex + i] = -1;
  }
  indexAttr.needsUpdate = true;
}

这种方法在很多 CAD 应用中效率更高，因为它避免了浪费 GPU 填充率。

7.3 高亮几何体

通过修改缓冲区中对应 Geometry 的颜色即可：

function highlight(info: GeometryInfo, highlightColor: THREE.Color) {
  info.highlighted = true;
  for (let i = 0; i < info.vertexCount; i++) {
    const offset = (info.startVertex + i) * 4;
    colorAttr.array[offset + 0] = highlightColor.r;
    colorAttr.array[offset + 1] = highlightColor.g;
    colorAttr.array[offset + 2] = highlightColor.b;
  }
  colorAttr.needsUpdate = true;
}

取消高亮时恢复原本的 info.color。

7.4 渲染部分批次（Draw Range）

有时我们只想渲染批次中的一部分，比如只渲染圆弧，不渲染多段线。Three.js 提供 geometry.setDrawRange(start, count) 方法来告诉 GPU 渲染索引数组的一个子区间。

示例：

// 只渲染弧线部分
geometry.setDrawRange(arcInfo.startIndex, arcInfo.indexCount);

// 渲染整个批次
geometry.setDrawRange(0, totalIndexCount);

这个方法效率很高，因为不需要修改缓冲区数据 ------ 只改变 GPU 渲染所使用的索引范围。

8. 总结

在本文中，我们探讨了如何设计并实现一个 Batched Geometry，以便在 Web 上高性能地渲染 DWG/DXF 图纸。

我们首先从动机出发：为何合并几何体对性能至关重要------特别是因为绘制调用代价高昂、CPU → GPU 带宽成为瓶颈。接着逐步介绍了：

• Batched Geometry 的结构：顶点／索引缓冲区 + 元数据数组
• 添加几何体：分配、自动扩容
• 更新几何体：在片段内就地修改或迁移
• 移除几何体：惰性移除或压缩处理
• 渲染过程：整批渲染或使用 Draw Range 渲染部分
• 高亮与可见性控制：通过修改颜色、alpha 或索引值实现

以简单的圆弧 + 多段线示例，我们演示了随着 Geometry 的添加、更新、隐藏与渲染，元数据、顶点缓冲区和索引缓冲区是如何演化的。

关键结论：通过 Batched Geometry，我们可以将成千上万次的绘制调用压缩为极少数一次 ------ 这正是让基于 Web 的 CAD 浏览体验从 <1 FPS 提升到流畅的 60+ FPS 的核心所在。
