详细地讲解机器人充电房卷帘门的控制原理、涉及的协议和完整工作流程
这是一个典型的工业自动化系统集成案例，涉及到机器人、卷帘门控制器、安全传感器以及上层调度系统之间的协同工作。
一、 核心控制原理
卷帘门控制的核心是一个 "信号驱动" 的自动化过程。它不依赖于人工按钮，而是由机器人或中央控制系统发出的指令信号来触发。整个系统可以分解为以下几个核心部分：
- 系统组成
执行机构：
电机： 通常是直流电机或交流伺服电机，负责提供卷帘门升降的动力。
驱动器/变频器： 接收控制器的信号，精确控制电机的启动、停止、转速和转向（正转开门、反转关门）。
控制大脑：
门控制器/PLC： 这是整个控制系统的核心。
它通常是一个可编程逻辑控制器或专用的微控制器。
它负责：接收来自各方的指令（如开门、关门、停止）。
处理来自传感器的反馈信号。
根据预设的逻辑程序，向电机驱动器发出动作命令。
监控门的状态（全开、全闭、运行中、故障）并上报。
感知系统（传感器）：
限位开关： 这是最关键的位置传感器。通常有两个：
上限位开关： 当门体上升到完全打开的位置时触发，告诉控制器"门已全开"，应停止电机。
下限位开关： 当门体下降到完全关闭的位置时触发，告诉控制器"门已全闭"，应停止电机。
光电/超声波传感器： 作为安全防撞和到位辅助检测。安装在门框底部或两侧，用于检测门下或门侧是否有障碍物（如机器人、人员、货物）。一旦光束被阻挡，控制器会立即停止关门动作或反转开门，确保安全。
编码器： 安装在电机上，用于精确测量电机的旋转角度和速度，从而间接精确控制门体的位置。这对于需要停在中间位置的高级应用很有用。
通信接口：
这是实现自动化控制的关键，负责与外部系统（如机器人、中央调度系统）进行数据交换。
- 基本电气控制逻辑
即使在没有复杂通信的情况下，最基本的控制原理也遵循以下逻辑（以开门为例）：
触发信号： 控制器接收到一个"开门"的数字信号（通常为24VDC）。
逻辑判断： 控制器检查安全条件（如无急停信号、防撞传感器未被触发）。
执行动作： 如果条件满足，控制器向电机驱动器发送"正转"信号。
运行监控： 门体开始上升，控制器实时监控电机电流（防堵转）和传感器信号。
停止动作： 当上限位开关被触发时，控制器立即撤销"正转"信号，电机停止，门停在完全打开位置。
状态反馈： 控制器同时会输出一个"门已全开"的数字信号。
关门过程与之类似，由"关门"信号触发，由下限位开关停止。
二、 通信协议
在机器人充电房这种自动化场景中，硬接线（DI/DO点）的方式虽然可靠，但布线复杂，信息量少。因此，工业现场总线或工业以太网协议是更主流和先进的选择。
- 常用协议
PROFINET： 在西门子等欧系设备中占主导地位，高性能，实时性强。
EtherCAT： 倍福等公司推广，以其极高的同步性能和带宽利用率著称。
EtherNet/IP： 在罗克韦尔等美系设备中常见，基于标准的以太网和TCP/IP协议。
Modbus TCP： 一种简单、开放、广泛支持的协议。如果设备厂商不一，Modbus TCP是一个很好的通用选择。
IO-Link： 用于连接传感器和执行器的点对点串行通信协议，可以传输更丰富的诊断信息（如传感器寿命、温度等），但通常作为设备层协议，再通过主站接入上述网络。 - 协议的作用
这些协议使得门控制器可以作为一个网络节点存在。通过协议，可以实现：
控制命令传输： 机器人或上位机可以向门控制器的特定存储地址写入一个值（例如，写入1表示"开门"）。
状态信息读取： 机器人或上位机可以从门控制器读取存储地址的值，以获取门的状态（例如，1=全开，2=全闭，3=运行中，4=故障，5=急停）。
参数配置与诊断： 可以远程设置参数（如开关门速度）和读取详细的诊断信息（如电机过热、通信中断）。
三、 完整工作流程
假设一个典型的场景：机器人需要返回充电房进行自动充电。
参与角色：
机器人
卷帘门控制系统（包括控制器、电机、传感器）
车队管理系统/上位机（可选，在复杂系统中协调多个机器人和门）
流程详解：
阶段一：请求开门
任务触发： 机器人的电池电量低于阈值，或接收到调度中心的充电指令。
路径规划与接近： 机器人规划路径，导航至指定的充电房门口，在门前安全距离外（如1-2米）停下。
身份认证与请求（可选但推荐）： 机器人通过无线网络向车队管理系统发送消息："我是Robot_001，电量低，请求进入充电房001"。这一步是为了避免冲突，由中央系统统一调度。
发送开门指令：
方式A（通过调度系统）： 车队管理系统确认充电房001空闲，并向卷帘门控制器发送"开门"指令（通过PROFINET/EtherCAT等协议）。
方式B（直接通信）： 机器人通过自身的IO模块或通信接口，直接给门控制器一个"开门"信号（可以是硬接线，也可以是网络指令）。直接通信方式更简单，但缺乏中央调度，容易冲突。
门系统响应：
门控制器收到指令。
执行安全自检：检查急停按钮是否按下、防撞传感器是否被触发。
如果安全，控制器启动电机，卷帘门开始上升。
阶段二：通行与关门
门状态确认： 机器人通过自身的传感器（如激光雷达、摄像头）或通过读取网络上门控制器的状态字，实时监测门的状态。
安全进入： 当机器人检测到门已完全打开（通过读取到"门全开"状态信号，或视觉确认），并确认门下无障碍后，启动进入充电房。
机器人就位： 机器人行驶到房内指定的充电桩位置，并开始对接充电。
发送关门指令：
机器人就位后，向车队管理系统或直接向门控制器发送"我已就位，请求关门"的信号。
关门执行：
门控制器收到关门指令。
再次进行安全自检，特别是启动关门前的瞬间，会持续扫描防撞传感器。
启动电机，卷帘门开始下降。
在下降过程中，如果防撞传感器检测到任何物体，会立即停止关门并反向开启一小段距离，然后重试或报故障。
关门确认： 门体下降到底部，触发下限位开关，电机停止。门控制器将状态更新为"门已全闭"，并通过网络上报。
阶段三：充电完成与离开
充电完成： 机器人电池充满。
请求开门离开： 机器人向系统发送"充电完成，请求开门离开"的指令。
开门与离开： 流程与阶段一类似。门打开，机器人驶出充电房。
自动关门： 在机器人完全离开后，系统自动触发关门流程，确保充电房保持关闭和安全。

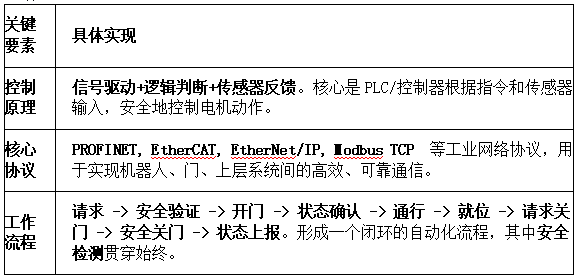

总结
这种设计确保了整个过程无需人工干预，实现了机器人与基础设施之间的无缝、安全协作，是智能仓储、无人工厂等场景下的关键技术环节。
