129.FPGA绑定管脚时差分管脚只绑_p是不行的,tx与rx只绑一个也不行

这是一个非常重要且常见的问题,对于高速信号(如DDR、LVDS、MIPI、PCIe、SERDES等)的约束,做法与普通I/O完全不同。

**简短回答:不,绝对不能只约束_P管脚。TX和RX也必须分开约束。**

下面详细解释为什么以及应该如何正确约束。

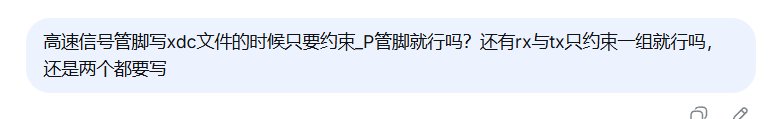

问题一:高速差分信号(如LVDS)只约束_P管脚就行吗?

**绝对不行!** 这样做会导致严重的时序和物理实现问题。

**原因如下:**

  1. **工具无法识别差分对**:FPGA综合与布局布线工具需要明确知道哪两个单端引脚组成一个差分对。如果你只约束了_P,工具会认为_N是一个未连接的、独立的单端信号。它可能会将_P和_N布局到相隔很远、完全不匹配的引脚上,这彻底破坏了差分信号的特性。

  2. **I/O 标准无法正确应用**:差分I/O标准(如 `LVDS_25`, `LVDS_33`)是施加在差分对上的,而不是单个引脚。只约束_P,工具可能无法正确配置IOB内部的差分收发器。

  3. **长度匹配和布线失败**:FPGA内部的布线资源会尽力保证_P和_N的走线长度匹配。如果工具不知道它们是一对,就无法进行这种优化,导致信号完整性变差。

**正确做法:必须同时约束_P和_N,并使用工具能识别的语法将它们定义为"差分对"。**

**XDC (Vivado) 示例:**

```tcl

1. 为每个引脚分配位置和I/O标准

set_property PACKAGE_PIN AC12 get_ports {tx_data_p}

set_property PACKAGE_PIN AC13 get_ports {tx_data_n}

set_property IOSTANDARD LVDS_25 get_ports {tx_data_p}

set_property IOSTANDARD LVDS_25 get_ports {tx_data_n}

2. (关键步骤)将这两个端口定义为差分对

create_generated_clock -name clk_200m -source get_ports sys_clk_p -divide_by 1 get_ports tx_clk_p

对于差分输入时钟,通常需要创建一个时钟约束在P端

create_clock -name sys_clk -period 5.000 -waveform {0 2.5} get_ports sys_clk_p

更简洁的写法(Vivado推荐):

set_property DIFF_TERM TRUE get_ports {rx_data_p} ; # 启用差分终端

```

**在某些情况下,如果你的差分端口在代码中是以`tx_data_p`和`tx_data_n`这样的顶层端口出现的,上述约束是必要的。但更现代的做法是在代码中直接使用差分原语,然后在约束中只需约束"差分对"这个逻辑端口。**

**例如,在代码中:**

```verilog

// 直接使用差分输出缓冲区

OBUFDS #(

.IOSTANDARD("LVDS_25")

) OBUFDS_inst (

.O(tx_data_p), // 差分正输出

.OB(tx_data_n), // 差分负输出

.I(tx_data_int) // 来自内部逻辑的信号

);

```

**在XDC中,可以只约束逻辑端口(但通常仍需定义位置):**

```tcl

约束整个差分对的位置和属性

set_property PACKAGE_PIN AC12 get_ports tx_data_p

set_property IOSTANDARD LVDS_25 get_ports tx_data_p

```


问题二:RX与TX只约束一组就行吗?

**不行!RX和TX必须分开、独立约束。**

**原因如下:**

  1. **物理位置完全不同**:在板卡上,发送端(TX)通常连接到一个器件(如SerDes芯片、另一个FPGA),而接收端(RX)连接到另一个器件。它们的FPGA物理引脚位置是**完全不同**的。你必须根据原理图,分别指定它们各自对应的FPGA引脚。

  2. **I/O方向不同**:在FPGA内部,TX是输出端口,RX是输入端口。工具需要知道端口的方向来正确配置IOB(Input/Output Block)内部的输入/输出缓冲区、寄存器等。错误的约束会导致工具配置错误。

  3. **时序约束不同**:

* **TX** 路径约束输出延迟(`set_output_delay`)。

* **RX** 路径约束输入延迟(`set_input_delay`)。

如果你只约束了一组,那么另一组的时序将无法得到分析和保障,很可能无法稳定工作。

**正确做法:将RX和TX视为完全独立的信号组,分别进行引脚位置和I/O标准约束。**

**XDC (Vivado) 示例:**

```tcl

约束一组LVDS TX差分对

set_property PACKAGE_PIN AC12 get_ports {mii_tx_clk_p}

set_property PACKAGE_PIN AC13 get_ports {mii_tx_clk_n}

set_property IOSTANDARD LVDS_25 get_ports {mii_tx_clk_p}

set_property PACKAGE_PIN AD12 get_ports {mii_tx_d_p\[0}]

set_property PACKAGE_PIN AD13 get_ports {mii_tx_d_n\[0}]

set_property IOSTANDARD LVDS_25 get_ports {mii_tx_d_p\[0}]

约束一组LVDS RX差分对 (引脚完全不同!)

set_property PACKAGE_PIN AE10 get_ports {mii_rx_clk_p}

set_property PACKAGE_PIN AE11 get_ports {mii_rx_clk_n}

set_property IOSTANDARD LVDS_25 get_ports {mii_rx_clk_p}

set_property DIFF_TERM TRUE get_ports {mii_rx_clk_p} ; # RX端通常需要启用内部差分终端

set_property PACKAGE_PIN AF10 get_ports {mii_rx_d_p\[0}]

set_property PACKAGE_PIN AF11 get_ports {mii_rx_d_n\[0}]

set_property IOSTANDARD LVDS_25 get_ports {mii_rx_d_p\[0}]

set_property DIFF_TERM TRUE get_ports {mii_rx_d_p\[0}]

```

总结

  1. **对于差分信号**:

* **必须**同时约束 `_P` 和 `_N` 两个引脚。

* **必须**使用正确的差分I/O标准。

* **推荐**使用 `DIFF_TERM` 属性在接收端启用内部差分终端(如果板卡上没有外部终端)。

  1. **对于RX和TX**:

* **必须**作为独立的信号组进行约束。

* **必须**根据原理图,分别指定它们各自正确的物理引脚位置。

* **必须**注意方向(输入/输出),并据此添加正确的时序约束(`set_input_delay`/`set_output_delay`)。

**黄金法则:你的约束文件(XDC/.QSF)必须精确地反映板卡原理图上的物理连接。** 原理图上连了什么引脚,约束文件里就要写什么引脚,一个都不能少。

复制代码
这是一个非常重要且常见的问题,对于高速信号(如DDR、LVDS、MIPI、PCIe、SERDES等)的约束,做法与普通I/O完全不同。

**简短回答:不,绝对不能只约束_P管脚。TX和RX也必须分开约束。**

下面详细解释为什么以及应该如何正确约束。

---

### 问题一:高速差分信号(如LVDS)只约束_P管脚就行吗?

**绝对不行!** 这样做会导致严重的时序和物理实现问题。

**原因如下:**

1.  **工具无法识别差分对**:FPGA综合与布局布线工具需要明确知道哪两个单端引脚组成一个差分对。如果你只约束了_P,工具会认为_N是一个未连接的、独立的单端信号。它可能会将_P和_N布局到相隔很远、完全不匹配的引脚上,这彻底破坏了差分信号的特性。

2.  **I/O 标准无法正确应用**:差分I/O标准(如 `LVDS_25`, `LVDS_33`)是施加在差分对上的,而不是单个引脚。只约束_P,工具可能无法正确配置IOB内部的差分收发器。

3.  **长度匹配和布线失败**:FPGA内部的布线资源会尽力保证_P和_N的走线长度匹配。如果工具不知道它们是一对,就无法进行这种优化,导致信号完整性变差。

**正确做法:必须同时约束_P和_N,并使用工具能识别的语法将它们定义为"差分对"。**

**XDC (Vivado) 示例:**
```tcl
# 1. 为每个引脚分配位置和I/O标准
set_property PACKAGE_PIN AC12 [get_ports {tx_data_p}]
set_property PACKAGE_PIN AC13 [get_ports {tx_data_n}]
set_property IOSTANDARD LVDS_25 [get_ports {tx_data_p}]
set_property IOSTANDARD LVDS_25 [get_ports {tx_data_n}]

# 2. (关键步骤)将这两个端口定义为差分对
create_generated_clock -name clk_200m -source [get_ports sys_clk_p] -divide_by 1 [get_ports tx_clk_p]
# 对于差分输入时钟,通常需要创建一个时钟约束在P端
create_clock -name sys_clk -period 5.000 -waveform {0 2.5} [get_ports sys_clk_p]

# 更简洁的写法(Vivado推荐):
set_property DIFF_TERM TRUE [get_ports {rx_data_p}] ; # 启用差分终端
```

**在某些情况下,如果你的差分端口在代码中是以`tx_data_p`和`tx_data_n`这样的顶层端口出现的,上述约束是必要的。但更现代的做法是在代码中直接使用差分原语,然后在约束中只需约束"差分对"这个逻辑端口。**

**例如,在代码中:**
```verilog
// 直接使用差分输出缓冲区
OBUFDS #(
    .IOSTANDARD("LVDS_25")
) OBUFDS_inst (
    .O(tx_data_p),   // 差分正输出
    .OB(tx_data_n),  // 差分负输出
    .I(tx_data_int)  // 来自内部逻辑的信号
);
```
**在XDC中,可以只约束逻辑端口(但通常仍需定义位置):**
```tcl
# 约束整个差分对的位置和属性
set_property PACKAGE_PIN AC12 [get_ports tx_data_p]
set_property IOSTANDARD LVDS_25 [get_ports tx_data_p]
```

---

### 问题二:RX与TX只约束一组就行吗?

**不行!RX和TX必须分开、独立约束。**

**原因如下:**

1.  **物理位置完全不同**:在板卡上,发送端(TX)通常连接到一个器件(如SerDes芯片、另一个FPGA),而接收端(RX)连接到另一个器件。它们的FPGA物理引脚位置是**完全不同**的。你必须根据原理图,分别指定它们各自对应的FPGA引脚。

2.  **I/O方向不同**:在FPGA内部,TX是输出端口,RX是输入端口。工具需要知道端口的方向来正确配置IOB(Input/Output Block)内部的输入/输出缓冲区、寄存器等。错误的约束会导致工具配置错误。

3.  **时序约束不同**:
    *   **TX** 路径约束输出延迟(`set_output_delay`)。
    *   **RX** 路径约束输入延迟(`set_input_delay`)。
    如果你只约束了一组,那么另一组的时序将无法得到分析和保障,很可能无法稳定工作。

**正确做法:将RX和TX视为完全独立的信号组,分别进行引脚位置和I/O标准约束。**

**XDC (Vivado) 示例:**
```tcl
# 约束一组LVDS TX差分对
set_property PACKAGE_PIN AC12 [get_ports {mii_tx_clk_p}]
set_property PACKAGE_PIN AC13 [get_ports {mii_tx_clk_n}]
set_property IOSTANDARD LVDS_25 [get_ports {mii_tx_clk_p}]

set_property PACKAGE_PIN AD12 [get_ports {mii_tx_d_p[0]}]
set_property PACKAGE_PIN AD13 [get_ports {mii_tx_d_n[0]}]
set_property IOSTANDARD LVDS_25 [get_ports {mii_tx_d_p[0]}]

# 约束一组LVDS RX差分对 (引脚完全不同!)
set_property PACKAGE_PIN AE10 [get_ports {mii_rx_clk_p}]
set_property PACKAGE_PIN AE11 [get_ports {mii_rx_clk_n}]
set_property IOSTANDARD LVDS_25 [get_ports {mii_rx_clk_p}]
set_property DIFF_TERM TRUE [get_ports {mii_rx_clk_p}] ; # RX端通常需要启用内部差分终端

set_property PACKAGE_PIN AF10 [get_ports {mii_rx_d_p[0]}]
set_property PACKAGE_PIN AF11 [get_ports {mii_rx_d_n[0]}]
set_property IOSTANDARD LVDS_25 [get_ports {mii_rx_d_p[0]}]
set_property DIFF_TERM TRUE [get_ports {mii_rx_d_p[0]}]
```

### 总结

1.  **对于差分信号**:
    *   **必须**同时约束 `_P` 和 `_N` 两个引脚。
    *   **必须**使用正确的差分I/O标准。
    *   **推荐**使用 `DIFF_TERM` 属性在接收端启用内部差分终端(如果板卡上没有外部终端)。

2.  **对于RX和TX**:
    *   **必须**作为独立的信号组进行约束。
    *   **必须**根据原理图,分别指定它们各自正确的物理引脚位置。
    *   **必须**注意方向(输入/输出),并据此添加正确的时序约束(`set_input_delay`/`set_output_delay`)。

**黄金法则:你的约束文件(XDC/.QSF)必须精确地反映板卡原理图上的物理连接。** 原理图上连了什么引脚,约束文件里就要写什么引脚,一个都不能少。

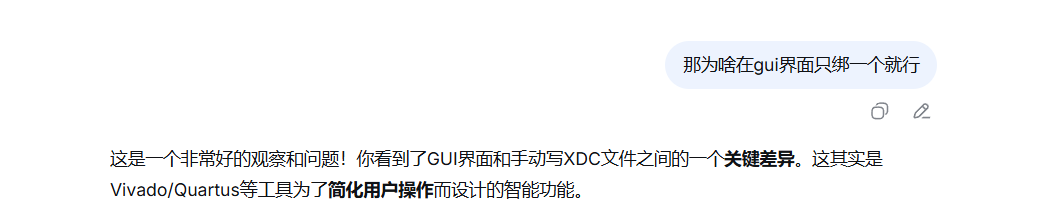

这是一个非常好的观察和问题!你看到了GUI界面和手动写XDC文件之间的一个**关键差异**。这其实是Vivado/Quartus等工具为了**简化用户操作**而设计的智能功能。

根本原因:GUI在后台帮你自动完成了另一部分工作

当你在GUI界面中操作时,工具并不是"只约束了一个",而是根据你的操作**自动推断并补全了整个差分对**。


详细解释GUI的智能行为:

1. **端口名称的智能识别**

FPGA工具(特别是Vivado)的I/O Planning视图会**实时扫描**你的顶层端口名称。当它检测到符合差分对命名惯例的端口(如 `_p`/`_n`, `_P`/`_N`, `_pos`/`_neg` 等)时,会在内部将它们标记为潜在的差分对。

2. **"绑定一个,自动补全另一个"**

当你在GUI中做以下任一操作时:

  • 在"I/O Ports"表格中为 `tx_data_p` 输入引脚号 `AC12`

  • 在"Package"视图上把 `tx_data_p` 拖拽到引脚 `AC12` 上

工具会立即执行以下逻辑:

```tcl

GUI在后台自动为你执行了这些操作:

set_property PACKAGE_PIN AC12 get_ports {tx_data_p}

set_property PACKAGE_PIN AC13 get_ports {tx_data_n} # 自动推断!

set_property IOSTANDARD LVDS_25 get_ports {tx_data_p}

set_property IOSTANDARD LVDS_25 get_ports {tx_data_n} # 自动应用!

```

3. **引脚位置的自动推断**

工具如何知道 `_n` 应该对应 `AC13`?

  • **物理规则**:在FPGA封装中,差分对的P和N引脚在物理位置上是**相邻配对**的

  • **固定偏移**:对于大多数封装,差分对的N引脚通常就是P引脚+1的位置

  • 例如:P引脚在 `AC12` → N引脚就在 `AC13`

4. **在GUI中的视觉反馈**

如果你在Vivado的I/O Planning中操作:

  • 当你分配 `tx_data_p` 到某个引脚时,你会立即看到 `tx_data_n` **自动变成了相邻的引脚**

  • 两个端口在"I/O Ports"表格中会**高亮显示**或用特殊图标标记,表明它们已被识别为差分对

  • 在"Package"视图上,你会看到**两个引脚同时被占用**


验证方法:看看GUI到底做了什么

你可以通过以下方式验证这个自动行为:

方法1:查看生成的XDC文件

  1. 在GUI中完成引脚分配后

  2. 保存约束(`File → Save Constraints`)

  3. 打开生成的XDC文件

  4. 你会看到**完整的约束**,P和N都已经被正确约束了

方法2:使用Tcl命令

在Vivado的Tcl Console中输入:

```tcl

查看所有端口的约束状态

report_property get_ports tx_data_p

report_property get_ports tx_data_n

或者查看整个约束

report_io

```

你会看到两个引脚都已经被约束了。


为什么手动写XDC时不能这样?

GUI的"魔法"是有条件的:

  1. **依赖正确的命名**:只有当你使用工具能识别的差分对命名规则时,这个自动推断才有效

  2. **依赖可用的相邻引脚**:推断的N引脚必须是未被占用且有效的I/O引脚

  3. **依赖封装规则**:工具了解该封装的引脚配对关系

手动写XDC时:

  • 工具**不会**在解析XDC时自动为你补全缺失的差分对约束

  • XDC是**声明式**的 - 你明确声明想要什么,工具就照做

  • 这确保了约束的**确定性和可重复性**


特殊情况:当自动推断失败时

即使是在GUI中,自动推断也可能失败:

  • **非标准命名**:如果你的端口叫 `data_plus` 和 `data_minus`

  • **封装限制**:目标P引脚没有配对的N引脚可用

  • **引脚冲突**:推断的N引脚已被其他信号占用

在这种情况下,你就需要在GUI中**手动为两个引脚都分配位置**,或者使用Tcl命令明确创建差分对:

```tcl

明确创建差分对(当自动识别失败时)

create_generated_clock -name clk_200m -source get_ports sys_clk_p -divide_by 1 get_ports tx_clk_p

```

总结

  • **GUI的"只绑一个"是假象** - 工具在后台自动帮你完成了整个差分对的约束

  • **这是一种用户体验优化**,让操作更简单直观

  • **手动写XDC时需要完整约束**,因为工具不会在解析阶段做自动推断

  • **核心原则**:无论用什么方法,最终都要确保P和N引脚都被正确约束

这就是工程工具设计的智慧:对新手友好(GUI简化操作),同时对专家保持透明和可控性(XDC文件完全手动控制)。

复制代码
这是一个非常好的观察和问题!你看到了GUI界面和手动写XDC文件之间的一个**关键差异**。这其实是Vivado/Quartus等工具为了**简化用户操作**而设计的智能功能。

## 根本原因:GUI在后台帮你自动完成了另一部分工作

当你在GUI界面中操作时,工具并不是"只约束了一个",而是根据你的操作**自动推断并补全了整个差分对**。

---

## 详细解释GUI的智能行为:

### 1. **端口名称的智能识别**
FPGA工具(特别是Vivado)的I/O Planning视图会**实时扫描**你的顶层端口名称。当它检测到符合差分对命名惯例的端口(如 `_p`/`_n`, `_P`/`_N`, `_pos`/`_neg` 等)时,会在内部将它们标记为潜在的差分对。

### 2. **"绑定一个,自动补全另一个"**
当你在GUI中做以下任一操作时:
- 在"I/O Ports"表格中为 `tx_data_p` 输入引脚号 `AC12`
- 在"Package"视图上把 `tx_data_p` 拖拽到引脚 `AC12` 上

工具会立即执行以下逻辑:
```tcl
# GUI在后台自动为你执行了这些操作:
set_property PACKAGE_PIN AC12 [get_ports {tx_data_p}]
set_property PACKAGE_PIN AC13 [get_ports {tx_data_n}]  # 自动推断!
set_property IOSTANDARD LVDS_25 [get_ports {tx_data_p}]
set_property IOSTANDARD LVDS_25 [get_ports {tx_data_n}]  # 自动应用!
```

### 3. **引脚位置的自动推断**
工具如何知道 `_n` 应该对应 `AC13`?
- **物理规则**:在FPGA封装中,差分对的P和N引脚在物理位置上是**相邻配对**的
- **固定偏移**:对于大多数封装,差分对的N引脚通常就是P引脚+1的位置
- 例如:P引脚在 `AC12` → N引脚就在 `AC13`

### 4. **在GUI中的视觉反馈**
如果你在Vivado的I/O Planning中操作:
- 当你分配 `tx_data_p` 到某个引脚时,你会立即看到 `tx_data_n` **自动变成了相邻的引脚**
- 两个端口在"I/O Ports"表格中会**高亮显示**或用特殊图标标记,表明它们已被识别为差分对
- 在"Package"视图上,你会看到**两个引脚同时被占用**

---

## 验证方法:看看GUI到底做了什么

你可以通过以下方式验证这个自动行为:

### 方法1:查看生成的XDC文件
1. 在GUI中完成引脚分配后
2. 保存约束(`File → Save Constraints`)
3. 打开生成的XDC文件
4. 你会看到**完整的约束**,P和N都已经被正确约束了

### 方法2:使用Tcl命令
在Vivado的Tcl Console中输入:
```tcl
# 查看所有端口的约束状态
report_property [get_ports tx_data_p]
report_property [get_ports tx_data_n]

# 或者查看整个约束
report_io
```
你会看到两个引脚都已经被约束了。

---

## 为什么手动写XDC时不能这样?

### GUI的"魔法"是有条件的:
1. **依赖正确的命名**:只有当你使用工具能识别的差分对命名规则时,这个自动推断才有效
2. **依赖可用的相邻引脚**:推断的N引脚必须是未被占用且有效的I/O引脚
3. **依赖封装规则**:工具了解该封装的引脚配对关系

### 手动写XDC时:
- 工具**不会**在解析XDC时自动为你补全缺失的差分对约束
- XDC是**声明式**的 - 你明确声明想要什么,工具就照做
- 这确保了约束的**确定性和可重复性**

---

## 特殊情况:当自动推断失败时

即使是在GUI中,自动推断也可能失败:
- **非标准命名**:如果你的端口叫 `data_plus` 和 `data_minus`
- **封装限制**:目标P引脚没有配对的N引脚可用
- **引脚冲突**:推断的N引脚已被其他信号占用

在这种情况下,你就需要在GUI中**手动为两个引脚都分配位置**,或者使用Tcl命令明确创建差分对:

```tcl
# 明确创建差分对(当自动识别失败时)
create_generated_clock -name clk_200m -source [get_ports sys_clk_p] -divide_by 1 [get_ports tx_clk_p]
```

## 总结

- **GUI的"只绑一个"是假象** - 工具在后台自动帮你完成了整个差分对的约束
- **这是一种用户体验优化**,让操作更简单直观
- **手动写XDC时需要完整约束**,因为工具不会在解析阶段做自动推断
- **核心原则**:无论用什么方法,最终都要确保P和N引脚都被正确约束

这就是工程工具设计的智慧:对新手友好(GUI简化操作),同时对专家保持透明和可控性(XDC文件完全手动控制)。
相关推荐
仲南音16 小时前
Xilinx FPGA——时钟IP核MMCM、PLL
fpga开发
I'm a winner1 天前
基于Xilinx FPGA的LVDS高速串行通信系统(三)--数据训练及握手机制【文末源码】
fpga开发
upper20201 天前
coremark移植坑之-nostartfiles -nostdlib参数
学习·fpga开发·coremark移植·riscv设计
Eloudy2 天前
Vivado 纯命令行构建 FPGA 项目教程
fpga开发
Rambo.xia2 天前
AXI跨时钟域与数据一致性——CDC FIFO深度不够、写后读冒险、多Master仲裁、乱序返回,出了Bug根本查不出来
fpga开发·bug
upper20202 天前
FPGA部署卷积神经网络识别MINST图片
fpga开发·卷积神经网络·minst·minst识别·部署神经网络·神经网络识别图片
你是我的解忧王子2 天前
嵌入式 ADC采样 原始数据分析上层(平均值 波动率 正态分布 线性补偿 系统误差)
fpga开发·数据挖掘·数据分析
9527华安3 天前
FPGA纯verilog代码ISP图像处理培训教程,基于IMX214,提供工程源码+视频教程+FPGA开发板
图像处理·fpga开发·isp·imx214·mipi
千寻xun3 天前
二、实战篇-NVME SSD控制之ZYNQ实现(六)-读写NVME SSD硬盘数据
fpga开发·nvme·nvme ssd
千寻xun3 天前
二、实战篇-NVME SSD控制之ZYNQ实现(三)
fpga开发·nvme ssd·nvme协议
