IPQ5322 Wi-Fi 7 SoC 路由器方案介绍

一、前言:Wi-Fi 7 时代的 SoC 演进

自 IEEE 802.11be(Wi-Fi 7)标准确立以来,家庭与企业级无线网络进入了超高速与低延迟 的新阶段。

Wi-Fi 7 的核心特性包括:

  • 320 MHz 频宽:带宽翻倍,吞吐能力显著提升;

  • 4K QAM(4096-QAM):调制效率提升 20%;

  • 多链路操作(MLO):多频段并发传输,降低时延;

  • 多用户 OFDMA / MU-MIMO:多终端同时高效通信;

  • 改进的 TWT、Preamble Puncturing 等特性:进一步提升频谱利用率。

在这一背景下,高通 Qualcomm 推出了新一代 Wi-Fi 7 平台------IPQ5322

它是继 IPQ5018(Wi-Fi 6 中端 SoC)后的升级版本,

定位于高性能、低功耗、成本可控的家庭与企业级路由器/网关/接入点方案。

二、芯片概述:IPQ5322 的定位与应用场景

定位

IPQ5322 是 Qualcomm Networking Pro 系列的中高端 Wi-Fi 7 控制 SoC,

目标应用包括:

  • 家用路由器、Mesh 主节点

  • 运营商光猫 / 网关(CPE / ONU)

  • 企业接入点(AP)

  • 工业物联网无线控制器

关键特性概览(摘自 Qualcomm 数据手册)

模块 主要规格 功能说明
Wi-Fi 子系统 2.4 GHz 2×2 802.11be(集成 PA/LNA)支持外接多射频组合 (2+2, 2+4, 2+2+4) 可扩展 5G/6G GHz 频段,实现双频/三频路由
CPU 子系统 四核 Cortex-A53 @ 1.5 GHz 高能效处理核心,支持 OpenWrt/QSDK
以太网子系统 2× USXGMII / SGMII+ 接口 支持 10/5/2.5/1 GbE,WAN-LAN 双向 20 Gbps 吞吐
内存 DDR3L/DDR4 16-bit @ 1866/2400 MT/s (最大 3 GB) 性能与成本兼顾
存储接口 SPI NOR / NAND / eMMC 4.5 (HS200) 满足路由/网关固件需求
安全子系统 Datapath Security Engine (1.6 Gbps)TrustZone + QTEE 提供 AES/SHA/3DES 硬件加速与安全启动
多媒体接口 I²S / TDM / PCM 音频 适配语音助手、Mesh 语音链路
封装 14 mm × 14 mm MRQFN-251 高密度 QFN 封装,散热与成本平衡

三、系统架构总览

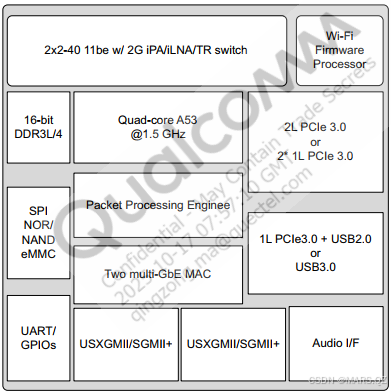

下图展示了 IPQ5322 的典型系统框架:

整体采用模块化结构,兼顾高性能路由、Mesh 回程、IoT 扩展及安全计算等多场景。

四、核心子系统解析

4.1 Wi-Fi 子系统

  • 支持 IEEE 802.11be (2.4 GHz 2×2/40 MHz),内置 iPA/iLNA/TR 开关;

  • 通过 PCIe 可外接 QCN9074 或 QCN6274 等 5 GHz / 6 GHz 射频,实现 2+2+4 或 2+4+4 多射频方案;

  • 支持 4K QAM、MU-MIMO、OFDMA、MLO;

  • 目标场景:家庭 Mesh 主节点、CPE 双频路由、车载 AP 等。

4.2 网络与以太网子系统

  • 集成 2 个 USXGMII SerDes 接口,支持 10/5/2.5/1 GbE PHY;

  • 兼容 SGMII+ (2.5 G) 与 SGMII (1 G);

  • Packet Processing Engine 支持:

    • VLAN / QoS 硬件加速;

    • PPTP、L2TP、GRE 隧道卸载;

    • WAN--LAN 双向 20 Gbps 吞吐(128 B 包长以上)

  • 可灵活配置 WAN/LAN 端口,实现 多千兆 / 万兆 Mesh 回程。

4.3 CPU 与 内存子系统

  • Quad-core Cortex-A53 @ 1.5 GHz;

  • 支持 DDR3L / DDR4 (16-bit, 最高 3 GB, 2400 MT/s);

  • 存储:SPI NOR / SPI NAND / eMMC 4.5 (HS200);

  • 内建 16-bit DDR 控制器,功耗与带宽平衡良好。

4.4 安全与可信执行

  • Datapath Security Engine:支持 AES-128/192/256、SHA 1-512、3DES 等;

  • 吞吐率最高 1.6 Gbps;

  • Trust Management Engine (TME) 提供 Root of Trust 与 安全启动;

  • 支持 ARM TrustZone 与 QTEE(Qualcomm Trusted Execution Environment),满足运营商与企业安全要求。

4.5 接口与扩展能力

  • PCIe 3.0

    • 多配置模式: (1 × 2 L + 1 × 1 L + USB 3.0)、(3 × 1 L + USB 2.0) 等;

    • 可接 Wi-Fi 射频模块、5G 模组或 NVMe SSD;

  • USB 3.0 / 2.0 接口;

  • Audio I/F:I²S / TDM / PCM 接口,可用于语音交互;

  • GPIO 组 支持 1.8 V / 3.3 V 电平、可编程拉电阻;

  • UART / SPI / I²C / PWM 接口丰富。

五、硬件设计与电源要点

  • DDR 设计:16-bit 总线、阻抗 50 Ω、长度匹配 ±25 mil;

  • PCIe / USB 复用注意:Combo RX/TX 可切换为 USB 3.0;

  • 电源序列:遵循 Power-on Sequence (见 datasheet 第 3.3 节);

  • 散热建议:14 × 14 mm QFN 底部 Pad 需焊接至 GND 大铜面;

  • 电源架构:外部 PMIC + 内部 LDO 组合,核心 VDD 1.2 V、IO 1.8 V、RF 0.95 V。

六、典型应用方案与性能评估

1. 家用 Wi-Fi 7 双频 Router

  • IPQ5322 + QCN6274 (5 GHz 4×4)

  • 实现 2.4 G 2×2 + 5 G 4×4 组合;

  • WAN/LAN 各 10 Gbps 口,典型吞吐 > 17 Gbps。

2. 企业级 AP / Mesh 节点

  • 双 USXGMII 接口 = 主从 Mesh 回程;

  • 支持 Zero-Wait DFS、WPA3 Enterprise;

  • 可扩展 PoE 供电 与 I²S 语音通道。

3. 智能 CPE / 边缘 网关

  • PCIe 扩展 5G 模组或 NVMe SSD;

  • USB 3.0 外接 存储 或 蓝牙控制单元;

  • 支持 IoT 设备 聚合 与 VPN 加速。

七、总结与展望

IPQ5322 作为 Qualcomm Wi-Fi 7 家族的重要成员,

性能、功耗、成本、扩展性 之间实现了优雅平衡。

其特征可概括为:

  • Wi-Fi 7 原生支持(2.4 GHz + 多射频扩展);

  • 高性能 WAN-LAN 数据通路(20 Gbps 硬件加速);

  • 安全可信执行环境 (QTEE)

  • 多场景适配(Mesh、CPE、AP、IoT 网关)。

未来,IPQ5322 将与 QCN9274 / QCN9074 系列协同,

在 Wi-Fi 7 Mesh 路由、企业 AP、车载无线 等领域构建更强的连接体验,

成为下一代高通 Wi-Fi 生态的重要基石。

八、参考资料

  • Qualcomm Technologies Inc. IPQ5322 Wi-Fi Access Point SoC Data Sheet, Rev. AL

  • IEEE 802.11be Draft Specification

  • Qualcomm QCN9074/QCN6274 Radio Datasheet
