手机在初次联网的底层流程-关于EPC信令附着

关于EPC信令附着

时隔三年,自从大三秋招开始就没有再动过博客,,后面也因为工作原因断更了很久很久,这里会重新整理一些新的东西,也算对笔者两年的工作做一个总结,也算一个新的出发。

业务场景:
大白话版本

各位大佬们有想过这样一个问题嘛?你的手机每一次开关机,断网重连,乘高铁的时候快速更换基站的服务区(其实这个过程也算,只不过你察觉不到,)等等,都要重新连数据流量(当然你也可以说我连的是wife),那这个连接数据流量的过程到底发生了什么?你的手机完成了那些交互?

本文是从4G场景出发,对以上情况的连接做一个底层的描述,不是通讯行业人员也可以当作小tips来看,不需要关注数据包和方法的具体细节,只需要看实现的过程就好。

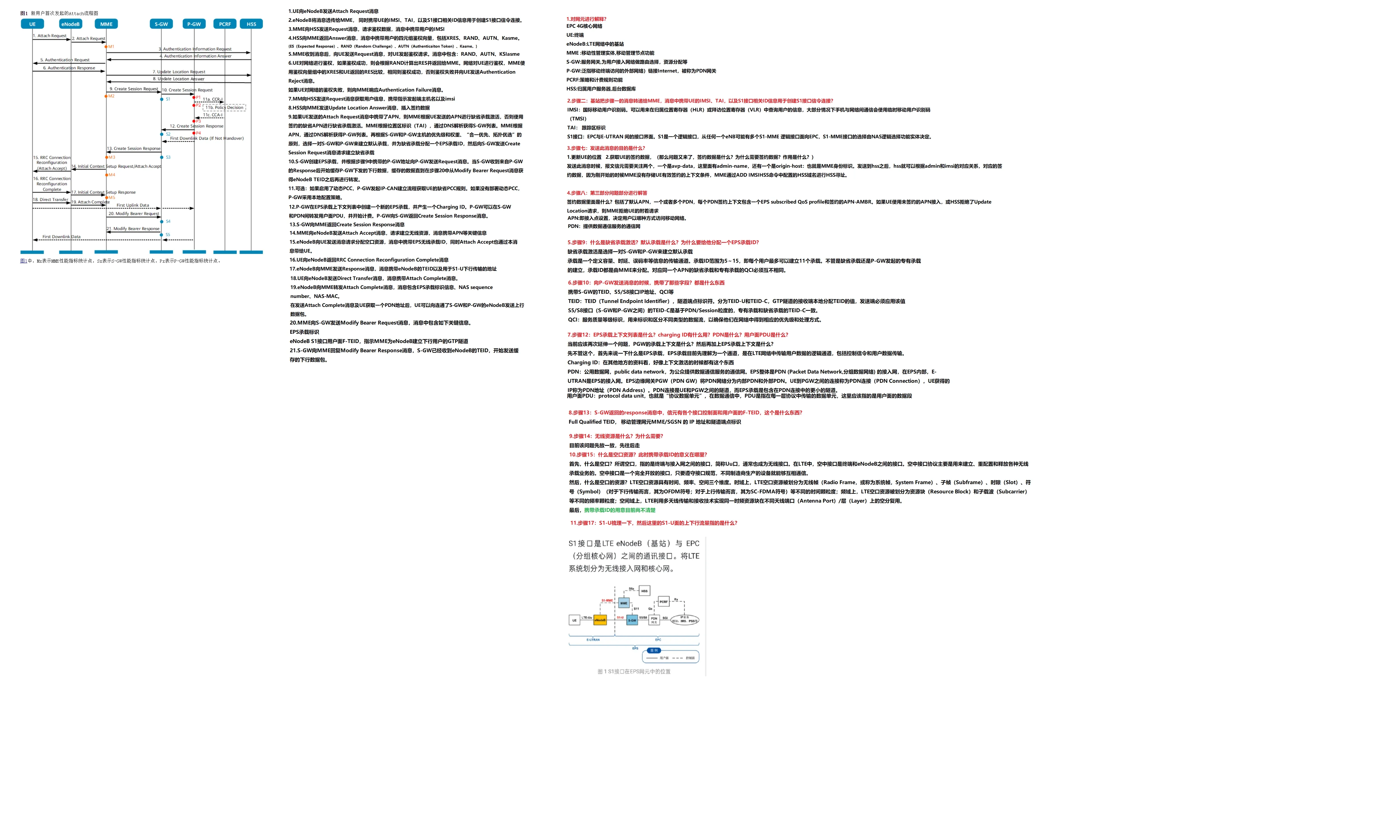

关于下图的最右边,是对一些可能出现的疑问做的梳理,如果哪里有疑问可以留言,看到会回复的

详细叙述

EPC(Evolved Packet Core)信令附着流程是LTE网络中终端(UE)与核心网建立连接的基础过程。

当UE首次开机或从无网络覆盖区域重新进入有覆盖区域时,会自动发起EPC信令附着流程,以注册到网络并获取IP地址等资源。并且UE在移动过程中会定期执行TAU流程,若TAU定时器超时或跨跟踪区(TA)移动,可能触发重新附着以更新网络侧位置信息。

若目标MME无法从源MME获取UE上下文,也可能要求UE重新执行附着流程。

最后,当UE因为AN释放为空闲态的时(当然不止这一个办法可以转为空闲态),要重新转为连接态,此时若网络上下文丢失或者无效,也需要重新附着。

这里是4G4G4G4G!!!!!!(5G笔者其实偷懒了没有详细画一遍)

关于5G,其实流程和4G相比没有太多改变,这里就不用5G框架图再来一次了,就单单做一个简化的叙述:

1.UE发起注册流程,消息通过RAN到达AMF

2.AMF完成鉴权,向UDM注册并获取用户的签约数据信息

3.UDM返回的签约信息到达AMF服务,AMF保存用户信息

4.AMF向PCF发消息获取用户策略

5.PCF返回策略消息给AMF

6.AMF根据PCF和UDM返回的消息完成策略控制,GUTI分配处理后,向UE返回消息

总结

笔者需要在这里叙述一下,其实我不是核心网的工作人员,所以很多东西了解的不是很深,但是大概的框架以及一些粗浅的东西可以为读者们解答,如果有兴趣了解笔者之前的业务,可以查看下一篇博客
