基于单片机的 220v车载逆变电源的设计与制作(论文+图纸)

2.1 总体方案设计

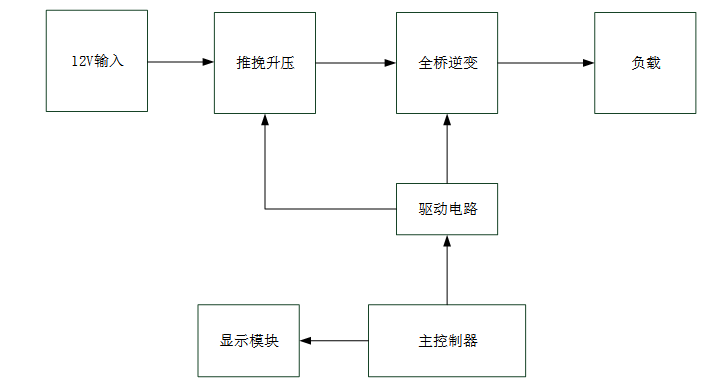

在本次12v220v车载逆变电源的设计与制作设计中,拟围绕单相逆变器的设计而展开,在输入端采用车载12V蓄电池作为输入,通过由SG3525构成的推挽升压电压,将12V升压到311V,然后通过全桥逆变电路,将311V直流电转为220V交流电进行输出,其中在逆变部分,系统采用STM32F103单片机芯片作为主控制器,通过定时器产生思路SPWM波实现逆变器的开关控制,从而实现电能转换,并通过OLED液晶显示相应的参数信息,系统架构如图2.1所示。
