在汽车智能座舱不断升级的今天，中控屏已成为驾驶体验的核心，而这一切的背后，离不开一项精密制造工艺，基于机器视觉的FPC模切技术。

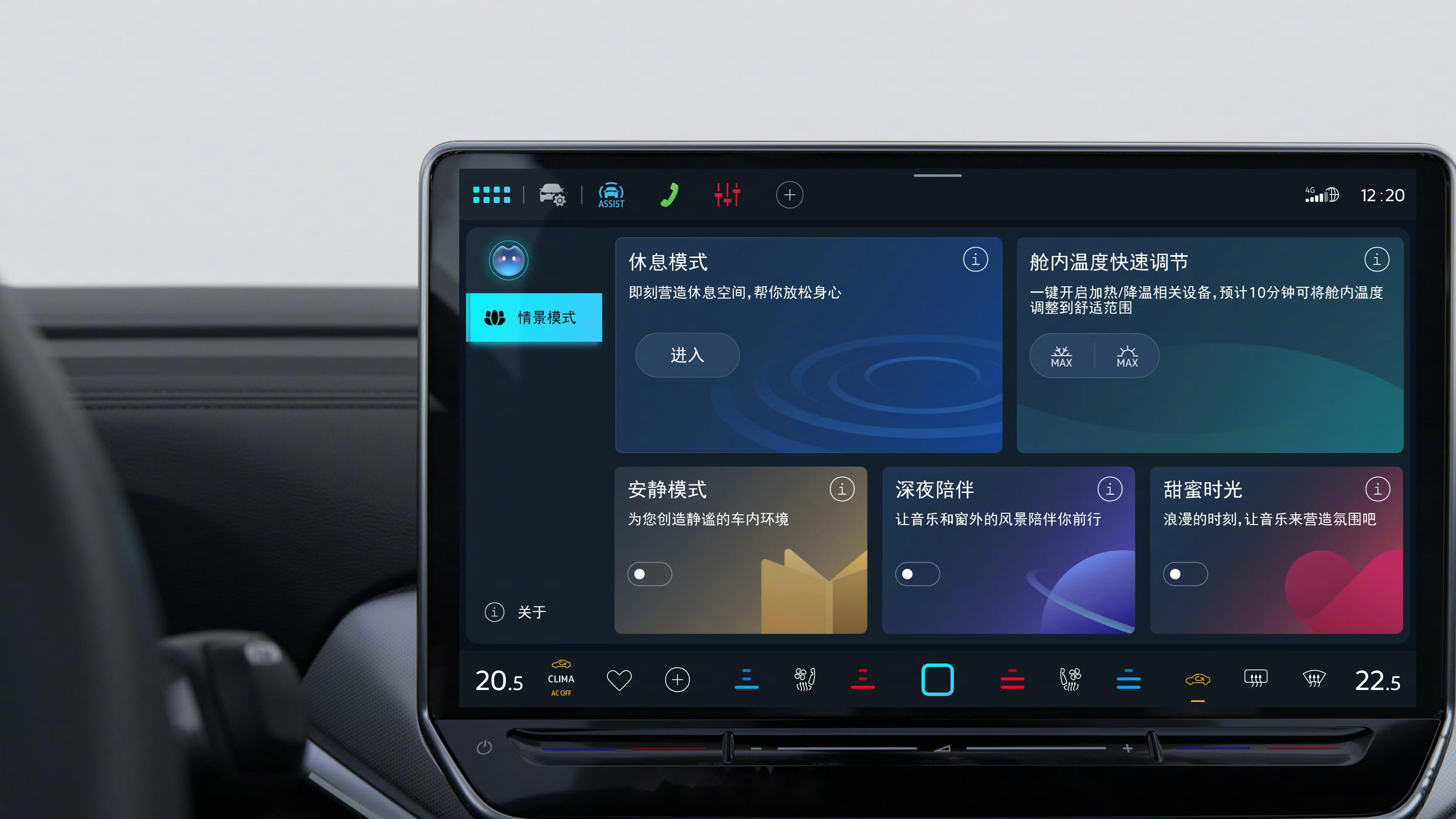

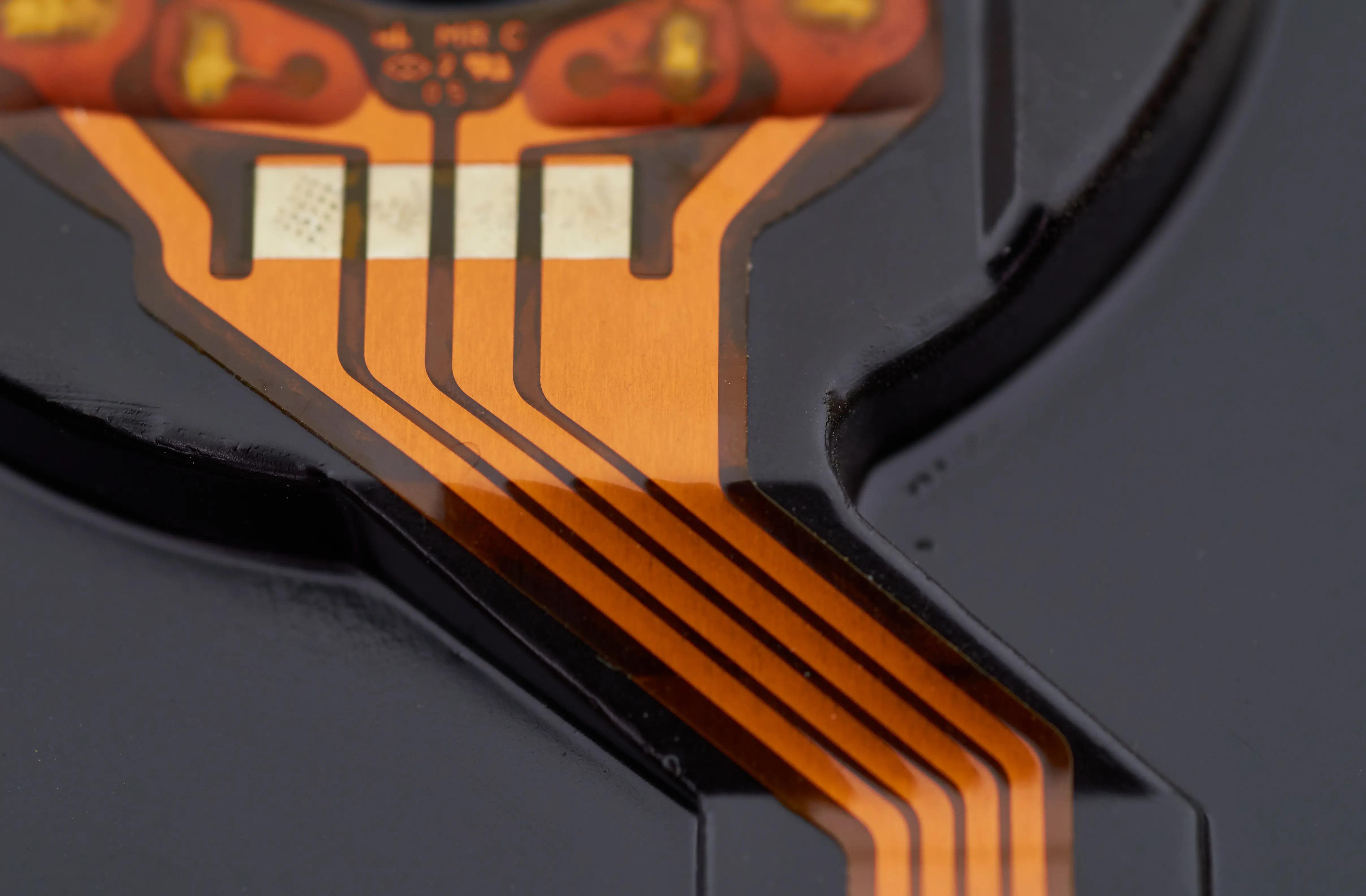

在现代汽车制造中，中控屏幕作为人车交互的核心界面，其制造精度直接影响着整车的科技质感与用户体验。柔性电路板（FPC）作为连接中控屏与主板的桥梁，其裁切精度要求极为苛刻，传统机械定位方式已难以满足。在FPC制程中，任何微小的偏差都可能引发线路短路或信号干扰，导致屏幕功能异常。随着MasterAlign视觉系统的引入，FPC模切工艺迎来智能化的升级。
视觉对位系统结合了机器视觉与运动控制技术，成为应对FPC模切挑战的理想解决方案。MasterAlign系统通过高分辨率相机捕捉产品特征，再通过精密算法计算位置偏差，最终引导执行机构完成精准模切。

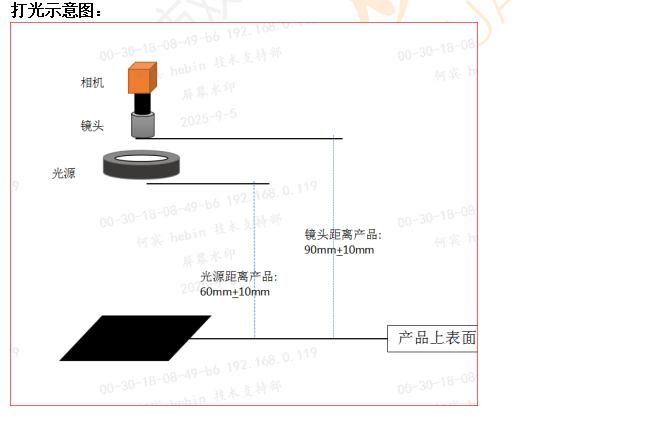

在汽车中控屏FPC的模切过程中，定位精度是核心指标。MasterAlign视觉系统搭载超高清工业相机，配合双镜头设计，可实现±0.01mm的定位精度，远超传统机械定位的精度。面对FPC材料因温度变化或机械应力产生的形变，系统采用协同定位架构，能在0.08秒内完成图像采集、形变分析和刀轨修正的全流程。

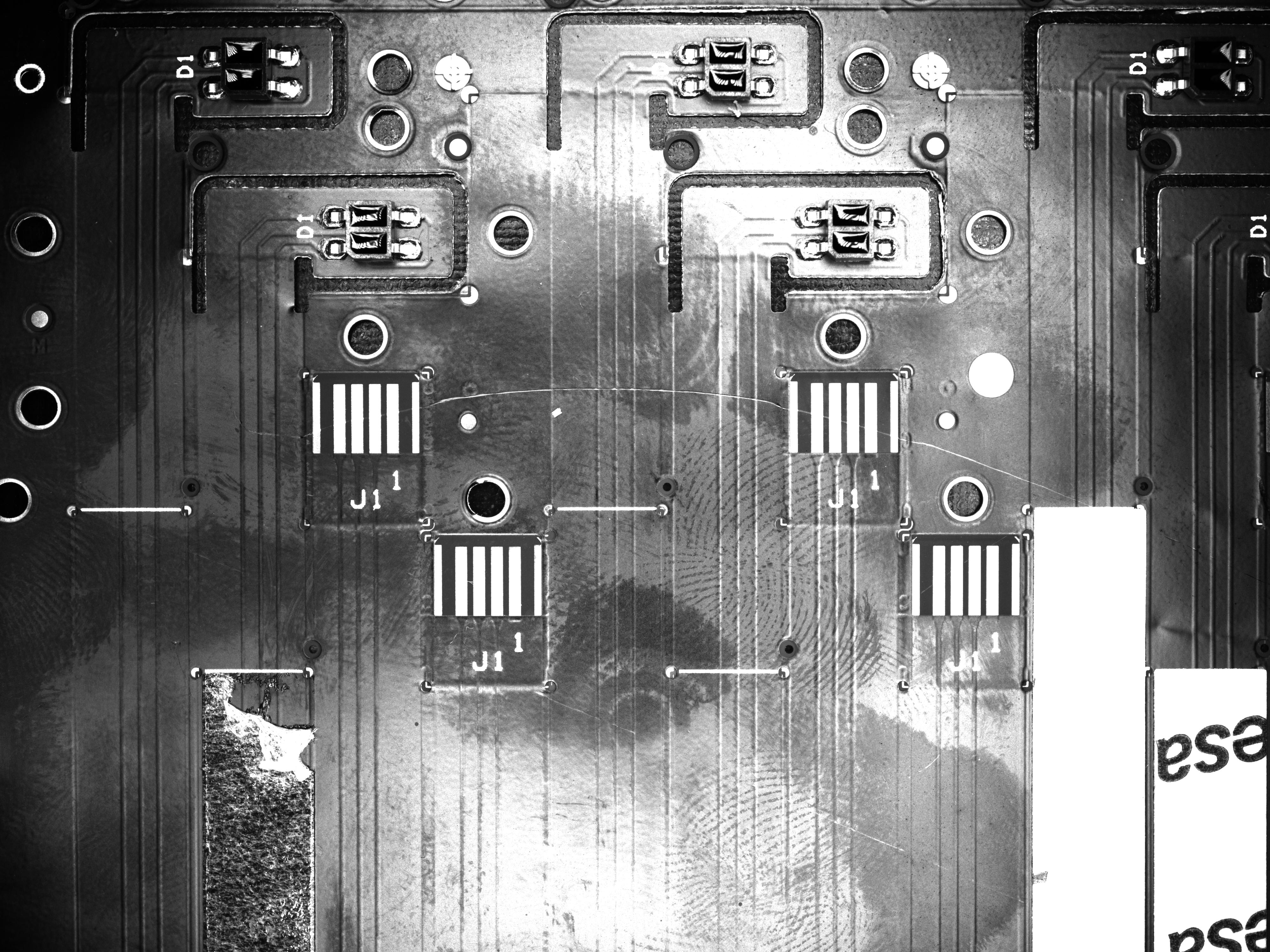

当检测到材料热胀冷缩或机械振动偏移时，系统的动态补偿模块能在5ms内调整裁切路径，将加工精度稳定控制在标准范围内。在双Mark点定位方法的支持下，系统能够精准识别FPC表面的微观特征，即使面对高反光或低对比度的复杂工况，仍能保持稳定的识别能力。

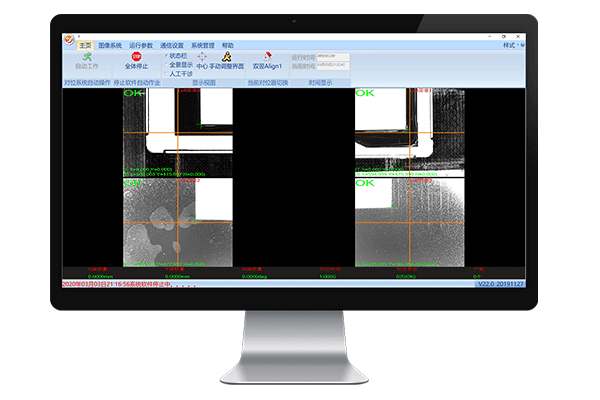

复杂的机器视觉系统并不意味需要复杂的操作。MasterAlign视觉对位软件设计了直观的可视化操作界面，将复杂的对位参数和流程转化为图形化操作界面。软件分为后台配置界面和运行界面两大模块，操作人员无需编程基础，只需通过简单的参数设置，即可根据不同的FPC规格与裁切要求，快速完成系统配置与调试。
在汽车中控屏FPC模切过程中，可视化界面实时显示图像采集、特征识别、坐标计算和运动补偿的全过程。操作者可以一目了然地监控每个环节的运行状态，迅速定位并解决生产中出现的异常情况。
MasterAlign软件的通讯兼容性也十分强大，支持与多种品牌PLC和机械手的无缝对接，通过IO、串口等常用通讯方式与整个设备控制系统进行数据交换。这种跨平台的兼容性，使汽车电子制造商能够在不改造现有生产线的情况下，快速引入视觉对位模切系统。

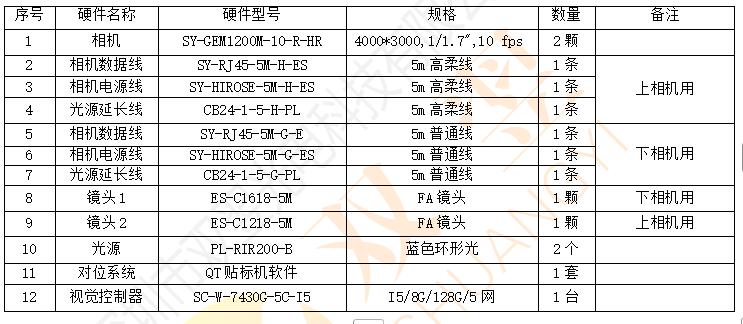

配置清单如下：
机器视觉技术在汽车中控屏FPC模切中的应用，代表了智能制造在汽车电子领域的一个缩影。MasterAlign视觉系统通过像素级定位技术、毫秒级响应速度和智能化的可视化界面，成功解决了FPC模切中的精度、效率和稳定性难题。
随着汽车中控屏幕向更大尺寸、更高分辨率和更柔性化的方向发展，FPC模切工艺将面临更为严峻的精度挑战。而机器视觉技术与柔性电路板模切工艺的深度融合，不仅提升了汽车智能座舱的制造水准，更为整个汽车电子产业的高质量发展提供了坚实的技术支撑。
在智能化、网联化的大趋势下，这种精密、高效、可靠的制造模式，将成为推动汽车产业转型升级的重要力量。
