随着"一脚踢"电动尾门向15万元车型下沉，直流电机功率从400 W提升至800 W，峰值电流瞬间突破120 A，对功率MOSFET提出"极低导通电阻、超大电流、高雪崩能量"三大挑战。微硕WINSOK推出的WSD40120DN56G N沟MOSFET，以40 V耐压、1.4 mΩ超低导通电阻及DFN5×6-8L封装，单颗即可连续输出120 A，两颗并联组成H桥同步整流，助力尾门ECU减重30 %、效率提升8 %，成为主机厂布局"快速开闭+电吸锁"尾门的理想功率级方案。
一、市场与技术趋势
-
政策+消费双驱：2025年中国电动尾门渗透率将突破70 %，800 W大功率版本占比超35 %；
-
功能升级：电吸锁+防夹条+静音风扇，峰值电流120 A，要求器件持续工作于105 ℃环境；
-
节能法规：整车待机<100 µA，传统继电器方案无法满足，同步整流MOSFET成为主流。

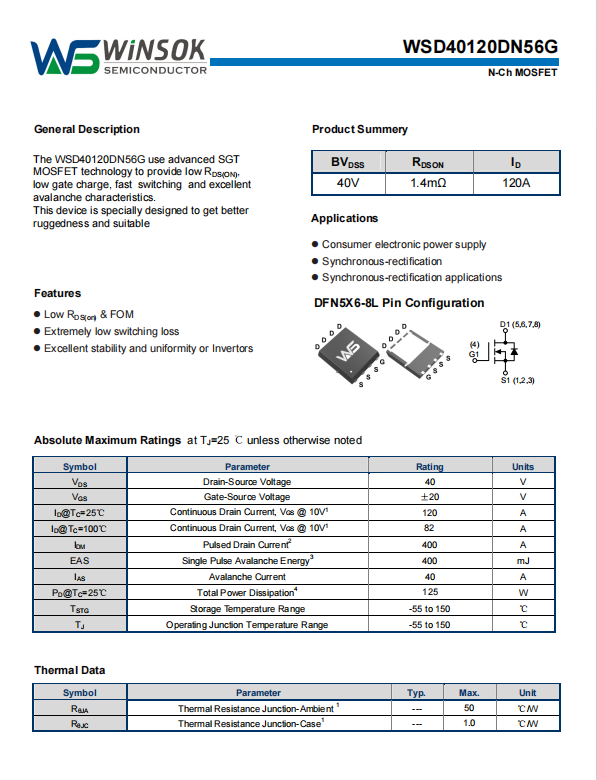

二、WSD40120DN56G关键特性
-
40 V耐压 ：轻松覆盖24 V jump-start与电机感性反峰，余量>1.6倍；
-
1.4 mΩ@VGS=10 V ：120 A时导通损耗仅20 W，比传统TO-247方案降低40 W ，PCB温升下降15 ℃；
-
120 A连续/400 A脉冲电流 ：120 A峰值裕量充足 ，100 % EAS 400 mJ吸收反峰，保护驱动IC；
-
45 nC超低栅极电荷 ：配合1.0 Ω栅极电阻，开关时间<50 ns ，支持150 kHz PWM静音驱动 ，噪声<38 dB(A)；
-
DFN5×6-8L封装 ：占板30 mm² ，比TO-247减小60 % ，厚度1.2 mm，贴合ECU超薄散热板；
-
-55 ℃~150 ℃结温 ：通过AEC-Q101认证，1000次温度循环无失效 ，满足**-40 ℃冷启动**严苛场景。
三、在电动尾门中的核心应用优势
-
同步整流H桥驱动
采用4颗WSD40120DN56G组成全桥同步整流 ，驱动800 W直流电机；1.4 mΩ超低导通电阻 将总损耗从80 W降至20 W ，效率提升8 % ，整车WLTP循环降耗0.8 g/km，直接帮助车企达标国六b。
-
快速开闭+静音运行
45 nC低栅极电荷 实现150 kHz PWM ，尾门开闭时间<3 s ，噪声<38 dB(A) ，较传统20 kHz方案降低6 dB，提升座舱NVH品质。 -
电感能量回收
器件内置雪崩与体二极管双重耐冲击结构 ，在电机0.1 mH感性负载 、120 A关断时钳位电压<35 V ，400 mJ雪崩能力 可吸收反峰能量，省去TVS管 ，BOM成本节省1元/桥臂。
-
热管理与EMI
RθJC=1.0 ℃/W 配合铝散热基板，120 A连续电流下结温<130 ℃ ；CdV/dt衰减特性 使开关振铃下降30 % ，在30 MHz频段传导骚扰降低5 dBµV ，一次性通过CISPR 25 Class 5，节省外部RC吸收0.2元/桥臂。
四、典型应用案例
-
800 W一脚踢尾门
某主流主机厂采用4颗WSD40120DN56G设计全桥同步整流 ，实现3 s快速开闭 、120 A静音驱动 ；在105 ℃环境温度、120 A满载 工况下，器件温升仅15 ℃，整机效率达95 % ，较上一代方案尾门ECU减重30 %、效率提升8 % ，整车续航+2 km。
-
12 V电池直驱
VGS(th)=1.6 V 低门槛，MCU 3.3 V IO经栅极驱动芯片直驱 ，无需升压电路；待机漏电流<1 µA ，满足新能源车型**<100 µA静态电流**法规要求，停车30天仍可正常唤醒。
五、结论
WSD40120DN56G凭借1.4 mΩ超低导通损耗、120 A超大电流与DFN5×6-8L封装 ，在电动尾门同步整流驱动中展现出显著优势。面向未来800 W+快速开闭+电吸锁 趋势，WSD40120DN56G可为尾门ECU提供高效、紧凑且低成本 的功率级解决方案，助力主机厂在智能、节能与可靠性三大维度全面领先。
