内含32位MCU的无线收发芯片XL2422

本芯片是一款高性能低功耗的 SOC 集成无线收发芯片,集成 M0 核 MCU,工作在 2.400~2.483GHz 世界通用 ISM 频段。该芯片集成了射频接收器、射频发射器、频率综合器、GFSK 调制器、GFSK 解调器等功能模块,并且支持一对多线网和带 ACK 的通信模式。发射输出功率、工作频道以及通信数据率均可配置。芯片已将多颗外围贴片阻容感器件集成到芯片内部。容易过 FCC 等认证。

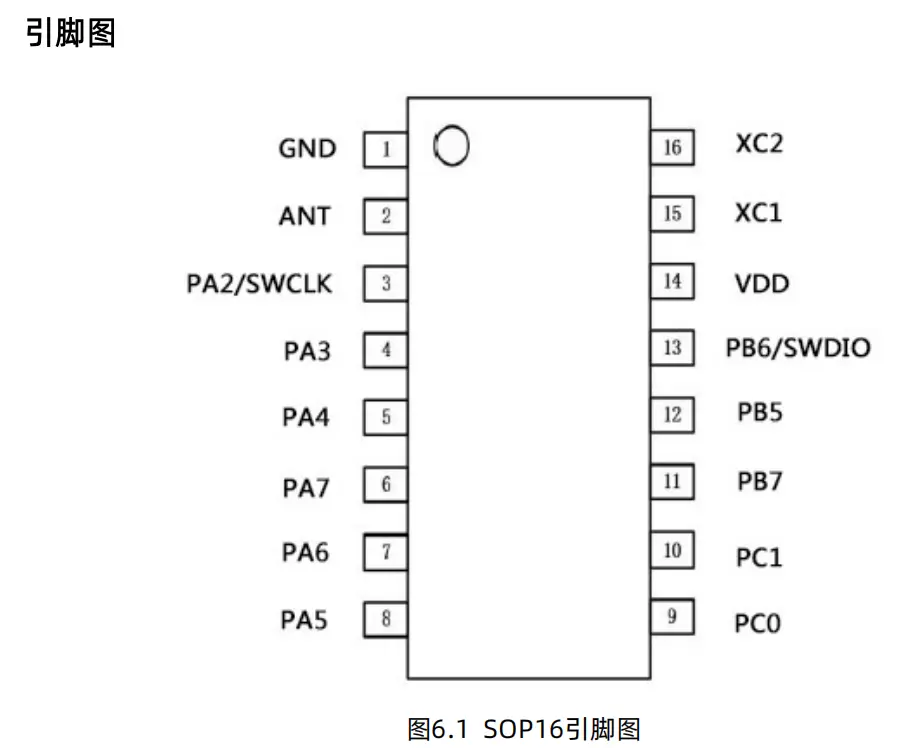

芯片内含 32 位 ARM® Cortex®-M0 + 内核 MCU,宽电压工作范围的 MCU。嵌入 24Kbytes flash 和 3Kbytes SRAM 存储器,最高工作频率 24MHz。包含多种不同封装类型多款产品。芯片集成多路 I2C、USART 等通讯外设,1 路 12bit ADC,2 个 16bit 定时器,以及 2 路比较器,SOP16 封装。

应用领域

无线鼠标键盘

无线游戏手柄

有源无线标签

电视和机顶盒遥控器

遥控玩具

智能家居及安防系统
