0 本节主要内容
问题描述
解决思路
1 问题描述
-
1）用什么物理介质来传输数据？
是使用双绞线、同轴电缆、光纤，还是通过无线电波（如Wi-Fi、蓝牙）等无线方式？
-
2）如何将数字比特（0和1）转换成可在物理介质上传输的信号？
比如，用多高的电压表示"1"？用什么频率或相位变化来代表"0"？这就是信号编码或调制的问题。
-
3）数据传输速率应该是多少？
每秒传输多少比特（bps）？物理介质和信号方式能支持多高的速率？
-
4）传输过程中信号变弱或失真了怎么办？
信号在长距离传输中会衰减，还会受到噪声干扰，如何保证接收端能正确识别原始比特？
-
5）如何实现发送端和接收端的同步？
接收方如何知道每个比特从何时开始、到何时结束？如何保持双方的时钟一致，避免错位？
-
6）物理连接的接口和标准是什么？
插头插座的形状、引脚定义、电压范围、电气特性等应该如何统一，以确保不同设备可以物理互通？
-
7）数据是单向传，还是可以双向传？
是只能一方发另一方收（单工），还是可以轮流发送（半双工），或者同时收发（全双工）？
-
8）网络设备在物理上如何连接？
是点对点连接，还是所有设备接在一条总线上？或者是星型、环型等拓扑结构？
-
9）如何延长信号的传输距离？
当信号衰减严重时，是否需要中继器或集线器来放大和再生信号？
-
10）如何应对电磁干扰和串扰？
周围的电器或相邻线缆产生的干扰会影响信号，应采取何种物理措施（如屏蔽）来减少影响？
2 解决思路
针对计算机网络物理层10个核心问题，具体技术解决方案如下：
1）用什么物理介质来传输数据？
解决方案：根据应用场景选择合适的传输介质。
-
双绞线（Twisted Pair） ：用于短距离局域网（如以太网），成本低、易于安装。分为非屏蔽（UTP）和屏蔽（STP）两种。
-

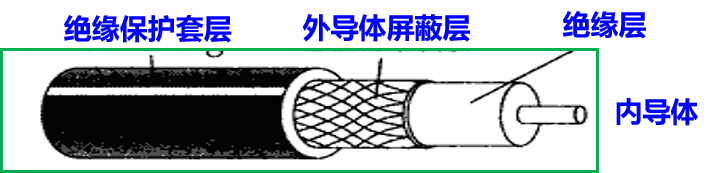

同轴电缆（Coaxial Cable） ：曾用于早期以太网和有线电视，抗干扰较强，现多被光纤取代。
-

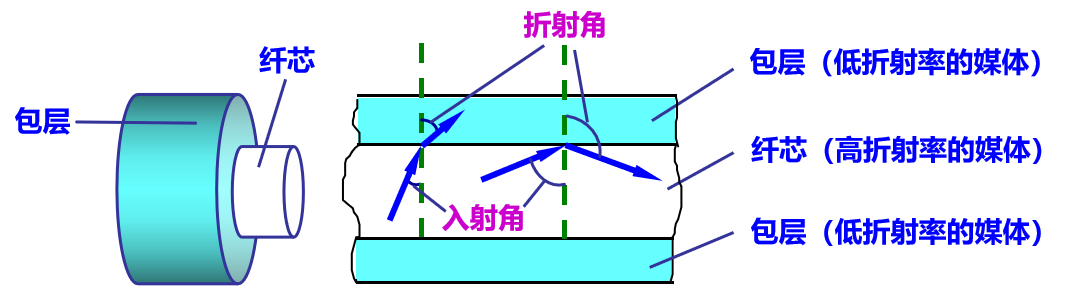

光纤（Fiber Optic） ：利用光脉冲在玻璃或塑料纤维中传输数据，带宽极高、传输距离远（可达数十甚至上百公里）、抗电磁干扰，适用于骨干网、数据中心互联。
-

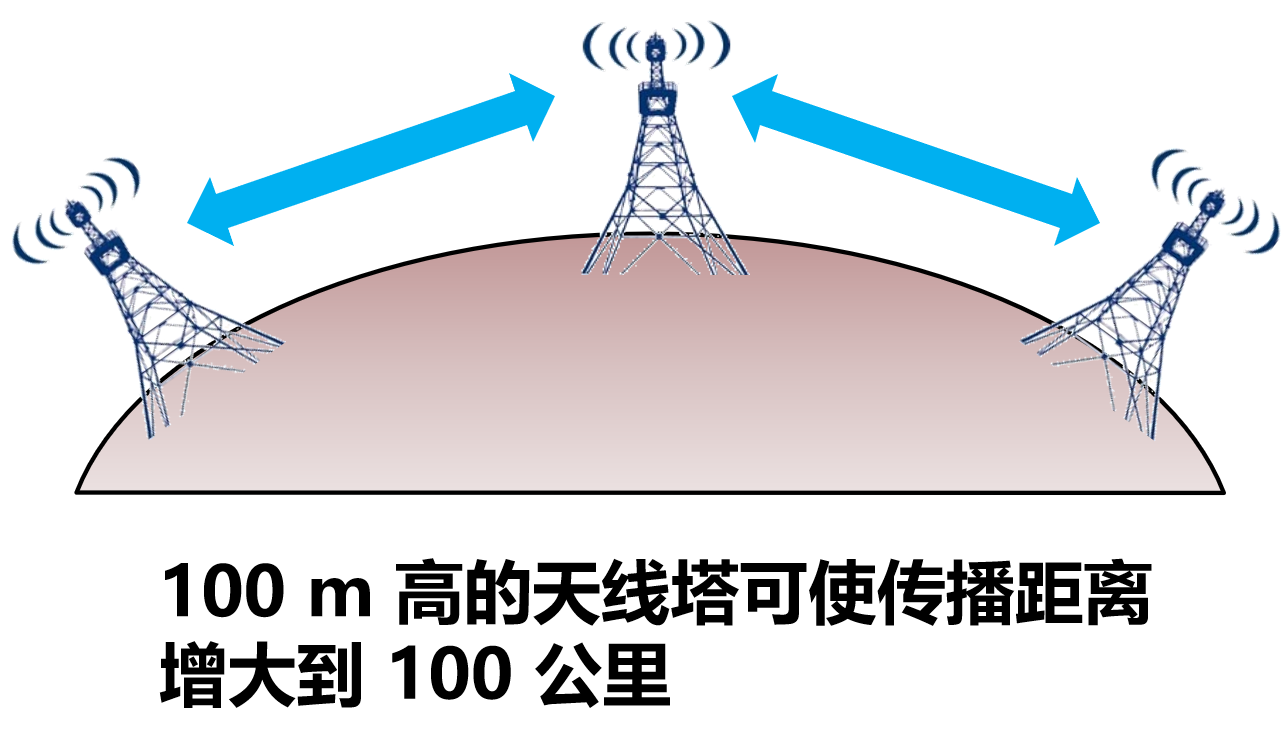

无线介质（Wireless） ：通过无线电波（如Wi-Fi 2.4GHz/5GHz、蓝牙、5G）传输，适用于移动设备和难以布线的环境。
2）如何将数字比特（0和1）转换成可在物理介质上传输的信号？
解决方案 ：采用数字编码 （Digital Encoding）或调制技术（Modulation）。
- 数字编码 （用于有线）：如曼彻斯特编码 （Manchester Encoding），在每个比特周期中间进行电平跳变，实现自同步；或4B/5B编码，将4位数据映射为5位码，提高同步性和带宽利用率。
- 调制技术 （用于无线或模拟信道）：如ASK （幅移键控）、FSK （频移键控）、PSK （相移键控）、QAM（正交幅度调制），将数字信号调制到载波上进行传输。
3）数据传输速率应该是多少？
解决方案 ：根据信道带宽 和信噪比 确定最大速率，遵循奈奎斯特定理 和香农定理。
- 奈奎斯特公式：理想无噪声信道最大速率 = 2 × 带宽 × log₂(L)，L为信号电平数。
- 香农公式：有噪声信道最大速率 = 带宽 × log₂(1 + S/N)，S/N为信噪比。
实际速率由物理层标准定义，如10BASE-T（10 Mbps）、100BASE-TX（100 Mbps）、1000BASE-T（1 Gbps）等。
4）传输过程中信号变弱或失真了怎么办？
解决方案：
- 使用中继器（Repeater） ：接收衰减或失真的信号，进行放大和整形后重新发送，恢复信号强度。
- 采用抗干扰编码 ：如差分信号（在双绞线中使用正负电压差表示数据，抵消共模干扰）。
- 合理设计信号电平和编码方式：提高信号的抗噪能力。
5）如何实现发送端和接收端的同步？
解决方案：
- 同步编码 ：如曼彻斯特编码 ，每个比特中间的跳变既表示数据又提供时钟信息，实现自同步。
- 外同步：通过单独的时钟线传输时钟信号（较少使用）。
- 同步字节/前导码：在数据帧前添加特定比特模式（如"10101010"），让接收方据此调整时钟。
6）物理连接的接口和标准是什么？
解决方案：采用国际标准化的物理层接口规范。
- EIA/TIA-232（RS-232）：用于串行通信，定义了25针或9针接口的电气和机械特性。
- RJ-45：8针8线水晶头，用于以太网双绞线连接，符合IEEE 802.3标准。
- 光纤接口 ：如SC、LC、ST等，定义了光纤连接器的尺寸、插拔方式和光学特性。
这些标准统一了机械特性 （形状）、电气特性 （电压）、功能特性 （引脚功能）和规程特性（操作顺序）。
7）数据是单向传，还是可以双向传？
解决方案：根据通信需求设计传输模式。
- 单工（Simplex）：仅一个方向传输，如广播、电视信号。
- 半双工（Half-duplex） ：同一时间只能一个方向传输，如对讲机，使用CSMA/CD（早期以太网）协调。
- 全双工（Full-duplex） ：可同时收发，通过双绞线中的两对线 （一对发，一对收）或光纤中的两根纤芯实现，无需冲突检测，效率更高。
8）网络设备在物理上如何连接？
解决方案 ：采用标准化的物理拓扑结构。
- 星型拓扑：所有设备连接到中心节点（如交换机），主流结构，易于管理、故障隔离。
- 总线型拓扑：所有设备挂接在一条主干电缆上，早期以太网使用，现已淘汰。
- 点对点拓扑：两个设备直接连接，用于专用链路。
- 环型拓扑：设备首尾相连成环，如FDDI，较少见。
9）如何延长信号的传输距离？
解决方案 ：使用中继器（Repeater）或集线器（Hub）。
- 中继器工作在物理层，对接收到的信号进行再生（不是简单放大），消除噪声和失真，再转发出去，从而扩展网络段长度。
- 例如，以太网规定单段双绞线最长100米，通过中继器可连接多段，延长总距离。
10）如何应对电磁干扰和串扰？
解决方案：
- 双绞（Twisting）：双绞线通过将两根导线绞合，使外界电磁干扰在两根线上产生的噪声相互抵消（共模抑制）。
- 屏蔽（Shielding）：使用屏蔽双绞线（STP）或屏蔽层电缆，外层金属箔或编织网接地，阻挡外部电磁场。
- 平衡传输：使用差分信号，提高抗干扰能力。
- 合理布线：避免与大功率电线平行铺设，减少串扰。
总结 ：
物理层通过标准化的介质选择、信号编码、接口规范、拓扑结构和中继技术，解决了比特流在物理媒介上可靠传输的基础问题，为上层通信提供了坚实的"物理通道"。
