KN：Kotlin 与 OC 交互

Kotlin Native (KN)

Kotlin/Native | Kotlin Documentation

KN是一种技术，可以将Kotlin的代码编译为原生的二进制库，无需依赖虚拟机即可运行，主要包括下面两部分的内容：

● 基于LLVM的Kotlin编译器的后端

● Kotlin标准库的原生实现

KN 是 Kotlin Multiplatform 的一部分，KN让 Kotlin 代码可以在更多的目标平台运行。

目标平台（Target Platform） 指代码编译后最终运行的硬件和操作系统环境

处理器指令集架构	x86、x86_64、arm32、arm64
二进制文件的组织规范	ELF(Linux)、Mach-O(macOS/iOS)、PE(Windows)
操作系统特有的接口	不同的系统调用接口(IO、多线程)

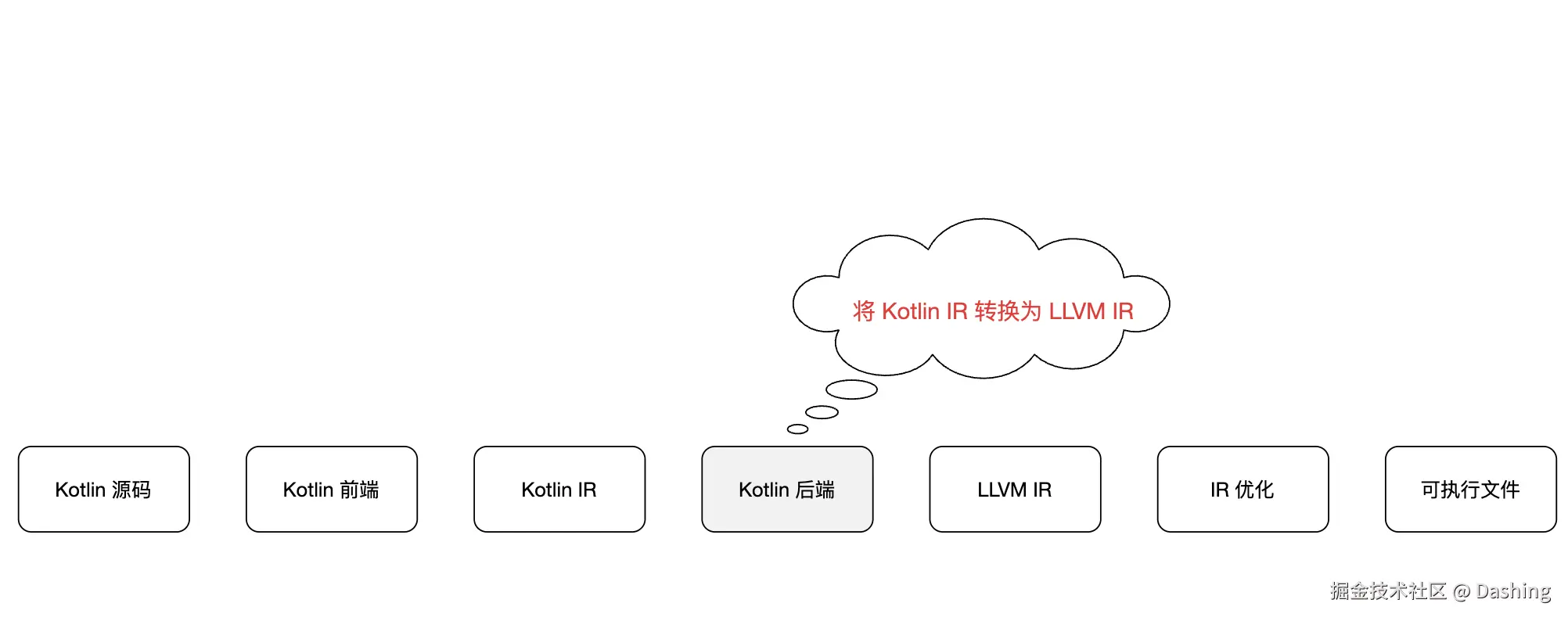

编译

将 Kotlin IR 转换为 LLVM IR，最终通过LLVM生成对应平台的可执行文件。

处理器指令集架构 以及 二进制文件格式 的差异被处理

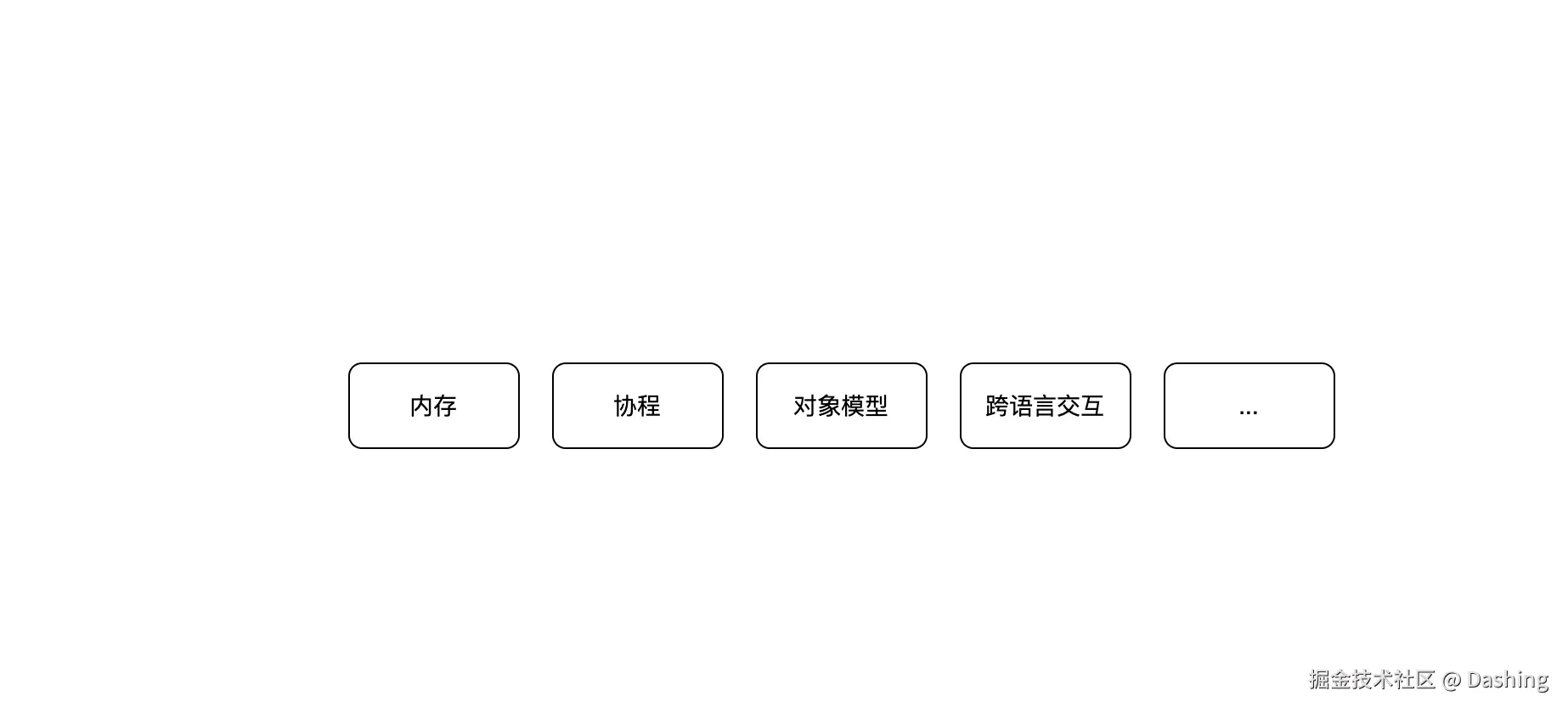

Runtime

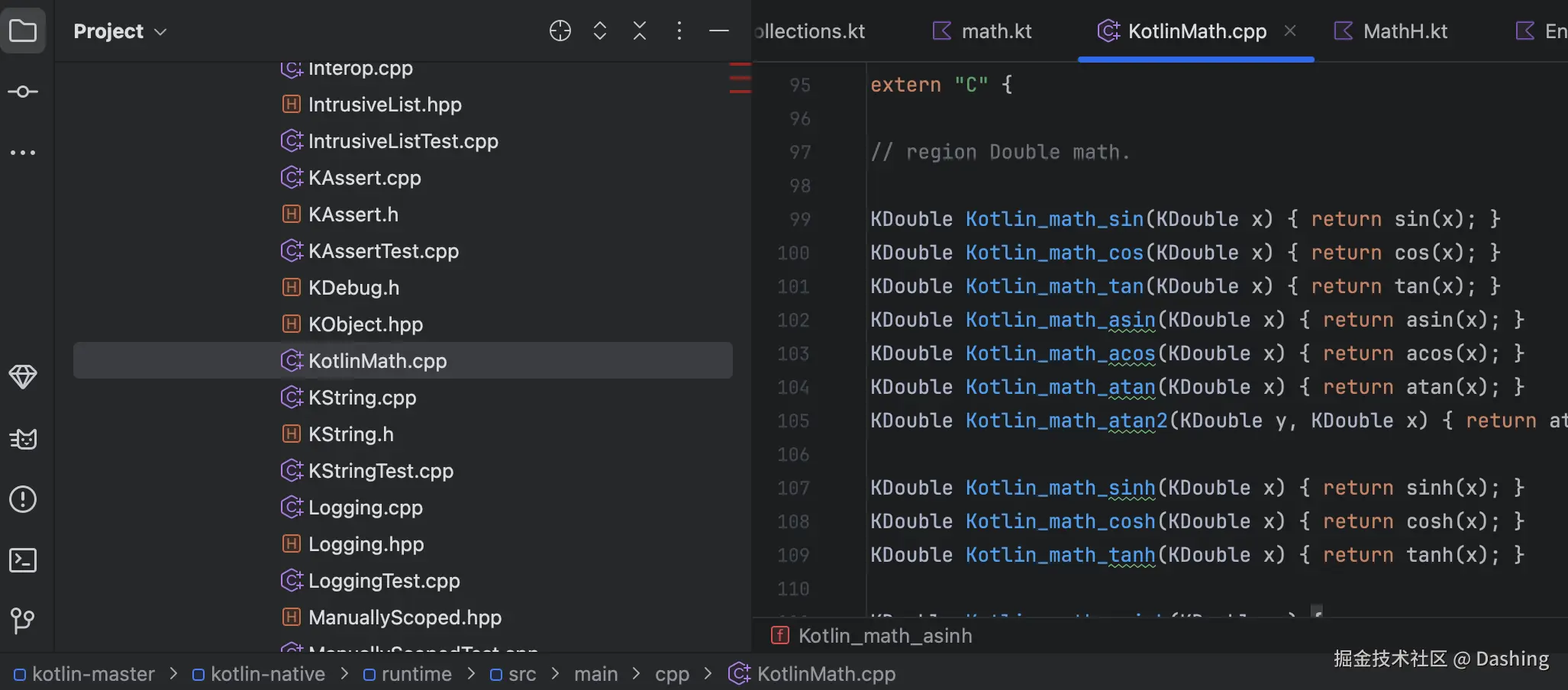

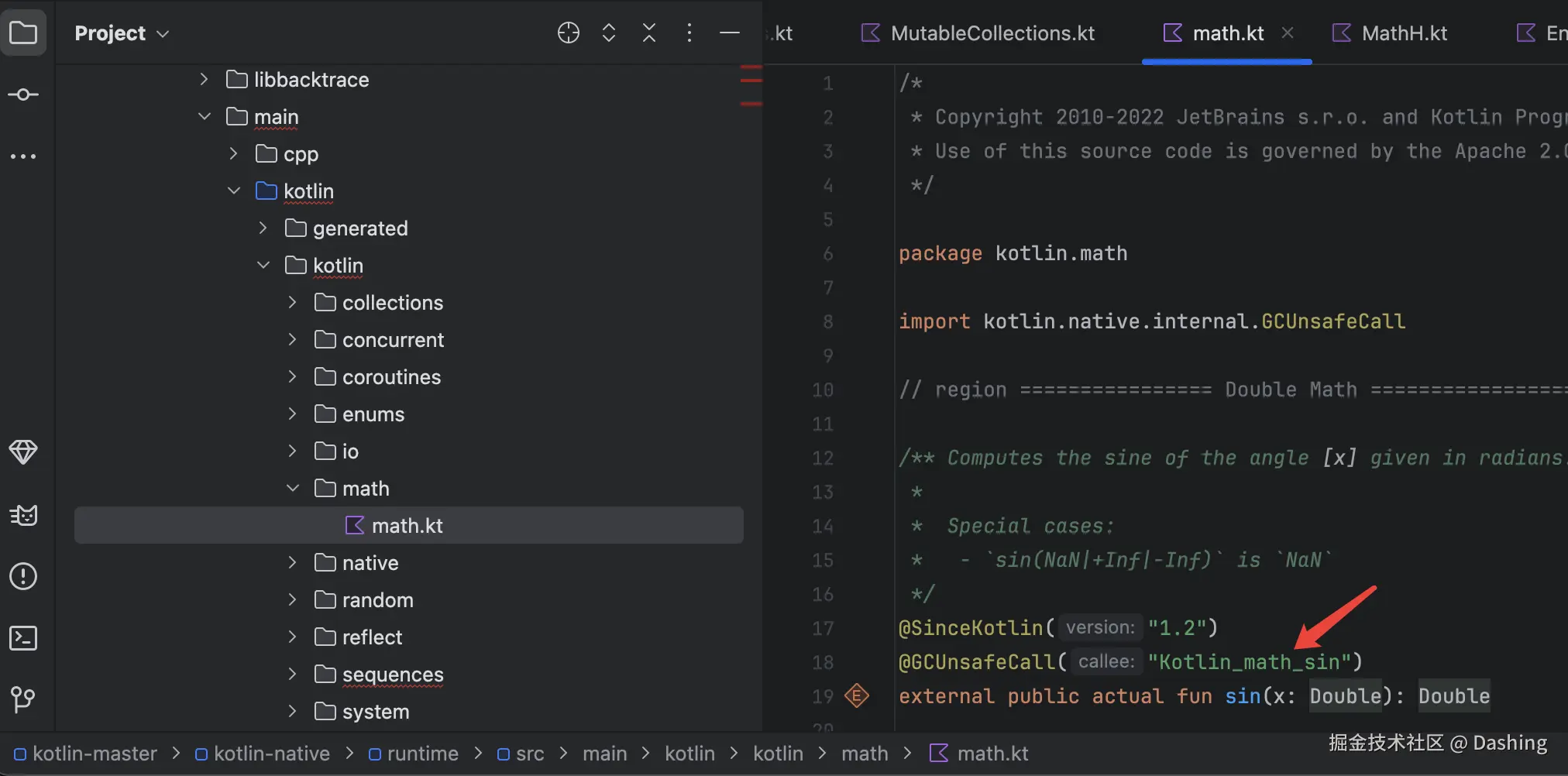

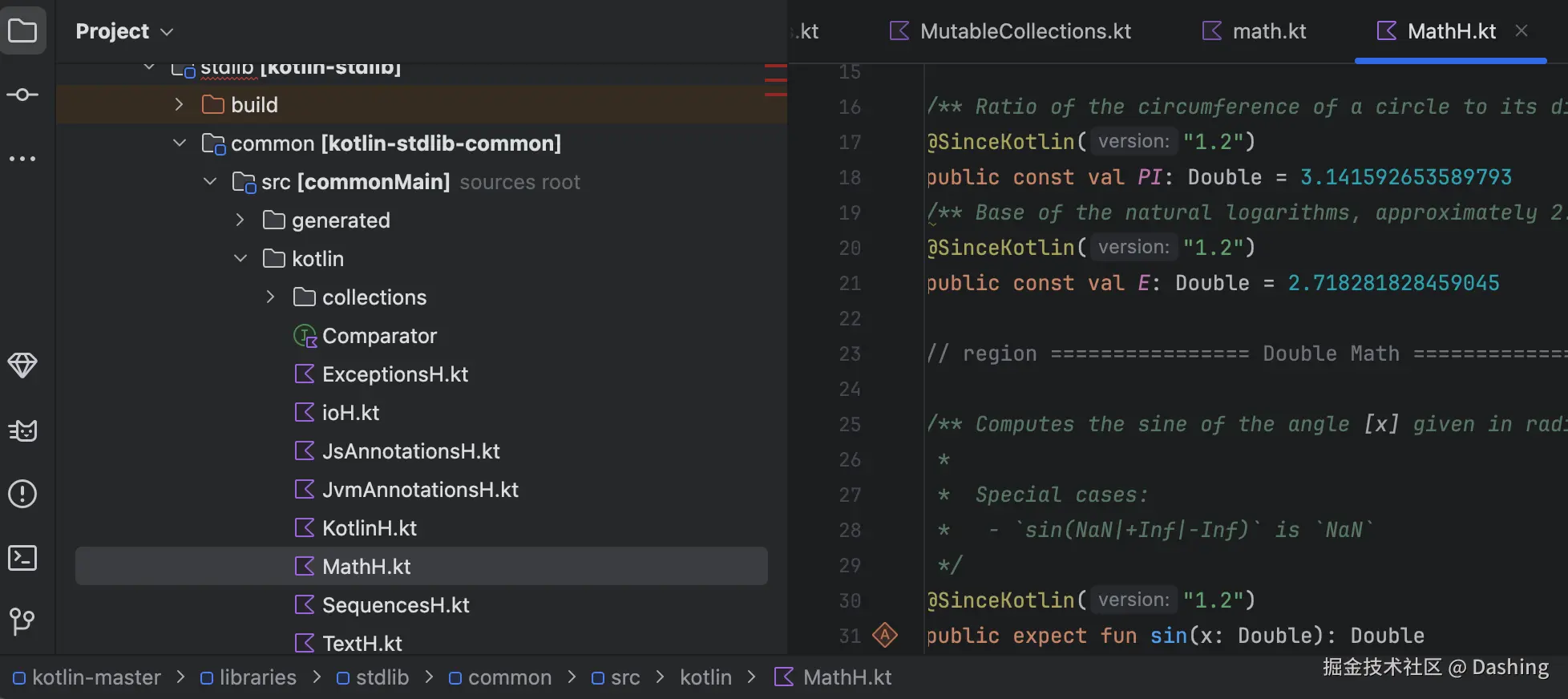

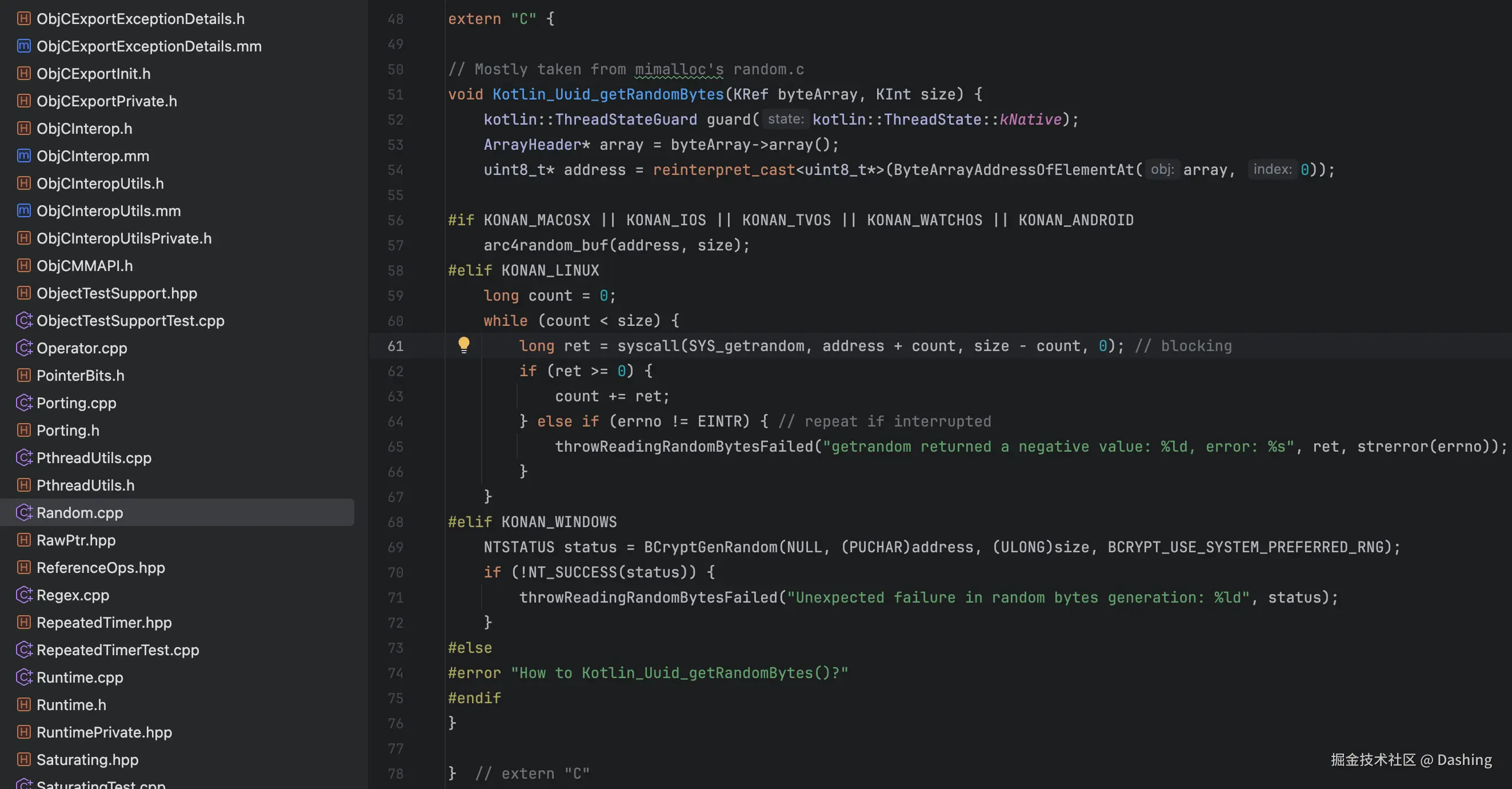

运行时库，抹平操作系统的差异，为Kotlin标准库提供底层功能实现

可以参考C/C++运行时库理解，可以自行搜索

编译器跟runtime是相互配合的，runtime 提供的能力，需要编译器来桥接，编译器也需要知道哪些功能可以怎么桥接才能完成编译。

Helloworld

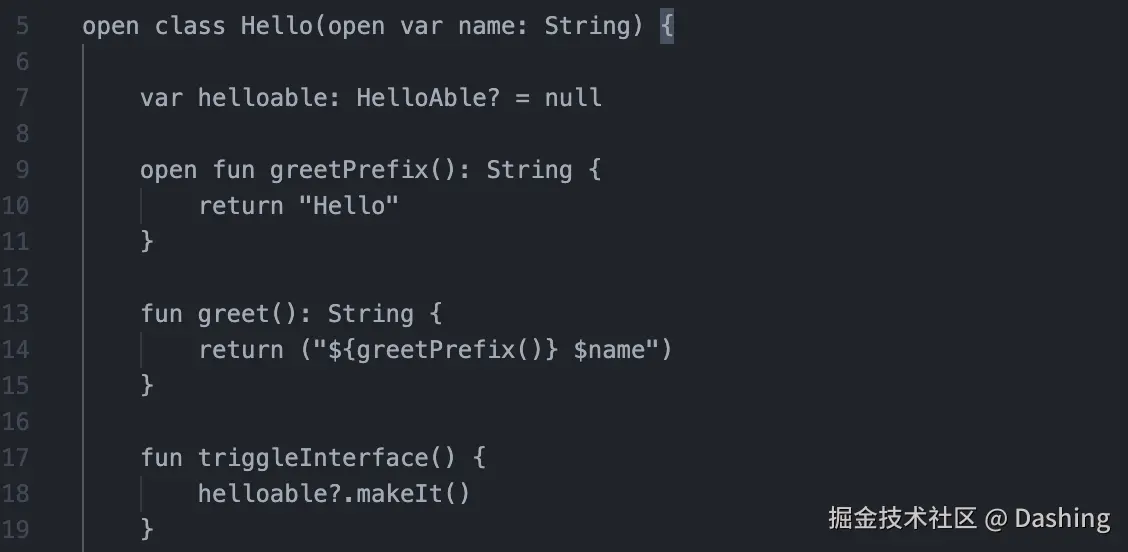

创建一个 Hello.kt 文件，内容如下：

interface HelloAble {
    fun makeIt(): String
}

open class Hello(open var name: String) {

    var helloable: HelloAble? = null

    open fun greetPrefix(): String {
        return "Hello"
    }

    fun greet(): String {
        return ("${greetPrefix()} $name")
    }

    fun triggleInterface() {
        helloable?.makeIt()
    }

    companion object {
        fun createObj(): Hello {
            return Hello("luyu")
        }
    }
}

open class Helloworld(override var name: String) : Hello(name) {
    override fun greetPrefix(): String {
        val s = super.greetPrefix()
        return "$s world"
    }
}

fun main() {
    val h = Helloworld("cindy")
    println(h.greet())
    h.triggleInterface()
}

执行命令：

kotlinc-native Hello.kt -g -Xno-inline -p program -o Hello

● kotlinc-native：编译Kotlin文件

● -g：带调试信息

● -p program：编译为可执行程序，还可以编译为动态库，静态库，framework等

● -o Hello：输出文件名为Hello

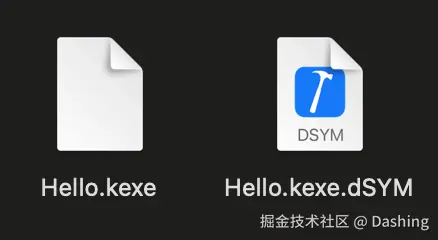

在我目前的Mac电脑上，生成下面两个产物：

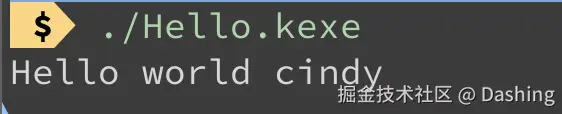

可以直接运行，不依赖虚拟机环境

启动过程

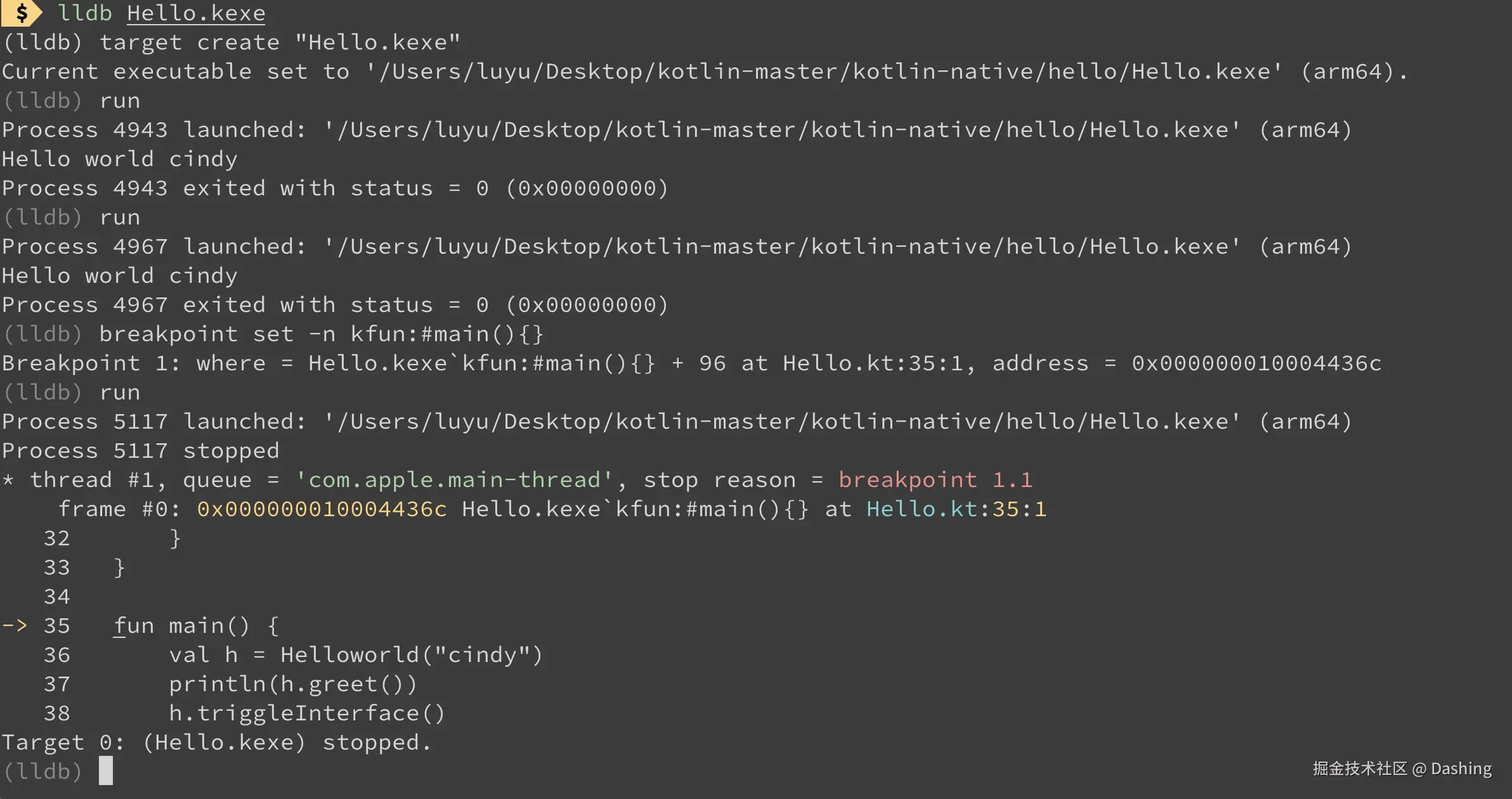

使用MachOView打开Hello.kexe，搜索main函数，发现函数符号名为kfun:#main(){}，可以使用lldb调试看看：

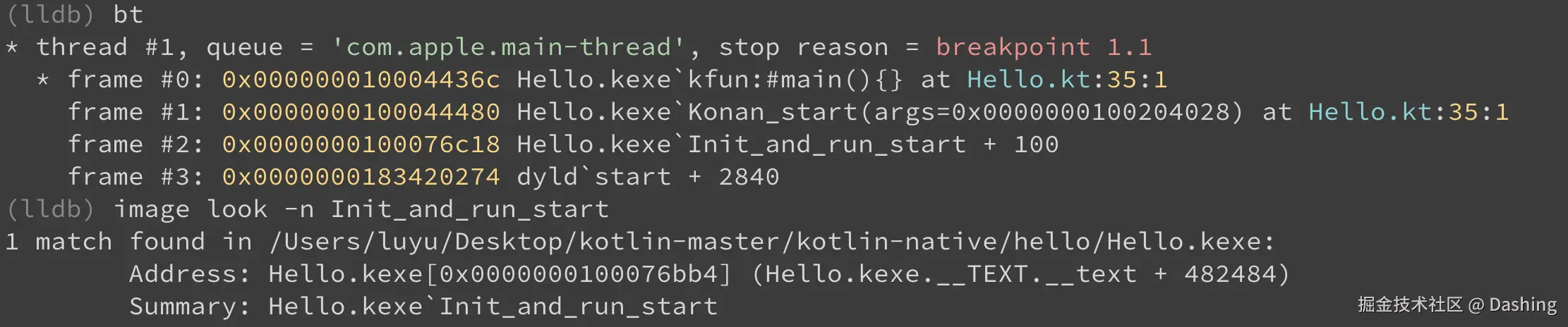

查看堆栈：

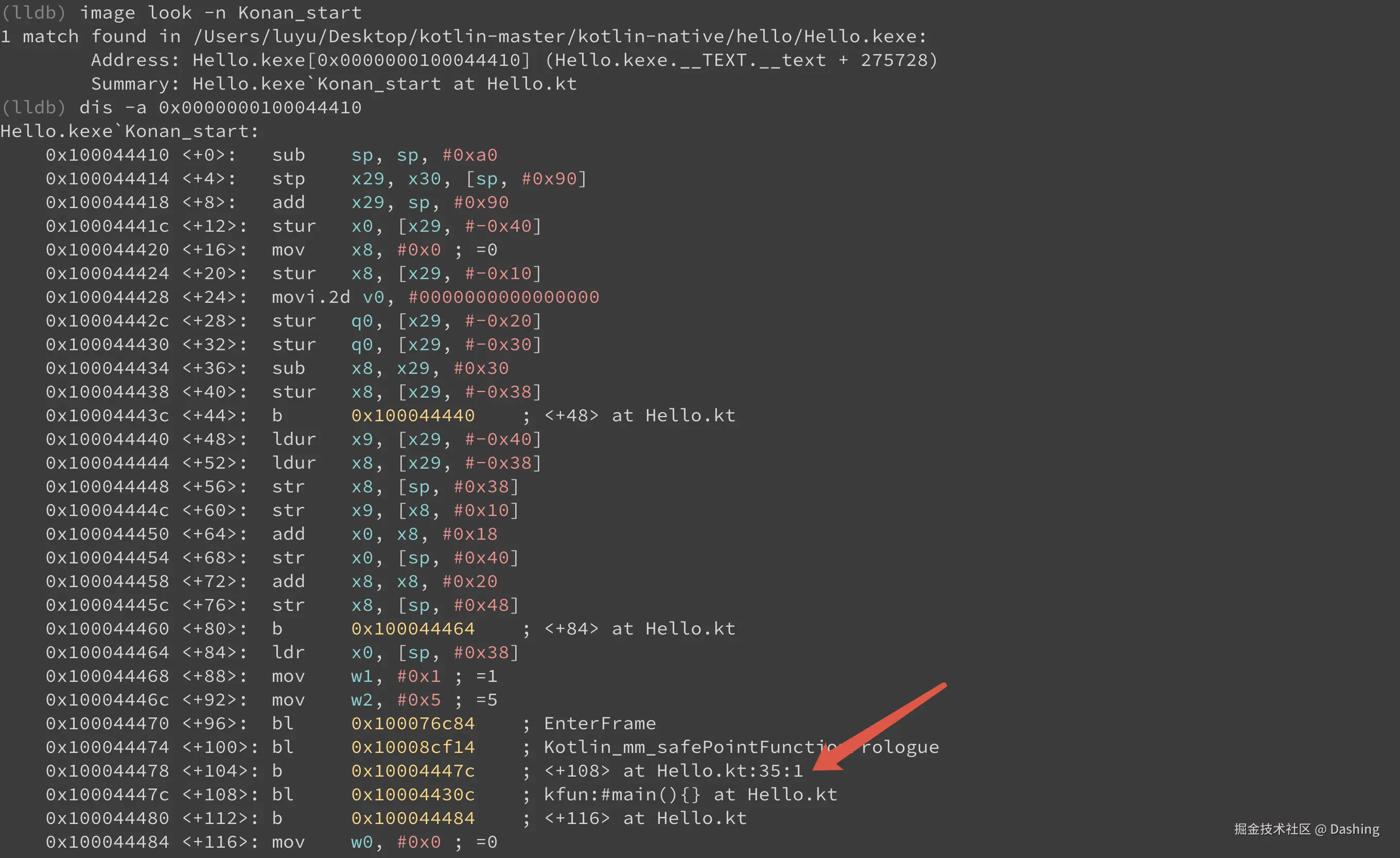

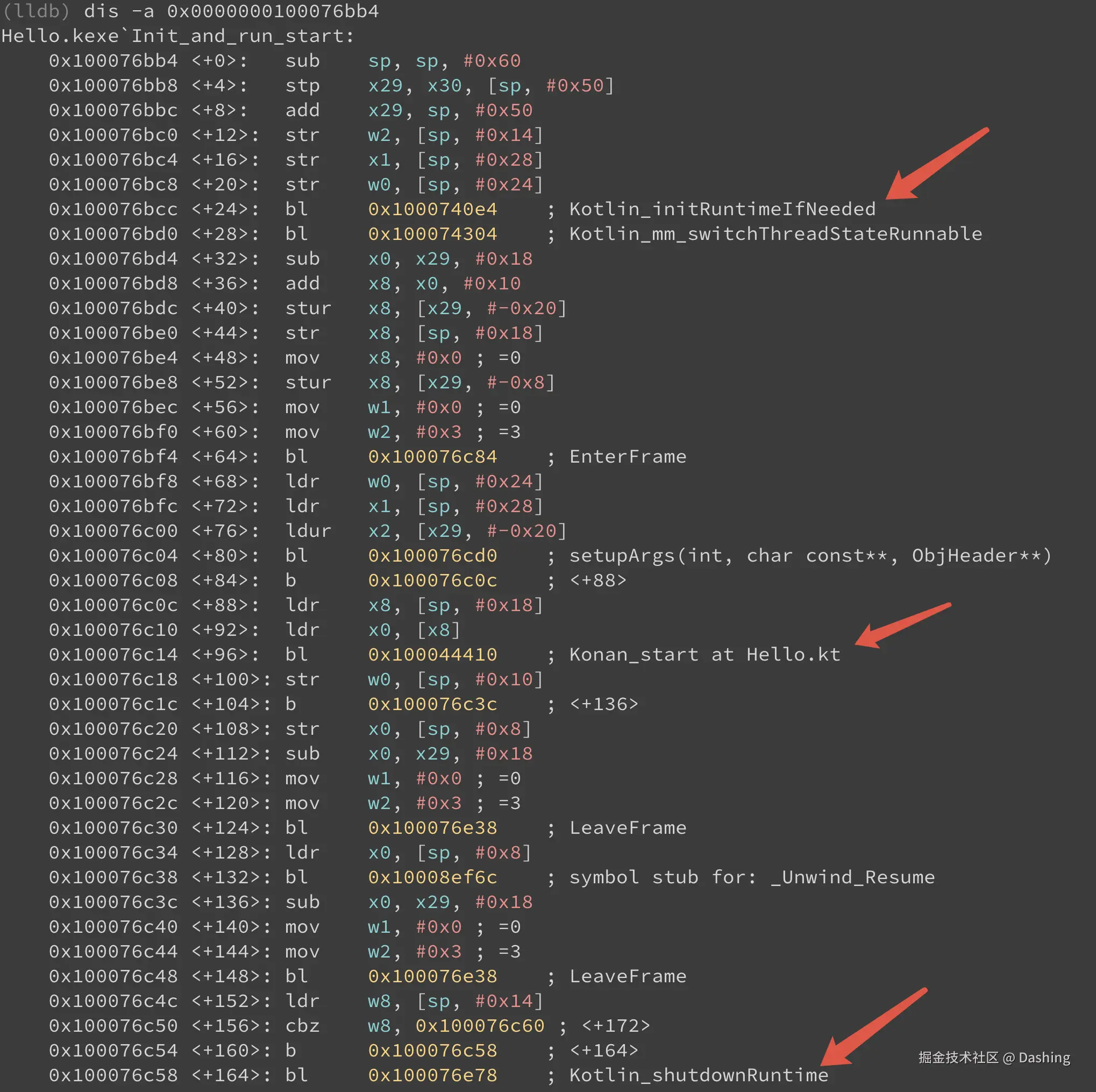

需要先初始化runtime，创建参数

调到我们的main函数

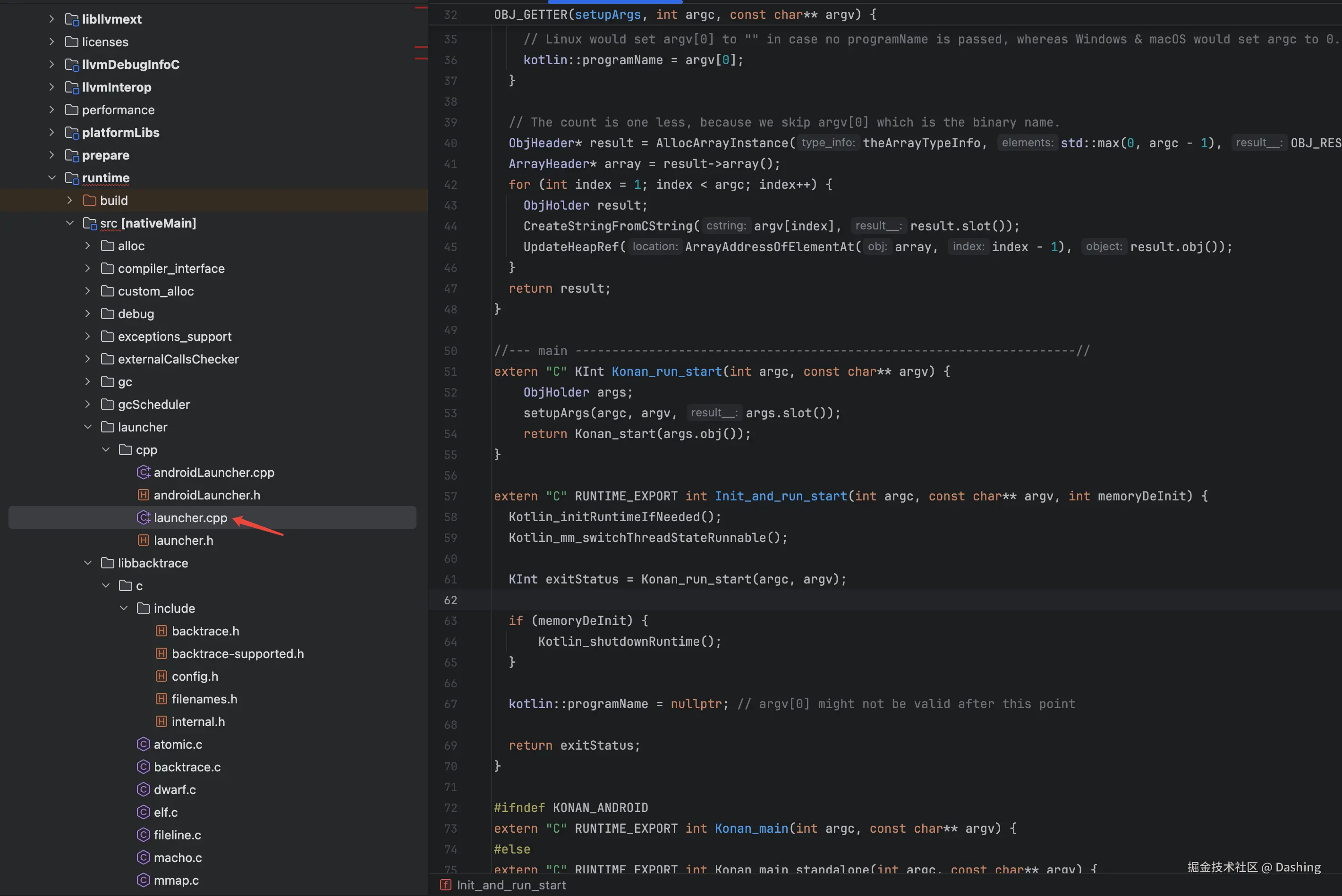

对应的runtime源码

对象创建

main函数反编译结果

整体跟C++的机制比较像，成员方法编译为全局的C函数，对象实例是一个C结构体； 调用成员方法就是调用全局函数，并把对象作为第一个参数传入

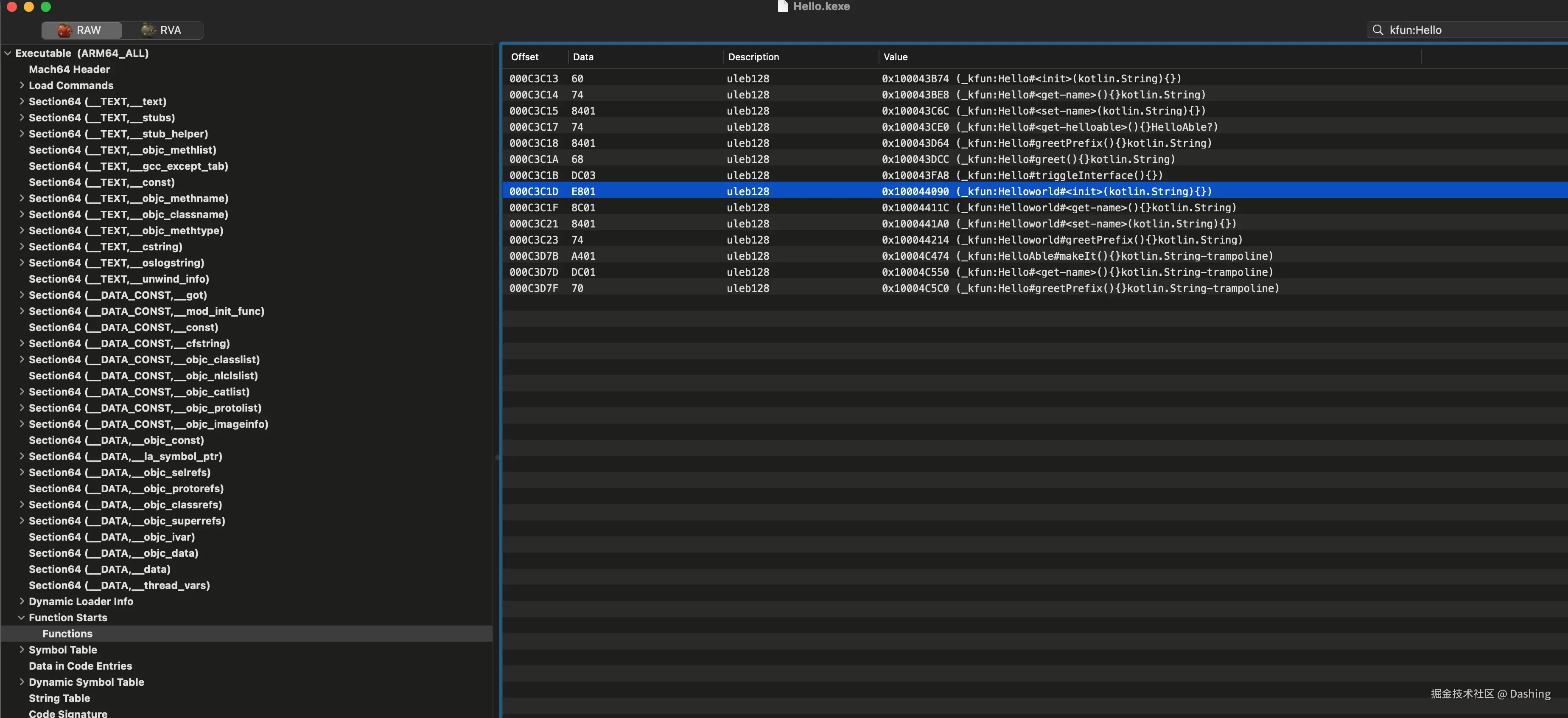

通过 MachOView 可以看到编译后所有的对应的函数

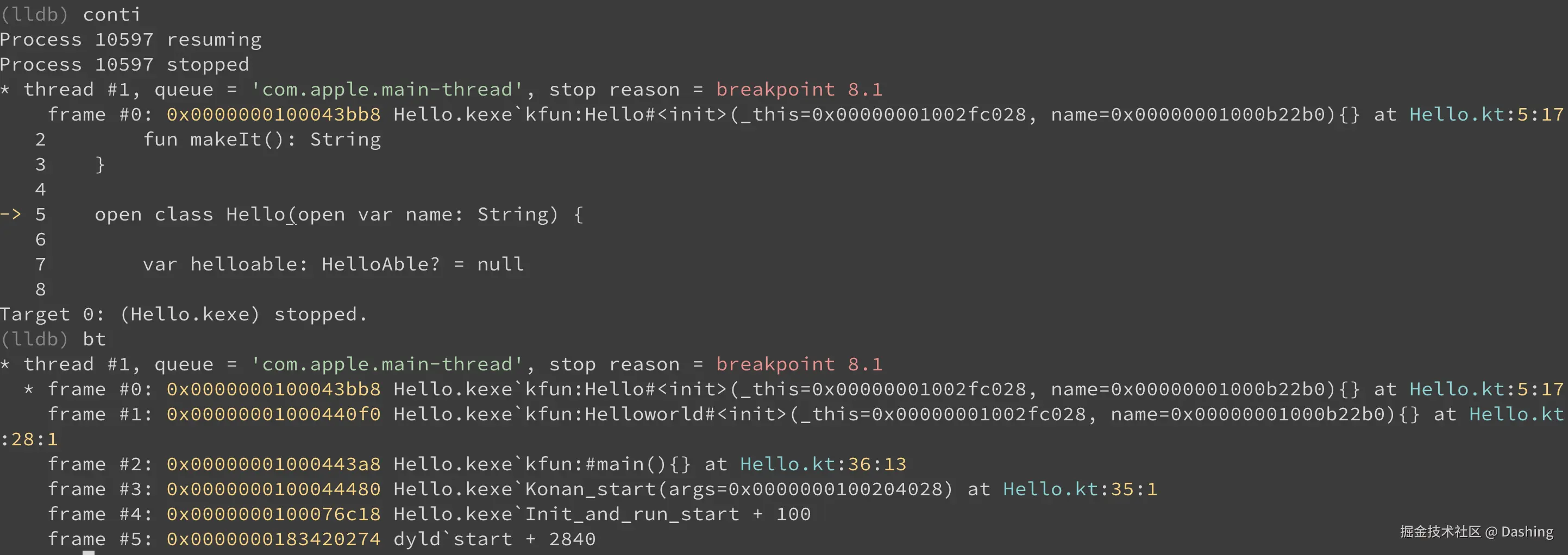

我们打断点到init方法

清楚的看到有两个参数，第一个参数是this对象，第二个参数是name，分别通过 <math xmlns="http://www.w3.org/1998/Math/MathML"> x 0 寄存器跟 x0寄存器 跟 </math>x0寄存器跟x1 寄存器传递

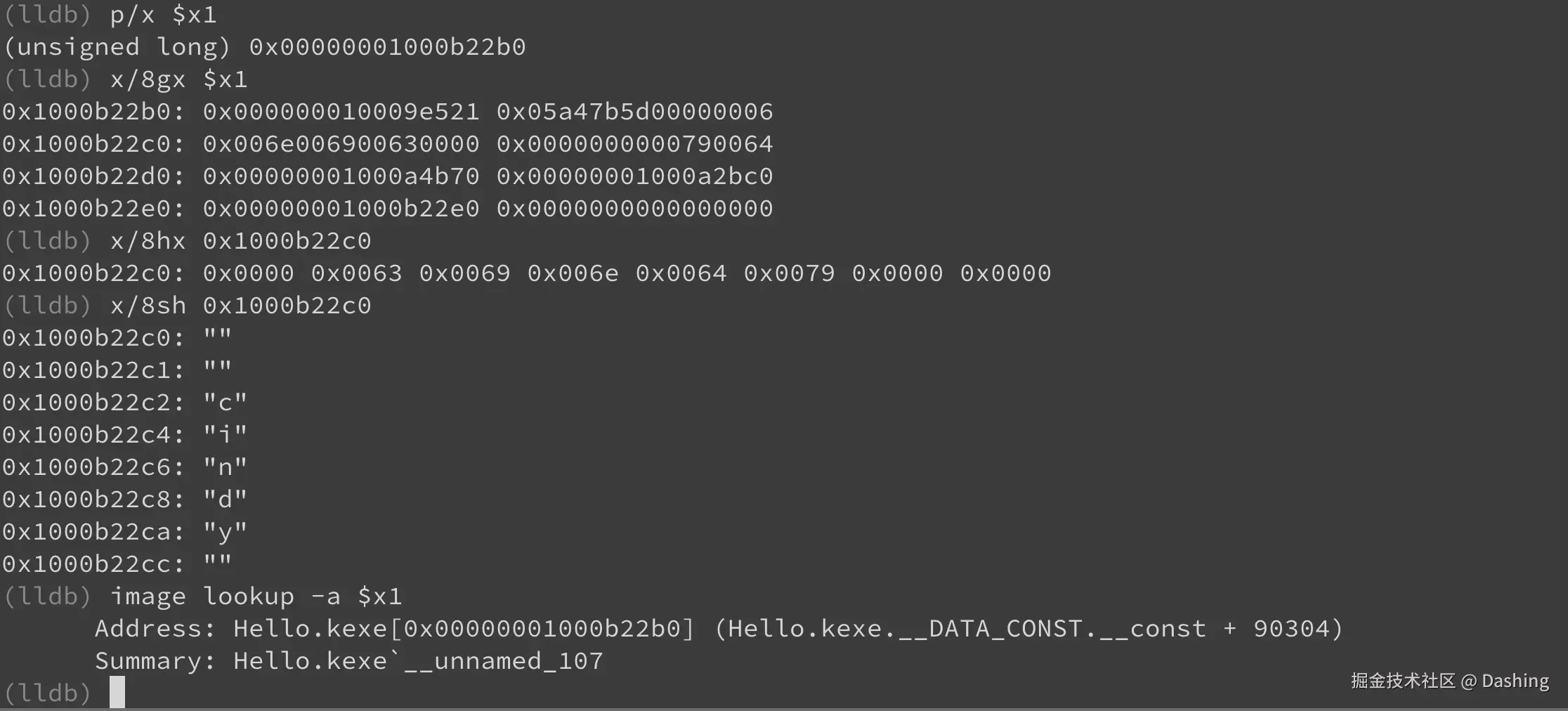

我们给name传的值是字符串"cindy"，验证下是否正确

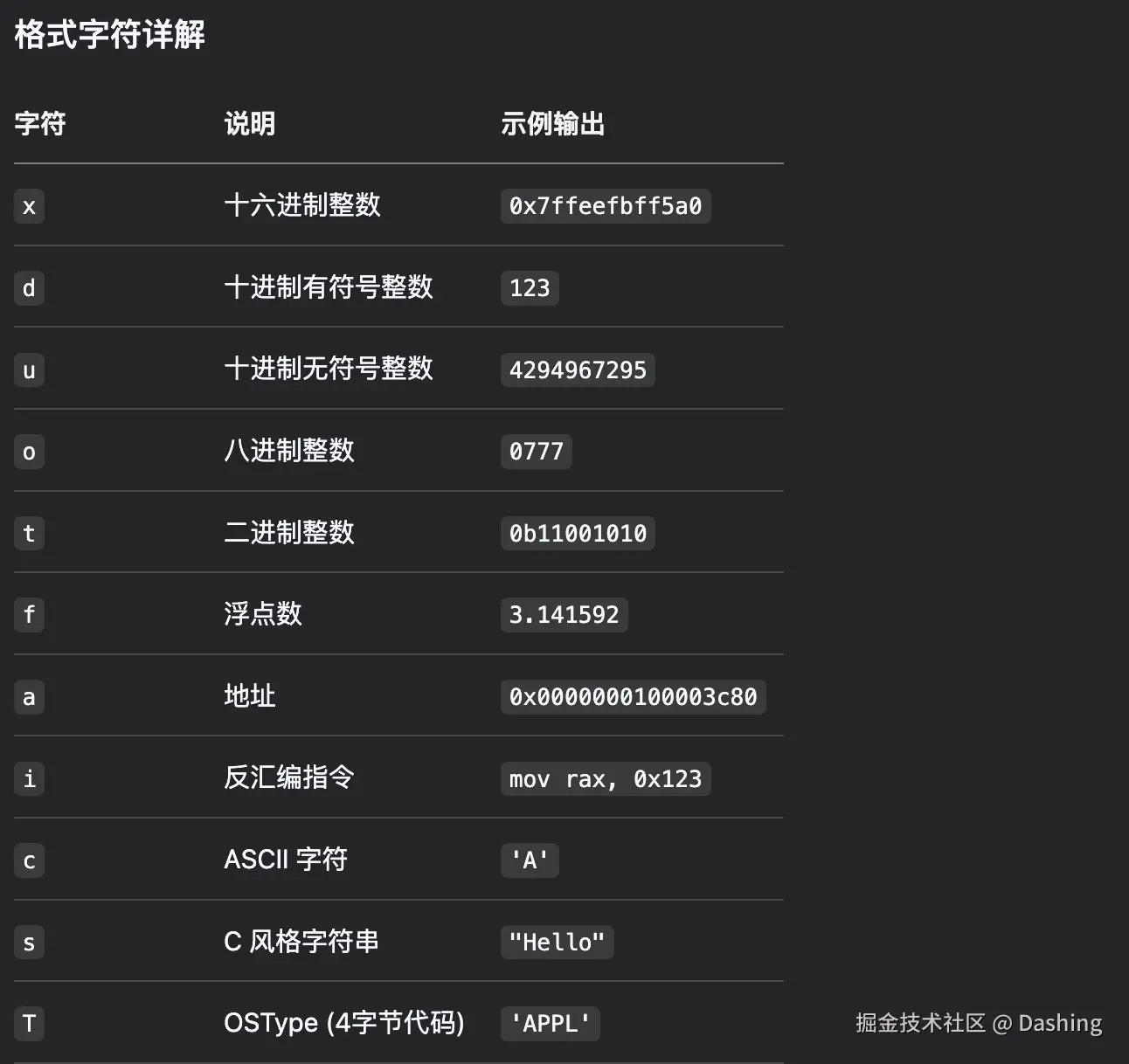

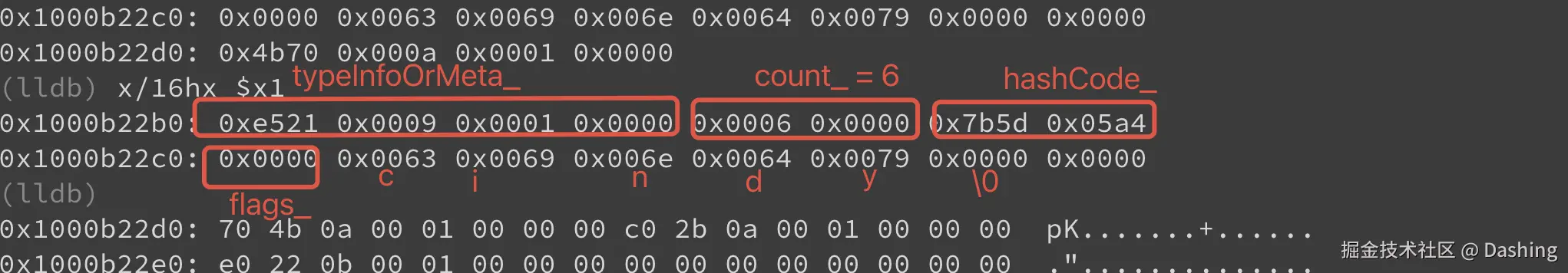

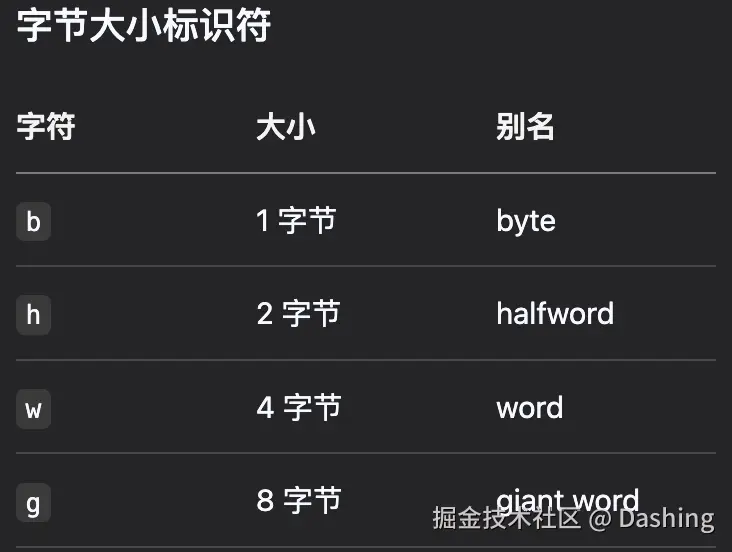

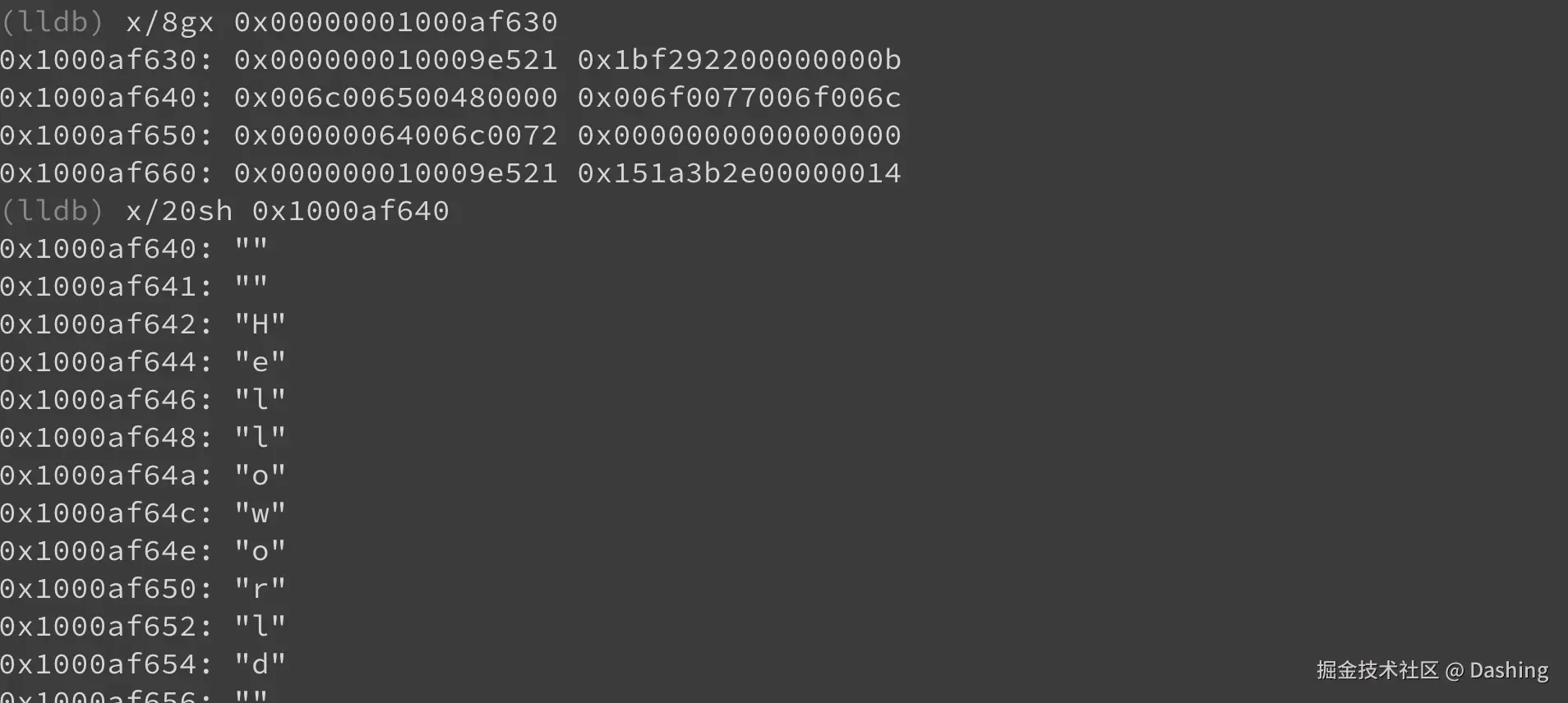

● x/8gx $x1 读取 $x1 地址对应的内存中的内容，g：8个字节为一组 x：以16进制显示 重复 8 次

● x/8hx 0x1000b22c0 读取0x1000b22c0地址对应的内存中的内容 h：两个字节为一组 x：以16进制显示 重复 8 次 似乎看到了ASCII 吗

● 以字符串显示，发现了确实是cindy，Kotlin每个字符大小是两个字节

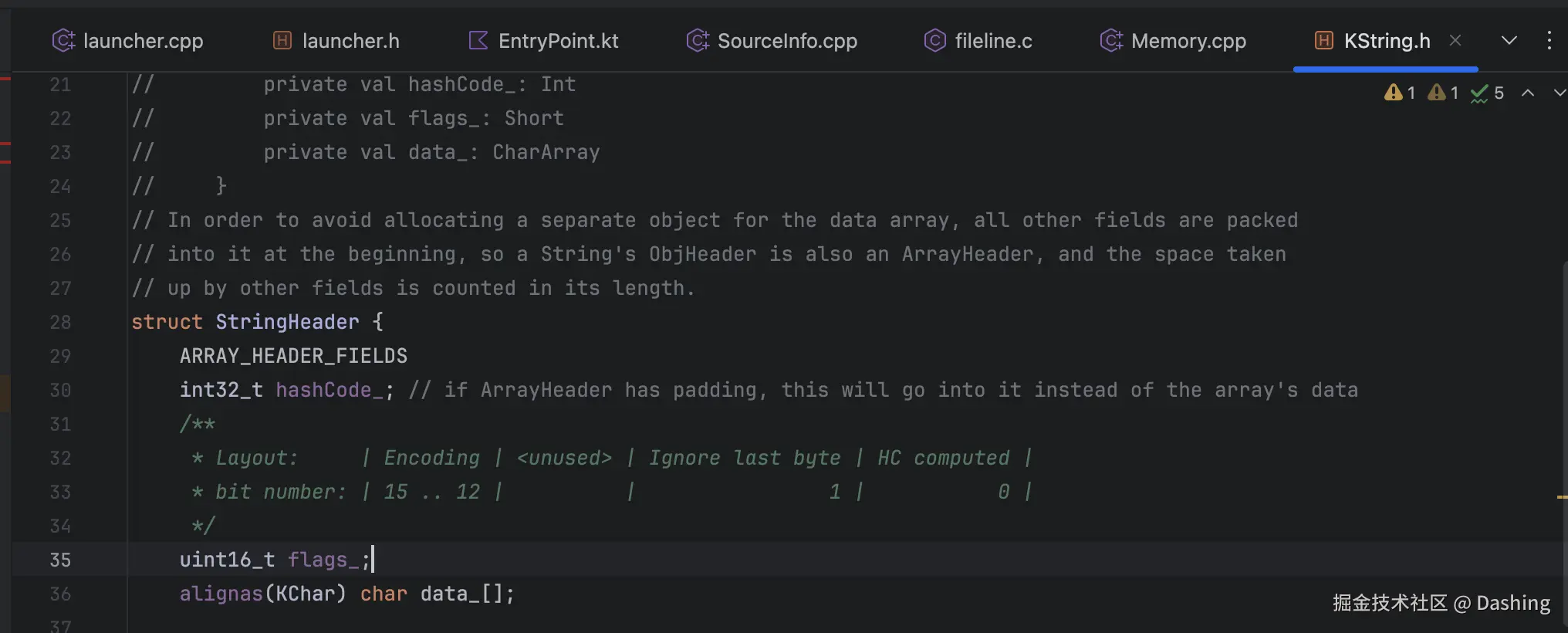

编译器已经把源码中的 "cindy" 字符串编译为了放在全局数据区的一个 String 对象(全局常量)，C结构体定义如下

struct StringHeader {
    TypeInfo* typeInfoOrMeta_;    uint32_t count_;
    int32_t hashCode_;
    uint16_t flags_;
    alignas(KChar) char data_[];
}

<math xmlns="http://www.w3.org/1998/Math/MathML"> x 1 是字符串 " c i n d y " ，编译器生成的全局常量， x1是字符串"cindy"，编译器生成的全局常量， </math>x1是字符串"cindy"，编译器生成的全局常量，x0是Helloworld对象吗？怎么来的？

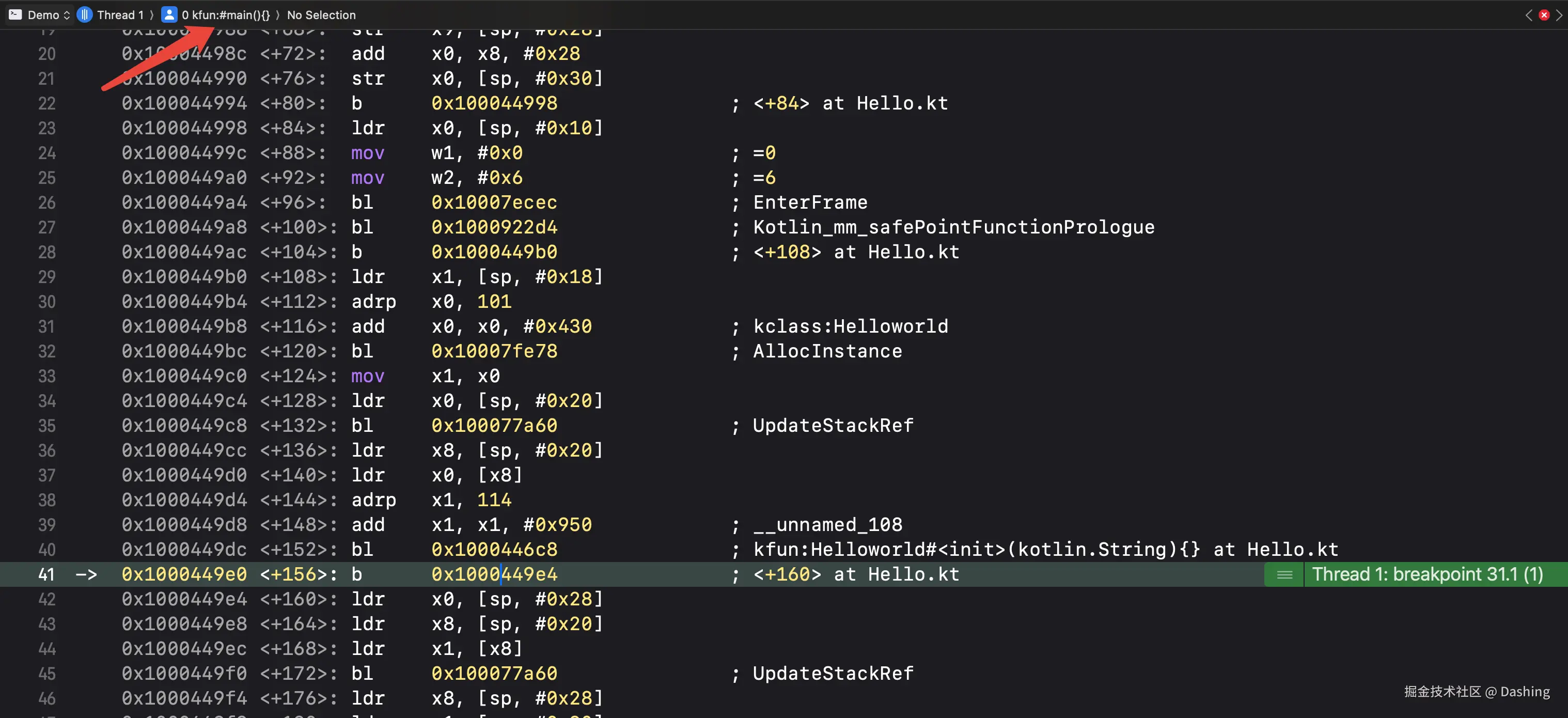

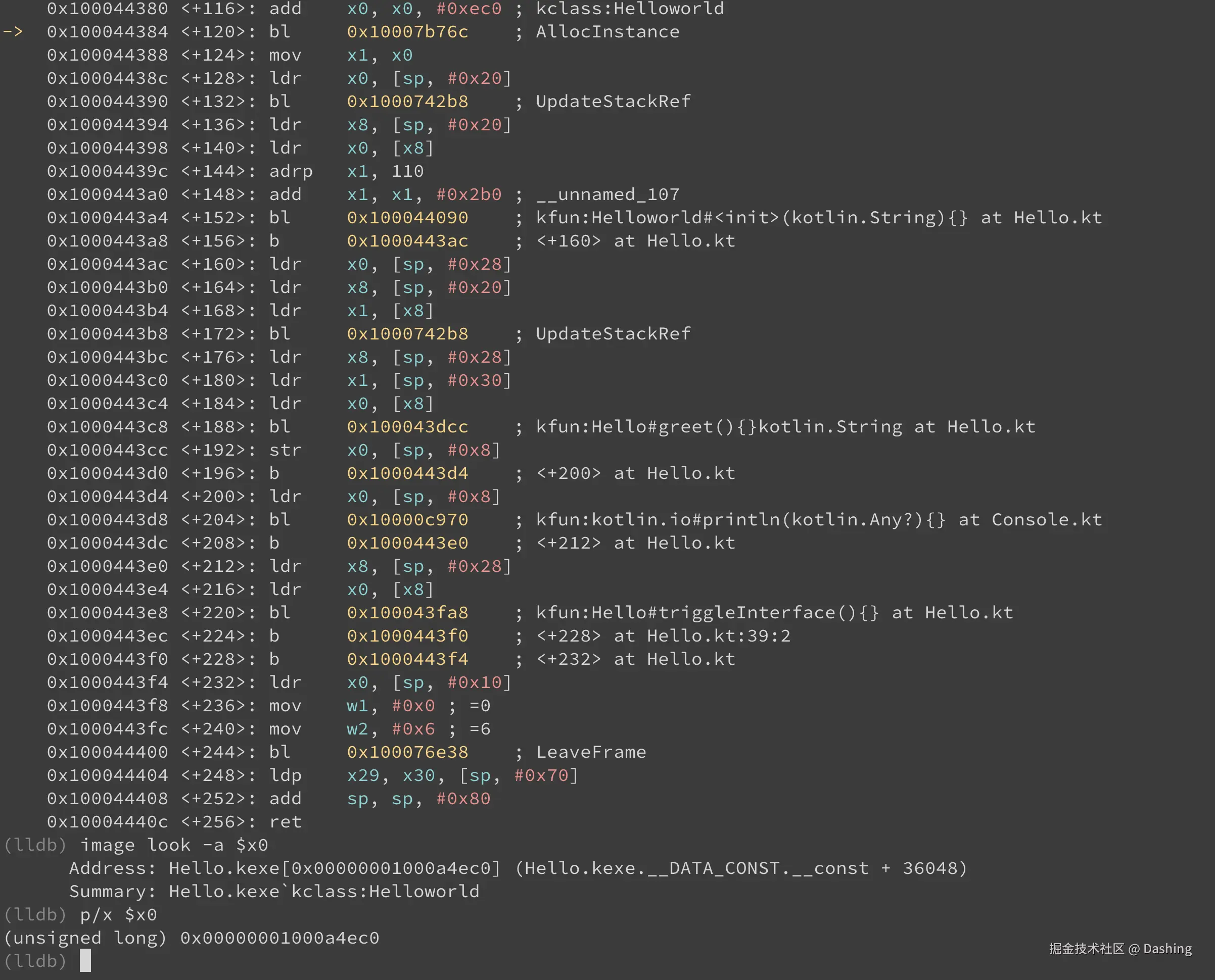

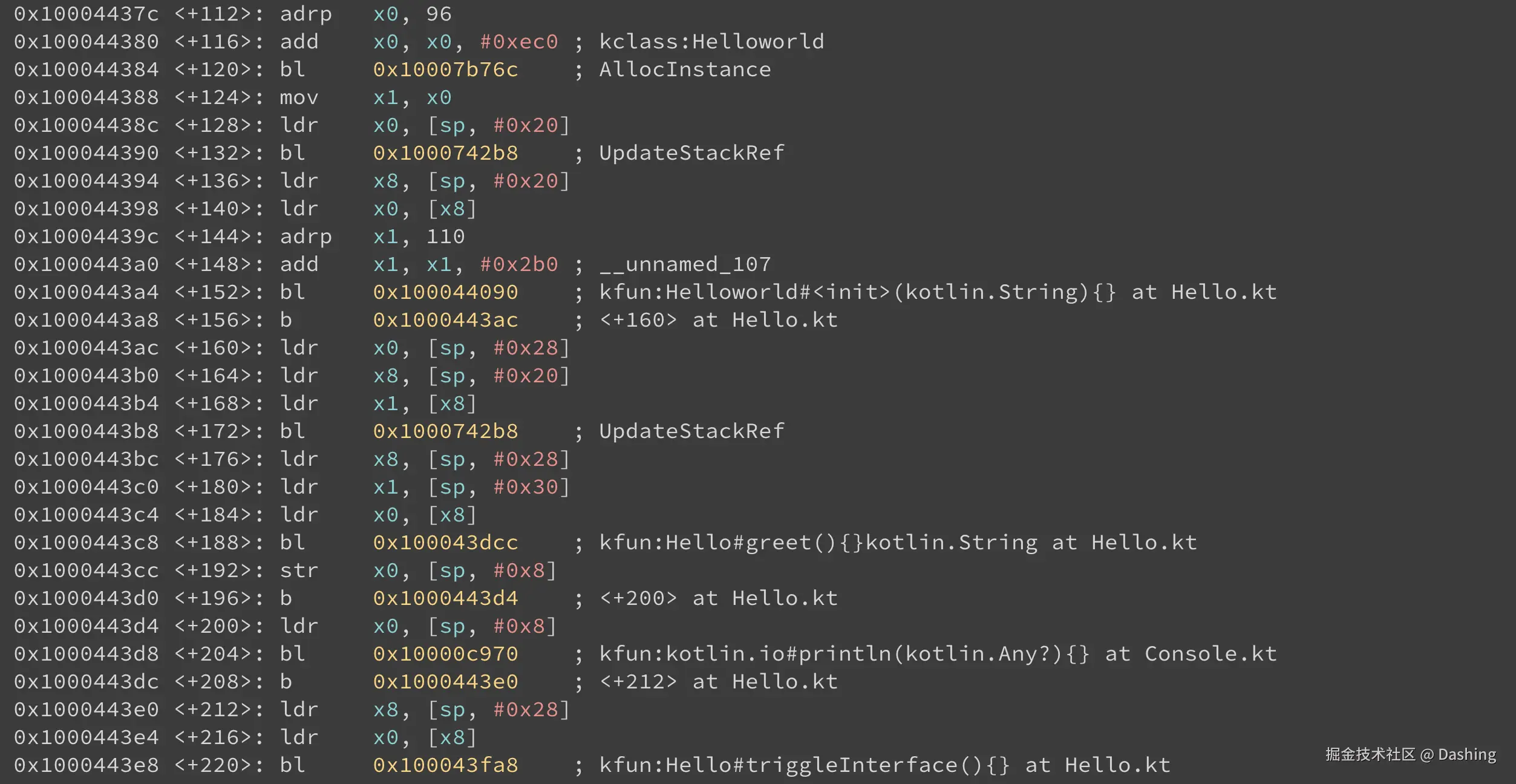

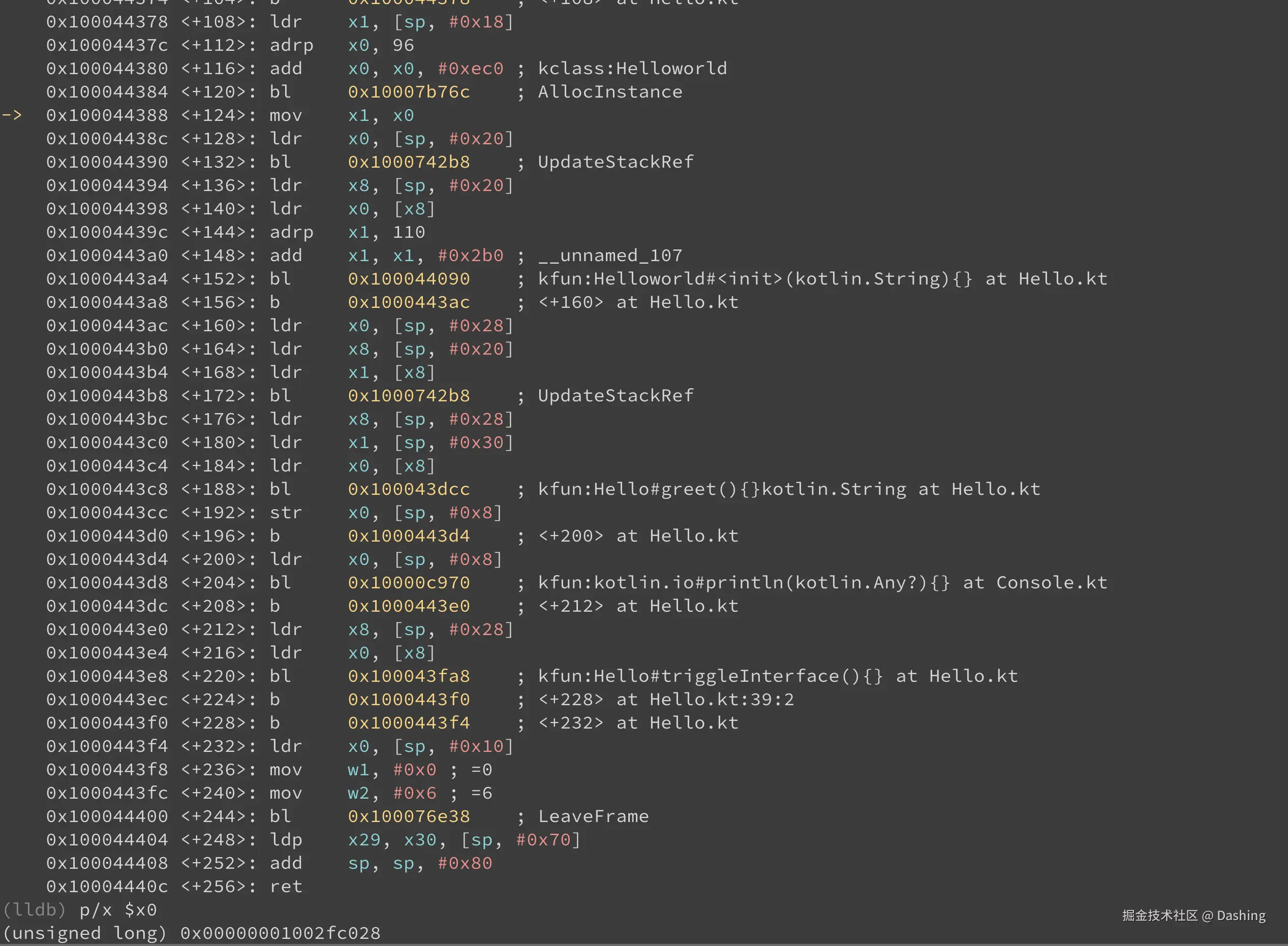

可以看main函数中调用 init方法之前的一段代码

● 从数据段获取了Helloworld的类型的信息 kclass:Helloworld

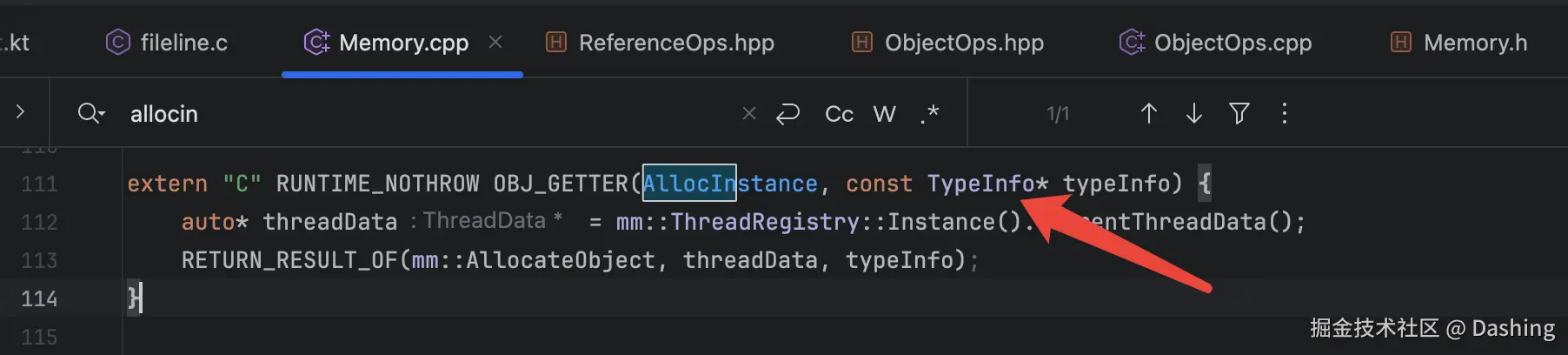

● 调用 AllocInstance 分配内存

● 调用 UpdateStackRef 将分配好的内存的地址保存到栈上

类型信息

kclass:Helloworld 是一个地址，里面存的内容是什么？为什么创建对象需要它？

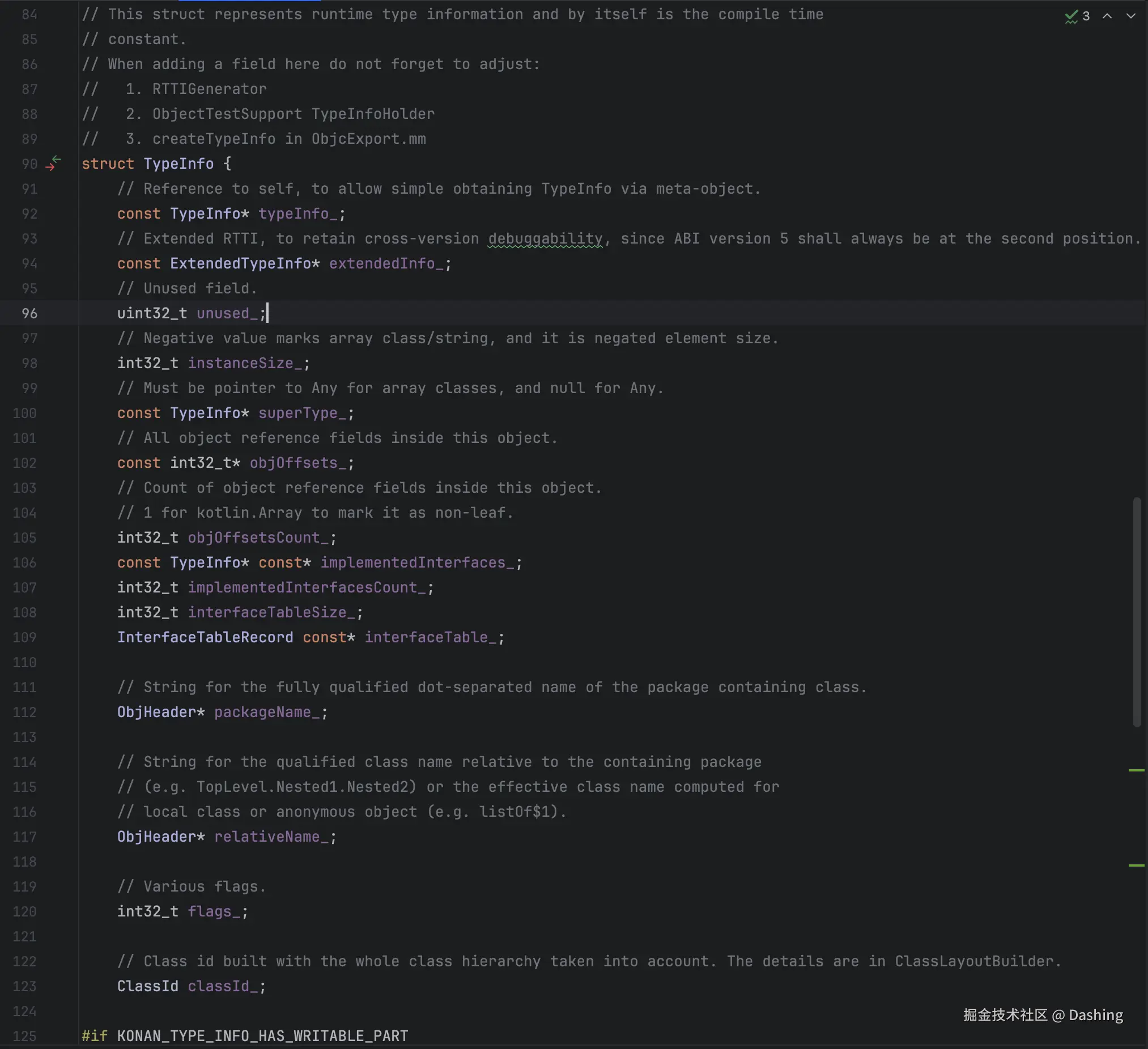

通过查看源码，对应的类型是 TypeInfo 的结构体，存储一个类的信息(类比与OC的类对象)

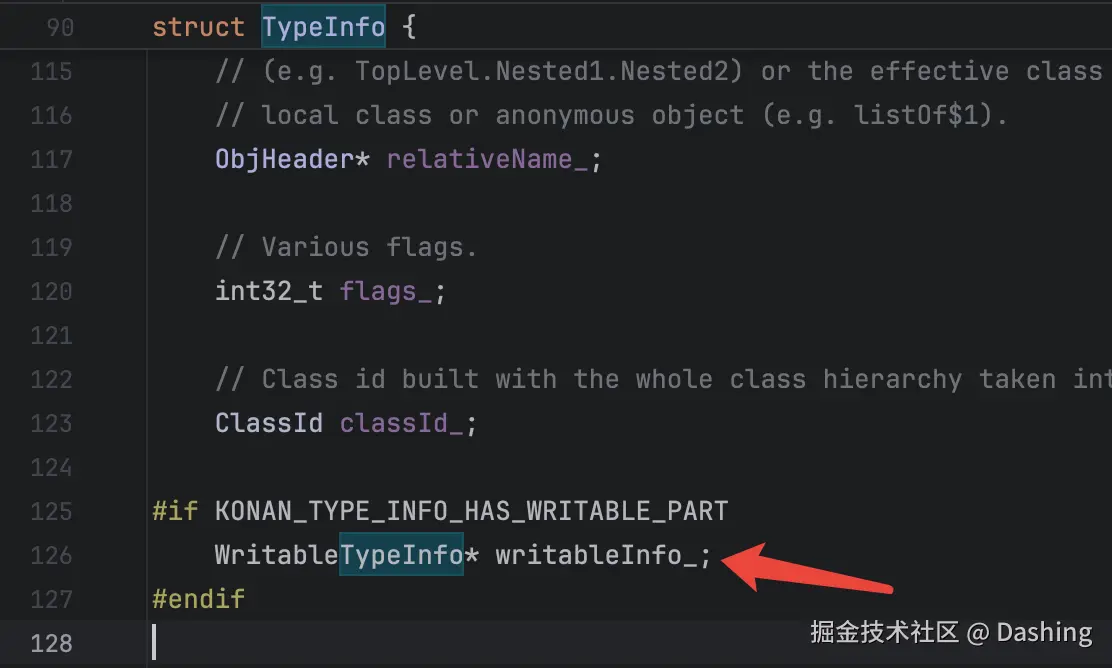

对应的定义如下(截图不完整)：

● 这些信息本身都是在编译期的常量，编译器组织起来放在了数据段(不可变)，运行时可以读取使用

● 很多跟OC类似的信息，父类型、实例大小、成员变量的便宜、遵守的协议等等

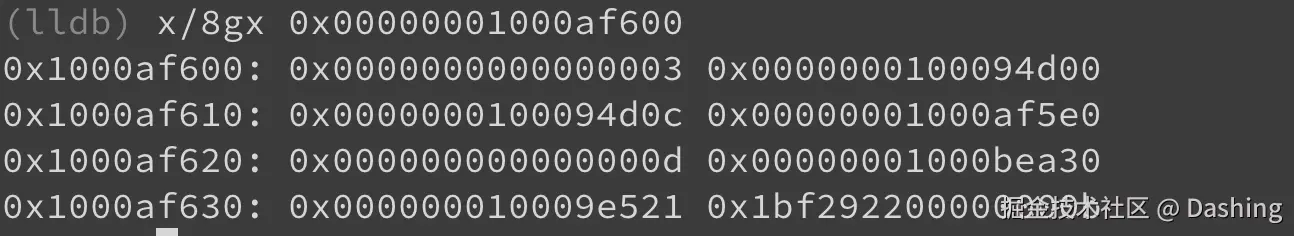

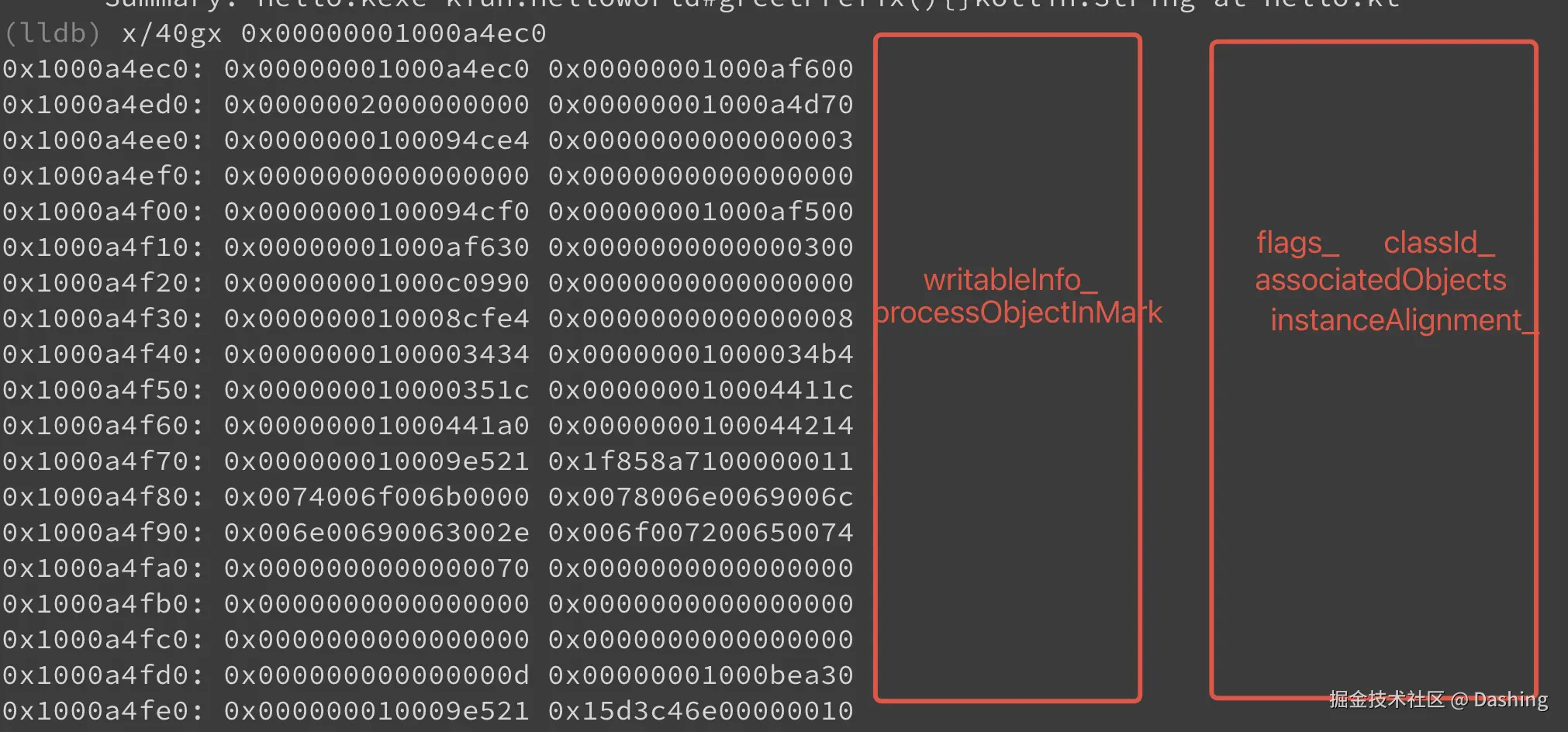

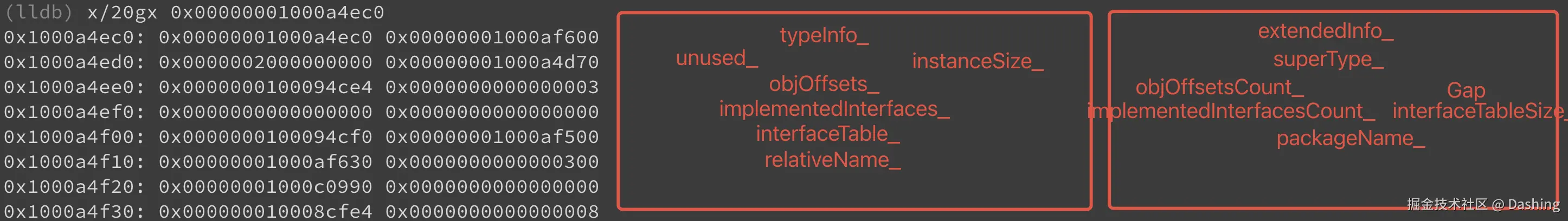

可以读取信息看下

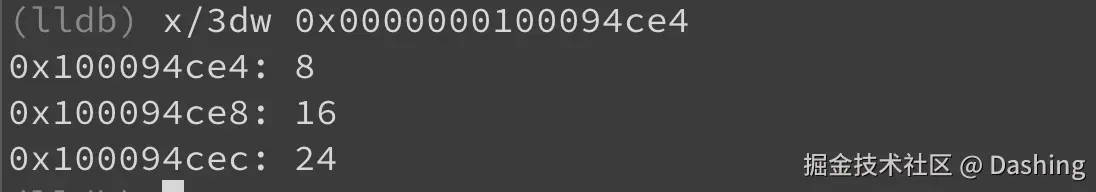

有 3 个成员变量：objOffsetsCount_ = 3，便宜地址如下：

relativeName_ = Helloworld

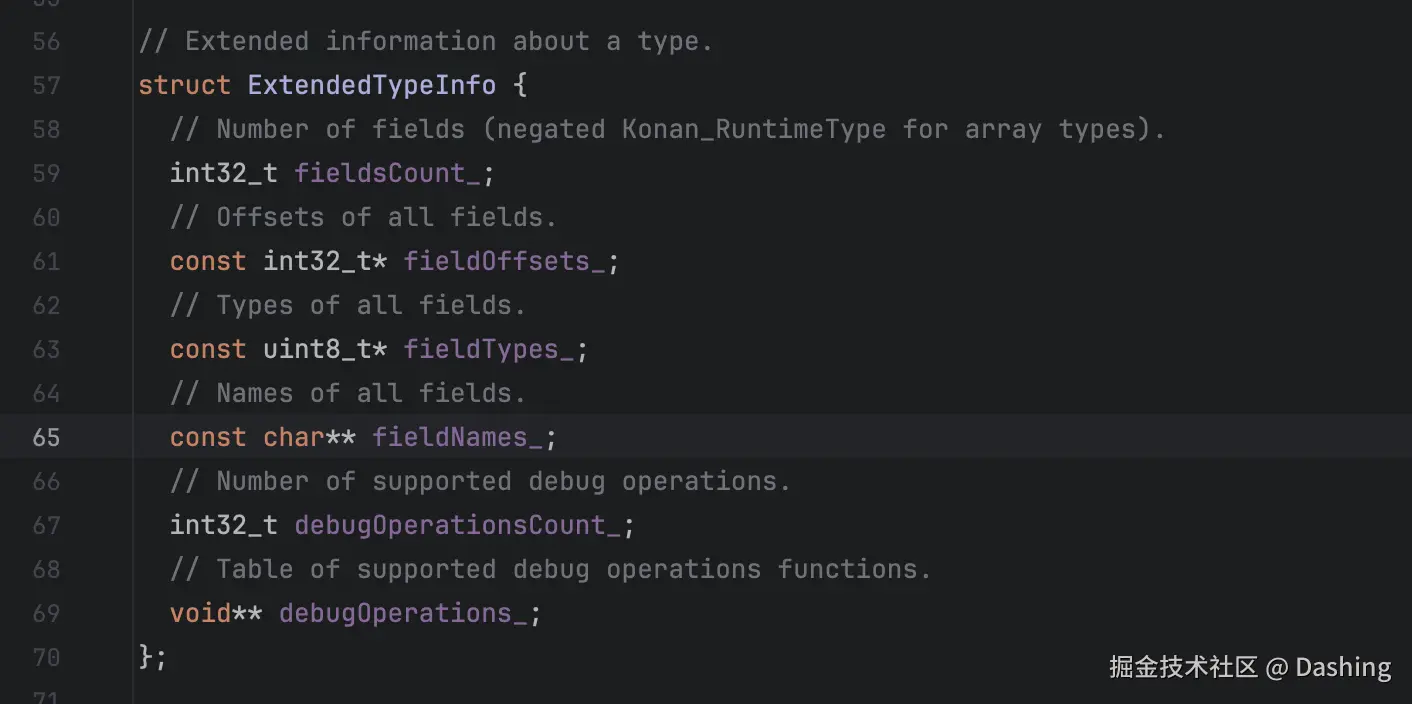

看看ExtendedTypeInfo

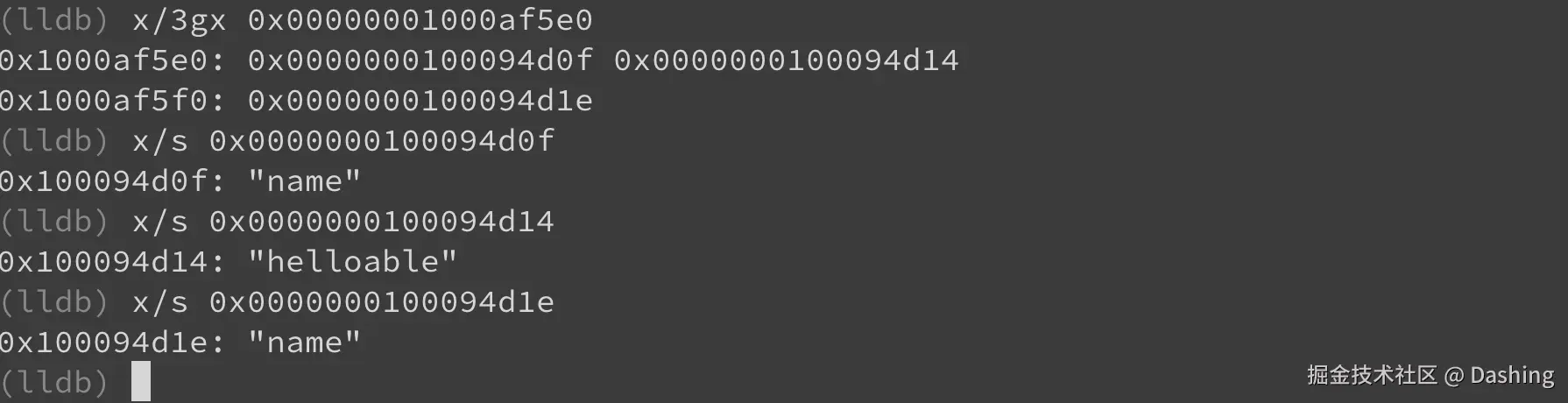

三个变量的名字分别是：name helloable name

instanceSize_ = 0x20 占用32个字节

三个成员变量，三个指针，每个指针占用8个字节，这里为啥是32个字节？

对象

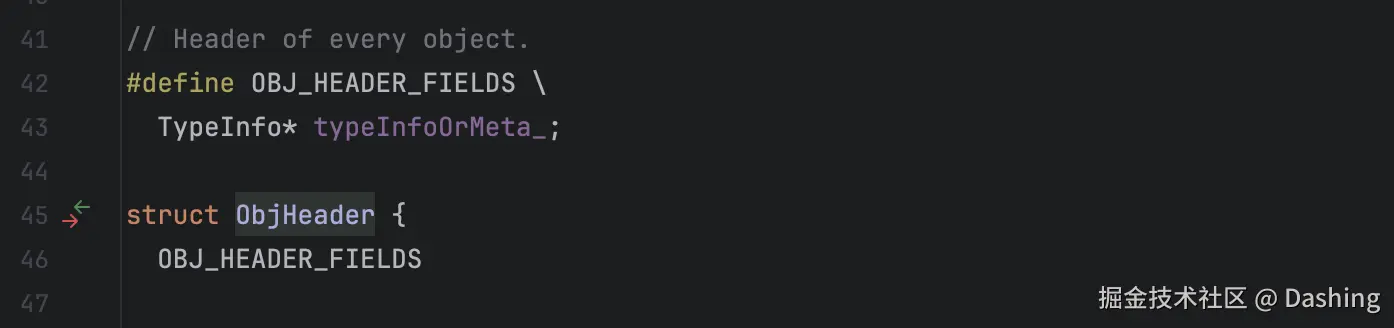

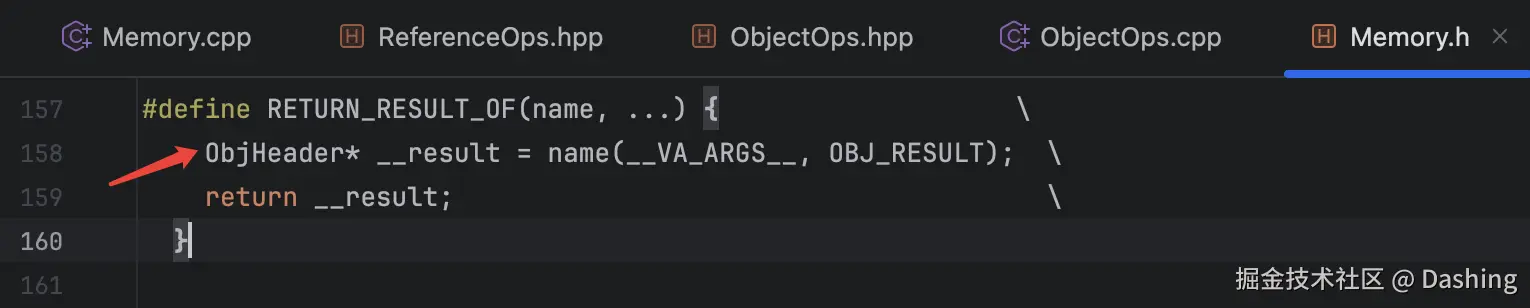

返回的对象使用ObjHeader来表示

所有的Kotlin对象，都有一个成员叫 typeInfoOrMeta_，指向自己的类对象 (类比OC中的isa指针)

小结

对象创建的流程大概如下：

● 编译器根据类的定义生成类信息(TypeInfo)，并放在全局数据段(__DATA_CONST.__const)

● 代码中遇到类实例化，则将代码翻译为以下几步

● 从数据段取到类信息

● 调用 AllocInstance 分配内存，分配内存的大小 从 TypeInfo 中获取

● 并把前 8 个字节的内容填写为TypeInfo的地址

● 调用class的构造方法初始化成员变量

方法调用

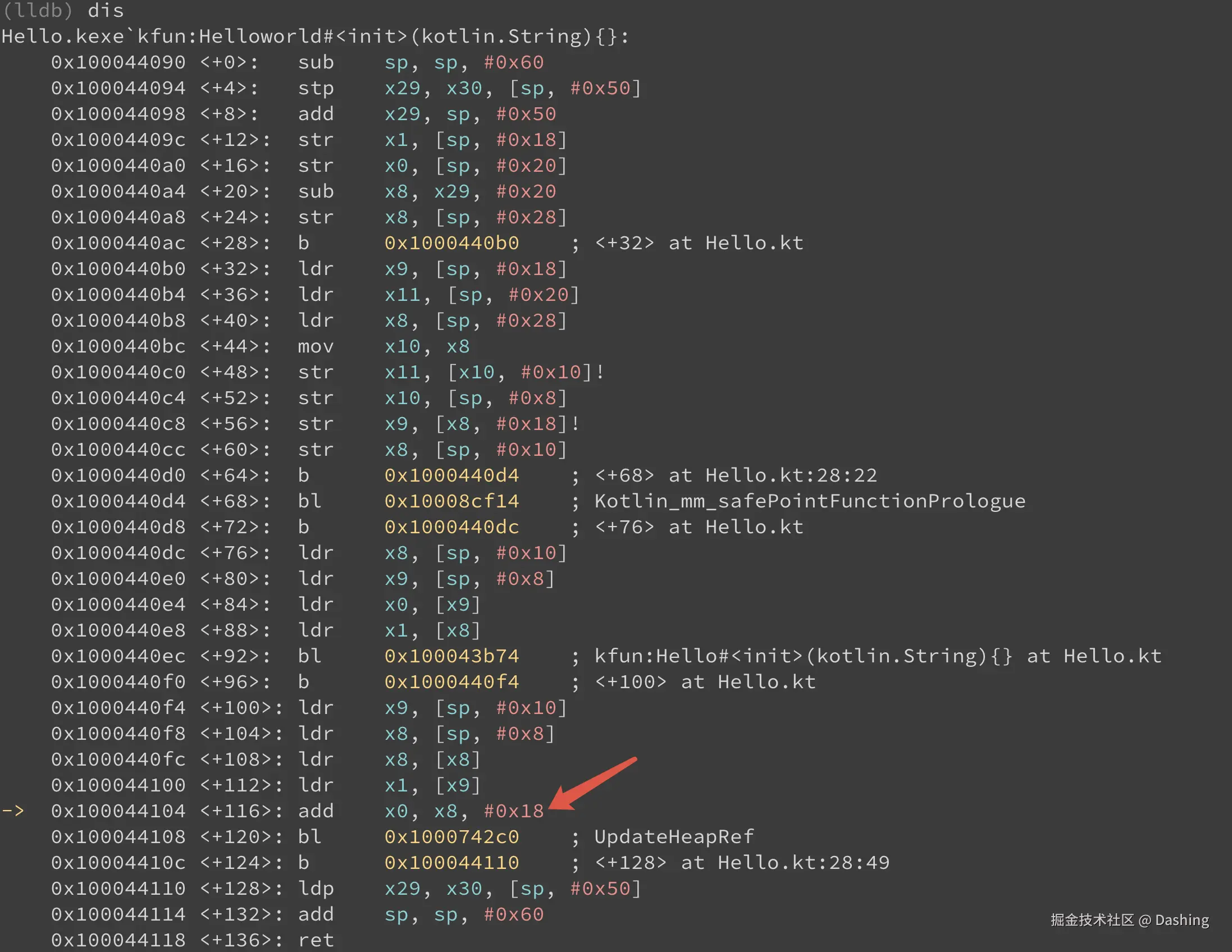

初始化方法

会先调用父类的构造方法

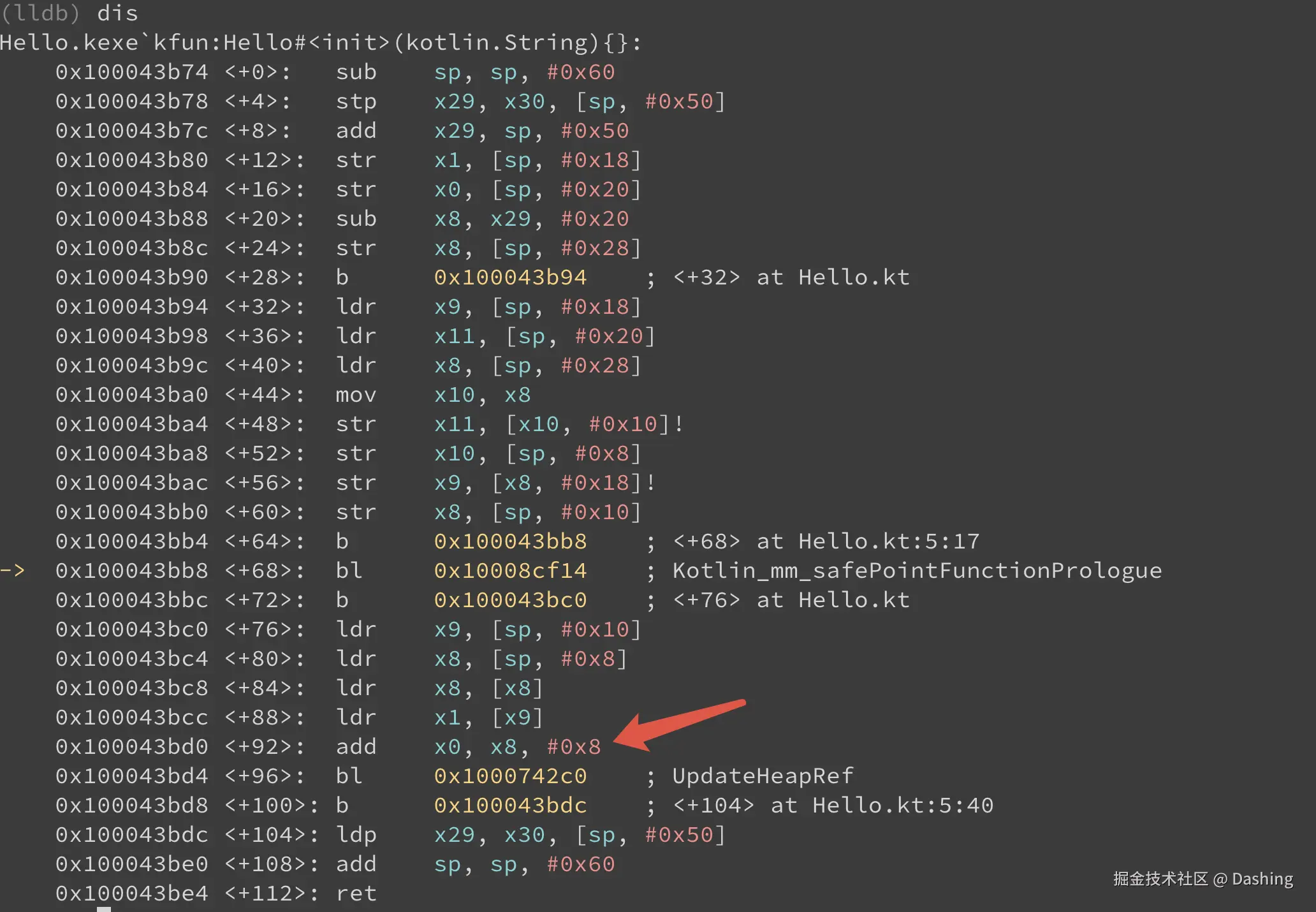

父类设置name属性

子类设置name属性

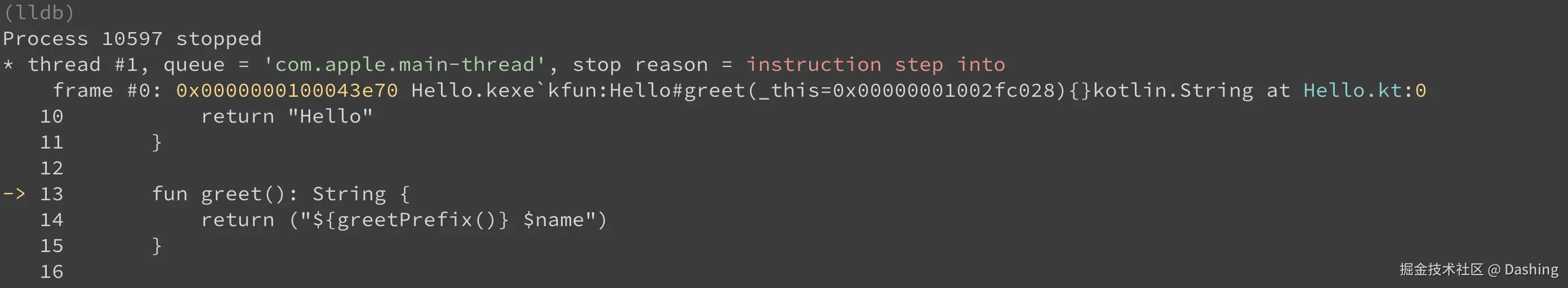

greet方法

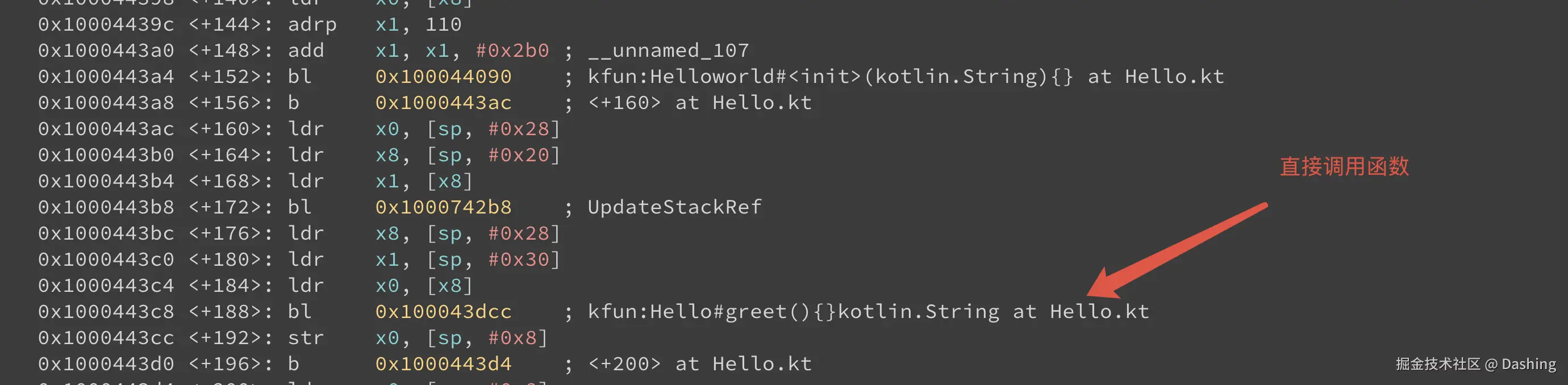

直接调用函数，并且把上面初始化的对象作为第一个参数传入

重载greetPrefix

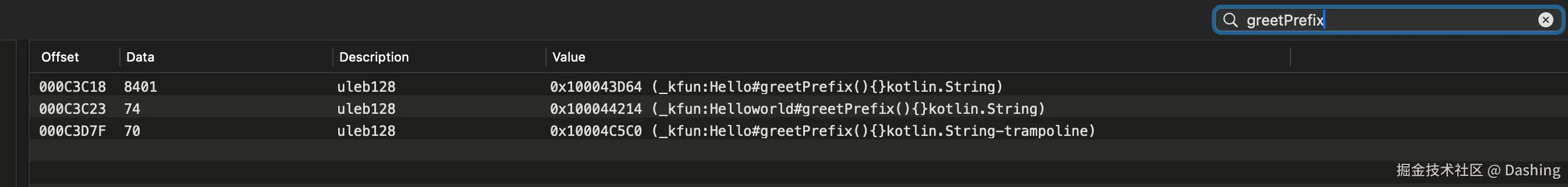

查看函数，greetPrefix 有三个方法，除了父类与子类的实现个一个外，还有一个trampoline的辅助函数

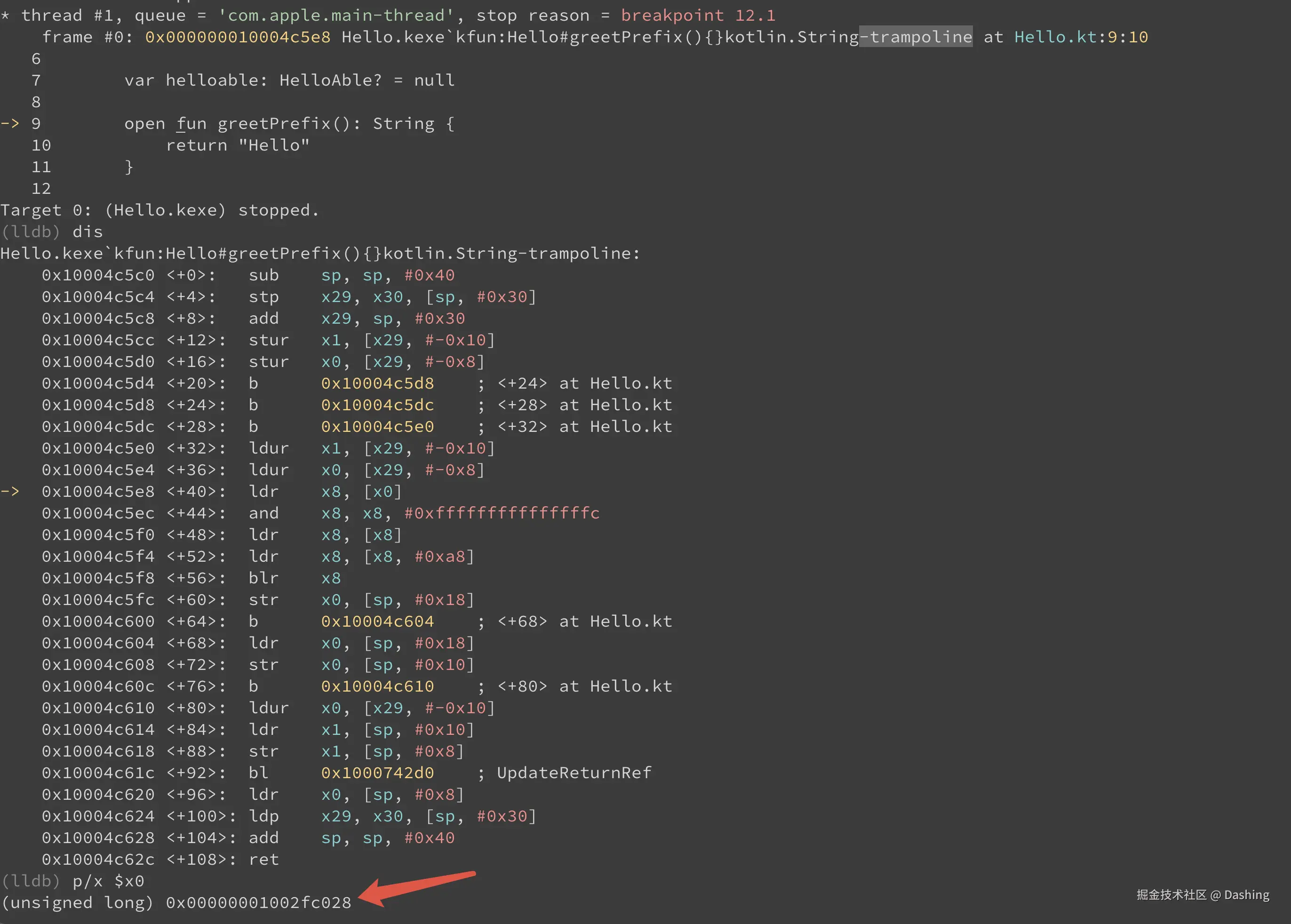

打断点看到，第一个参数也是我们上面创建的对象实例

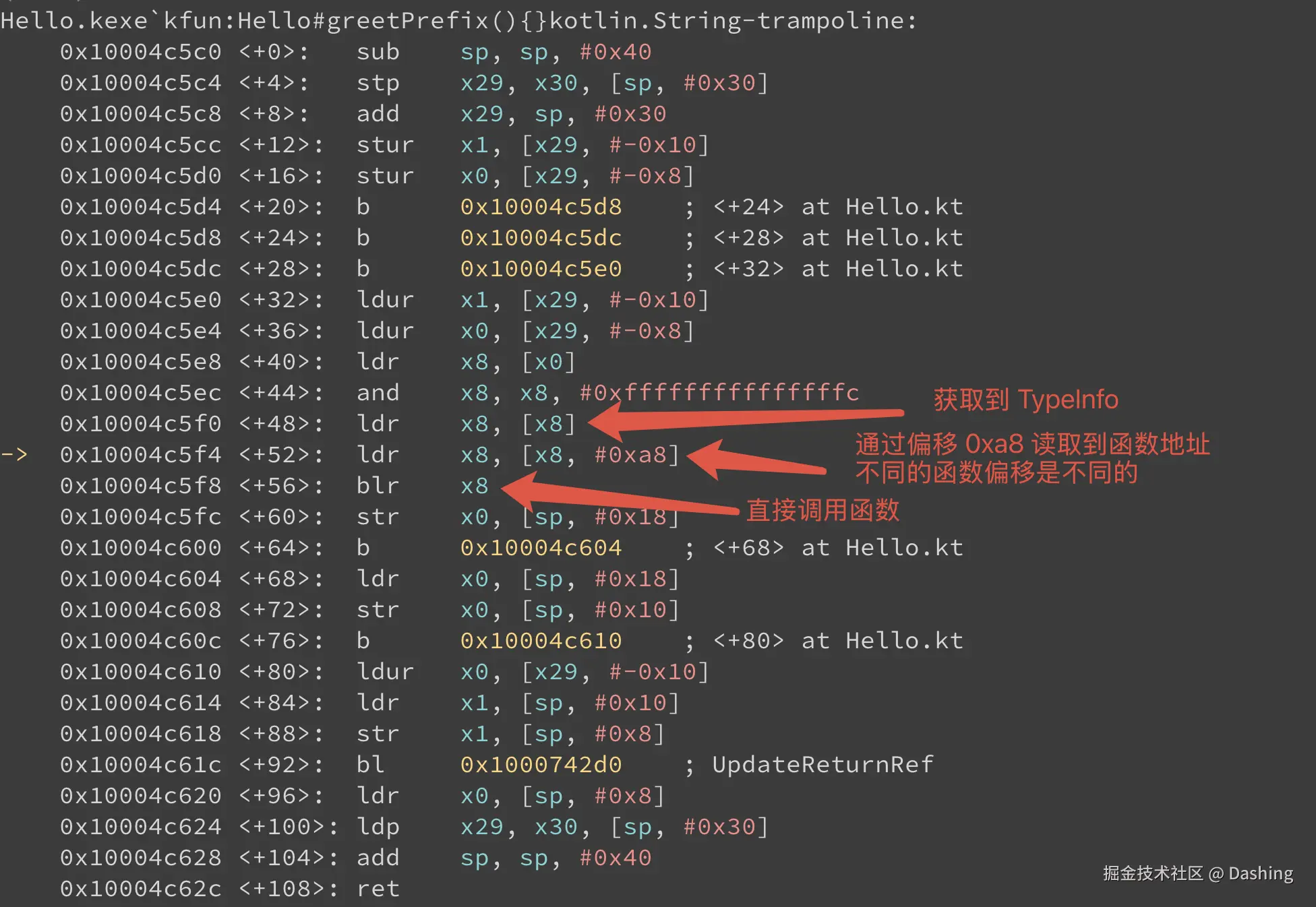

逻辑如下：

通过对象(读取前八个字节里的地址对应的内容)获取对应的类对象(TypeInfo)

类对象中有虚函数表，虚函数表里有函数地址，通过偏移读取到目标函数的地址，然后跳转到具体的函数

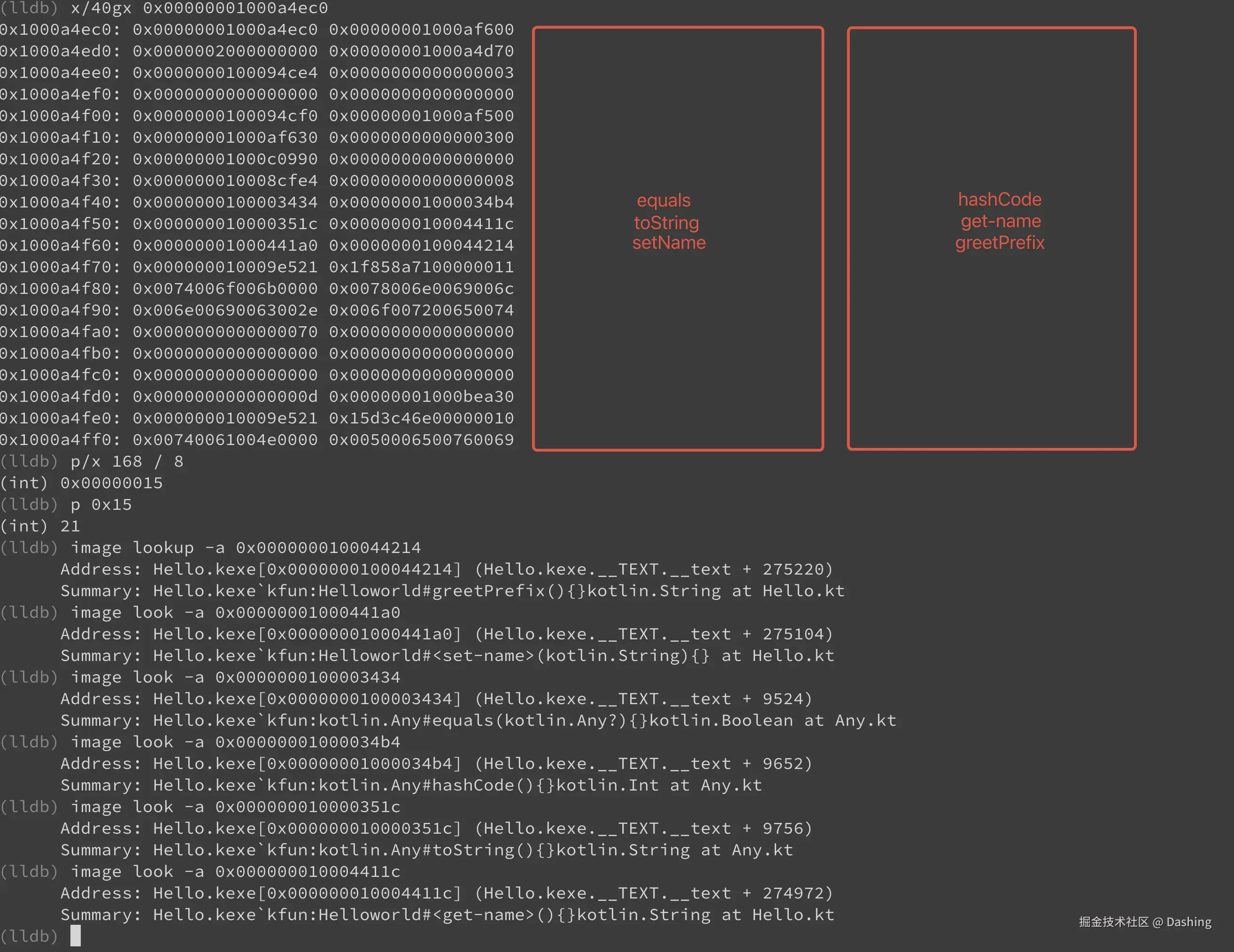

查看虚函数表

由于我们没有重载toString等方法的实现，所以虚函数表中对应的函数地址是父类的函数的地址。

与OC交互

重新将产物编译为 framework

kotlinc-native Hello.kt -g -Xno-inline -Xstatic-framework -p framework -o Hello

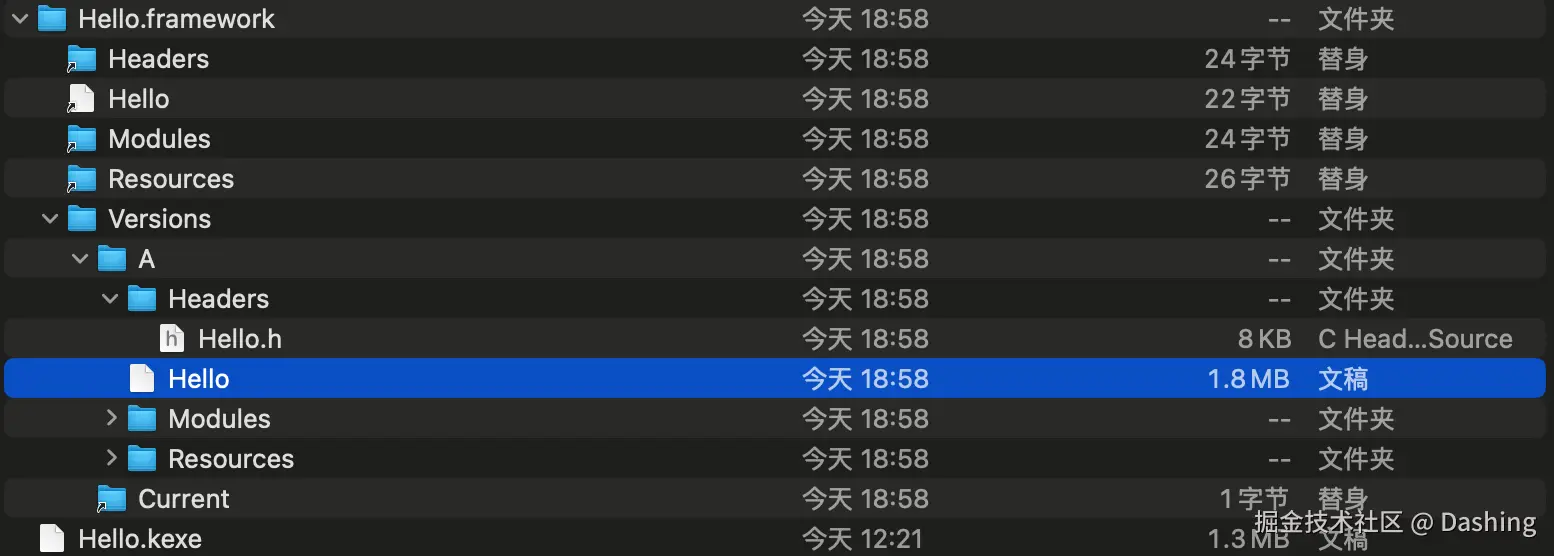

得到如下产物：

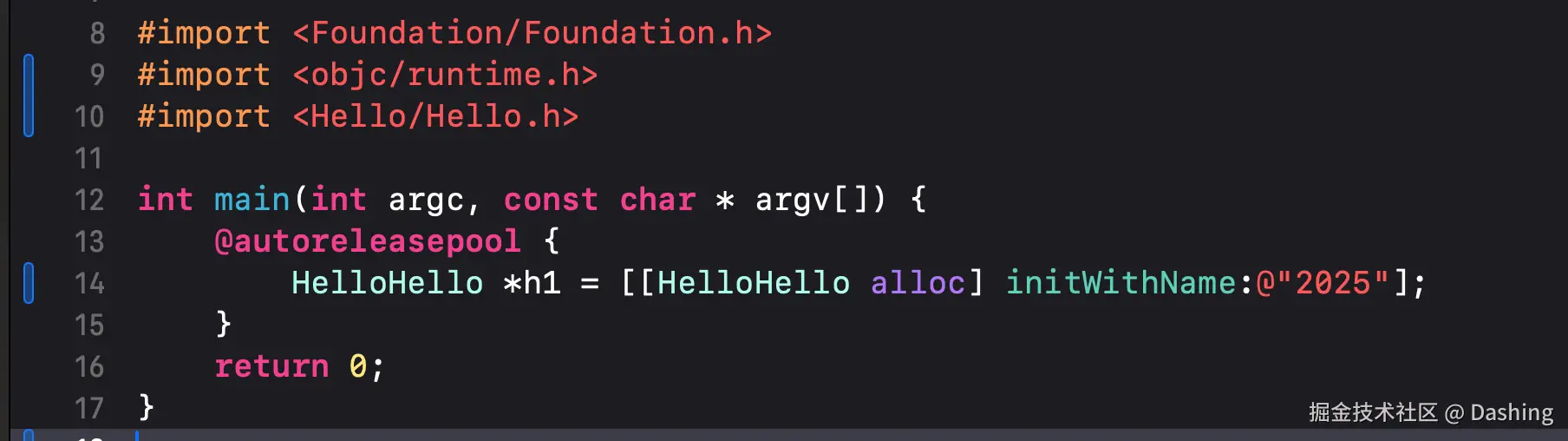

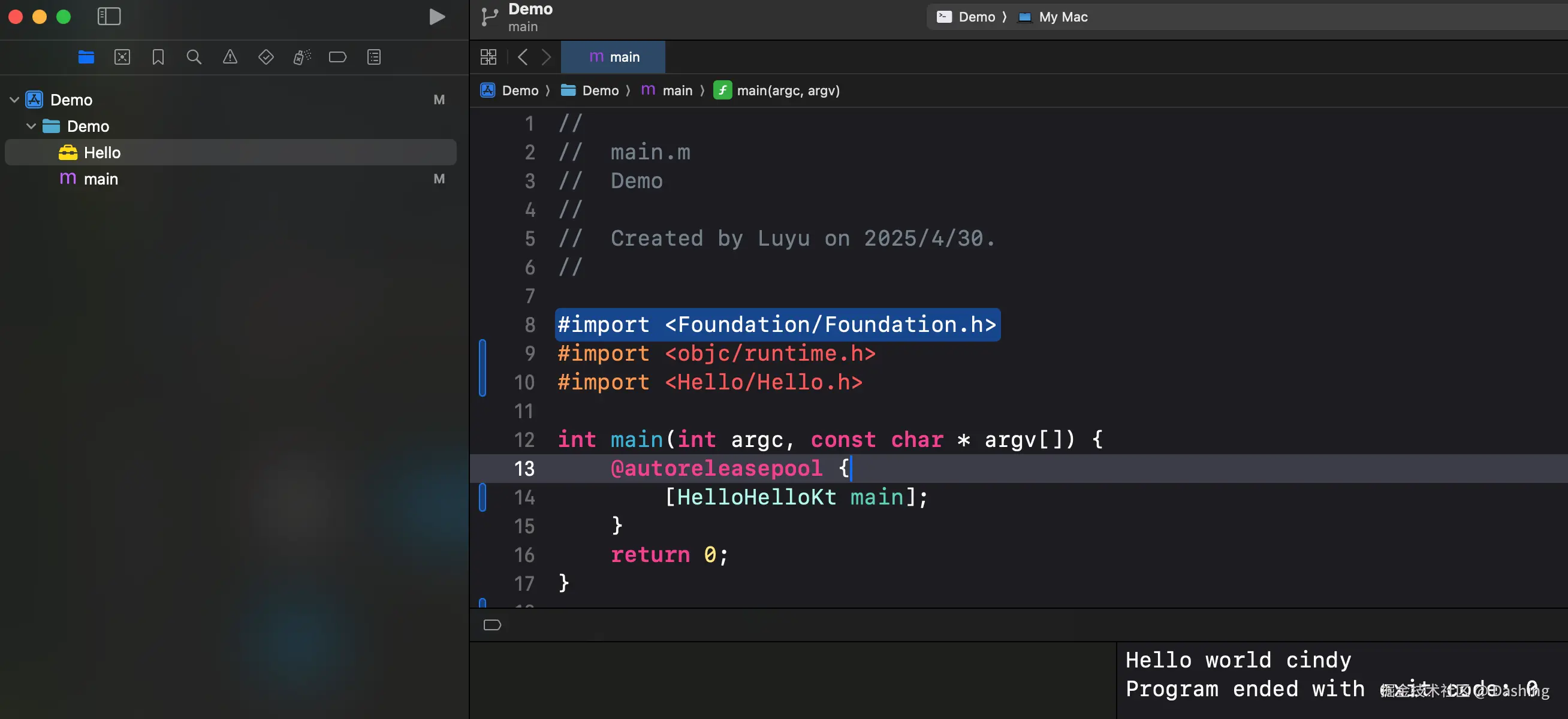

可以集成到 Xcode 中运行了

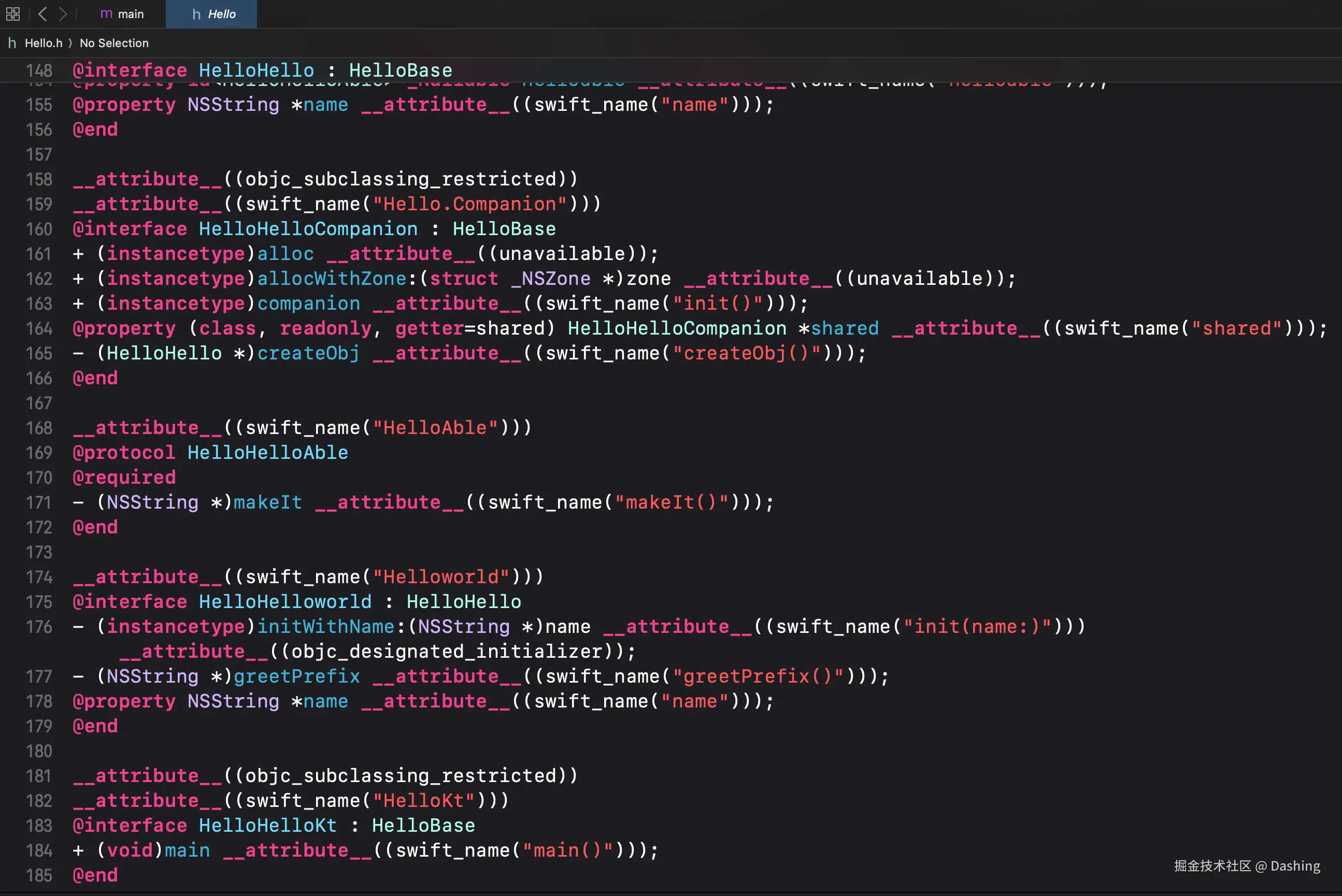

生成的头文件也都可以调用了

main函数

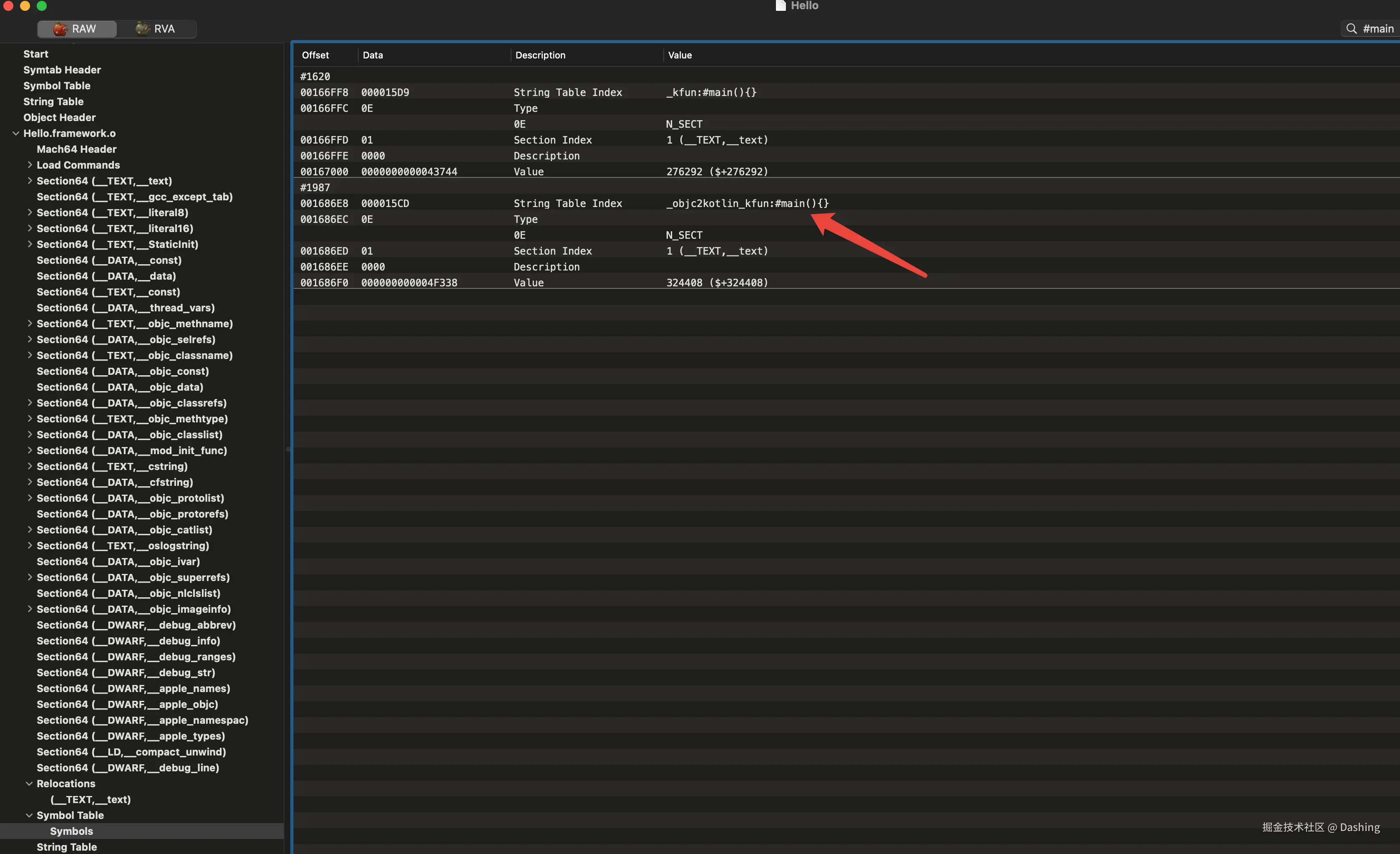

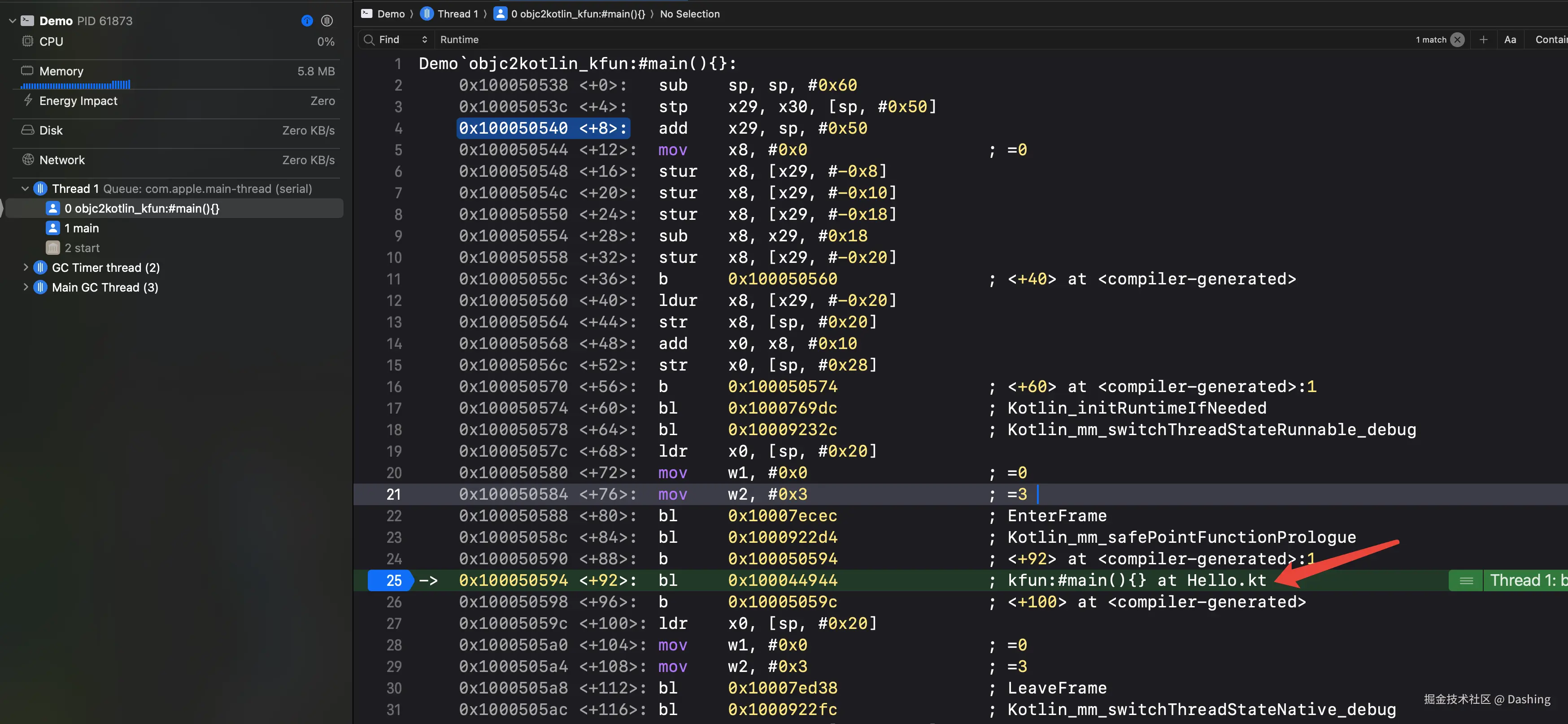

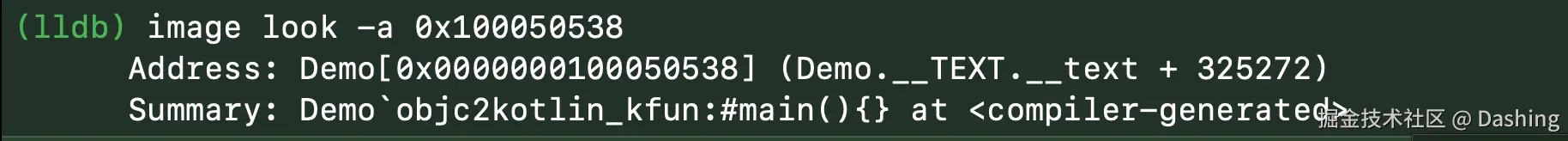

在二进制的符号表中搜索#main，发现多了一个包装函数

objc2kotlin_kfun:#main(){} 中会调用 kfun:#main(){}

objc2kotlin_kfun:#main(){} 函数不对应任何一句原代码，完全由编译器生成

objc2kotlin前缀表示 从objc调用kotlin的函数

kfun:#main(){} 的逻辑不变(创建对象，方法调用)

成员方法

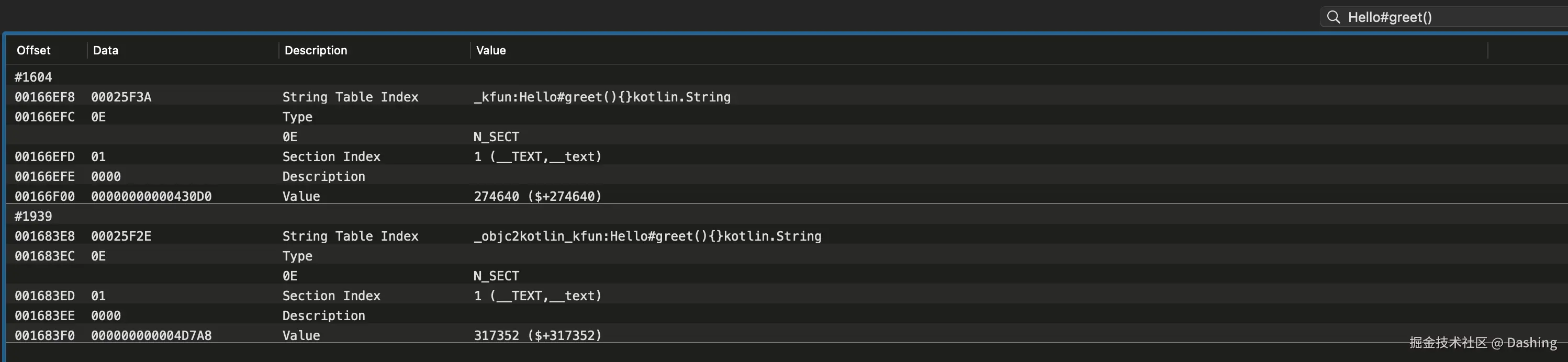

查看二进制文件符号，发现每个成员方法也生成了对应的objc2kotlin前缀的函数，例如：

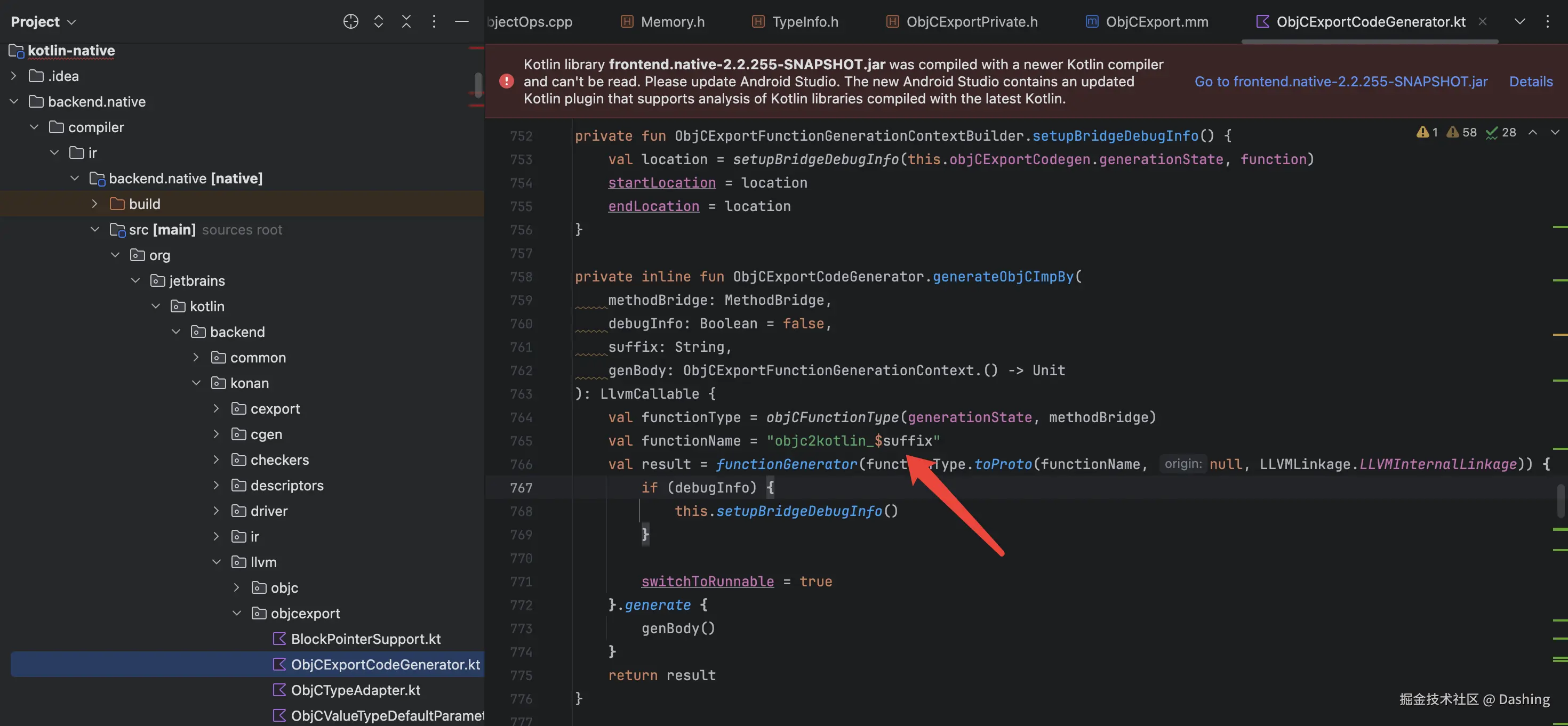

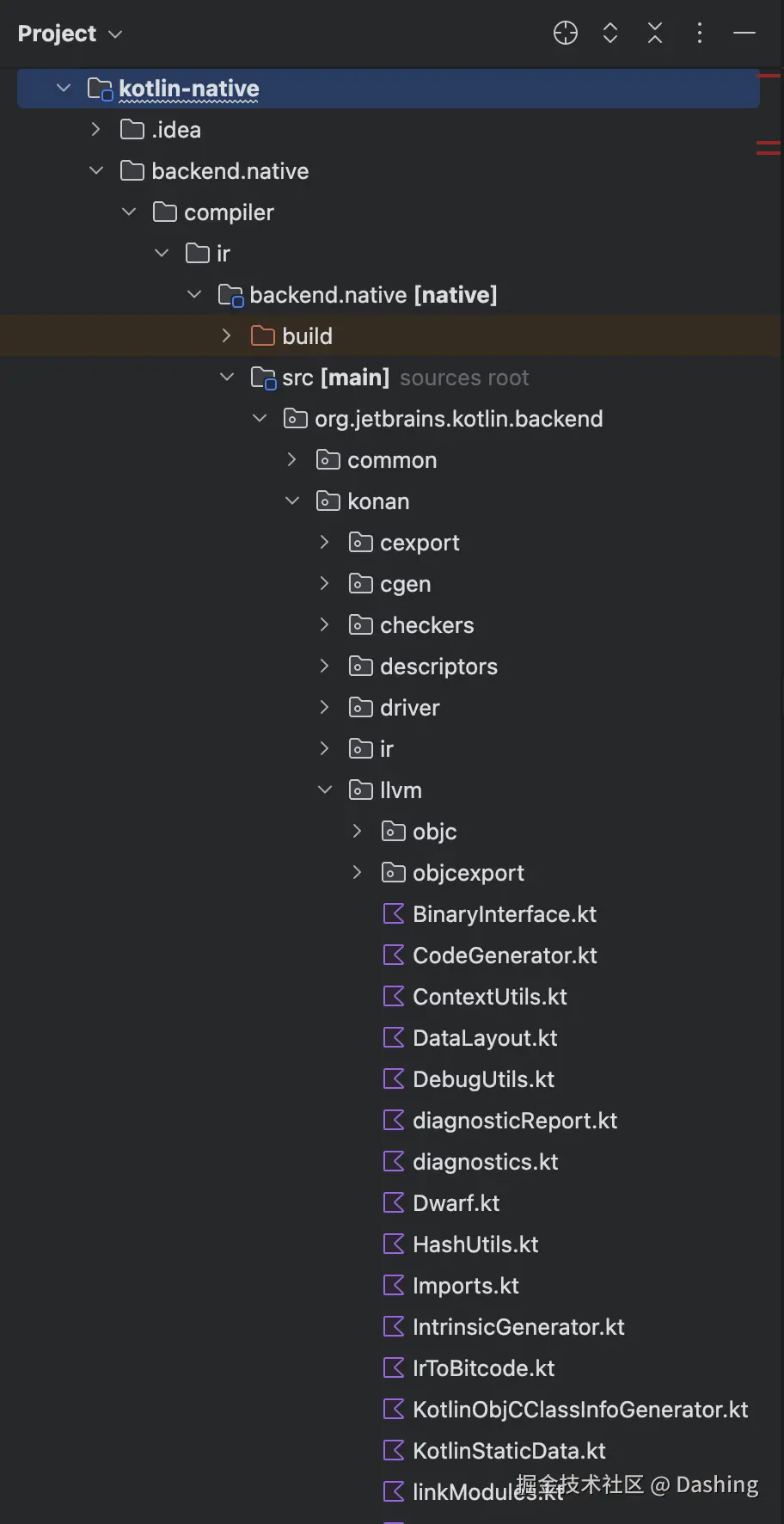

在KN编译代码中找到了"objc2kotlin"

编译器如何通过生成 objc2kotlin_ 前缀的方法？

objc2kotlin_xxx方法是在OC侧调用，所以其接受的参数以及返回值都是 OC 的对象

objc2kotlin_xxx 要"复用" xxx(KN kotlin 方法) 的逻辑

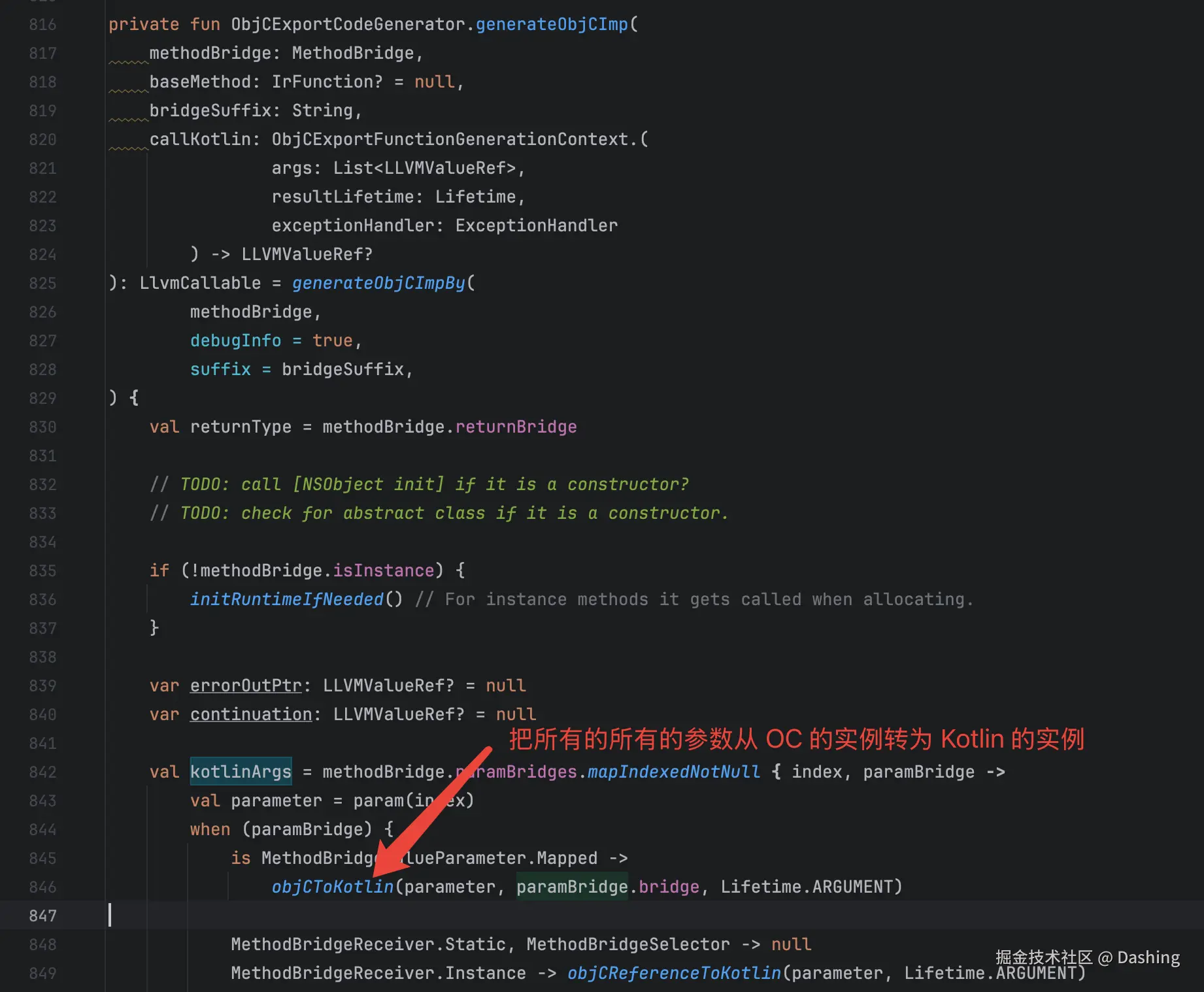

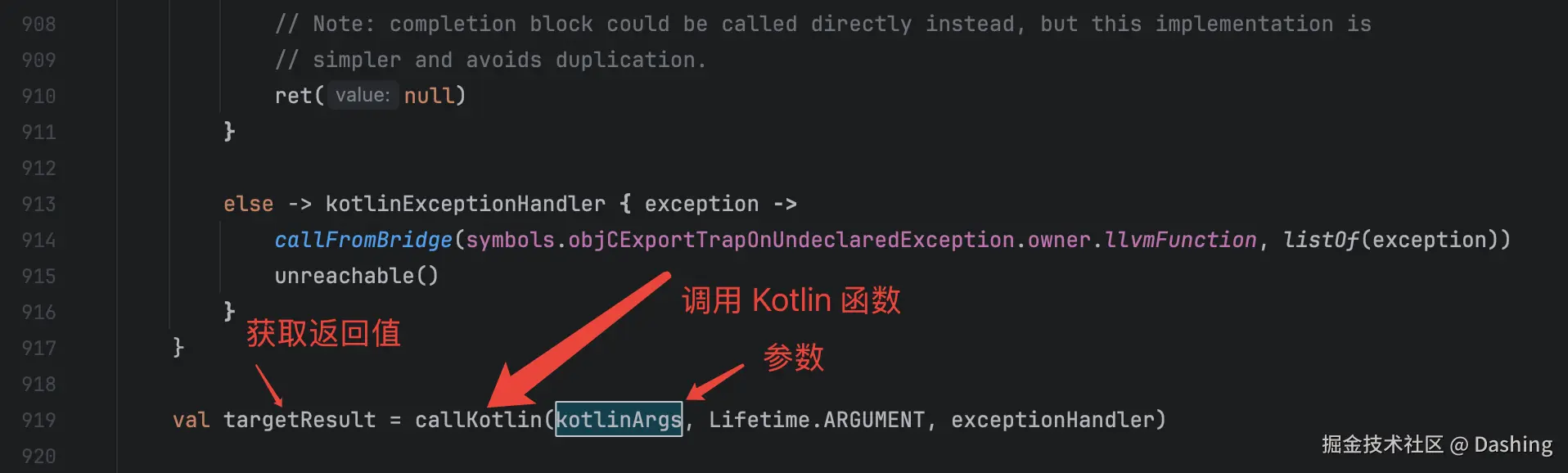

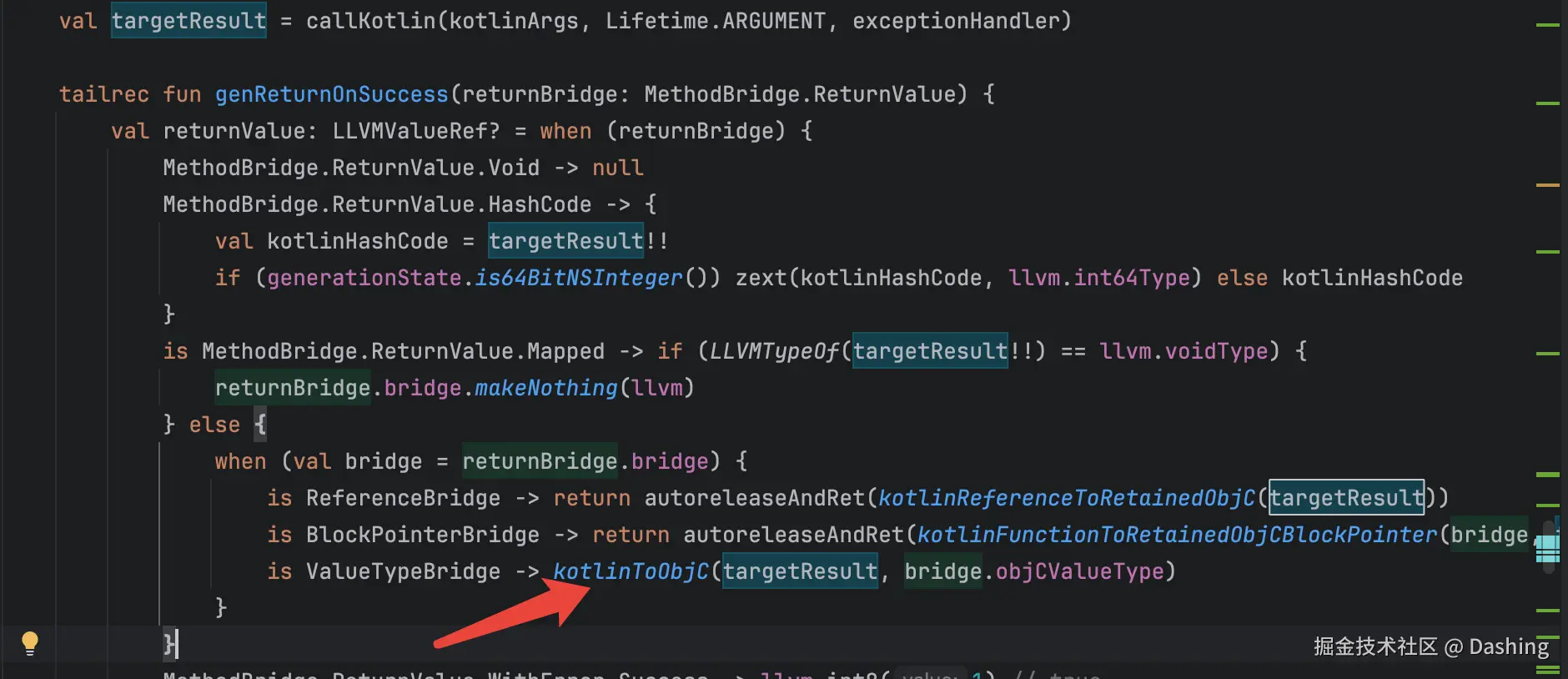

根据相关位置的代码以及编译结果看，大概的流程为以下三步：

1. 转换 OC对象 -> Kotlin对象(struct ObjHeader)

2. 调用kotlin函数，获得Kotlin对象的返回值

3. 将返回值转回 OC 对象（还有其他分支，暂不关心）

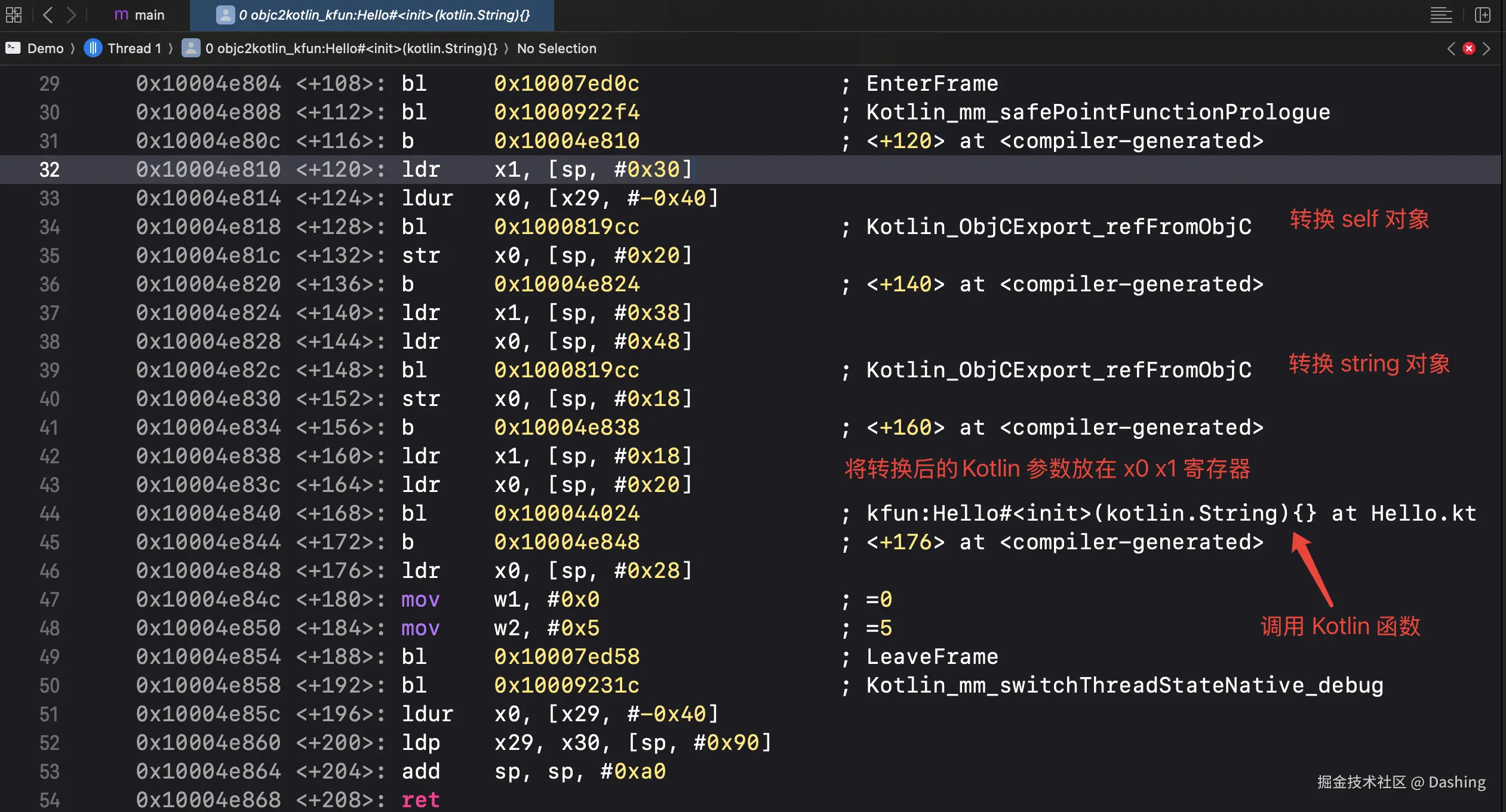

比如：

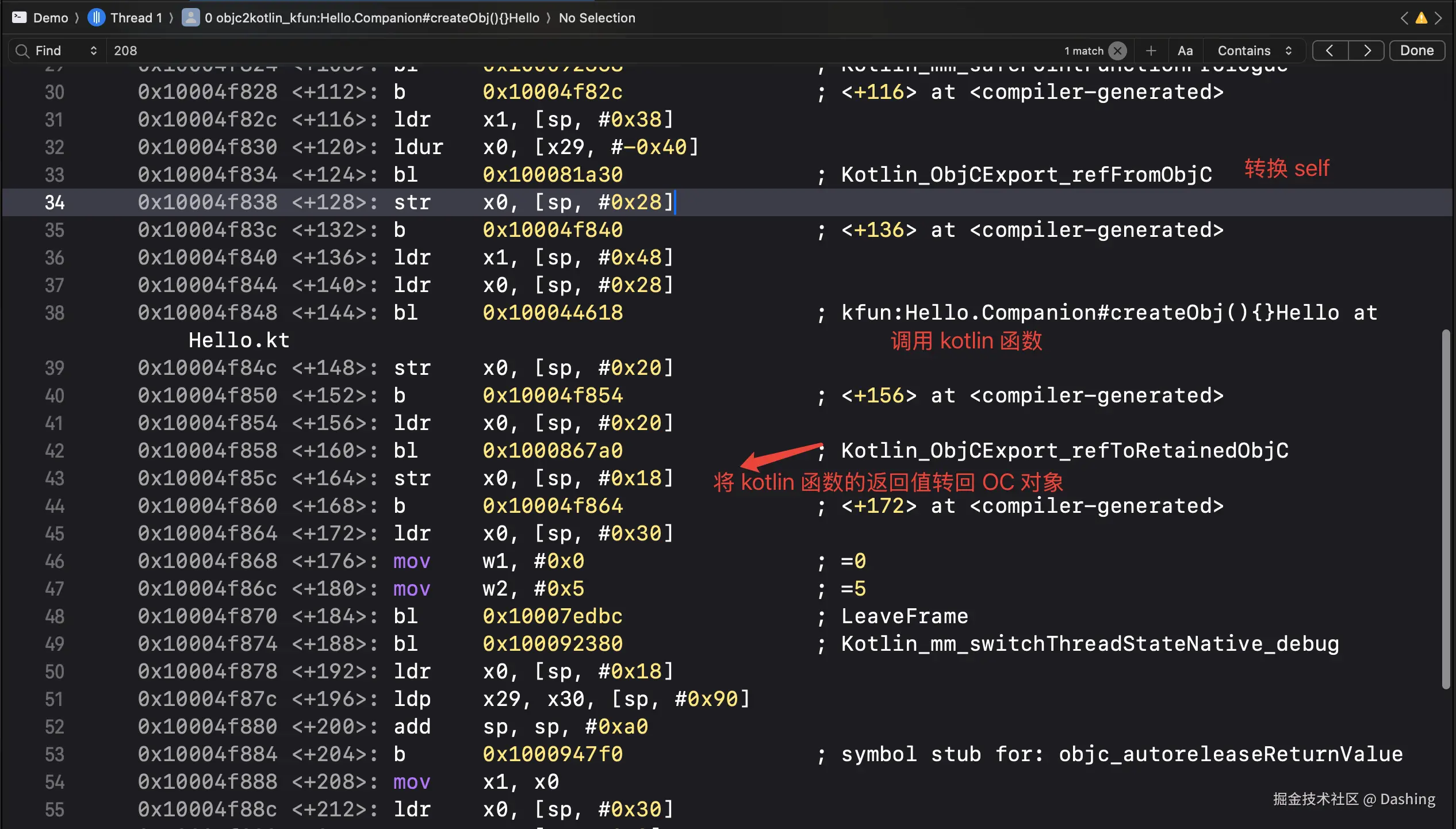

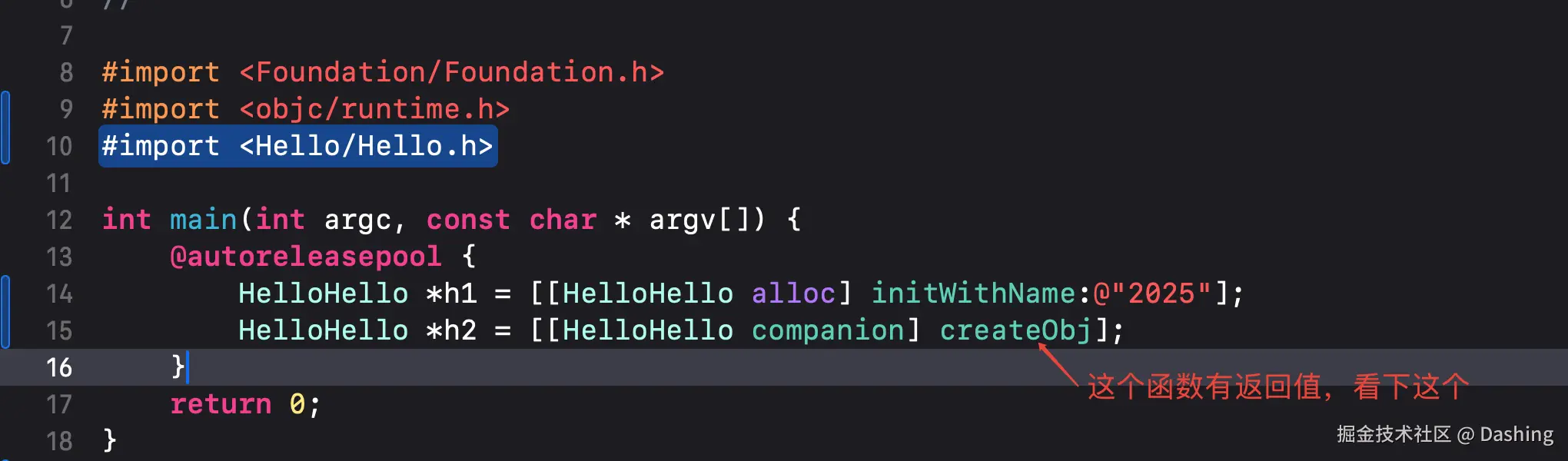

由于是init方法，返回值就是传入的self对象，所以不需要第三部转换，可以通过下面这个函数来看下返回值的情况

OC Kotlin 交互

Kotlin_ObjCExport_refFromObjC

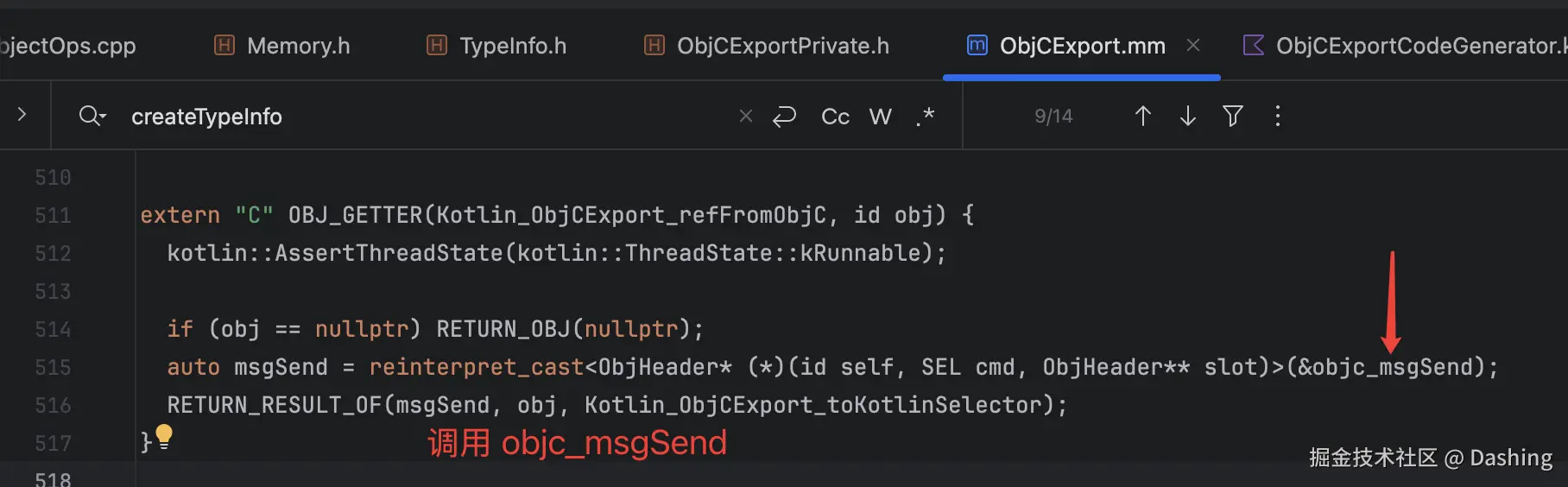

查看源码可知是调用objc_msgSend，target是obj，SEL 是toKotlin:

任意一个对象能响应这个方法吗？

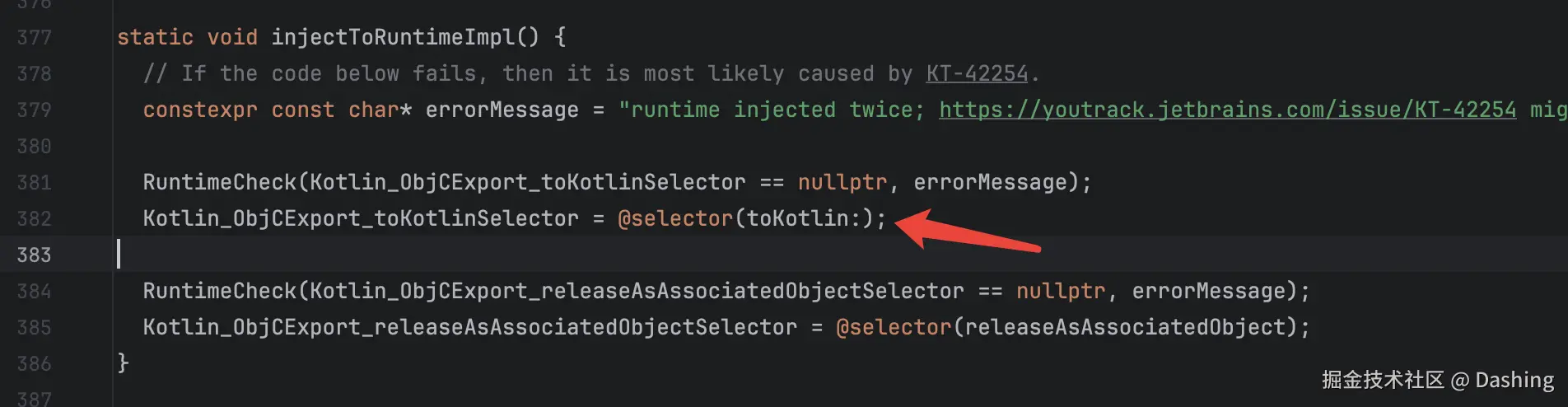

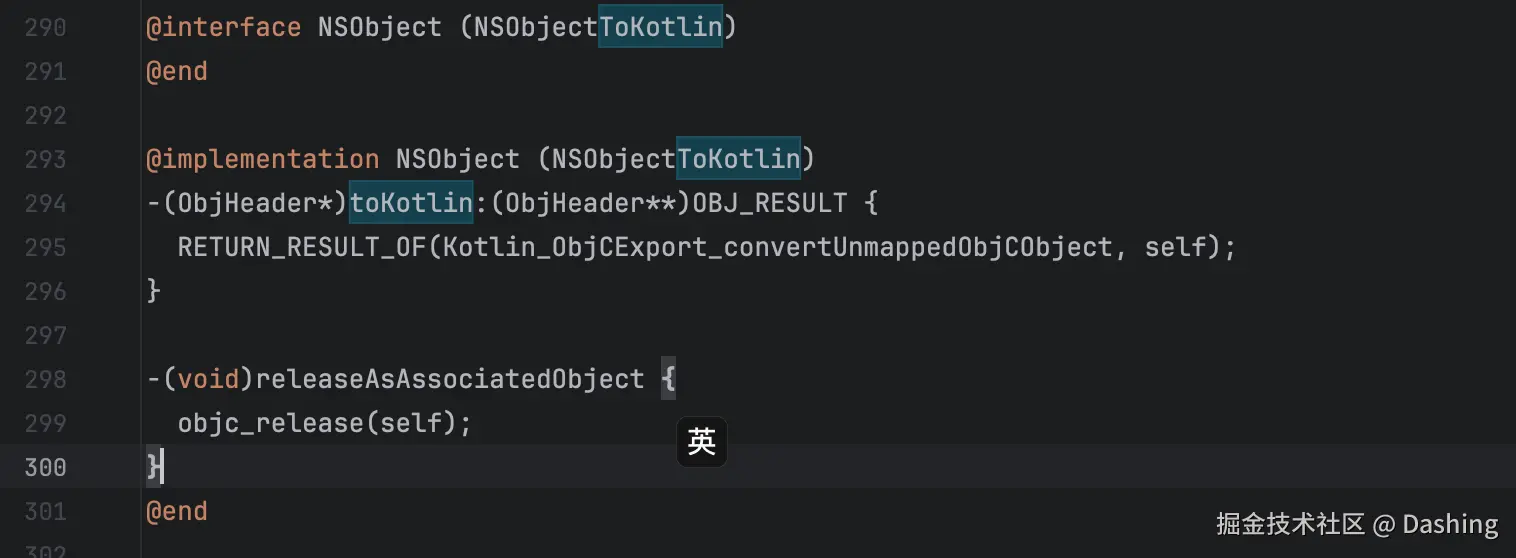

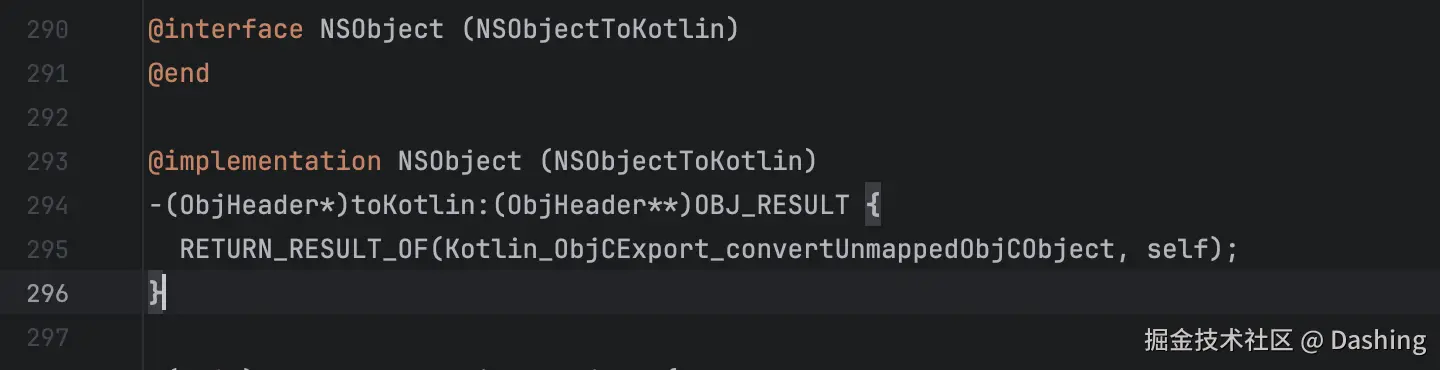

可以响应，runtime给NSObject添加了分类方法

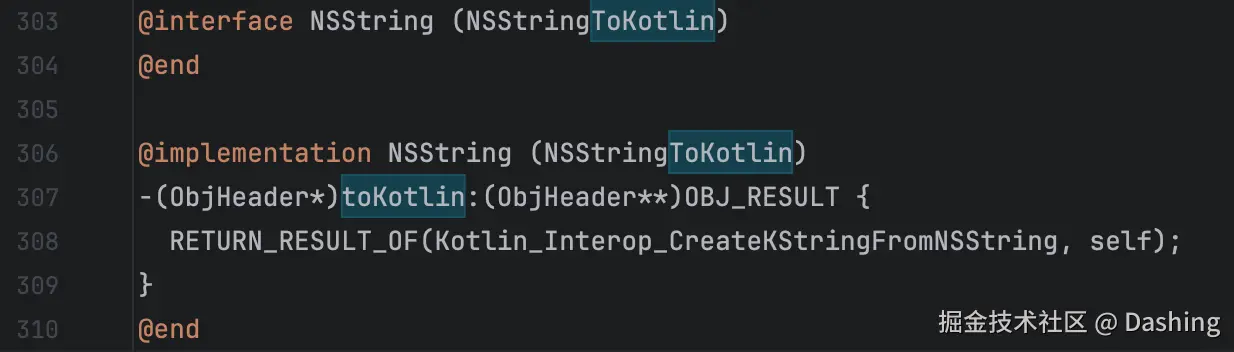

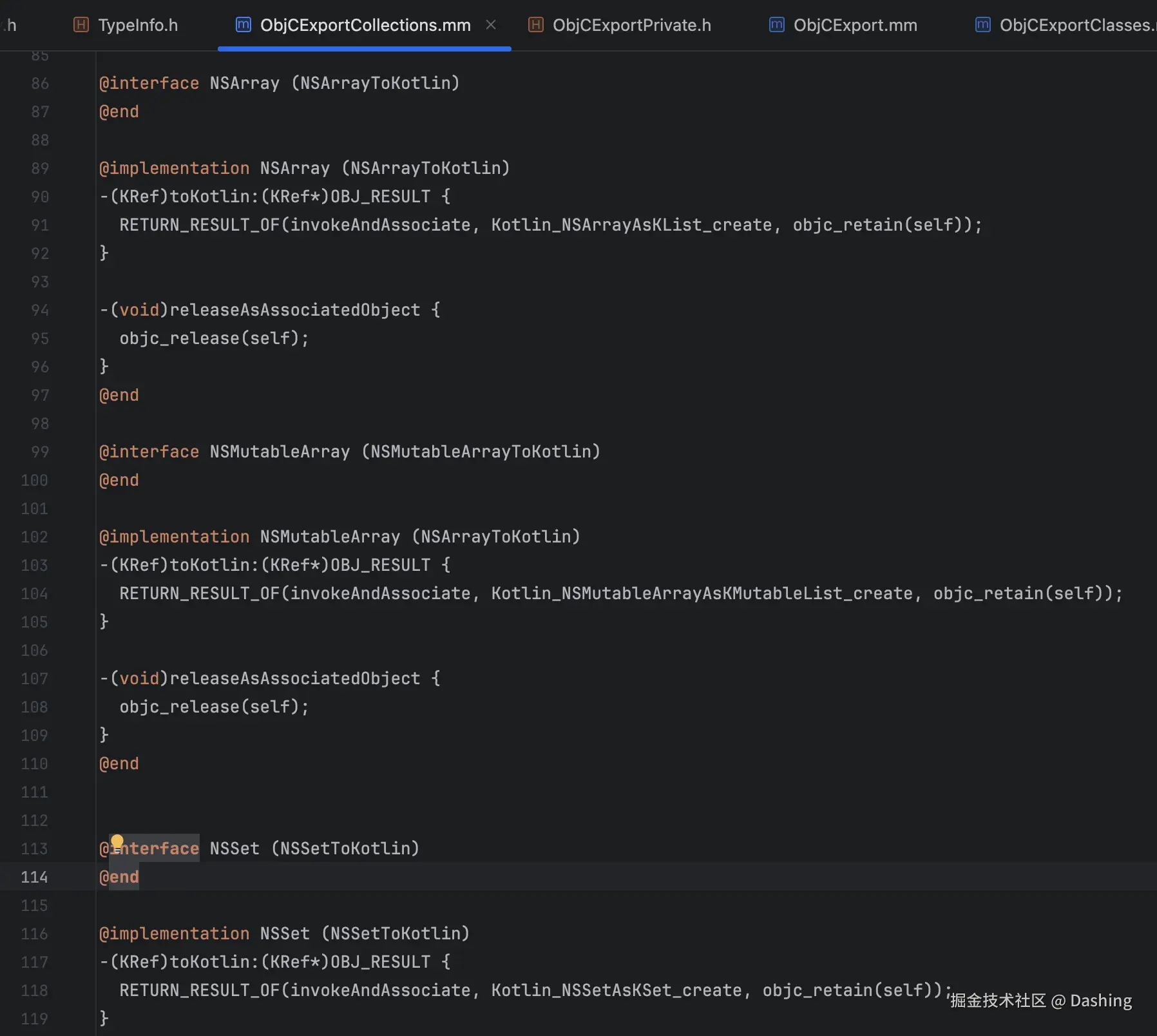

当然对于 OC 的原生类有具体的处理：

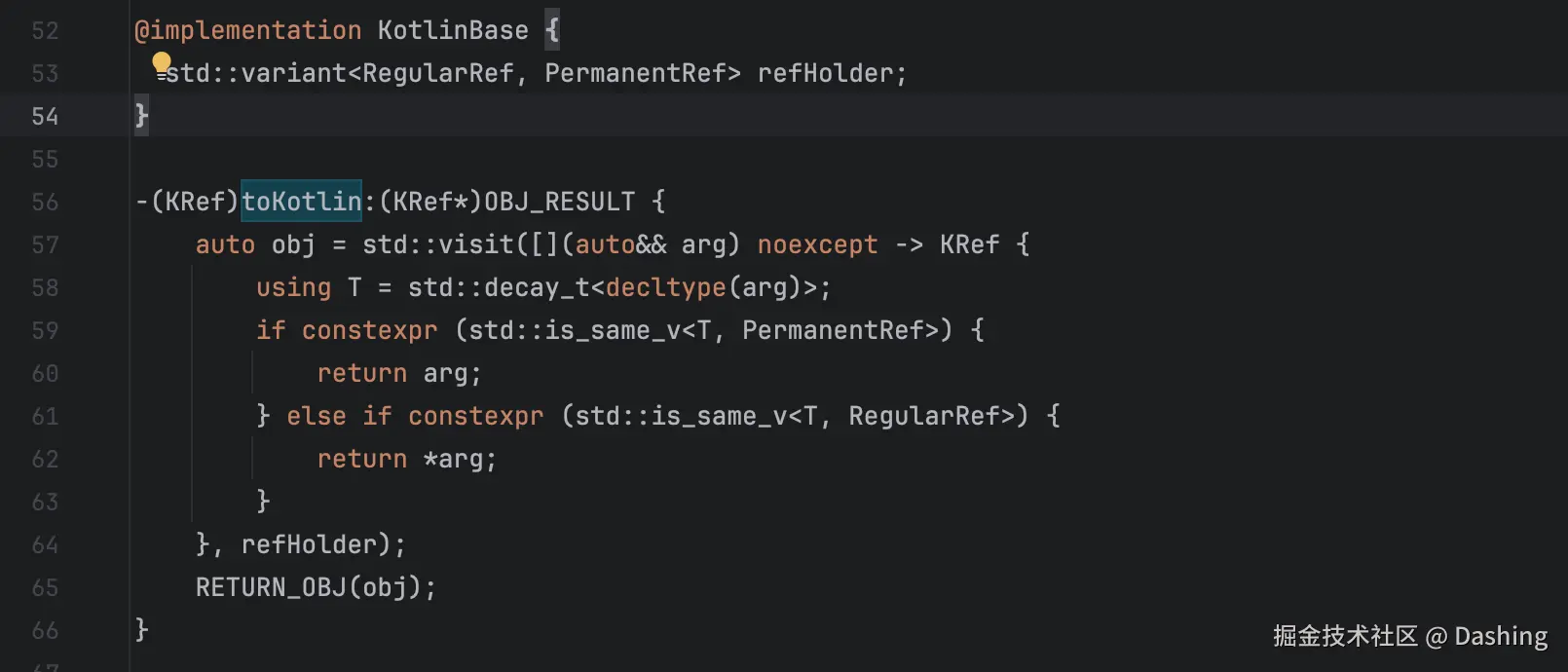

还有一个特殊的KotlinBase的类，是 所有从Kotlin生成的OC的类的 基类

比如：HelloHello，是从Kotlin的Hello类生成的，其基类就是 KotlinBase

这个类有一个特殊的成员变量 refHolder

在toKotlin:中，返回值就是从refHolder中获取的，所以需要看下这个refHolder什么时候赋值的，其内容是什么？

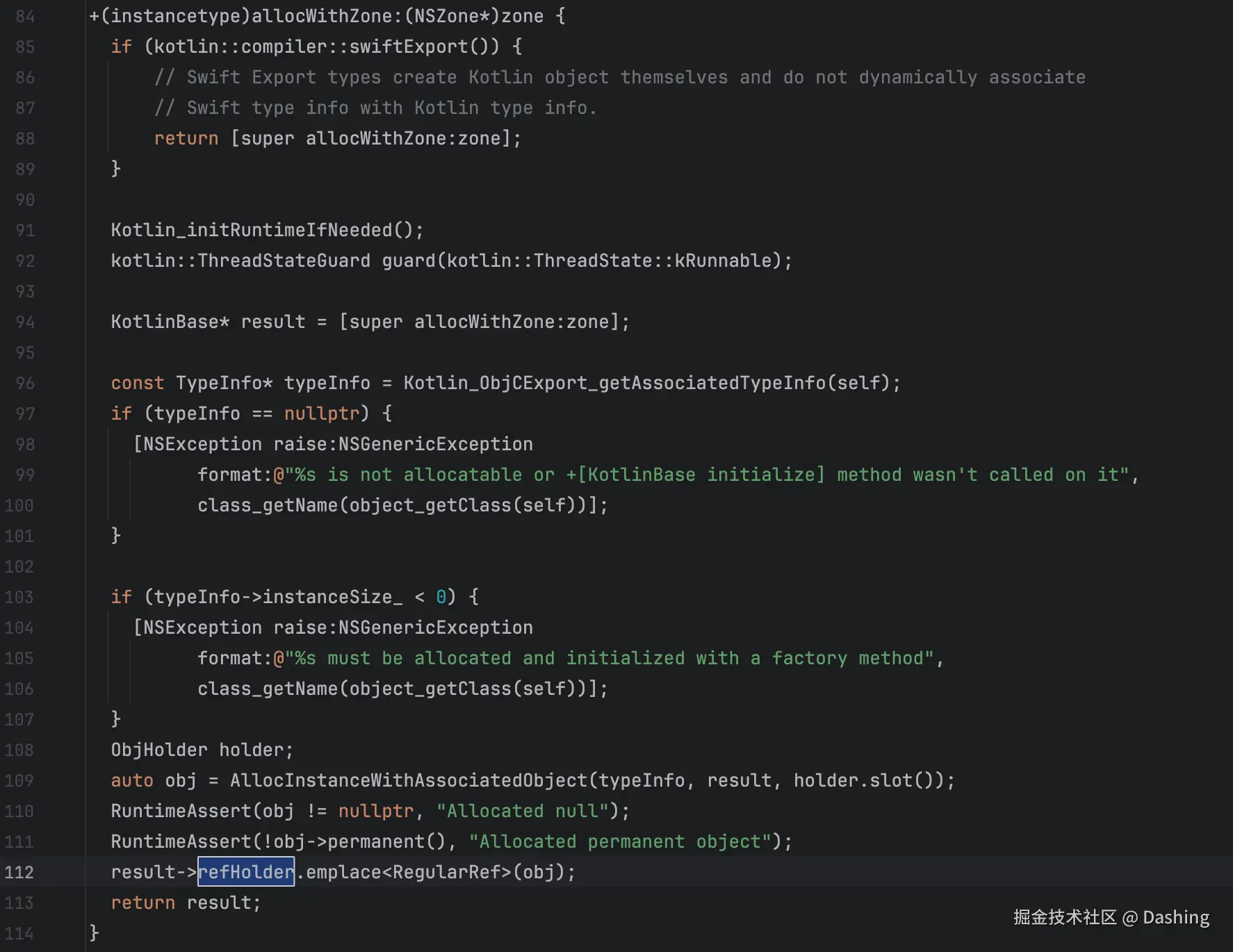

情况1

● 94：分配内存，创建 OC 的实例对象(Oojb)

● 96：获取到HelloHello类对应的Kotlin Hello类的TypeInfo

○ OC的HelloHello 是 编译器根据 Hello 生成的，编译器跟runtime有办法获取到，具体获取方法暂不介绍

● 109：通过 Hello类的TypeInfo，创建一个Hello类的实例对象(Kobj)，并把 Oobj 绑定到 Kobj 上

○ 绑定：通过Kobj可以轻松的(成本很低的)获取到Oobj

● 112：把 Kobj 放在 Oobj 的 refHolder 成员变量里

串一下这段代码后面发生的事情：

● alloc 过程：有两个分配内存的过程(创建了两个对象)，OC 侧跟Kotlin侧个创建了一个对象，并且把两个对象绑定起来了(互相持有引用)，通过其中任意一个对象，可以轻松获取到对侧的对象

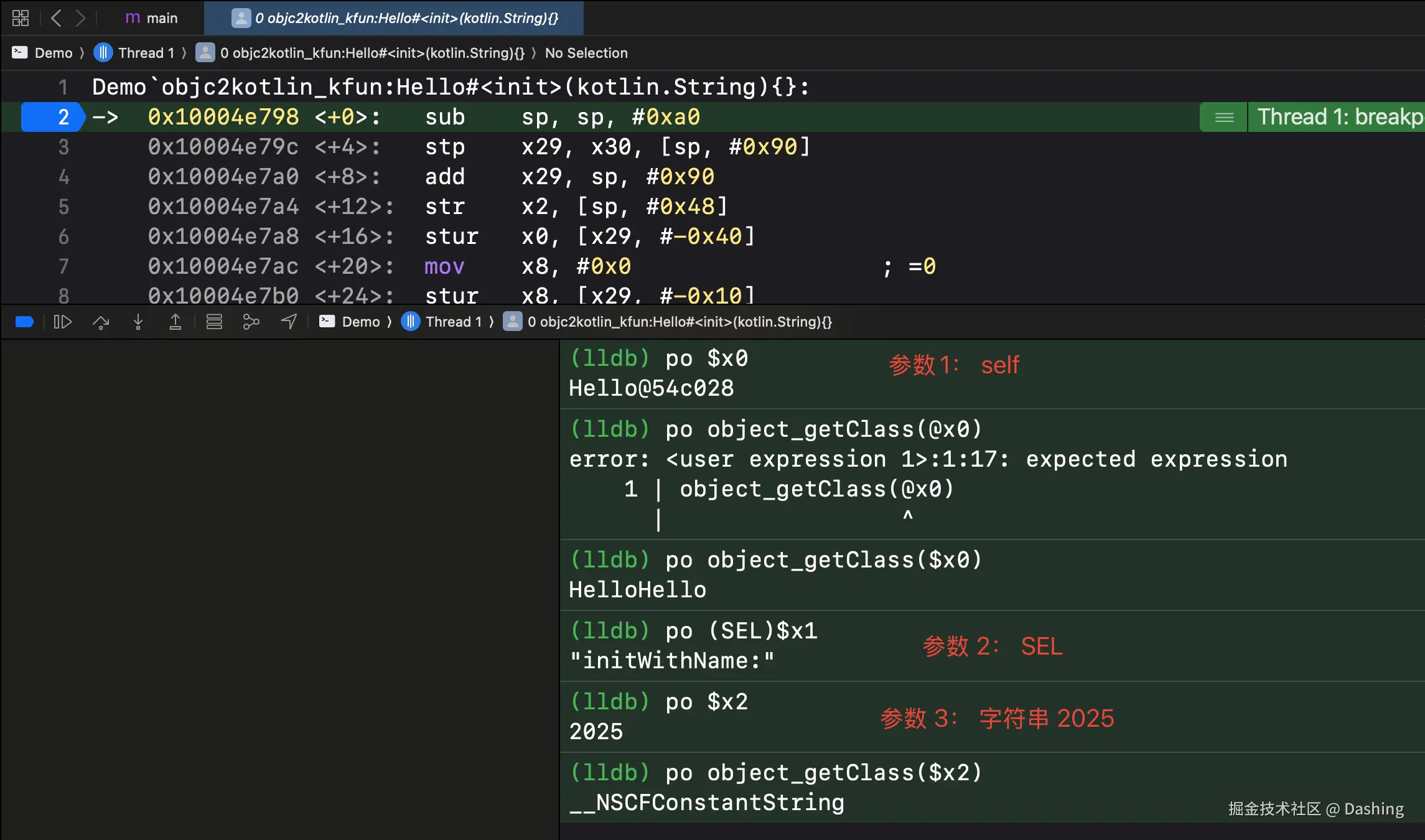

● init 过程：给上述Alloc获取的对象发消息，SEL='initWithName'，对应的实现是objc2kotlin_kfun:Hello#<init>(kotlin.String){}函数，函数中self对象跟NSString 通过 toKotlin: 转换为 Kotlin 侧的对象，并作为调用 kfun:Hello#<init>(kotlin.String){}函数的参数

问题

上述过程好像只是把Kobj初始化了，Oobj初始化成功了吗？

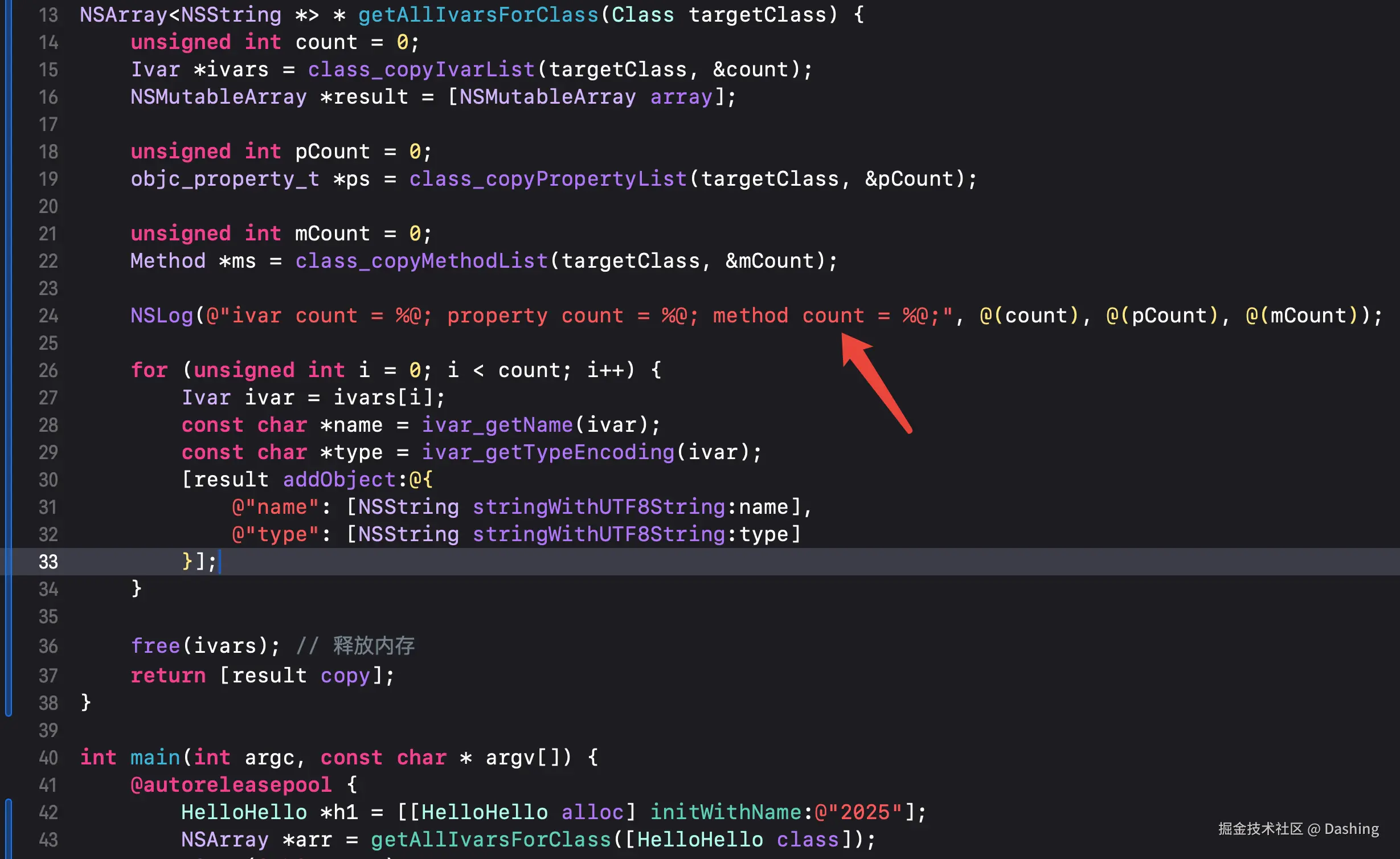

Oobj有成员变量吗？

output：

ivar count = 0; property count = 0; method count = 8;

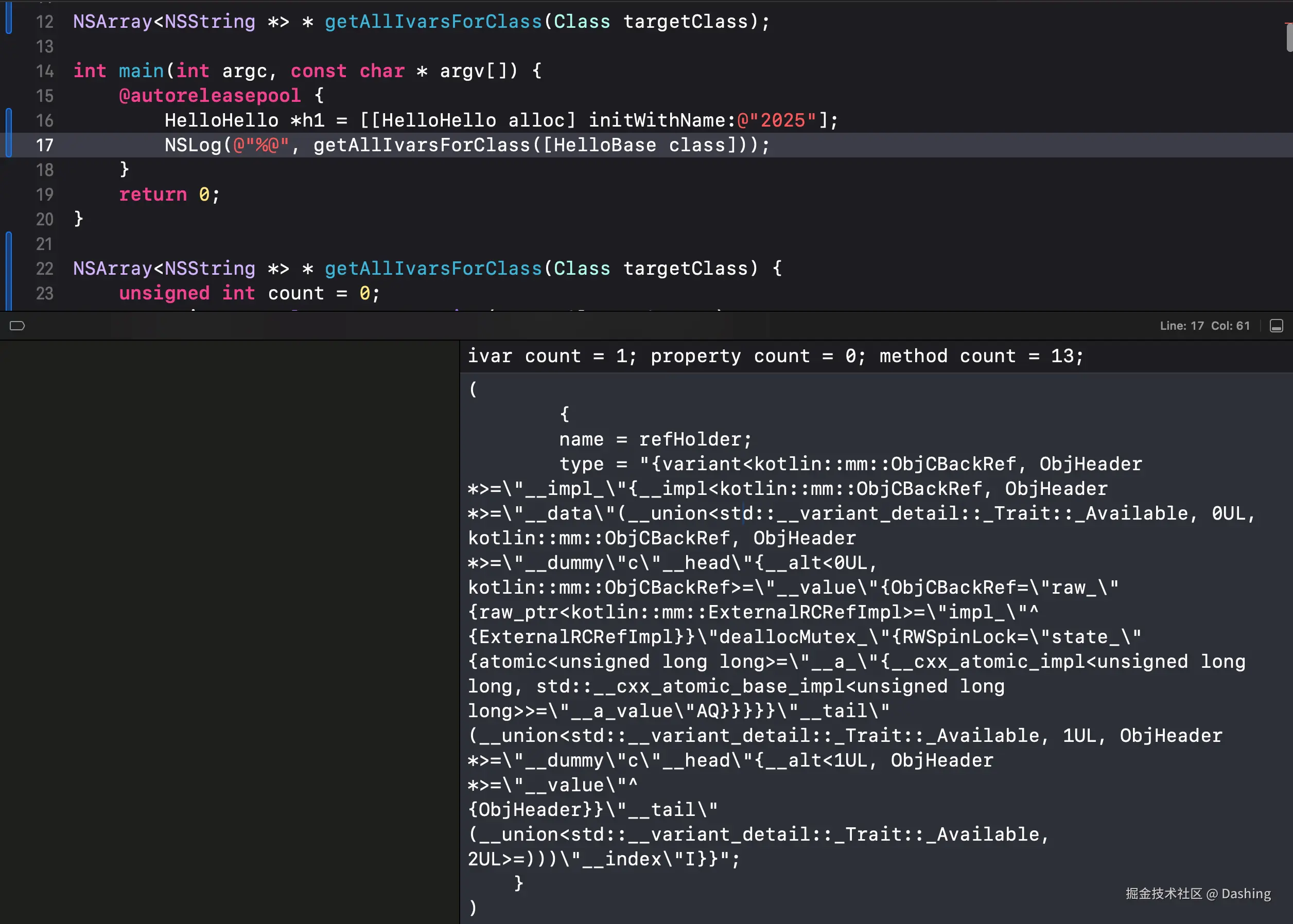

其实HelloHello这个类没有实例变量，其父类有一个成员变量：refHolder

可以认为OC 侧的对象是 Kotlin侧对象的一个包装，自己不保存任何数据，对OC 侧做的操作(函数调用)都完全转发给Kotlin侧来实现

● OC函数是对Kotlin函数的包装

● OC对象是对Kotlin对象的包装

情况2

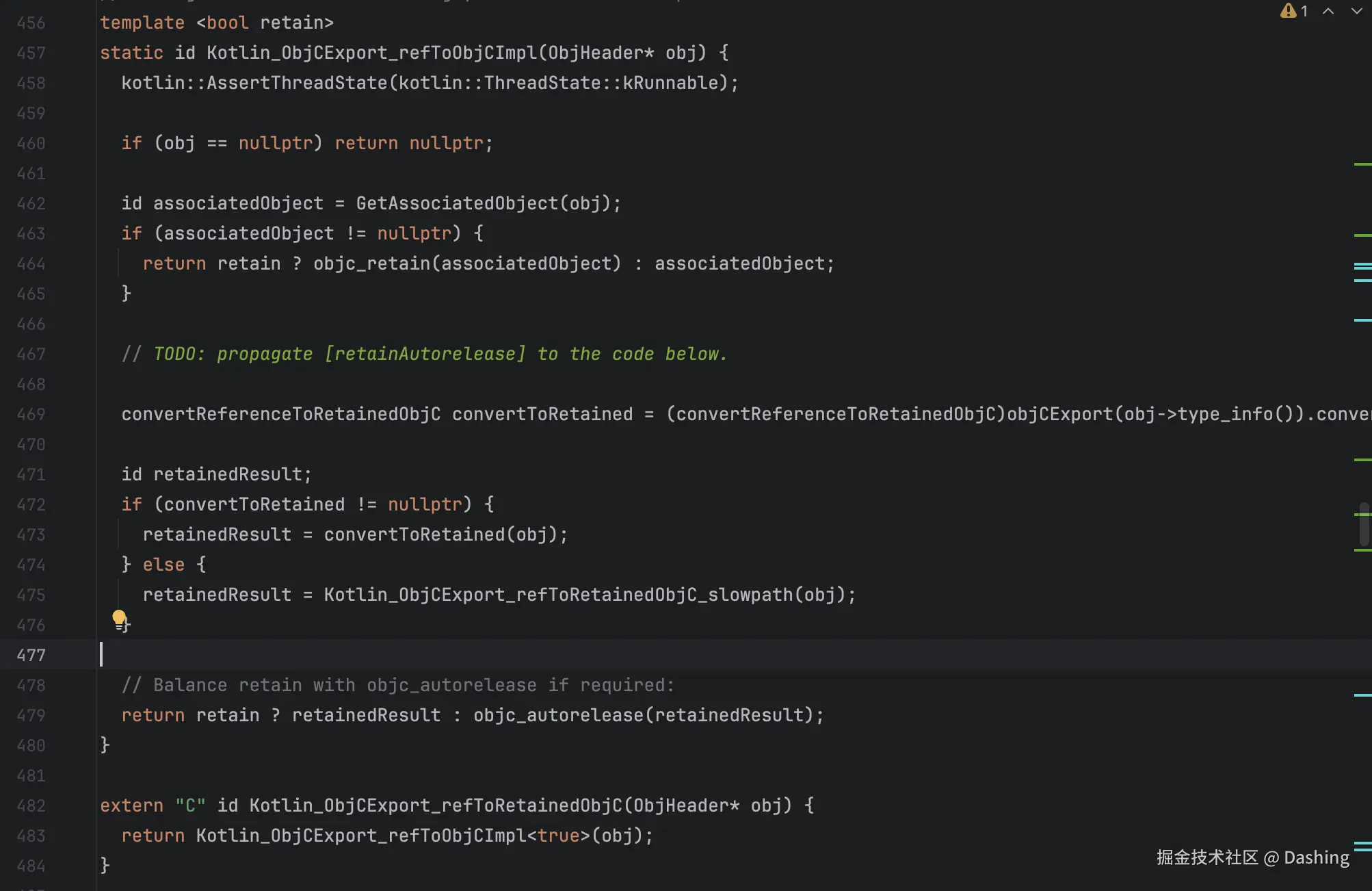

Kotlin_ObjCExport_refToRetainedObjC

● 462：获取Kobj绑定的Oobj

○ 之前绑定过，获取成功直接返回

● 下面的逻辑：需要走新建对象并绑定

○ 1. 通过TypeInfo获取到对应的OC class

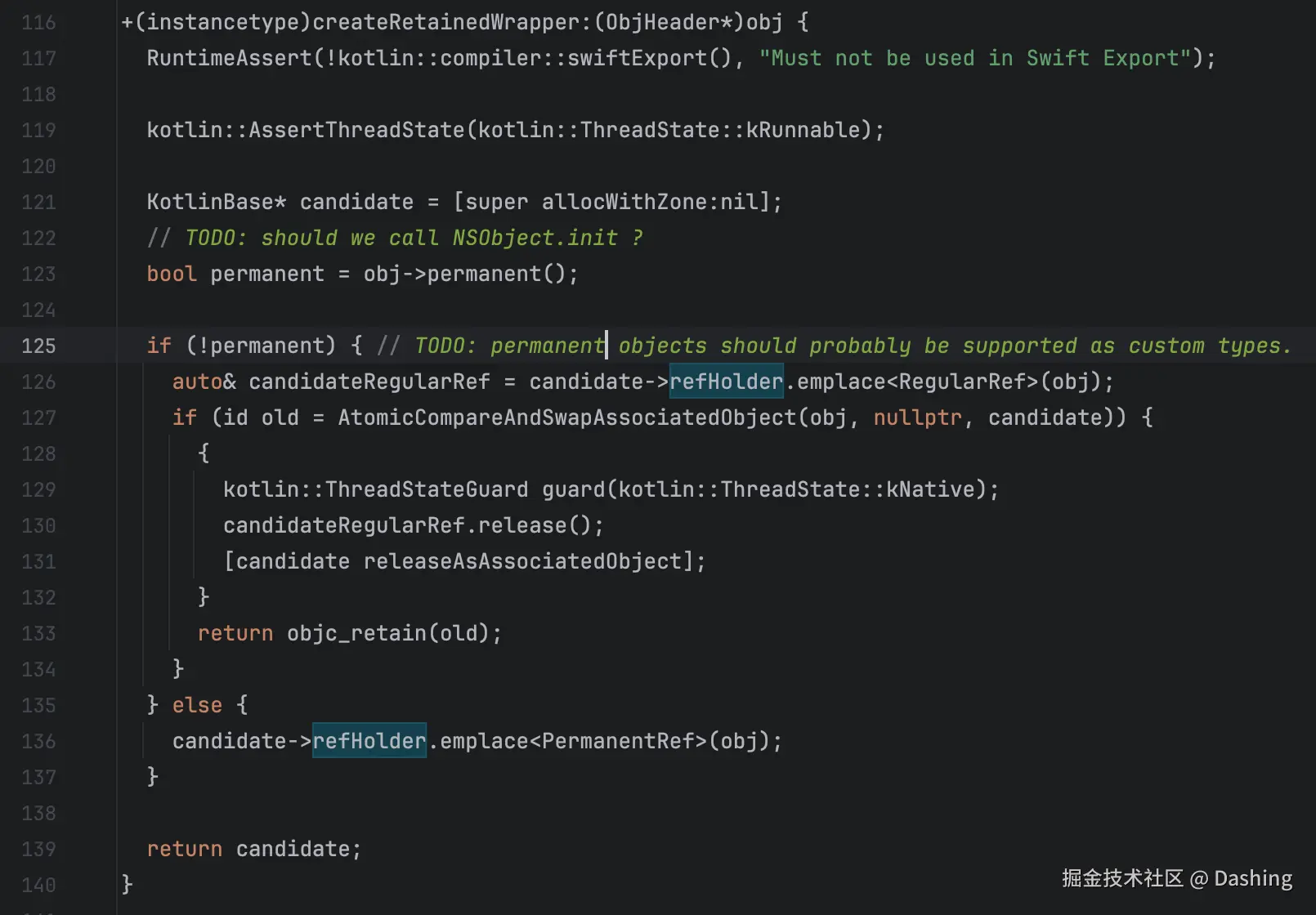

○ 2. 调用 createRetainedWrapper 方法

● 分配内存，创建 Oobj

● 双向绑定

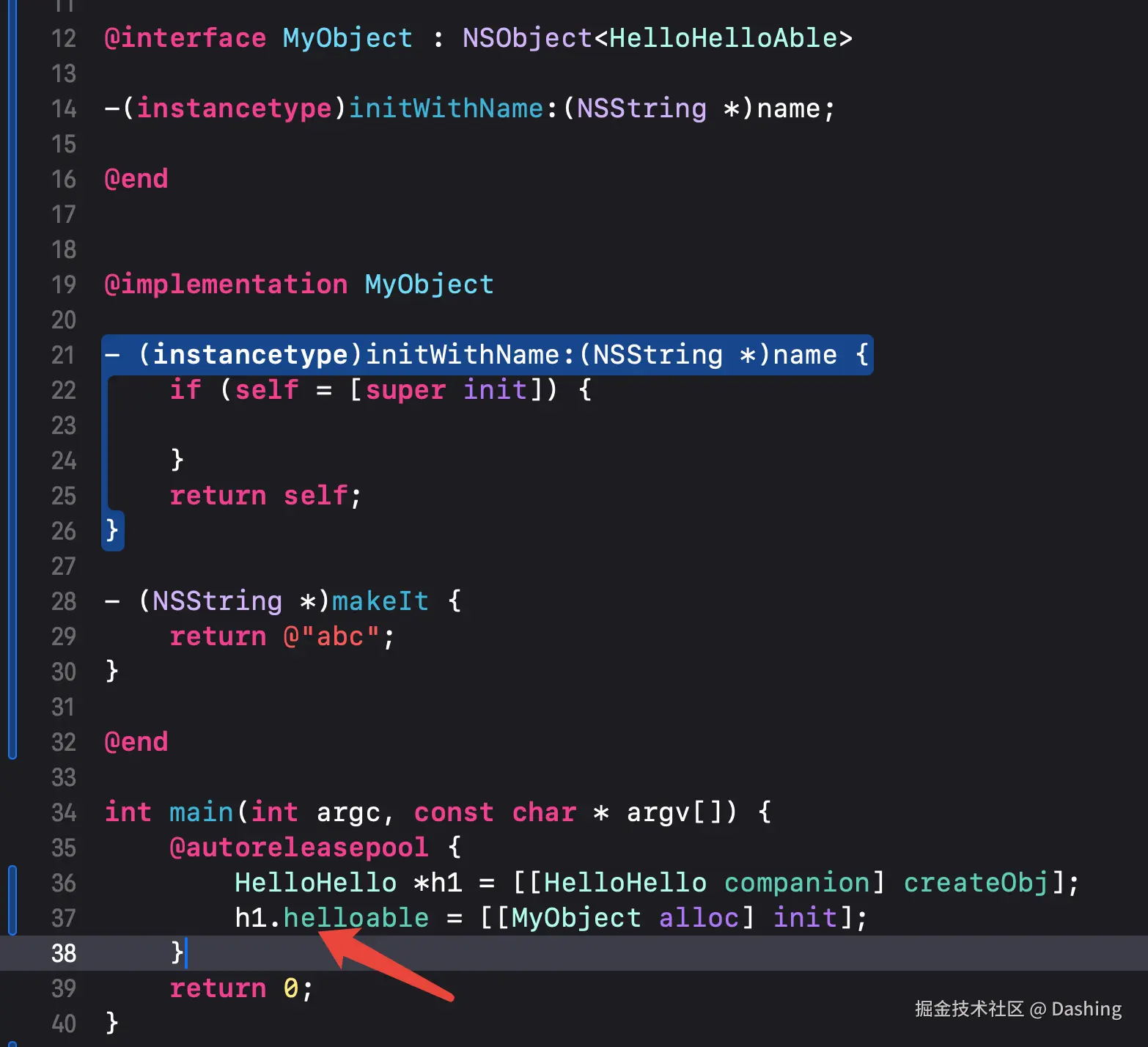

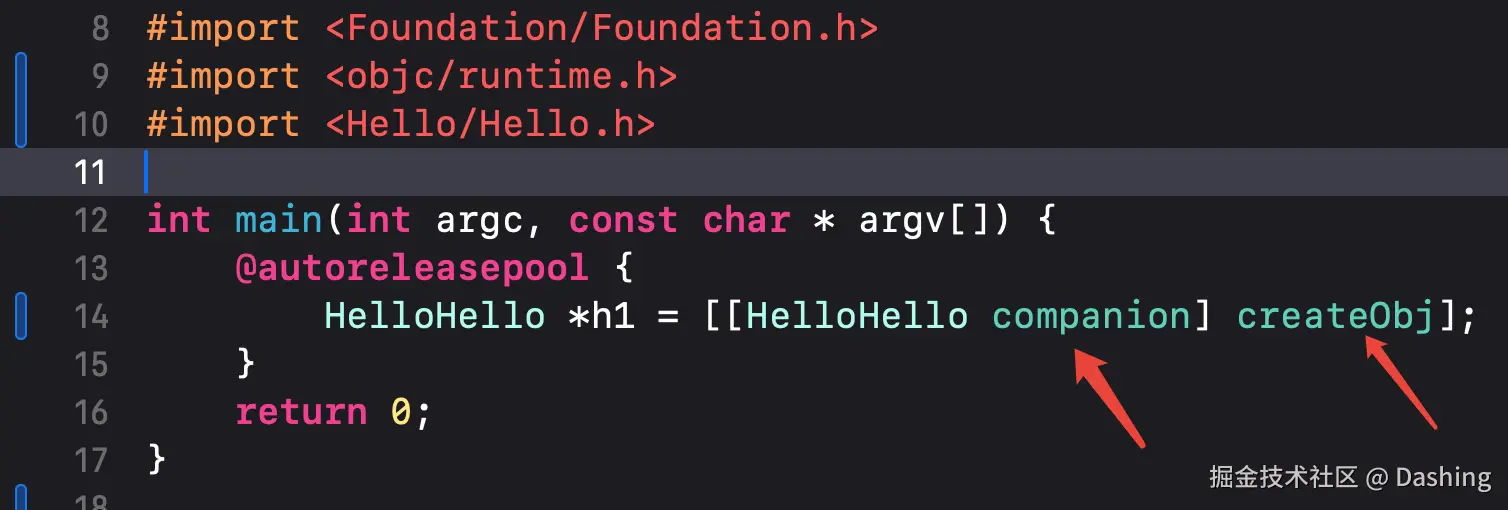

下面的情况属于这种情况，先创建Kotlin对象，然后创建OC对象

情况3

不是从Kotlin class 生成的OC 的类的实例对象转Kotlin对象

● MyObject 从Kotlin 的class生成的

● 如果有一个类集成了 'HelloHello'，这个类也不是从Kotlin class 映射过来的

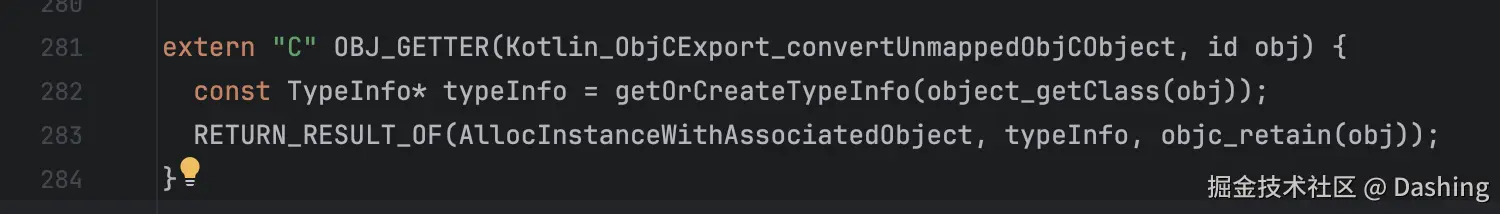

转Kotlin对象走Kotlin_ObjCExport_convertUnmappedObjCObject

动态生成一个TypeInfo，然后单向绑定，只有从Kotlin对象可以找到OC对象

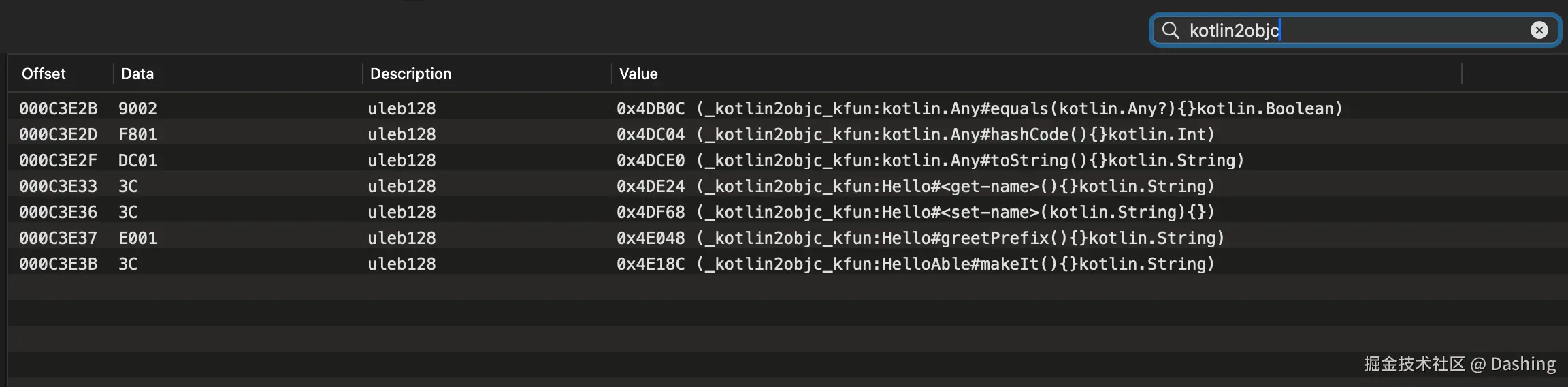

动态生成一个TypeInfo里会根据父类，遵守的协议设置虚函数表(这些虚标是编译器提前为每个类型准备好的)，对应的实现函数是 以kotlin2objc为前缀的这些函数：

这些函数是跟上面介绍的objc2kotlin的作用相反

● kotlin2objc函数 在Kotlin侧调用(绑定在TypeInfo的虚表中)；objc2kotlin函数在OC侧调用，绑定在OC类对应的SEL上

● kotlin2objc 将参数转为OC对象，然后给OC对象发消息，获取返回值转为Kotlin对象

● objc2kotlin 将参数转为Kotlin对象，然后调用Kotlin的函数，获取返回值转为OC对象

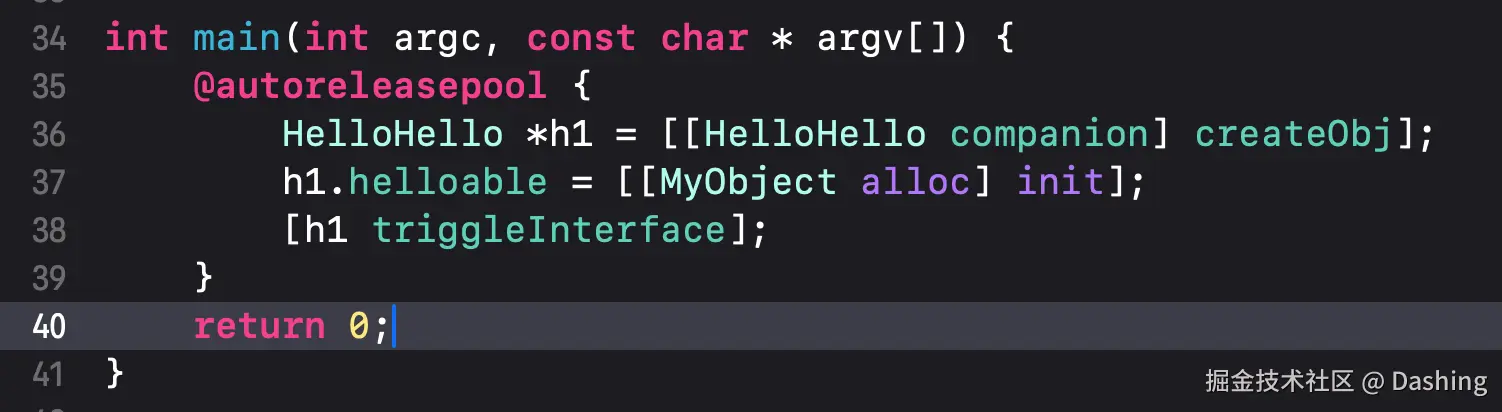

背后的过程是

● OC_37

○ 创建 MyObject 的实例对象 O1

○ 调用 h1 的 setHelloable 的方法 参数是 h1(self) SEL O1 函数对应的实现是 objc2kotlin_kfun:Hello#<set-helloable>(HelloAble?){}

○ objc2kotlin_kfun:Hello#<set-helloable>(HelloAble?){} 将 h1 跟 O1 转为 对应的 Kotlin 对象 Kh1 KO1

○ h1 -> Kh1 的转换读取refHolder即可，因为 h1 是通过 createRetainedWrapper 方法创建的，创建的时候已经绑定了kotlin对象

○ O1 -> KO1 的过程： 通过 Kotlin_ObjCExport_convertUnmappedObjCObject实现，过程中会动态创建 TypeInfo，通过 O1 遵守的HelloHelloAble协议(OC的runtime可以获取到) 找到Kotlin侧 HelloAble 协议对应的虚表，并设置到动态创建的TypeInfo上，然后通过创建的TypeInfo创建一个 KO1 对象，

○ 然后将 KO1 设置到 Kh1 对应的成员变量上

● OC_38

○ 调用 h1 的 triggleInterface 方法，方法的实现是 objc2kotlin_kfun:Hello#triggleInterface(){}

○ 获取 h1 对应的 Kh1

○ 调用 kotlin 侧的 triggleInterface 方法

● Kotlin_18

○ 读取 Kh1 的成员变量helloable，读取到的对象是 KO1

○ 调用 KO1 makeIt 方法 kfun:HelloAble#makeIt(){}kotlin.String-trampoline -trampoline 后缀的方法是需要通过 TypeInfo 读虚表(此TypeInfo是上面动态创建的，创建的时候设置好了虚表)来确定调用最终的函数为kotlin2objc_kfun:HelloAble#makeIt(){}kotlin.String

○ kotlin2objc_kfun:HelloAble#makeIt(){}kotlin.String 中会把 KO1 转为 O1 对象，调用 O1 对象的 makeIt 方法，通过msgSend 实现，获取到返回值通过toKotlin: 方法转为Kotlin侧的对象

总结

● KN 处理 Kotlin 的逻辑整体跟C++的方式比较类似

● refHolder、toKotlin:、objc2kotlin_xx、kotlin2objc_xx 实现了与OC的交互

附录

objc2kotlin_xx 与 kotlin2objc_xx 方法如何绑定

● 每个class 每个 interface 编译器都会未其生成 TypeInfo

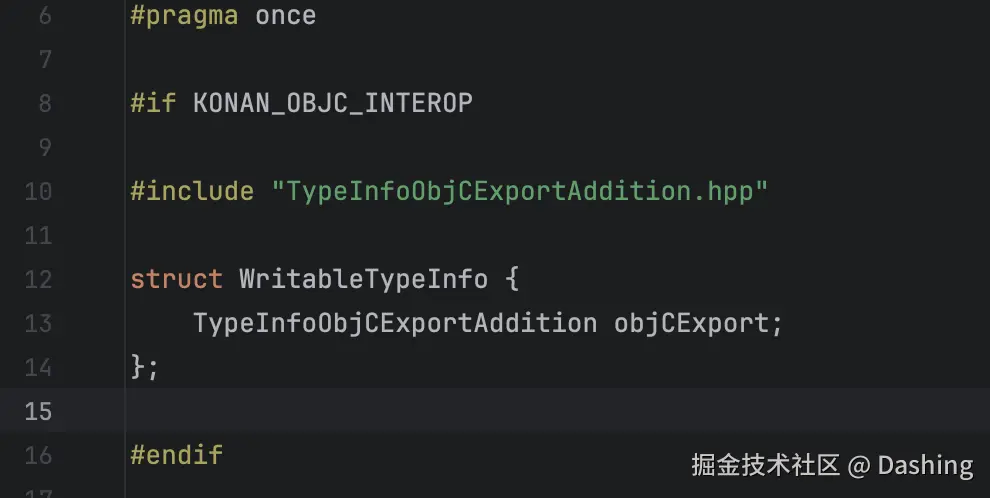

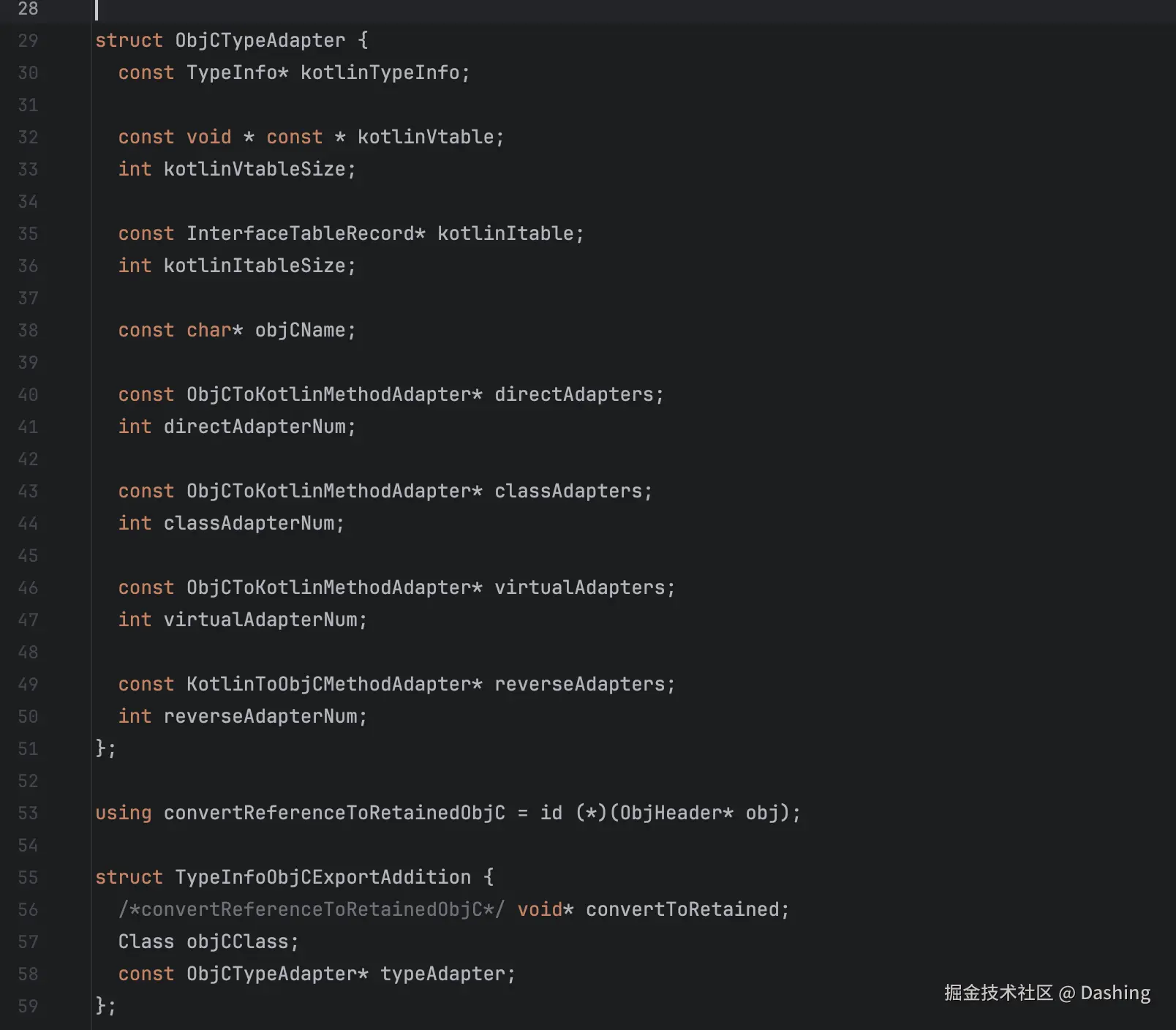

● 如果需要跟OC交互，TypeInfo中有个变量

● objc2kotlin_xx 与 kotlin2objc_xx 就存在这些列表里，runtime在运行时会根据类型匹配，动态绑定这些函数入口

● 在OC类的initialize方法中，会给OC类添加(通过 OC 的 runtime) directAdapters，classAdapters，implementedInterfaces_

● 在动态创建TypeInfo 的过程中，则会使用到kotlinVtable，kotlinItable，reverseAdapters
