ESP32使用笔记(基于ESP-IDF):小智AI的ESP32项目架构与启动流程全面解析

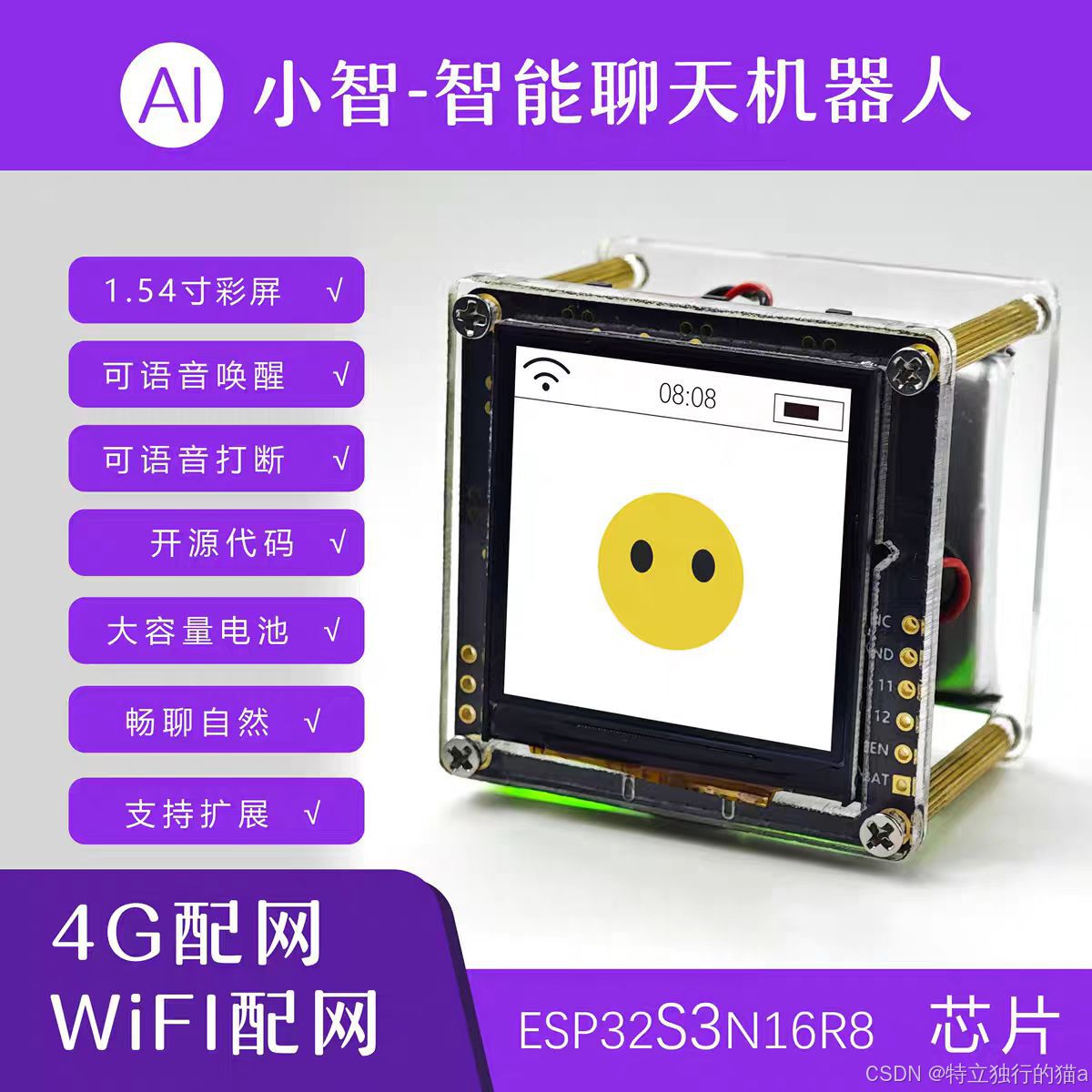

小智AI是一个基于ESP32平台开发的智能语音聊天机器人项目，支持多种开发板和通信协议。体验特别有趣，花几十元给娃买了个，玩的爱不释手。喜欢听它讲故事、讲笑话、唱歌等，情绪价值拉满分。推荐可以给自家娃买个，不错的陪伴与守护，哈哈。

本文猫哥将详细分析其系统架构、启动流程、通信机制以及硬件适配方案，帮助开发者更深入地理解和扩展这个项目。该项目支持二次开发，商用也免费。预言以后可真是AI智能玩具的天下，太有引力与可玩性啦！

开发板资源链接 ：https://pan.baidu.com/s/1GrSZ9711QsAc0bDmn59BQg?pwd=ffku#list/path=%2F

一、系统架构概览

小智AI项目开源地址： https://github.com/78/xiaozhi-esp32

小智AI项目采用分层设计架构，主要包含以下几个核心层次：

应用层 (Application)
├── 协议层 (Protocol)
│   ├── MQTT协议
│   └── WebSocket协议
├── 业务层
│   ├── 音频处理
│   ├── 语音识别
│   ├── 显示控制
│   └── IoT设备管理
└── 硬件抽象层
    ├── 板级抽象 (Board)
    ├── 音频编解码器
    ├── 显示驱动
    └── 网络接口

这种分层设计使得项目具有良好的可扩展性和可维护性，特别是在硬件适配方面表现出色，目前已支持50多种ESP32系列开发板。良好的项目架构，同时也是学习的典范。这种架构充分展示的c++面向对象思想在具体项目上的体现，代码结构分层清晰，便于扩展和维护。

二、详细启动流程分析

1. 系统入口点初始化

启动流程从main.cc中的app_main函数开始，这是ESP-IDF框架的标准入口点：

extern "C" void app_main(void)
{
    // 初始化默认事件循环
    ESP_ERROR_CHECK(esp_event_loop_create_default());

    // 初始化NVS闪存，用于WiFi配置存储
    esp_err_t ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        ESP_LOGW(TAG, "Erasing NVS flash to fix corruption");
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK(ret);

    // 启动应用程序
    Application::GetInstance().Start();
}

这一阶段完成了两个重要的系统初始化步骤：

• 事件循环初始化：创建默认事件循环，用于任务间通信和系统事件处理
• NVS初始化：初始化非易失性存储，用于保存WiFi配置等持久化数据，如果发现NVS损坏则进行擦除

2. 应用程序启动流程

Application::Start()方法是整个应用程序的核心启动函数，包含了复杂的初始化过程：

2.1 设备状态设置与硬件初始化

void Application::Start() {
    auto& board = Board::GetInstance();
    SetDeviceState(kDeviceStateStarting);

    /* 设置显示 */
    auto display = board.GetDisplay();

    /* 设置音频编解码器 */
    auto codec = board.GetAudioCodec();
    opus_decoder_ = std::make_unique<OpusDecoderWrapper>(codec->output_sample_rate(), 1, OPUS_FRAME_DURATION_MS);
    opus_encoder_ = std::make_unique<OpusEncoderWrapper>(16000, 1, OPUS_FRAME_DURATION_MS);
    // 根据不同的板子类型和功能配置opus编码器复杂度
    // ...

    // 启动音频编解码器
    codec->Start();
}

这一步骤中，系统获取了Board实例（通过工厂模式创建具体的板级实现），并初始化了显示和音频系统。值得注意的是，项目使用了Opus编解码器进行音频处理，支持多种复杂度过渡方案，以适应不同硬件平台的性能需求。

2.2 板级抽象与初始化

板级抽象是项目的一个重要特性，通过Board抽象基类和工厂模式实现对多种硬件平台的支持。从boards/README.md文档中，可以了解到板级初始化主要包括：

• I2C初始化：配置用于连接音频编解码器等外设的I2C总线
• SPI初始化：配置用于显示屏的SPI总线
• 按钮初始化：设置按钮的GPIO引脚和点击回调函数
• 显示屏初始化：初始化LCD/OLED显示面板
• IoT设备初始化：注册各种IoT设备（如扬声器、显示屏、电池等）

具体实现示例：

class MyCustomBoard : public WifiBoard {
private:
    // 各种初始化方法
    void InitializeI2c() { /* ... */ }
    void InitializeSpi() { /* ... */ }
    void InitializeButtons() { /* ... */ }
    void InitializeDisplay() { /* ... */ }
    void InitializeIot() { /* ... */ }

public:
    // 构造函数中调用各种初始化方法
    MyCustomBoard() {
        InitializeI2c();
        InitializeSpi();
        InitializeDisplay();
        InitializeButtons();
        InitializeIot();
    }

    // 各种虚函数重写
    virtual AudioCodec* GetAudioCodec() override { /* ... */ }
    virtual Display* GetDisplay() override { /* ... */ }
    virtual Backlight* GetBacklight() override { /* ... */ }
};

// 使用宏注册开发板
DECLARE_BOARD(MyCustomBoard);

2.3 音频处理初始化

// 创建音频处理循环任务
xTaskCreate([](void* arg) {
    Application* app = (Application*)arg;
    app->AudioLoop();
    vTaskDelete(NULL);
}, "audio_loop", 4096 * 2, this, 8, &audio_loop_task_handle_);

系统创建了一个专门的音频处理任务，用于处理音频输入和输出。根据配置，可以选择将任务固定在特定的CPU核心上执行，以优化性能。

2.4 网络初始化

/* 等待网络准备就绪 */
board.StartNetwork();

根据不同的板型，StartNetwork()方法会初始化WiFi连接或4G网络（通过ML307模块）。

2.5 固件版本检查与OTA升级

// 检查新固件版本或获取MQTT代理地址
CheckNewVersion();

在CheckNewVersion()方法中，系统会：

• 检查是否有新版本固件可用
• 如果有新版本，进行OTA升级
• 如果需要激活码，显示激活码并等待用户激活
• 实现带有重试逻辑的循环过程

2.6 通信协议初始化

// 初始化协议
if (ota_.HasMqttConfig()) {
    protocol_ = std::make_unique<MqttProtocol>();
} else if (ota_.HasWebsocketConfig()) {
    protocol_ = std::make_unique<WebsocketProtocol>();
} else {
    ESP_LOGW(TAG, "No protocol specified in the OTA config, using MQTT");
    protocol_ = std::make_unique<MqttProtocol>();
}

// 设置各种协议回调函数
protocol_->OnNetworkError(...);
protocol_->OnIncomingAudio(...);
protocol_->OnAudioChannelOpened(...);
protocol_->OnAudioChannelClosed(...);
protocol_->OnIncomingJson(...);

bool protocol_started = protocol_->Start();

系统根据配置选择使用MQTT或WebSocket协议，并设置各种协议事件的回调函数。

3. WebSocket通信协议详解

根据docs/websocket.md文档，WebSocket协议是小智AI项目的重要通信机制之一。

其通信流程如下：

3.1 WebSocket连接建立流程

1. 连接初始化 ：设备调用OpenAudioChannel()，根据配置获取WebSocket URL
2. 设置请求头 ：包括Authorization、Protocol-Version、Device-Id、Client-Id等
3. 发送Hello消息：设备发送JSON格式的hello消息，包含音频参数
4. 等待服务器响应：设备等待服务器返回hello消息，并验证transport字段

3.2 WebSocket消息类型

WebSocket通信支持两种主要数据类型：

• 二进制音频数据：Opus编码的音频帧
• 文本JSON消息：用于传输聊天状态、TTS/STT事件、IoT命令等

常见JSON消息类型包括：

消息类型	方向	作用
hello	双向	握手确认
listen	客户端→服务器	开始/停止录音监听
stt	服务器→客户端	语音转文本结果
tts	服务器→客户端	TTS音频播放控制
iot	双向	IoT设备描述/状态/命令
abort	客户端→服务器	终止当前会话

3.3 典型消息交互示例

1. 客户端→服务器（握手）

{
  "type": "hello",
  "version": 1,
  "transport": "websocket",
  "audio_params": {
    "format": "opus",
    "sample_rate": 16000,
    "channels": 1,
    "frame_duration": 60
  }
}

2. 服务器→客户端（开始TTS）

{"type": "tts", "state": "start"}

3. 服务器→客户端（STT结果）

{"type": "stt", "text": "用户说的话"}

4. 状态管理与事件循环

4.1 设备状态流转

设备有多个关键状态，与WebSocket消息对应：

1. Idle → Connecting：用户触发或唤醒后，建立WebSocket连接
2. Connecting → Listening：连接成功后开始录音
3. Listening → Speaking：收到TTS Start消息后播放音频
4. Speaking → Idle：收到TTS Stop消息后回到空闲状态
5. 异常中断：遇到网络错误或主动中断会话，关闭WebSocket回到Idle

4.2 主事件循环

void Application::MainEventLoop() {
    while (true) {
        auto bits = xEventGroupWaitBits(event_group_, SCHEDULE_EVENT, pdTRUE, pdFALSE, portMAX_DELAY);

        if (bits & SCHEDULE_EVENT) {
            std::unique_lock<std::mutex> lock(mutex_);
            std::list<std::function<void()>> tasks = std::move(main_tasks_);
            lock.unlock();
            for (auto& task : tasks) {
                task();
            }
        }
    }
}

主事件循环通过Schedule方法接收异步任务，并在适当的时候执行它们，是应用程序的核心控制逻辑。

三、硬件适配架构

小智AI项目的一个显著特点是强大的硬件适配能力，通过以下几个关键设计实现：

1. 板级抽象基类

class Board {
public:
    static Board& GetInstance() {
        static Board* instance = static_cast<Board*>(create_board());
        return *instance;
    }

    // 各种虚函数接口
    virtual std::string GetBoardType() = 0;
    virtual AudioCodec* GetAudioCodec() = 0;
    virtual Display* GetDisplay();
    // ...
};

2. 板级继承体系

• Board - 基础板级类
  • WifiBoard - WiFi连接的开发板
  • ML307Board - 使用4G模块的开发板
  • DualNetworkBoard - 双网络（WiFi+4G）开发板

3. 工厂模式注册

通过DECLARE_BOARD宏简化开发板注册过程：

#define DECLARE_BOARD(BOARD_CLASS_NAME) \
void* create_board() { \
    return new BOARD_CLASS_NAME(); \
}

4. 支持的硬件组件

4.1 显示屏

支持多种显示屏驱动，包括：

• ST7789 (SPI)
• ILI9341 (SPI)
• SH8601 (QSPI)
• OLED显示屏 (I2C)

4.2 音频编解码器

支持的编解码器包括：

• ES8311 (常用)
• ES7210 (麦克风阵列)
• AW88298 (功放)
• ES8374/ES8388

四、定制开发板指南

根据boards/README.md文档，添加新的开发板支持需要以下步骤：

1. 创建新的开发板目录

mkdir main/boards/my-custom-board

2. 创建配置文件

2.1 config.h

定义所有硬件配置，包括：

• 音频采样率和I2S引脚配置
• 音频编解码芯片地址和I2C引脚配置
• 按钮和LED引脚配置
• 显示屏参数和引脚配置

2.2 config.json

定义编译配置：

{
    "target": "esp32s3",  // 目标芯片型号
    "builds": [
        {
            "name": "my-custom-board",  // 开发板名称
            "sdkconfig_append": [
                // 额外需要的编译配置
            ]
        }
    ]
}

3. 编写板级初始化代码

实现继承自WifiBoard或ML307Board的开发板类，重写必要的虚函数。

4. 编译打包

使用专用脚本编译打包固件：

python scripts/release.py [开发板目录名字]

五、常见问题与解决方案

根据文档和代码分析，以下是常见问题及其解决方法：

1. 显示屏不正常：检查SPI配置、镜像设置和颜色反转设置
2. 音频无输出：检查I2S配置、PA使能引脚和编解码器地址
3. 无法连接网络：检查WiFi凭据和网络配置
4. 无法与服务器通信：检查MQTT或WebSocket配置
5. OTA升级问题：确保开发板标识唯一，避免被标准固件覆盖

六、总结

小智AI项目是一个结构良好、功能丰富的ESP32智能语音助手实现。其主要特点包括：

1. 优秀的架构设计：采用分层架构，实现了高内聚低耦合
2. 强大的硬件适配：通过抽象基类和工厂模式支持50多种开发板
3. 灵活的通信协议：同时支持MQTT和WebSocket协议
4. 完整的音频处理：支持Opus编解码、回声消除、降噪等功能
5. 完善的状态管理：清晰的状态流转和事件驱动机制

这个项目不仅是一个功能完整的智能语音助手，也是学习ESP32应用开发、音频处理和IoT设备开发的优秀范例。通过本文的分析，希望能够帮助开发者更好地理解和扩展这个项目。

其他资源

项目链接：https://github.com/78/xiaozhi-esp32

后台实现:https://github.com/AnimeAIChat/xiaozhi-server-go
https://github.com/xinnan-tech/xiaozhi-esp32-server
