Linux C/C++ 学习日记（32）：协程（二）：Ntyco源码解析

注：该文用于个人学习记录和知识交流，如有不足，欢迎指点。

Ntyco源码：

https://github.com/wangbojing/NtyCo

一、实现的思路：

1. scheduler负责给协程分配CPU

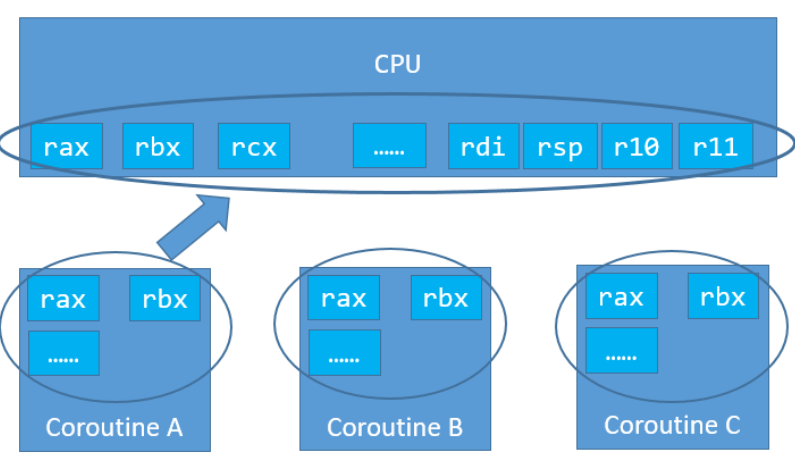

2. 上下文切换如何实现

本质：

• resume：调度器从CPU中取走其当前的执行状态然后保存下来，接着把协程保存的之前的执行状态再移动到CPU当中（代表开始执行协程）。
• yield：协程从CPU中取走其当前的执行状态然后保存下来，接着把调度器保存的之前的执行状态再移动到CPU当中（代表开始执行调度器）。

2.1 汇编

2.2 ucontext（见上篇博文）

二、 代码结构

1. 核心数据结构

（1）协程状态（nty_coroutine_status）

定义了协程的生命周期状态，包括：

• 初始化相关：NTY_COROUTINE_STATUS_NEW（新建）、NTY_COROUTINE_STATUS_READY（就绪）
• 运行相关：NTY_COROUTINE_STATUS_BUSY（运行中）、NTY_COROUTINE_STATUS_EXITED（已退出）
• I/O 等待相关：NTY_COROUTINE_STATUS_WAIT_READ（等待读）、NTY_COROUTINE_STATUS_WAIT_WRITE（等待写）
• 其他状态：SLEEPING（睡眠）、CANCELLED（取消）、DETACH（分离）等。

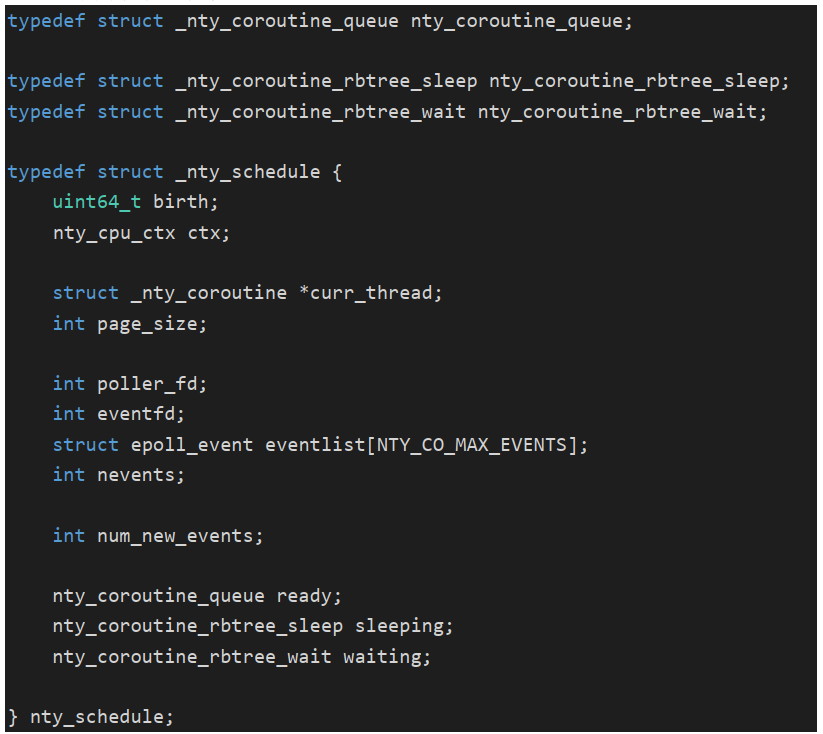

（2）调度器（nty_schedule）

每个线程有一个调度器（通过pthread_key_t实现线程局部存储），负责协程的管理和调度，核心成员包括：

• 上下文信息（ctx）：使用ucontext_t（系统提供）或自定义nty_cpu_ctx（汇编实现）保存调度器自身的上下文。
• 队列 / 链表：ready（就绪协程队列）、defer（延迟执行队列）、busy（运行中协程链表）。
• 红黑树：sleeping（睡眠协程，按唤醒时间排序）、waiting（I/O 等待协程，按 FD 和事件排序）。
• I/O 多路复用：poller_fd（epoll 实例 FD）、eventlist（epoll 事件列表），用于监听 I/O 事件。

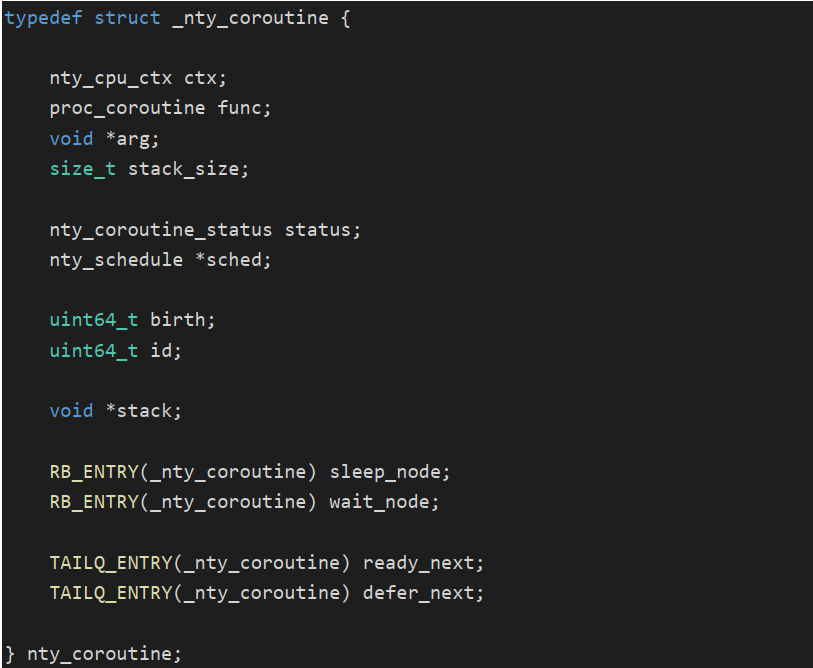

（3）协程（nty_coroutine）

单个协程的核心信息，包括：

• 上下文（ctx）：保存协程的执行状态（寄存器、栈指针等）。
• 执行信息：func（协程函数）、arg（参数）、stack（栈空间）、stack_size（栈大小）。
• 状态与调度：status（当前状态）、sched（所属调度器）、各类队列节点（用于加入就绪 / 等待队列）。
• I/O 信息：fd（关联的文件描述符）、events（等待的事件，如POLLIN）、io（I/O 操作的缓存和结果）。

2. 核心机制

（1）上下文切换

协程的切换是核心，代码提供了两种实现：

• 基于ucontext ：使用系统调用getcontext/swapcontext保存和切换上下文（简单但可能效率较低）。
• 自定义汇编 ：通过汇编直接操作寄存器（esp/ebp/eip等），实现轻量切换（_switch函数），支持 x86 和 x86_64 架构。

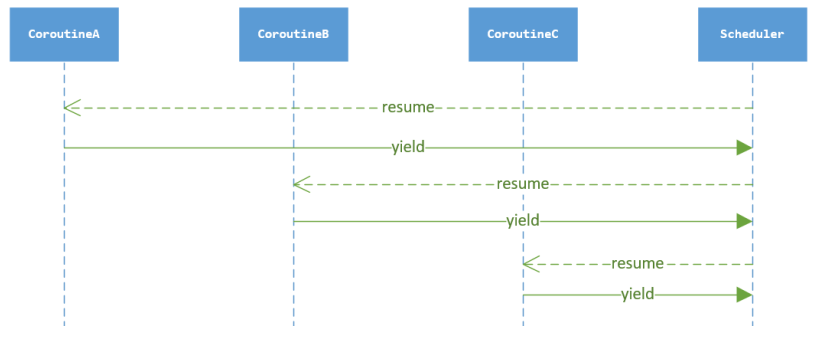

切换逻辑：

• nty_coroutine_yield：协程主动让出 CPU，保存自身上下文，切换到调度器上下文。
• nty_coroutine_resume：调度器唤醒协程，恢复协程上下文，切换到协程执行。

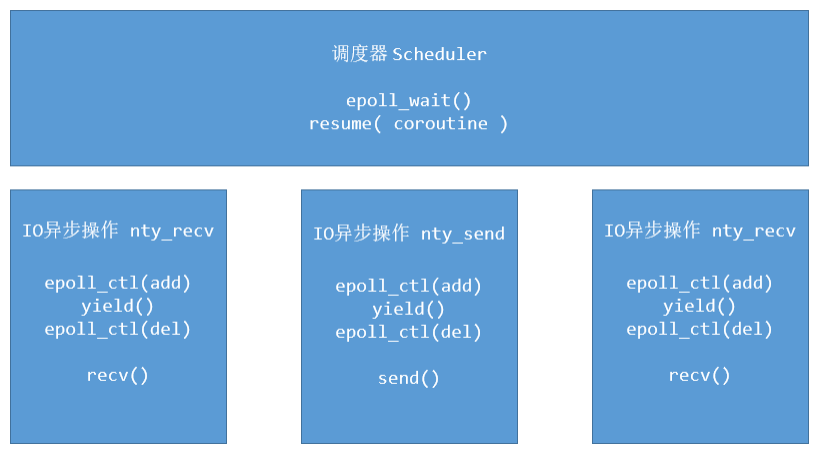

（2）I/O 多路复用与协程调度

通过epoll监听 I/O 事件，结合协程实现 "非阻塞 I/O + 主动让出 CPU" 的高效模式：

1. 当协程执行 I/O 操作（如nty_recv/nty_accept）时，若 I/O 未就绪（如无数据可读），协程会：
   • 将自身注册到epoll的等待队列（通过nty_schedule_sched_wait）。
   • 然后插入wait树
   • 调用yield让出 CPU，进入WAIT_READ/WAIT_WRITE状态。
2. 调度器通过epoll_wait等待 I/O 事件，当事件触发（如数据到达）：
   • 调度器从wait树中根据fd找到对应协程，通过resume恢复执行。
   • 协程得到执行后，删除注册的epoll事件，移除其所在的wait树，然后执行普通的io操作（recv/accept）

（3）系统调用钩子（COROUTINE_HOOK）

通过dlsym重写系统调用（如socket/read/send），实现对用户透明的协程化：

• 钩子函数会先检查当前是否在协程环境中（通过nty_coroutine_get_sched）。
• 若在协程中，自动将阻塞式 I/O 转为协程式的io。
• 若不在协程中，直接调用原始系统调用，保证兼容性。

3. 主要功能函数

• 协程管理 ：nty_coroutine_create（创建协程）、nty_coroutine_free（释放协程）、nty_coroutine_sleep（协程睡眠）。
• I/O 操作 ：nty_socket（创建非阻塞 socket）、nty_accept/nty_recv/nty_send（协程化的 I/O 函数）。
• 调度器运行 ：nty_schedule_run（调度主循环，遍历三种状态结构、选择协程执行）。

4. 适用场景

该协程库适用于高并发网络编程（如 HTTP 服务器、TCP 代理），通过以下特性提升性能：

• 避免线程切换的开销（协程切换在用户态，成本远低于线程）。
• 高效处理大量 I/O 等待（通过 epoll 复用，协程在 I/O 就绪前不占用 CPU）。
• 透明兼容现有系统调用（钩子机制无需修改原有代码逻辑）。

总结

这个协程库通过 "用户态上下文切换 + epoll 多路复用 + 系统调用钩子" 的组合，实现了轻量、高效的并发模型，适合 I/O 密集型场景。核心优势是低开销的协程切换和对阻塞 I/O 的自动适配，让开发者可以用同步代码的逻辑编写异步高性能程序。

三、调度器（nty_schedule）的执行策略

调度器是协程的 "管理者"，核心职责是维护协程状态、触发上下文切换、处理 IO 与睡眠等待，执行策略围绕 "高效管理 + 按需调度" 设计。

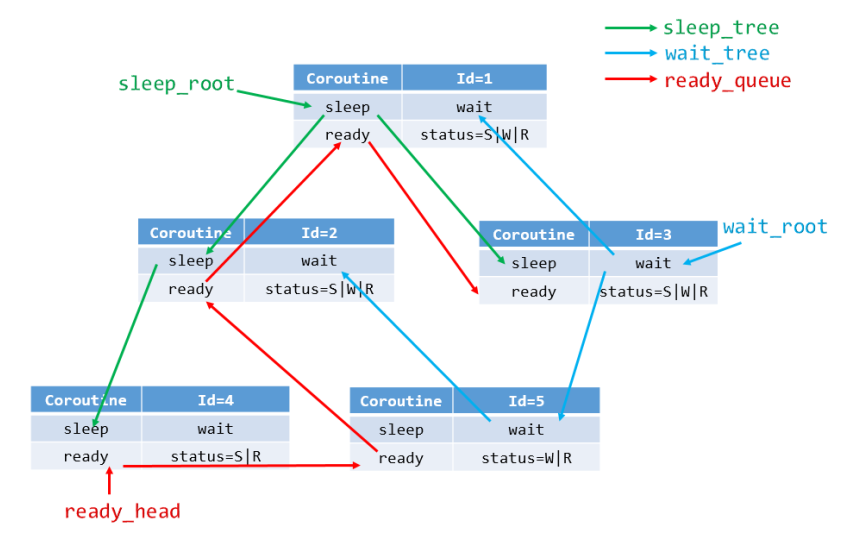

1. 协程存储与状态管理

• 用不同数据结构分类管理协程，保证操作高效：
  • 就绪协程：TAILQ队列（FIFO，快速入队 / 出队），存储等待执行的协程。
  • 睡眠协程：RB树（按睡眠时间排序），快速查找 最近到期" 的协程。
  • IO 等待协程：RB树（按文件描述符 fd 排序），快速通过 fd 查找并唤醒等待 IO 的协程。
  • 忙碌协程：LIST链表，存储正在执行的协程。

2. 核心调度循环（nty_schedule_run）

调度器通过无限循环实现持续调度，每次循环分 3 步执行：

1. 处理过期睡眠协程：遍历睡眠红黑树，取出 "睡眠时间已到" 的协程，通过nty_coroutine_resume切换上下文，让协程执行；协程执行中若挂起（yield），会切回调度器上下文，继续下面的调度
2. 执行就绪队列协程：从就绪队列取出协程，通过nty_coroutine_resume切换上下文，让协程执行；协程执行中若挂起（yield），会切回调度器上下文，继续下面的调度。
3. 处理 IO 事件：通过epoll_wait等待 IO 就绪（超时时间由 "最近到期的睡眠协程" 决定），根据fd在等待红黑树中取出对应的协程，通过nty_coroutine_resume切换上下文，让协程执行；协程执行中若挂起（yield），会切回调度器上下文，继续下面的调度。

调度模式有两种（Ntyco采取的是多状态运行模式）

2.1 生产者消费者模式

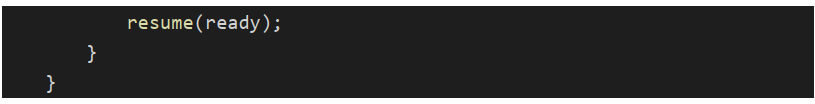

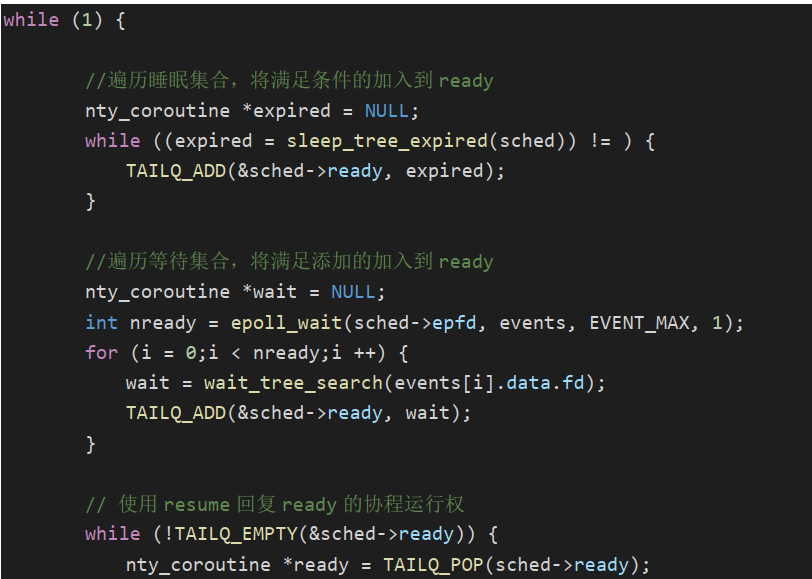

逻辑代码：

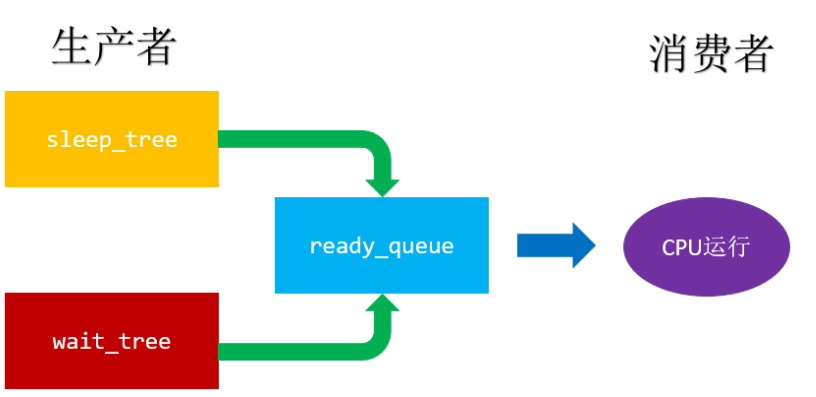

生产者-消费者模式

1. 角色对应

• 生产者 ：sleep_tree（睡眠红黑树）和wait_tree（IO 等待红黑树）。
  • sleep_tree 生产 "睡眠到期" 的协程，将其从睡眠状态转为就绪状态，放入ready_queue。
  • wait_tree 生产 "IO 就绪" 的协程，将其从 IO 等待状态转为就绪状态，放入ready_queue。
• 缓冲区 ：ready_queue（就绪队列）。存储所有待执行的协程，是生产者和消费者之间的 "数据中介"。
• 消费者 ：CPU运行（调度器的执行逻辑）。从ready_queue中取出协程，通过nty_coroutine_resume切换上下文，让协程执行。

2. 流程匹配

代码中调度器的核心循环（nty_schedule_run）完全遵循 "生产→缓冲→消费" 的逻辑：

1. 生产者生产：遍历sleep_tree唤醒到期协程、遍历wait_tree唤醒 IO 就绪协程，将它们生产 到ready_queue。
2. 消费者消费：从ready_queue中取出协程，让 CPU 执行（nty_coroutine_resume）。

这种 "多生产者（sleep_tree、wait_tree）→ 共享缓冲区（ready_queue）→ 消费者（CPU 运行）" 的结构，是典型的生产者 - 消费者模式。

2.2 多状态运行模式

void nty_schedule_run(void) {
	// 获取当前线程的调度器
	nty_schedule *sched = nty_coroutine_get_sched();
	if (sched == NULL) return ; // 调度器为空，直接返回

	// 调度循环：直到所有协程处理完毕（nty_schedule_isdone返回true）
	while (!nty_schedule_isdone(sched)) {

		// 1. 处理过期睡眠协程：唤醒所有已到期的睡眠协程并执行
		nty_coroutine *expired = NULL;
		while ((expired = nty_schedule_expired(sched)) != NULL) {
			nty_coroutine_resume(expired); // 恢复协程执行
		}

		// 2. 处理就绪队列协程：按FIFO顺序执行就绪协程
		nty_coroutine *last_co_ready = TAILQ_LAST(&sched->ready, _nty_coroutine_queue);
		while (!TAILQ_EMPTY(&sched->ready)) {
			nty_coroutine *co = TAILQ_FIRST(&sched->ready); // 取出队列头部协程
			TAILQ_REMOVE(&co->sched->ready, co, ready_next); // 从就绪队列移除

			// 若协程已连接关闭，释放资源并退出循环
			if (co->status & BIT(NTY_COROUTINE_STATUS_FDEOF)) {
				nty_coroutine_free(co);
				break;
			}

			nty_coroutine_resume(co); // 恢复协程执行
			if (co == last_co_ready) break; // 执行到队列尾部，退出循环
		}

		// 3. 处理IO事件：唤醒IO就绪的协程并执行
		nty_schedule_epoll(sched); // 等待IO事件，获取新事件数
		while (sched->num_new_events) {
			int idx = --sched->num_new_events; // 从最后一个事件开始处理
			struct epoll_event *ev = sched->eventlist+idx; // 当前IO事件

			int fd = ev->data.fd; // IO事件对应的fd
			int is_eof = ev->events & EPOLLHUP; // 是否为连接关闭事件
			if (is_eof) errno = ECONNRESET; // 连接关闭，设置错误码为连接重置

			// 查找该fd对应的IO等待协程
			nty_coroutine *co = nty_schedule_search_wait(fd);
			if (co != NULL) {
				if (is_eof) {
					co->status |= BIT(NTY_COROUTINE_STATUS_FDEOF); // 标记为连接关闭
				}
				nty_coroutine_resume(co); // 恢复协程执行
			}

			is_eof = 0; // 重置连接关闭标记
		}
	}

	nty_schedule_free(sched); // 所有协程处理完毕，释放调度器资源

	return ;
}

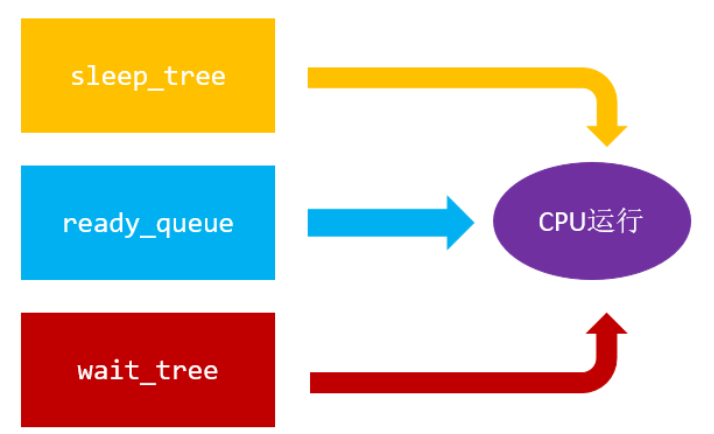

多状态运行模式：

简单点说，就是依次遍历sleep、ready、wait三个结构体，若有满足需求的，就从结构体里面取走，然后resume调度。

1. 处理过期睡眠协程：遍历睡眠红黑树，取出 "睡眠时间已到" 的协程，通过nty_coroutine_resume切换上下文，让协程执行；协程执行中若挂起（yield），会切回调度器上下文，继续下面的调度
2. 执行就绪队列协程：从就绪队列取出协程，通过nty_coroutine_resume切换上下文，让协程执行；协程执行中若挂起（yield），会切回调度器上下文，继续下面的调度。
3. 处理 IO 事件：通过epoll_wait等待 IO 就绪（超时时间由 "最近到期的睡眠协程" 决定），根据fd在等待红黑树中取出对应的协程，通过nty_coroutine_resume切换上下文，让协程执行；协程执行中若挂起（yield），会切回调度器上下文，继续下面的调度。

3. 调度触发条件

• 协程主动挂起：协程执行 IO 操作（如 recv）、调用sleep或yield，会主动放弃 CPU，切回调度器。
• 事件唤醒触发：三个结构体里面有需要执行的协程就执行。
• 协程退出触发：协程执行完函数后标记EXITED，yield之后，调度器会判断它的状态，看是否需要释放。

简单点讲：就是当前CPU运行在调度器，然后调度器遍历到有需要执行的协程就resume调度

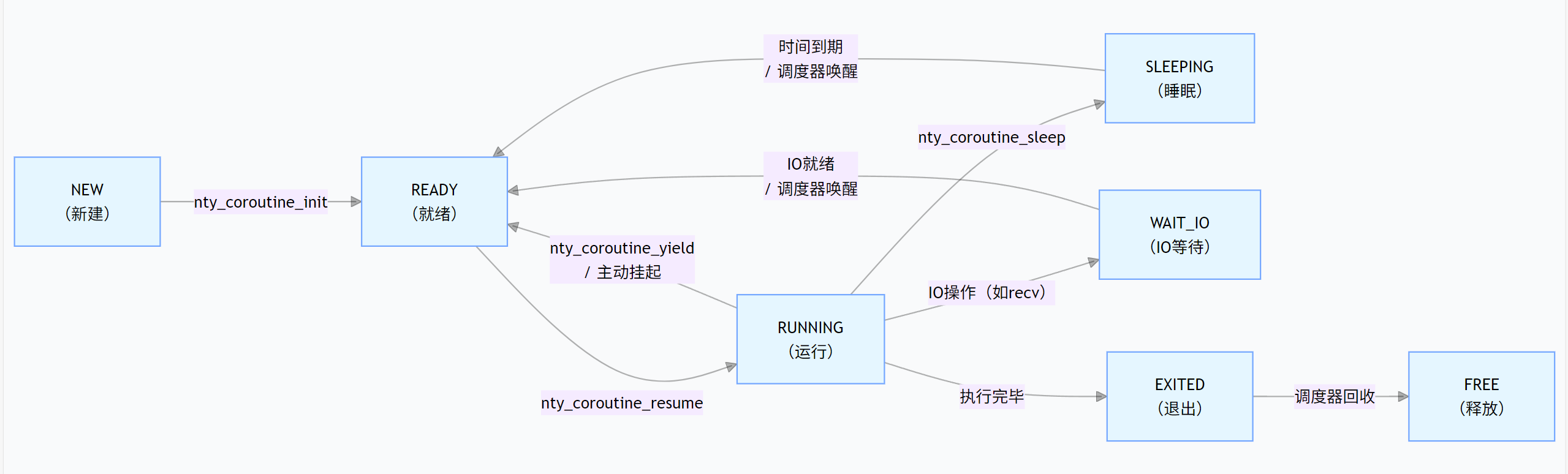

四、协程（nty_coroutine）的执行流程

协程的生命周期围绕 "状态转换" 展开，从创建到退出全程由调度器管理，核心流程分 5 个阶段：

1. 创建与初始化

• 调用nty_coroutine_create：分配协程内存和栈空间，初始化状态为NEW，绑定执行函数func和参数arg，加入调度器的就绪队列。

新加入的协程都是在就绪队列里面被取走的

• 首次执行前初始化：调度器判断协程当前状态是否为NEW，若是通过nty_coroutine_init设置协程上下文（绑定栈、执行入口_exec），状态改为READY。

2. 调度与执行

• 调度器取出协程，调用nty_coroutine_resume切换上下文，协程开始执行func。
• 执行中若未触发挂起，会一直运行到函数结束，标记状态为EXITED+DETACH，然后调用yield切回调度器。

3. 挂起场景与状转换

协程执行中会因 3 种情况挂起，状态切换为对应类型：

• IO 等待：执行 Hook 后的 IO 函数（如nty_recv），向 epoll 注册事件后，状态改为WAIT_READ/WAIT_WRITE，加入 IO 等待红黑树，调用yield挂起。
• 睡眠：调用nty_coroutine_sleep，状态改为SLEEPING，加入睡眠红黑树，调用yield挂起。

协程挂起前（调用yield前），至少会插入3个结构体当中的一个

4. 唤醒与恢复

• 睡眠过期：调度器遍历睡眠红黑树，找到 "睡眠时间已到" 的协程，然后resume调度
• 新插入，位于ready队列，调度器遍历到，先给它nty_coroutine_init，然后resume调度。
• IO 就绪：epoll 检测到 fd 可读 / 可写，调度器从 IO 红黑树找到对应协程，然后resume调度

协程唤醒后（被yeild分配到CPU），会先移除其在所有结构体中的节点（比如它是在wait树中唤醒的，那它会移除其在wait树中的节点，如果该协程也在sleep树中，它也会选择移除其在sleep树中的节点.....。其他情况同理）。
恢复执行：调度器下次循环时，通过resume切换上下文，协程从挂起点继续执行。

5. 退出与释放

• 协程执行完func后，标记EXITED+FDEOF+DETACH，调用yield切回调度器。
• 调度器在resume返回（即协程调用yield返回调度器当前的执行状态）后，检测到EXITED状态，调用nty_coroutine_free释放协程内存和栈空间。

五、hook的设计

代码提供hook选项

COROUTINE_HOOK开启的话：（默认开启）

在协程函数中accept之类的API自动转换为协程式的API。

• 这样子能快速应用于原有项目，提升一大截性能
• 同时一些封装的库（如mysql）内部的send和recv通过hook都可以直接切换成协程式的
  本质：通过dlsym重写系统调用（如socket/read/send），实现对用户透明的协程化：

dlsym: 取出系统级别对应的函数如read，赋值给read_f。

实现将nty_read改成函数名read，只需把nty_read原来里面的read改为read_f即可。

钩子函数会先检查当前是否在协程环境中（通过nty_coroutine_get_sched）。

• 若在协程中，自动将阻塞式 I/O 转为协程式的io。
• 若不在协程中，直接调用原始系统调用，保证兼容性。

#ifdef  COROUTINE_HOOK

socket_t socket_f = NULL;

read_t read_f = NULL;
recv_t recv_f = NULL;
recvfrom_t recvfrom_f = NULL;

write_t write_f = NULL;
send_t send_f = NULL;
sendto_t sendto_f = NULL;

accept_t accept_f = NULL;
close_t close_f = NULL;
connect_t connect_f = NULL;

int init_hook(void) {

	socket_f = (socket_t)dlsym(RTLD_NEXT, "socket");

	read_f = (read_t)dlsym(RTLD_NEXT, "read");
	recv_f = (recv_t)dlsym(RTLD_NEXT, "recv");
	recvfrom_f = (recvfrom_t)dlsym(RTLD_NEXT, "recvfrom");

	write_f = (write_t)dlsym(RTLD_NEXT, "write");
	send_f = (send_t)dlsym(RTLD_NEXT, "send");
    sendto_f = (sendto_t)dlsym(RTLD_NEXT, "sendto");

	accept_f = (accept_t)dlsym(RTLD_NEXT, "accept");
	close_f = (close_t)dlsym(RTLD_NEXT, "close");
	connect_f = (connect_t)dlsym(RTLD_NEXT, "connect");

}

int accept(int fd, struct sockaddr *addr, socklen_t *len) {

	if (!accept_f) init_hook();

	nty_schedule *sched = nty_coroutine_get_sched();
	if (sched == NULL) {
		return accept_f(fd, addr, len);
	}

	int sockfd = -1;
	int timeout = 1;
	nty_coroutine *co = nty_coroutine_get_sched()->curr_thread;

	while (1) {
		struct pollfd fds;
		fds.fd = fd;
		fds.events = POLLIN | POLLERR | POLLHUP;
		nty_poll_inner(&fds, 1, timeout);

		sockfd = accept_f(fd, addr, len);
		if (sockfd < 0) {
			if (errno == EAGAIN) {
				continue;
			} else if (errno == ECONNABORTED) {
				printf("accept : ECONNABORTED\n");

			} else if (errno == EMFILE || errno == ENFILE) {
				printf("accept : EMFILE || ENFILE\n");
			}
			return -1;
		} else {
			break;
		}
	}

	int ret = fcntl(sockfd, F_SETFL, O_NONBLOCK);
	if (ret == -1) {
		close(sockfd);
		return -1;
	}
	int reuse = 1;
	setsockopt(fd, SOL_SOCKET, SO_REUSEADDR, (char *)&reuse, sizeof(reuse));

	return sockfd;
}

上面的accept实现的功能跟nty_accept()相同

int nty_accept(int fd, struct sockaddr *addr, socklen_t *len) {
	int sockfd = -1;
	int timeout = 1;
	nty_coroutine *co = nty_coroutine_get_sched()->curr_thread;

	while (1) {
		struct pollfd fds;
		fds.fd = fd;
		fds.events = POLLIN | POLLERR | POLLHUP;
		nty_poll_inner(&fds, 1, timeout);

		sockfd = accept(fd, addr, len);
		if (sockfd < 0) {
			if (errno == EAGAIN) {
				continue;
			} else if (errno == ECONNABORTED) {
				printf("accept : ECONNABORTED\n");

			} else if (errno == EMFILE || errno == ENFILE) {
				printf("accept : EMFILE || ENFILE\n");
			}
			return -1;
		} else {
			break;
		}
	}

	int ret = fcntl(sockfd, F_SETFL, O_NONBLOCK);
	if (ret == -1) {
		close(sockfd);
		return -1;
	}
	int reuse = 1;
	setsockopt(fd, SOL_SOCKET, SO_REUSEADDR, (char *)&reuse, sizeof(reuse));

	return sockfd;
}
