摘要
今天学习了流体仿真的基础概念及各个步骤，仿真流程体现从物理问题到数值解的系统转化过程，每一步都需要严格的工程判断。今天重点掌握了工作流程框架、离散化原理和验证修正的重要性，为实际CFD应用奠定了理论基础。
Abstract
The simulation process embodies the systematic transformation from a physical problem to a numerical solution, with each step requiring rigorous engineering judgment. Today's focus was on mastering the workflow framework, the principles of discretization, and the importance of verification and correction, which lays the theoretical foundation for practical CFD applications.
流体仿真Fluent：

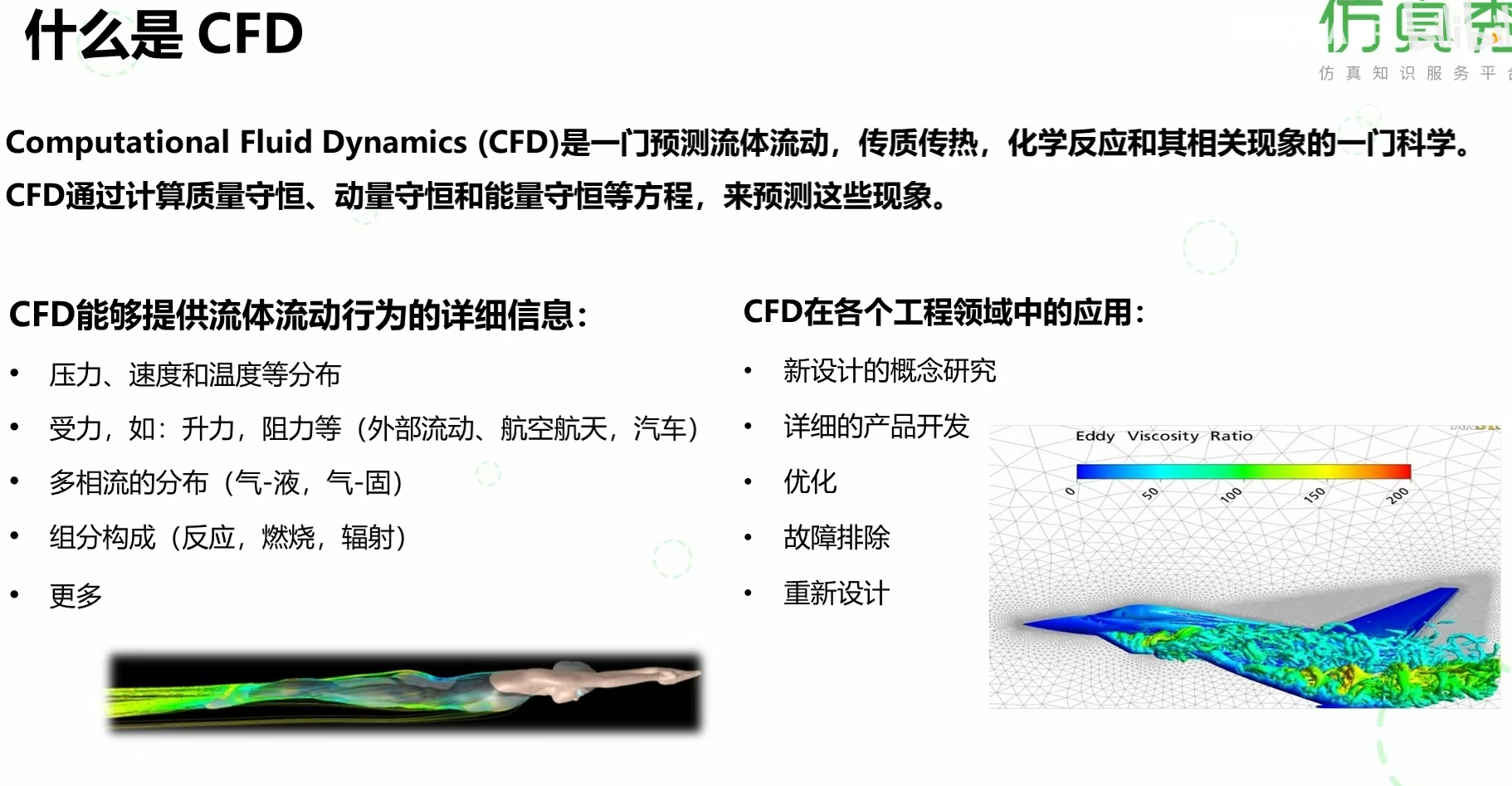

CFD（计算流体动力学）是通过数值方法求解质量、动量及能量守恒方程，对流体流动、传热传质、化学反应等物理现象进行计算机模拟的学科。其核心价值在于能够提供流场中压力、速度、温度的详细分布数据，精确计算物体所受的升力、阻力等力学特性，并模拟多相流（如气-液、气-固）的相互作用以及涉及化学反应过程的组分构成变化。
在工程实践中，CFD技术贯穿产品研发的全生命周期。在新产品或新设计的初始阶段，它可用于概念研究与方案验证；在详细设计阶段，通过模拟优化产品性能；对于已投入运行的设备或工艺，CFD能够辅助诊断故障根源并分析问题成因；此外，该技术还为产品改进与重新设计提供量化依据。
值得注意的是，CFD解决方案具有显著的多领域适用性。其应用范围覆盖航空航天领域的气动设计、汽车工业的外形优化、能源电力设备的流场分析、化工过程的反应器模拟、建筑环境的通风评估、船舶海洋工程的水动力计算以及电子电器产品的散热管理等多个重要行业。这种广泛适用性使其成为现代工程设计中不可或缺的数值仿真工具。
从技术实现角度看，CFD分析遵循严格的求解流程：首先通过几何建模创建计算域，接着进行网格划分实现空间离散，然后设置边界条件与物理参数，通过求解器进行数值计算，最后对结果进行可视化后处理。整个过程中，湍流模型的选择、离散格式的确定以及收敛标准的设定都会直接影响模拟结果的准确性与可靠性。

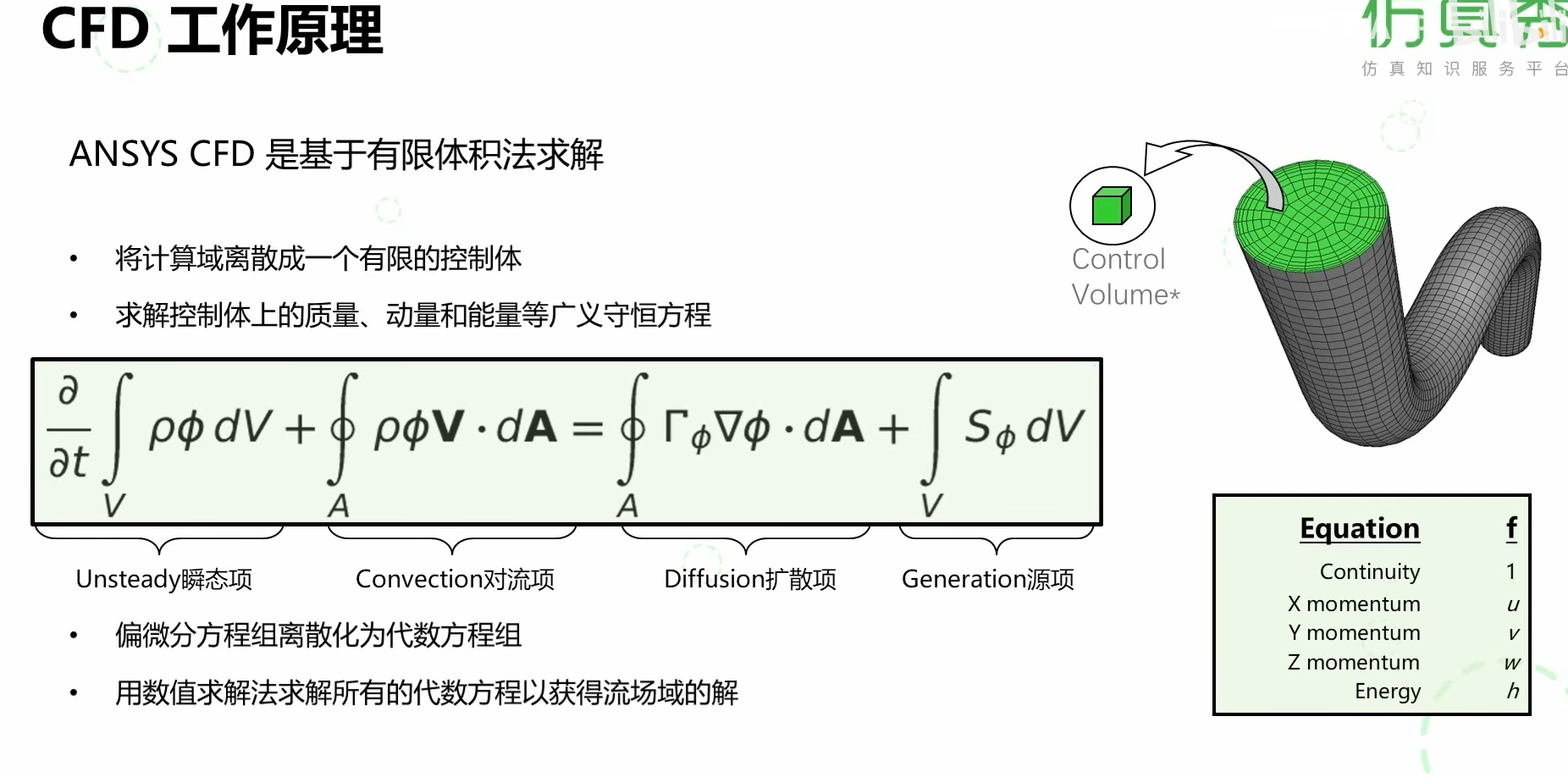

阐述了CFD（计算流体动力学）基于有限体积法的工作机制。核心流程分为四步：将连续计算域离散化为有限控制体；在各控制体上建立质量、动量、能量的广义守恒方程（通用形式为 ∂(ρφ)/∂t + ∇·(ρvφ) = ∇·(Γ∇φ) + S，其中φ为通用变量）；将偏微分方程组离散化为代数方程组；最后数值求解代数方程组获得流场解。右侧补充了守恒方程中物理量φ的具体含义：连续性方程为1，动量方程对应速度分量u、v、w，能量方程对应焓h。控制体示意图直观展示了离散化概念，整体呈现了从物理问题到数值解的全链路逻辑。
第一步：确定模拟目的 → 第二步：确定模型与计算区域 → 第三步：创建几何模型 → 第四步：划分网格 → 第五步：设置求解器 → 第六步：计算结果 → 第七步：结果后处理、验证与模型修正
各步骤知识点与注意事项详解
第一步：确定模拟目的
核心：明确模拟目标，确保工作价值。
注意事项：权衡精度与速度，判断CFD适用性，避免滥用。
第二步：确定模型与计算区域
核心：合理界定模拟的"控制体"。
注意事项：确保边界条件充分且可获取，考虑降维简化。
第三步：创建几何模型
核心：构建计算域的实体模型。
注意事项：进行合理的几何简化，去除无关细节，确保模型"干净"，便于高质量网格划分。
第四步：划分网格
核心：将连续空间离散为有限单元。
注意事项：平衡网格数量与计算成本，在关键区域加密，保证网格质量（避免畸变单元），检查正交性。
第五步：设置求解器
核心：定义控制方程、物理模型、材料属性、初始与边界条件，并配置数值算法。
注意事项：选择合适的物理模型（湍流、多相流等），为边界条件指定合理的值，设置适当的求解控制参数。
第六步：计算结果
核心：求解离散后的代数方程组，获得流场数据。
注意事项：监测求解收敛性，确保残差下降、监控的物理量趋于稳定，警惕因网格质量差导致的收敛困难。
第七步：结果后处理、验证与模型修正（新增）
此步骤是确保仿真结果可靠、有意义的最关键环节。它不是一个简单的"看结果"的步骤，而是一个系统性的验证、分析和决策过程。图中提到的"第八步. 考虑修正模型"正是此过程的核心。
核心：评估仿真结果的准确性与可信度，并决定是否及如何改进模型。
工作流程：
结果后处理：将数值结果可视化（如生成云图、矢量图、流线图、动画），并提取所需的定量数据（如平均值、力、系数）。
结果验证与分析：这是"模型修正"的前提。检查结果是否符合物理直觉，与理论、经验公式或实验数据进行对比，分析结果的合理性。
模型修正：基于验证分析，系统性地排查问题源头，如图中所示的两个关键方面：
物理模型是否合适？
流动是否非稳态？ 如果模拟了稳态但观察到了脉动，可能需要改为瞬态模拟。
是否有三维效应？ 在看似二维的几何中，结果在第三个维度上是否有变化。
边界条件是否正确/合适/合理？ 检查边界位置、类型和输入值是否真实反映了物理情况。
计算域是否足够大？ 检查边界是否对核心区域的结果产生了干扰。
网格是否充足？
进行网格无关性检验：这是必须的步骤。通过系统性地加密网格，检查关键结果（如目标参数）是否不再随网格加密而发生显著变化。如果变化很大，则网格不"独立"，需要继续加密直到结果稳定。
提高网格质量：检查并改进网格的正交性、长宽比、扭曲度。图中提示"少数质量差的单元可能导致高残差"，这直接点明了网格质量对计算收敛性和精度的重要性。
注意事项：
这是一个迭代循环。根据验证和网格无关性检验的结果，可能需要返回第三步（修改几何）、第四步（优化/加密网格）或第五步（调整物理模型/边界条件）进行修正，并重新计算。
结果的"好看"不等于"正确"。必须通过与可靠参考数据的对比和严格的网格无关性检验来建立对结果的信心。
记录每一次模型修改和计算的结果，形成完整的迭代日志。
一个完整、严谨的CFD仿真并非一个线性的、一蹴而就的过程，而是一个包含明确目标设定、系统建模、严格的验证与迭代修正在内的工程闭环。最后一步是整个流程的"质量守门员"，它迫使工程师去质疑和验证自己的模型，从而确保最终的仿真结果能够为工程决策提供可靠的依据。
