这篇文档系统地介绍了 Type-C 接口的物理结构、引脚定义、不同类型（24P/16P/6P）的区别 、CC1/CC2 引脚的作用 和 USB-PD 协议 的基本原理，以及 Type-C实物焊接建议。以下是整理后的内容概要：
一、概述：为什么是Type-C？
USB Type-C接口正以其强大的功能性 和便捷的正反插设计 ，迅速取代传统的Type-A、Type-B、Micro-USB和Mini-USB接口，成为电子设备接口的统一标准。其核心优势在于：
- 中心对称设计：公头无论正反插入，引脚功能都能完美契合。
- 高功率供电：配备多个VBUS和GND引脚，支持最高5A电流，为USB-PD快充奠定硬件基础。
- 全功能集成：单一接口整合了高速数据传输、视频输出和音频传输等多种功能。
二、Type-C 引脚定义详解

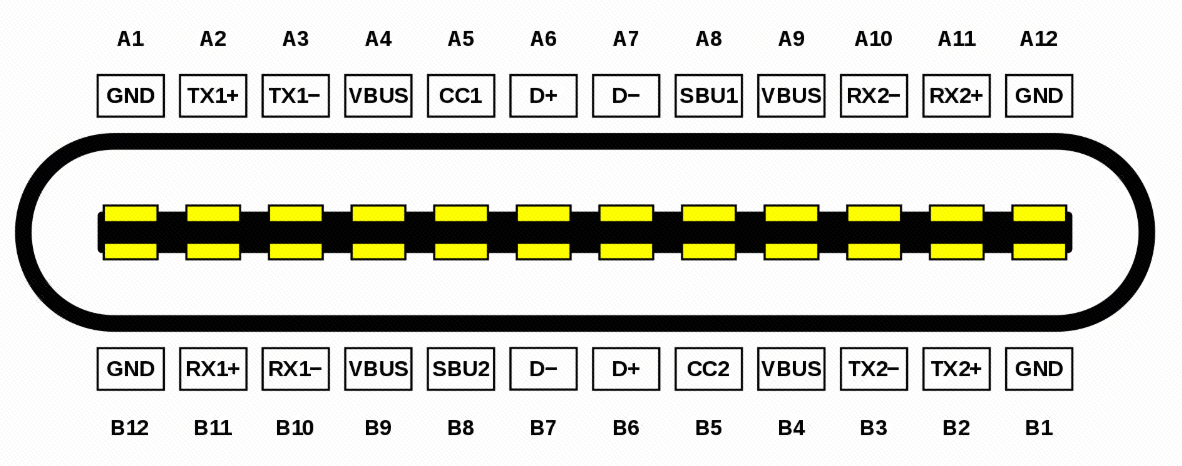

Type-C接口的精华在于其精心设计的引脚布局。下图清晰地展示了24Pin全功能Type-C的引脚定义，其结构严格中心对称，是实现正反插的关键。
母头/母座

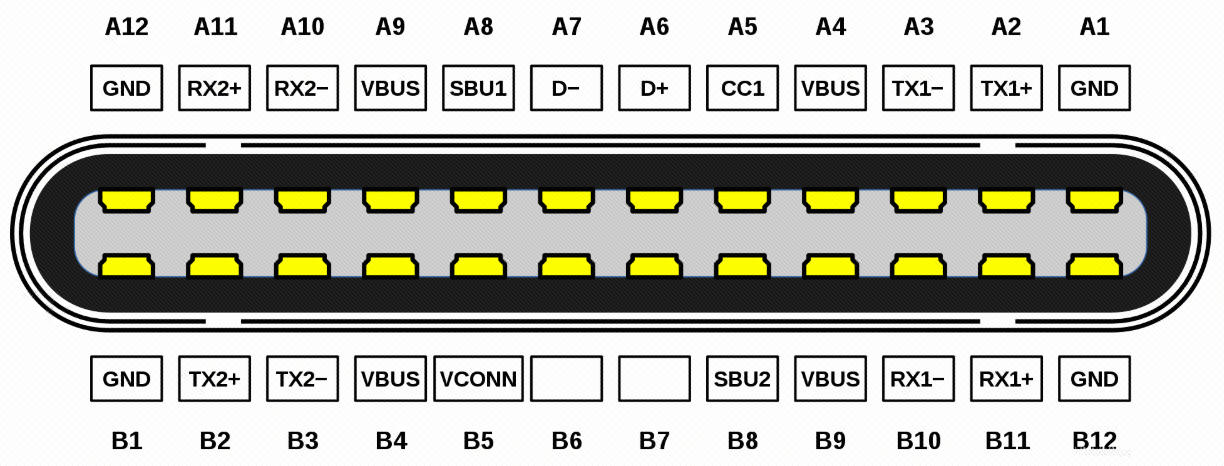

公头/插头
核心引脚功能速览表
|--------------------|----------------|--------------------------------------------|
| 引脚 | 名称 | 功能说明 |
| A4, A9, B9, B4 | VBUS | 电源正极，提供电力 |
| A1, A12, B12, B1 | GND | 接地，构成回路 |
| A5 | CC1 | 配置通道1，用于设备连接检测、角色识别及PD快充通信 |
| B5 | CC2 | 配置通道2，功能同CC1，与CC1协同实现正反插识别 |
| A6, A7, B7, B6 | D+, D- | USB 2.0差分数据信号 |
| A2, A3, B2, B3 | TX1±, TX2± | USB 3.0+ 发送差分对（高速数据发送） |
| A10, A11, B10, B11 | RX2±, RX1± | USB 3.0+ 接收差分对（高速数据接收） |
| A8, B8 | SBU1, SBU2 | 边带使用，在Alternate Mode（如DP视频输出）时用于传输辅助信号 |
三、灵魂角色：CC1与CC2引脚的作用
CC（Configuration Channel）引脚是Type-C接口的"智能大脑"，其作用远超普通引脚：
- 设备连接与方向检测：系统通过监测CC1和CC2的电压变化，判断是否有设备插入，并识别插入的方向。
- 承载USB-PD通信 ：所有USB Power Delivery（PD）快充协议中的电压、电流协商信息，都通过CC线进行传输。这是一种独立的通信通道，与USB数据线（D+/D-）物理分开。
-
- 对比QC协议 ：高通的QC快充协议使用D+/D-线进行通信，这在充电时可能干扰正常的数据传输。USB-PD通过CC引脚彻底解决了这一问题，实现了充电与数据传输的并行不悖。
- 提供VCONN电源：在主动线缆（如包含芯片的全功能线缆）中，其中一个CC引脚会转换为VCONN，为线缆内部的电子元件供电。
四、USB Power Delivery（PD）协议简介
USB-PD是构建在Type-C物理层之上的智能电源管理协议。
- 通信基础：依赖于CC引脚。
- 核心能力 ：支持更高的电压和电流，最大功率可达100W（20V/5A）。
- 动态调整：设备与充电器之间可以实时协商，动态调整供电电压（如5V、9V、12V、15V、20V），从而实现高速充电并提升能效。
五、Type-C的不同形态：24Pin, 16Pin/12Pin, 6Pin
为适应不同应用场景和成本要求，Type-C衍生出多种简化版本。
|-------------------|----------------------------------------|--------------------------|---------------------------|
| 接口类型 | 保留功能 | 去除功能 | 典型应用场景 |
| 24Pin (全功能) | 全部功能：USB 3.0、USB 2.0、CC、SBU、全部VBUS/GND | 无 | 笔记本电脑、高端手机、扩展坞 |
| 16Pin / 12Pin | USB 2.0、CC、SBU、部分VBUS/GND | USB 3.0高速信号线 (TX/RX) | 单片机(MCU)开发板、嵌入式设备、中低端手机 |
| 6Pin (仅供电) | VBUS、GND、CC1、CC2 | USB 2.0、USB 3.0、SBU | 电动玩具、小家电、电动牙刷等仅需充电的设备 |
说明：
- 16Pin与12Pin：本质是同一接口。16Pin是制造商术语，指接口的物理引脚数；12Pin是俗称，指底座上实际的焊盘数量，因为两端的电源和地线被合并了。
- 6Pin ：虽然极度简化，但仍保留了防反插设计 和PD通信能力，支持通过PD协议进行大电流充电。
六、实物图与焊接建议

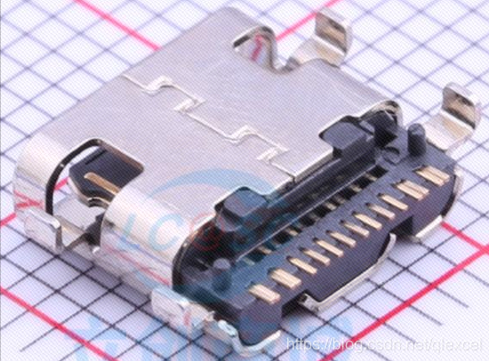

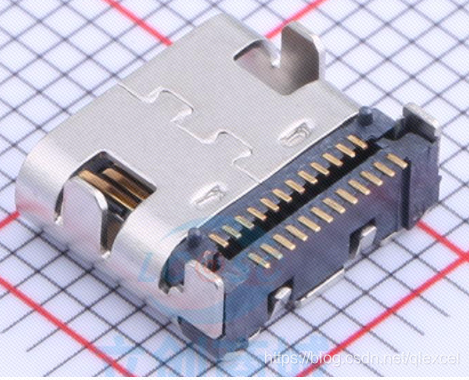

24PIN

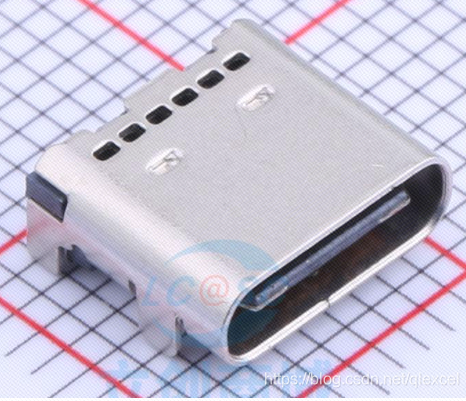

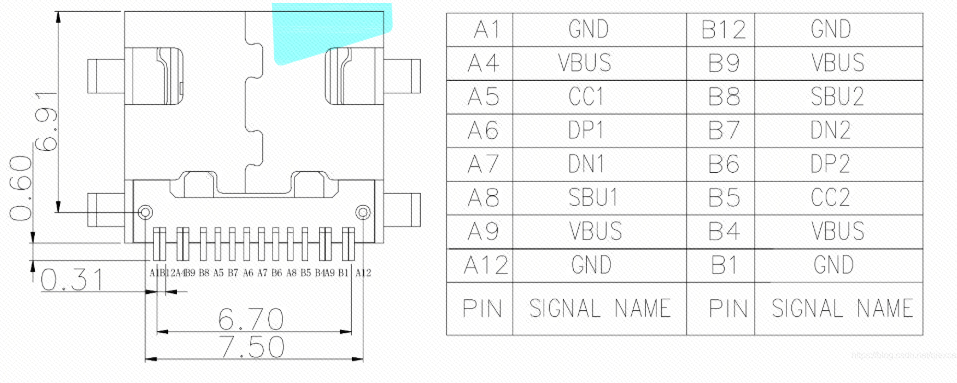

16PIN/12PIN

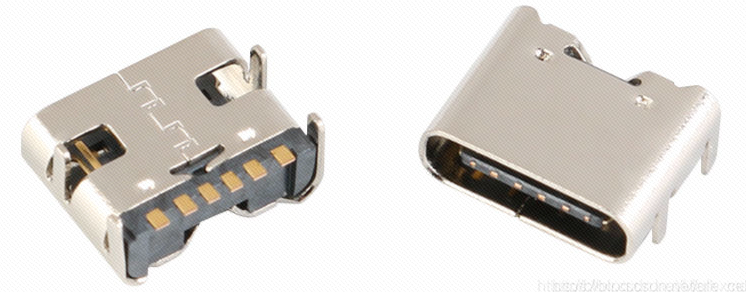

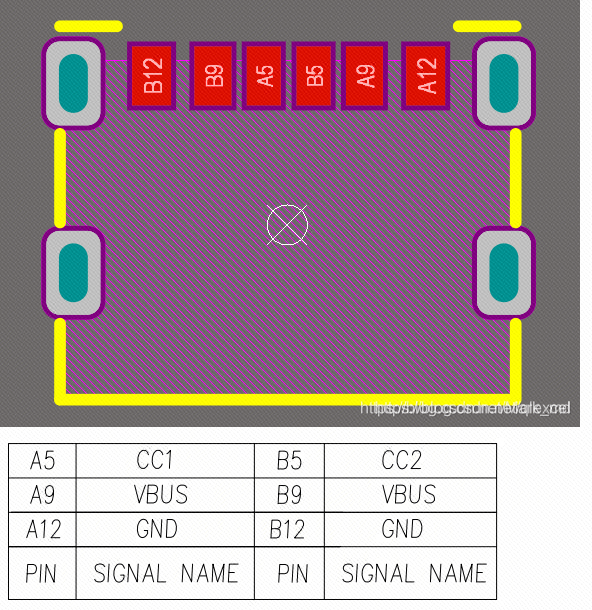

6PIN
设计与焊接建议
对于想要在自己项目中采用全功能24Pin Type-C 的工程师和爱好者来说，一个现实的挑战在于：这个接口极难手工焊接。
它的引脚非常密集（尤其是底部的USB 2.0和配置引脚），并且位于壳体下方，对烙铁头尺寸、焊接技巧和视力都是巨大的考验。一旦焊接不当，极易出现连锡、虚焊等问题，导致功能失效甚至短路烧毁。
专业解决方案推荐：
面对这种高密度元件，最稳妥、最高效的方式是使用嘉立创的SMT贴片服务。
原因有三：
告别焊接烦恼 ：只需在嘉立创EDA中完成PCB设计，并上传Gerber文件。
一站式元器件采购 ：可以在立创商城一站式采购到正品Type-C连接器及其他所有元件。
专业设备精准贴装 ：嘉立创拥有全自动化的SMT生产线，能够精准、快速地将包括24Pin Type-C座在内的所有元件完美焊接在板卡上，良品率远高于手工操作。
这可以帮我们节省大量的时间和精力，更能从根本上保证产品的质量和可靠性，让我们能专注于核心电路与程序设计，而非耗费在繁琐的焊接工作上。
七、总结
Type-C接口通过其对称的物理设计 、丰富的引脚功能 以及CC引脚带来的智能控制能力，实现了接口的统一与革新。结合USB-PD协议，它不仅在数据传输上高效可靠，更在电力传输上变得无比灵活强大。从全功能的24Pin到极简的6Pin，Type-C家族满足了从高端计算到日常消费电子的全方位需求，无疑是当下及未来最主流的连接标准。
