从炫酷粒子星云学 Three.js：深度解析一个 15 万粒子的 GPU 动画系统

引言

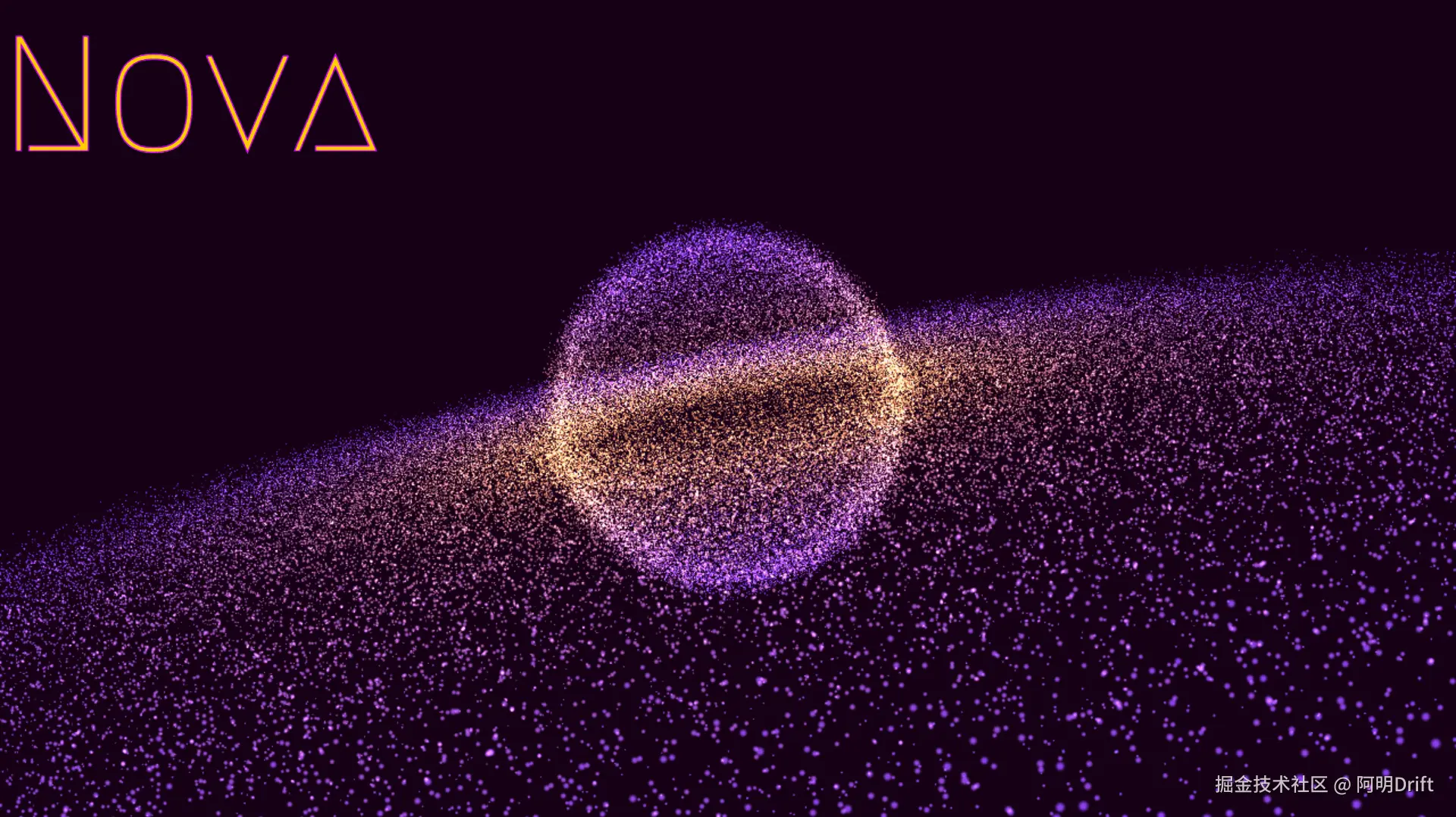

这周偶然在 CodePen 上刷到一个名为 "Nova" 的 3D 粒子动画，展示一个星云效果，极其酷炫。

于是我立刻"借鉴"了他的代码，并花了点时间解析其原理。今天就带大家一步步拆解这个 15 万个粒子的高性能动画系统，看看 Three.js 是如何借助 GPU 着色器 实现如此流畅又复杂的视觉效果的。

原作地址：codepen.io/prisoner849...

一、基础场景搭建：相机、渲染器与交互

首先，我们来看最基础的 Three.js 场景搭建部分：

import * as THREE from 'https://cdn.skypack.dev/three@0.136.0';
import { OrbitControls } from 'https://cdn.skypack.dev/three@0.136.0/examples/jsm/controls/OrbitControls';

• 使用 Skypack CDN 加载 Three.js v0.136.0 及其 OrbitControls（用于鼠标交互控制相机）。

let scene = new THREE.Scene();
scene.background = new THREE.Color(0x160016); // 深紫色背景

let camera = new THREE.PerspectiveCamera(60, innerWidth / innerHeight, 1, 1000);
camera.position.set(0, 4, 21);

let renderer = new THREE.WebGLRenderer();
renderer.setSize(innerWidth, innerHeight);
document.body.appendChild(renderer.domElement);

• 创建场景、相机（透视投影）、渲染器，并将渲染器添加到页面。
• 背景为深紫色（0x160016）。
• 相机初始位置在 (0, 4, 21)，朝向原点。

PerspectiveCamera 参数详解

根据 Three.js 官方文档，PerspectiveCamera 构造函数的四个参数分别是：

• fov（Field of View）：60
  表示相机的垂直视角（单位：度）。值越大，看到的范围越广，但物体显得更小。60° 是一个接近人眼的自然视角。
• aspect（宽高比）：innerWidth / innerHeight
  通常设为画布的宽高比，避免画面拉伸。
• near（近裁剪面）：1
  距离相机小于 1 的物体将不会被渲染。
• far（远裁剪面）：1000
  距离相机大于 1000 的物体将被裁剪掉。这些参数共同定义了相机的"可视锥体"（View Frustum）。

camera.position 与坐标系

camera.position.set(0, 4, 21) 将相机放置在 (x=0, y=4, z=21) 的位置，即正对场景中心、略高于原点、距离较远，默认对准原点(0, 0, 0)，适合观察整个粒子系统。

• x 轴水平方向位置（左右移动）正方向向右👉
• y 轴垂直方向位置（上下移动）正方向向上👆
• z 轴前后方向位置（远近移动）正方向向前👊

window.addEventListener('resize', (event) => {
    camera.aspect = innerWidth / innerHeight;
    camera.updateProjectionMatrix();
    renderer.setSize(innerWidth, innerHeight);
});

• 监听窗口大小变化，动态调整相机和渲染器尺寸

let controls = new OrbitControls(camera, renderer.domElement);
controls.enableDamping = true;
controls.enablePan = false;

• 启用轨道控制器（可旋转/缩放视角），开启阻尼效果（平滑移动），禁用平移（pan）。

二、粒子数据生成

1. 定义辅助函数和数组

let gu = {
    time: { value: 0 },
};

• gu 是一个 uniform 对象，用于在着色器中传递时间变量。

let sizes = [];
let shift = [];
let pushShift = () => {
    shift.push(
        Math.random() * Math.PI,
        Math.random() * Math.PI * 2,
        (Math.random() * 0.9 + 0.1) * Math.PI * 0.1,
        Math.random() * 0.9 + 0.1,
    );
};

• sizes：每个粒子的尺寸缩放因子。
• shift：每个粒子的动画参数（4个值）：
  • shift.x：初始相位角（用于时间偏移）
  • shift.y：另一个相位角
  • shift.z：动画速度（角速度）
  • shift.w：振幅（位移强度）

2. 两种空间分布策略

整个动画包含 15 万个粒子，分为两组生成：

1. 球壳分布（5 万粒子）

let pts = new Array(50000).fill().map((p) => {
    sizes.push(Math.random() * 1.5 + 0.5);
    pushShift();
    return new THREE.Vector3().randomDirection().multiplyScalar(Math.random() * 0.5 + 9.5);
});

• randomDirection()：生成一个单位向量（长度为 1，方向随机）。
• multiplyScalar(s)：将向量的每个分量乘以标量 s，从而缩放其长度。
• 最终粒子分布在半径约 9.5 ~ 10 的球壳上。

效果：生成 50,000 个粒子，分布在一个半径约 9.5~10 的球壳上（随机方向 × 随机半径）。

2. 薄状圆柱壳（星环）分布（10 万粒子）

for (let i = 0; i < 100000; i++) {
    let r = 10,
        R = 40;
    let rand = Math.pow(Math.random(), 1.5);
    let radius = Math.sqrt(R * R * rand + (1 - rand) * r * r);
    pts.push(
        new THREE.Vector3().setFromCylindricalCoords(
            radius,
            Math.random() * 2 * Math.PI,
            (Math.random() - 0.5) * 2,
        ),
    );
    sizes.push(Math.random() * 1.5 + 0.5);
    pushShift();
}

• 再生成 100,000 个粒子，分布在内外半径为 1040 的圆柱壳内（Z 范围 -11）。
• setFromCylindricalCoords(radius, theta, y) 是 Three.js 提供的便捷方法，用于从柱坐标转换为笛卡尔坐标：
  • radius：到 Z 轴的距离（径向）
  • theta：绕 Z 轴的角度（弧度）
  • y：高度（Z 轴方向）
• 这里通过 Math.sqrt(...) 实现在内外半径 [10, 40] 之间的非均匀分布，使粒子更密集于内圈，视觉上更有层次。 (数学技巧，由面积均匀分布的产生的变体，偏向内圈的非均匀分布，这里不深究了)。

三、几何体与材质：BufferGeometry 与 PointsMaterial

BufferGeometry：高效存储顶点数据

let g = new THREE.BufferGeometry().setFromPoints(pts);
g.setAttribute('sizes', new THREE.Float32BufferAttribute(sizes, 1));
g.setAttribute('shift', new THREE.Float32BufferAttribute(shift, 4));

• BufferGeometry 是 Three.js 中最高效的几何体类型，直接操作 GPU 缓冲区。
• setFromPoints(pts) 将 Vector3 数组转换为 position attribute。
• setAttribute 用于添加自定义 attribute：
  • sizes：每个粒子的尺寸缩放因子（1 个 float）
  • shift：每个粒子的动画参数（4 个 float，对应 vec4）

这些 attribute 会在顶点着色器中被读取，实现 per-particle（逐粒子）控制。

PointsMaterial：专为点精灵设计的材质

let m = new THREE.PointsMaterial({
    size: 0.125,
    transparent: true,
    depthTest: false,
    blending: THREE.AdditiveBlending,
});

• size
  基础点大小（单位：世界坐标）。
• transparent: true
  启用透明度。
• depthTest: false
  关闭深度测试，避免远处粒子被近处粒子遮挡，确保所有粒子可见（适合星云效果）。
• blending: AdditiveBlending
  使用加法混合，多个粒子重叠时亮度叠加，产生"发光"效果。

*四、通过 onBeforeCompile 注入自定义着色器逻辑

Three.js 的内置材质（如 PointsMaterial）虽然方便，但无法直接访问自定义 attribute 或实现复杂动画逻辑。这时就需要 onBeforeCompile。

官方文档说明 onBeforeCompile 允许我们在材质编译为 WebGL 着色器之前，动态修改其顶点/片元着色器代码。

在这个例子中，我们通过它

1. 注入自定义 uniform：time（用于驱动动画）
2. 注入自定义 attribute：sizes 和 shift
3. 重写关键着色器片段：替换 gl_PointSize、color_vertex、begin_vertex 等内置代码块

自定义着色器里传递 Uniform 变量

shader.uniforms.time = gu.time; // 添加 uniform

• 将名为 time 的 Uniform 变量绑定到这个对象上，Three.js 会在渲染时自动把 gu.time.value 传给 GPU
• 这行代码是连接 CPU 与 GPU 的桥梁，让 JavaScript 能够实时控制着色器的行为，是实现动态视觉效果（如流动、脉动、变形等）的核心机制。

顶点着色器（Vertex Sha der）修改

shader.vertexShader = `...`.replace(...); // 修改顶点着色器

这是 Three.js 中实现高级自定义效果的标准做法，既保留了材质的便利性，又获得了着色器的完全控制权。

+   uniform float time;
+   attribute float sizes;
+   attribute vec4 shift;
+   varying vec3 vColor;

• 声明 uniform，attribute，varying 变量

-   gl_PointSize = size;
+   gl_PointSize = size * sizes;

• 每个粒子的实际大小 = 基础 size × 自定义 sizes。

让点的大小由 "单一变量 size 控制" 变为 "两个变量 size 和 sizes 的乘积控制"，实现更灵活的点大小调节（让不同点根据 sizes 变量呈现不同大小，实现 "点云大小差异化" ）。

粒子颜色

    #include <color_vertex>
+   float d = length(abs(position) / vec3(40., 10., 40));
+   d = clamp(d, 0., 1.);
+   vColor = mix(vec3(227., 155., 0.), vec3(100., 50., 255.), d) / 255.;

• 根据粒子在空间中的归一化位置（x/40, y/10, z/40）计算距离 d。
• 用 mix 在橙色 (227,155,0) 和紫色 (100,50,255) 之间插值，生成颜色。
• 除以 255 是因为 Three.js 默认颜色范围是 0~1。

粒子动画的秘密

    #include <begin_vertex>
+   float t = time;
+   float moveT = mod(shift.x + shift.z * t, PI2);
+   float moveS = mod(shift.y + shift.z * t, PI2);
+   transformed += vec3(cos(moveS) * sin(moveT), cos(moveT), sin(moveS) * sin(moveT)) * shift.w;

• shift.x, shift.y：每个粒子的初始相位（随机值）
• shift.z：角速度（控制动画快慢）
• shift.w：振幅（控制抖动幅度）
• vec3(...)：计算单位球面上的一个点（球坐标转笛卡尔）
• 最终将这个偏移量加到原始位置上，形成围绕原点的周期性扰动

所有粒子以不同节奏"呼吸"，营造出"活"的星云感。

片元着色器（Fragment Shader）修改

片元着色器负责决定每个像素的颜色和透明度。默认的 PointsMaterial 会渲染一个实心方形点，但我们想要的是柔和发光的圆形粒子。

    #include <clipping_planes_fragment>
+   float d = length(gl_PointCoord.xy - 0.5);

• 计算当前片元到粒子中心的距离（gl_PointCoord 是 0~1 的纹理坐标）。

-   vec4 diffuseColor = vec4( diffuse, opacity );
+   vec4 diffuseColor = vec4( vColor, smoothstep(0.5, 0.1, d)/* * 0.5 + 0.5*/ );

• gl_PointCoord：内置变量，表示当前片元在点精灵中的归一化坐标（0~1）
• 使用 smoothstep(0.5, 0.1, d) 实现从中心向外平滑衰减的透明度：
  • 当 d < 0.1 → alpha ≈ 1
  • 当 d > 0.5 → alpha ≈ 0
  • 中间平滑过渡，形成柔和发光圆点。

这样就得到了边缘柔和、中心明亮的圆形光点，配合 AdditiveBlending，效果极其梦幻。

五、场景添加与动画循环

let p = new THREE.Points(g, m);
p.rotation.order = 'ZYX';
p.rotation.z = 0.2;
scene.add(p);

• 创建 Points 对象，设置旋转顺序（避免万向节锁），初始绕 Z 轴倾斜 0.2 弧度。

let clock = new THREE.Clock();

renderer.setAnimationLoop(() => {
    controls.update();
    let t = clock.getElapsedTime() * 0.5;
    gu.time.value = t * Math.PI;
    p.rotation.y = t * 0.05;
    renderer.render(scene, camera);
});

• 使用 Clock 获取经过时间。
• gu.time.value 传递给着色器（驱动粒子动画）。
• 整个粒子系统缓慢绕 Y 轴旋转（p.rotation.y += ...），增强动态感。
• controls.update() 更新轨道控制器阻尼。

六、总结与启示

这个"Nova"粒子系统展示了 Three.js 的强大之处：

• 高性能：15 万粒子全由 GPU 驱动，无 CPU 负担
• 灵活性：通过 onBeforeCompile 实现任意着色器逻辑
• 艺术性：颜色、分布、动画的精心设计，视觉效果🐂🍺

学习优秀作品，是提升技术的最佳路径。希望这篇解析对你有所帮助

参考资料：

• codepen.io/prisoner849...
• Three.js 官方文档
• OrbitControls
• BufferGeometry
• PointsMaterial
