华为CloudEngine系列交换机堆叠如何配置,附视频

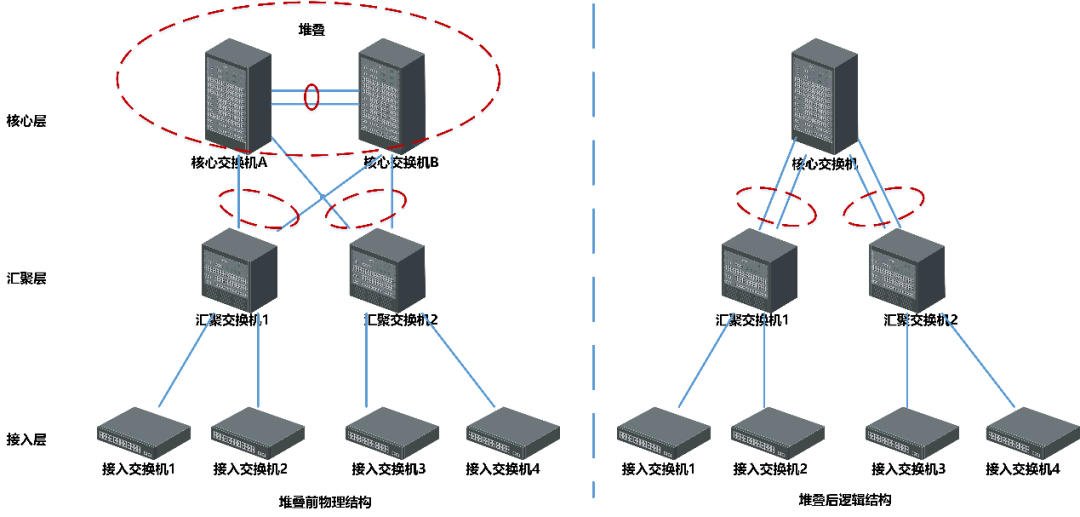

华为CloudEngine系列交换机堆叠配置可以"简化网络逻辑拓扑"、"简化网络的配置和管理"、"轻松扩展网络带宽或端口数"。但配置需遵循以下步骤,结合官方文档与实操经验整理:

‌一、设备兼容性检查‌

确认交换机型号支持堆叠(如CE12800、CE16800系列最多支持2台堆叠,CE5850系列最多支持16台)‌,并确保软件版本一致。

二、配置思路

按照规划完成交换机堆叠配置并重启

连接各交换机之间的堆叠线缆

确认堆叠建立成功后配置双主检测(DAD)功能

三、配置步骤

1、配置堆叠成员ID与优先级

cpp 复制代码
<HUAWEI>system-view[~HUAWEI]stack[~HUAWEI-stack]stack member 1  // 设置成员ID[*HUAWEI-stack]stack priority 150  // 优先级越高越易成为主交换机[*HUAWEI-stack]stack domain 10  // 设置堆叠域编号[*HUAWEI-stack]quit[*HUAWEI]commit

主交换机选举规则:优先级 > 启动时间‌。

2、需将物理端口加入逻辑堆叠端口,并注意交叉编号(如左端0/1,右端1/2)‌。

css 复制代码
[~HUAWEI]interface stack-port 1[*HUAWEI-Stack-Port1]port member-group interface 10ge 1/0/1 to 1/0/2[*HUAWEI-Stack-Port1]quit[*HUAWEI]commit

3、‌保存并使能堆叠

cpp 复制代码
[~HUAWEI]stack enableWarning: System will reboot after enabling stack mode. Continue? [Y/N]:y<HUAWEI>save

注意:

1、待堆叠的交换机之间没有连接堆叠线。如果提前连接好堆叠线再进行堆叠配置,可能会导致网络环路。

2、配置双主检测,使用两台交换机之间空闲的业务口,配置直连方式双主检测功能,最多可以同时配置4条直连检测链路。

下面是华为CloudEngine系列交换机堆叠的视频介绍
