引言
在现代计算领域，尤其是高性能计算、人工智能训练和图形渲染等应用场景中，单颗GPU的处理能力往往无法满足日益增长的计算需求。多GPU互联技术应运而生，通过将多个GPU连接在一起协同工作，显著提升了整体计算性能。本文将深入探讨两种主流的多GPU互联技术：NVIDIA的NVLink和传统的SLI/CrossFire技术，分析它们的架构特点、性能表现及应用场景。
技术演进概述
多GPU互联技术的发展历程
多GPU技术最初是为了满足游戏和高性能可视化需求而发展起来的。随着计算需求的不断增加，这项技术逐渐扩展到科学计算、AI训练等领域。下表展示了多GPU技术的主要发展阶段：
| 时期 | 技术代表 | 主要特点 | 应用领域 |
|---|---|---|---|
| 2000-2004 | 早期SLI技术 | 基于PCI总线，带宽有限 | 游戏 |
| 2004-2010 | SLI/CrossFire成熟期 | 专用连接桥，性能提升 | 游戏、专业可视化 |
| 2010-2016 | PCIe优化期 | PCIe 3.0，带宽增加 | 游戏、初步计算应用 |
| 2016至今 | NVLink/新一代互联 | 高带宽、低延迟网状连接 | AI、HPC、复杂渲染 |
多GPU系统的基本架构
互联网络 GPU 2 GPU 1 GPU 3 GPU n 应用程序 多GPU驱动程序 GPU互联管理层
NVLink技术深度解析
NVLink架构设计
NVLink是NVIDIA开发的第三代高速互联技术，旨在解决传统PCIe总线在多GPU通信中的带宽瓶颈。与PCIe相比，NVLink提供了更高的带宽和更低的延迟。
NVLink的技术特点
- 高带宽架构：每个NVLink通道提供25-50GB/s的双向带宽
- 低延迟通信：直接的GPU到GPU连接，减少中间层
- 可扩展拓扑：支持多种连接拓扑（网状、星形等）
- 内存一致性：支持GPU间内存统一寻址
NVLink代际比较
| 代际 | 推出时间 | 单链路带宽 | 最大总带宽 | 支持GPU |
|---|---|---|---|---|
| NVLink 1 | 2016 | 20GB/s | 80GB/s | Pascal架构 |
| NVLink 2 | 2017 | 25GB/s | 150GB/s | Volta架构 |
| NVLink 3 | 2020 | 50GB/s | 600GB/s | Ampere架构 |
| NVLink 4 | 2022 | 100GB/s | 900GB/s | Hopper架构 |
NVLink在AI和HPC中的应用
NVLink在人工智能训练和科学计算中发挥着关键作用。以下是一个简化的多GPU训练代码示例，展示了如何利用NVLink优化模型训练：
python
import torch
import torch.nn as nn
import torch.distributed as dist
class MultiGPUTrainer:
def __init__(self, model, num_gpus):
self.model = model
self.num_gpus = num_gpus
self.devices = [f'cuda:{i}' for i in range(num_gpus)]
def setup_parallel(self):
"""设置模型并行训练"""
if self.num_gpus > 1:
# 使用NVLink优化的通信后端
dist.init_process_group(backend='nccl')
self.model = nn.parallel.DistributedDataParallel(
self.model,
device_ids=[torch.cuda.current_device()],
output_device=torch.cuda.current_device()
)
def train_batch(self, data):
"""训练批次数据处理"""
if self.num_gpus > 1:
# 在多GPU间自动分配数据
data = data.to(torch.cuda.current_device())
output = self.model(data)
# 梯度同步通过NVLink高速进行
loss = output.mean()
loss.backward()
return loss
else:
# 单GPU训练路径
return self.single_gpu_train(data)SLI与CrossFire技术分析
传统多GPU渲染技术

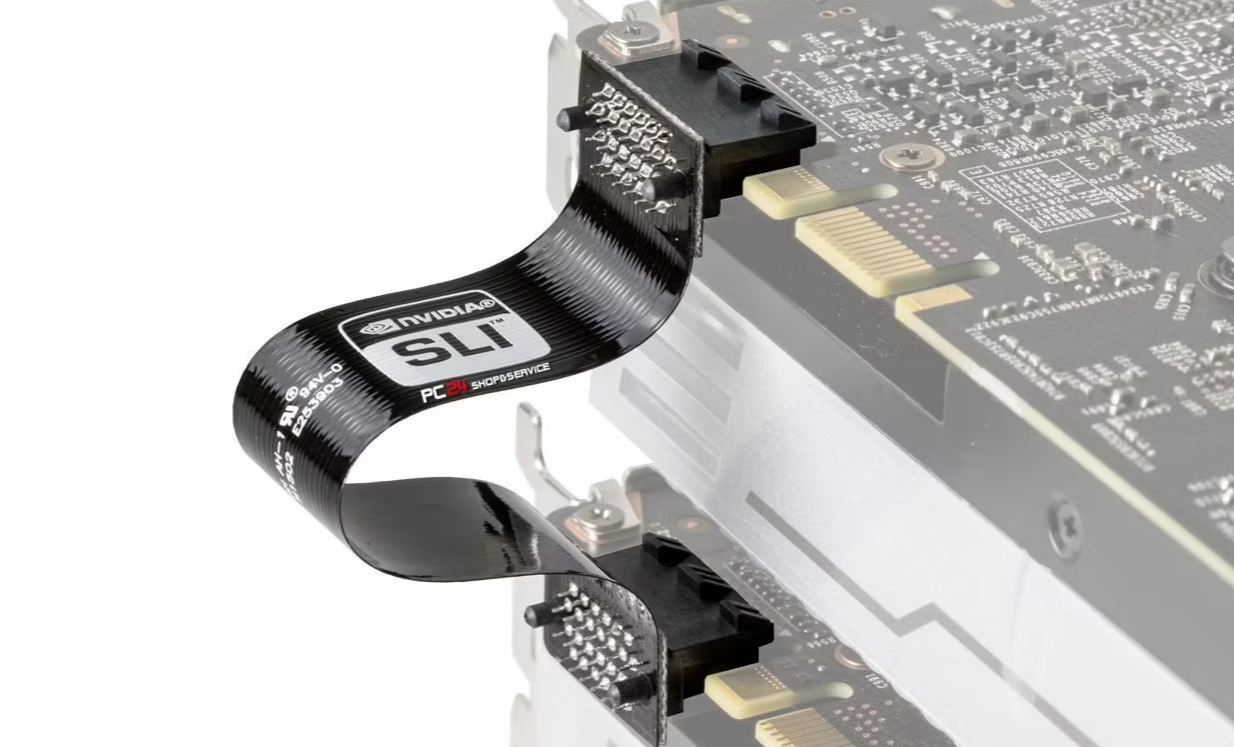

SLI（Scalable Link Interface）和CrossFire是NVIDIA和AMD分别推出的多GPU渲染技术，主要针对图形渲染和游戏应用。
SLI技术框架
应用程序 SLI驱动程序 帧渲染控制 AFR交替帧渲染 SFR分割帧渲染 SLI AA抗锯齿模式 GPU 1 GPU 2 帧分割器
SLI与CrossFire对比分析
| 特性 | NVIDIA SLI | AMD CrossFire |
|---|---|---|
| 连接方式 | 专用SLI桥 | 数据线或PCIe |
| 渲染模式 | AFR, SFR, SLI AA | SuperTiling, Scissor |
| 最大GPU数 | 4 | 4 |
| 内存使用 | 每个GPU独立显存 | 每个GPU独立显存 |
| 数据同步 | 通过SLI桥 | 通过PCIe或专用线 |
SLI/CrossFire的局限性
尽管SLI和CrossFire在游戏领域曾取得一定成功，但它们存在几个根本性限制：
- 扩展性有限：性能不随GPU数量线性增长
- 微停顿问题：帧渲染时间不一致导致卡顿
- 开发者支持：需要游戏专门优化
- 功耗和成本：多GPU带来高功耗和成本增加
性能对比与实际应用
带宽性能测试
以下表格展示了不同互联技术在典型工作负载下的性能表现：
| 互联技术 | 理论带宽 | 实际传输效率 | 延迟 | 适用场景 |
|---|---|---|---|---|
| PCIe 4.0 x16 | 32GB/s | ~90% | 中等 | 通用计算 |
| NVLink 3 | 600GB/s | ~85% | 低 | AI训练/HPC |
| SLI HB桥 | ~2GB/s | ~70% | 高 | 游戏渲染 |
| CrossFire | ~1GB/s | ~65% | 高 | 游戏渲染 |
应用场景推荐
根据不同的使用需求，以下是多GPU技术的选择建议：
-
AI训练和深度学习
- 首选：NVLink互联的多GPU系统
- 理由：高带宽适合大规模参数同步
- 典型配置：4-8颗A100/H100 GPU
-
科学计算和模拟
- 首选：NVLink或高带宽PCIe系统
- 理由：需要大量数据交换 between GPUs
- 典型配置：2-4颗高端计算GPU
-
游戏和实时渲染
- 现状：SLI/CrossFire已基本被淘汰
- 推荐：单颗高性能GPU
- 理由：更好的兼容性和性价比
-
专业内容创作
- 选择：根据软件优化决定
- 部分应用仍支持多GPU渲染
- 需要平衡成本和性能提升
未来发展趋势
多GPU技术的演进方向
随着计算需求的不断发展，多GPU技术正在向以下几个方向演进：
- 更高速的互联：下一代NVLink和类似技术将持续提升带宽
- 异构计算集成：GPU与CPU、专用加速器的紧密耦合
- 软件栈优化：更智能的任务调度和数据分配算法
- 光互联技术：可能在未来取代电气互联
技术挑战与解决方案
| 挑战 | 当前解决方案 | 未来可能方向 |
|---|---|---|
| 带宽瓶颈 | NVLink高速互联 | 光互联、近内存计算 |
| 功耗限制 | 先进制程、动态功耗管理 | 3D堆叠、液冷技术 |
| 编程复杂性 | CUDA、OpenACC等并行框架 | 自动化并行编译器 |
| 成本控制 | 虚拟化、云GPU服务 | 芯片级异构集成 |
结论
多GPU互联技术从早期的SLI/CrossFire发展到现代的NVLink，反映了计算需求从图形渲染到通用计算的转变。NVLink凭借其高带宽、低延迟的特性，在AI和HPC领域确立了领先地位，而传统的SLI/CrossFire技术由于架构限制和市场需求变化已逐渐退出主流市场。
