Flutter架构解析：从引擎层到应用层

对 Flutter（以下简称 Flutter）架构体系的 两大视角（框架本身的"底层框架层次" + 应用层面的"项目分层"） 的详细说明。你可以先读"框架本身架构"理解 Flutter 引擎机制，再往下看"应用层架构"了解项目组织。

一、Flutter 框架本身的架构层次

Flutter 本身作为一个跨平台 UI 工具包，其内部设计是一个 分层架构（layered model） ，每一层只依赖其下层，不混用，上层可以替换、可扩展。 (docs.flutter.dev)

下面按从底层到底层 + 从上层到上层两个角度说明。

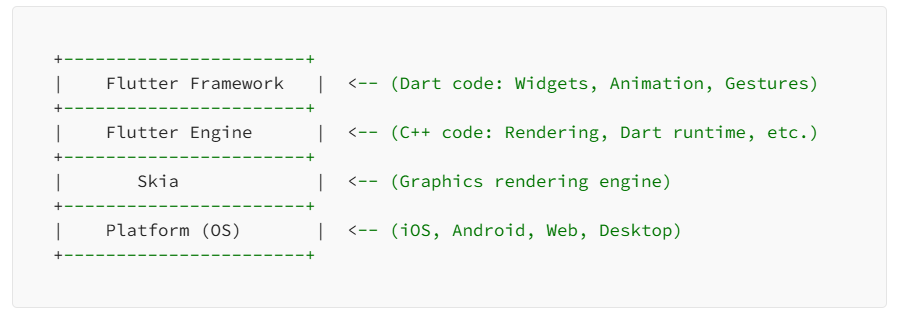

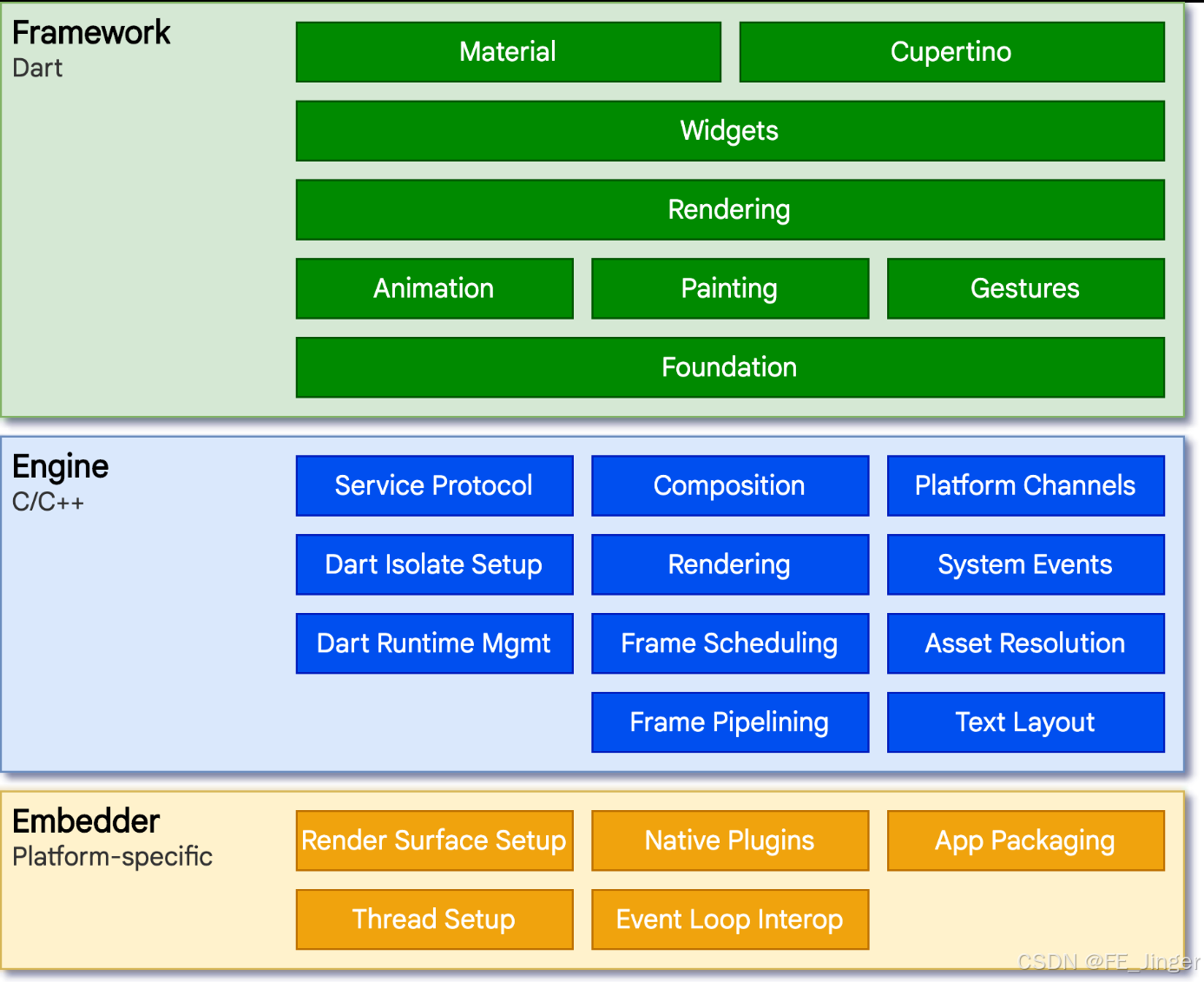

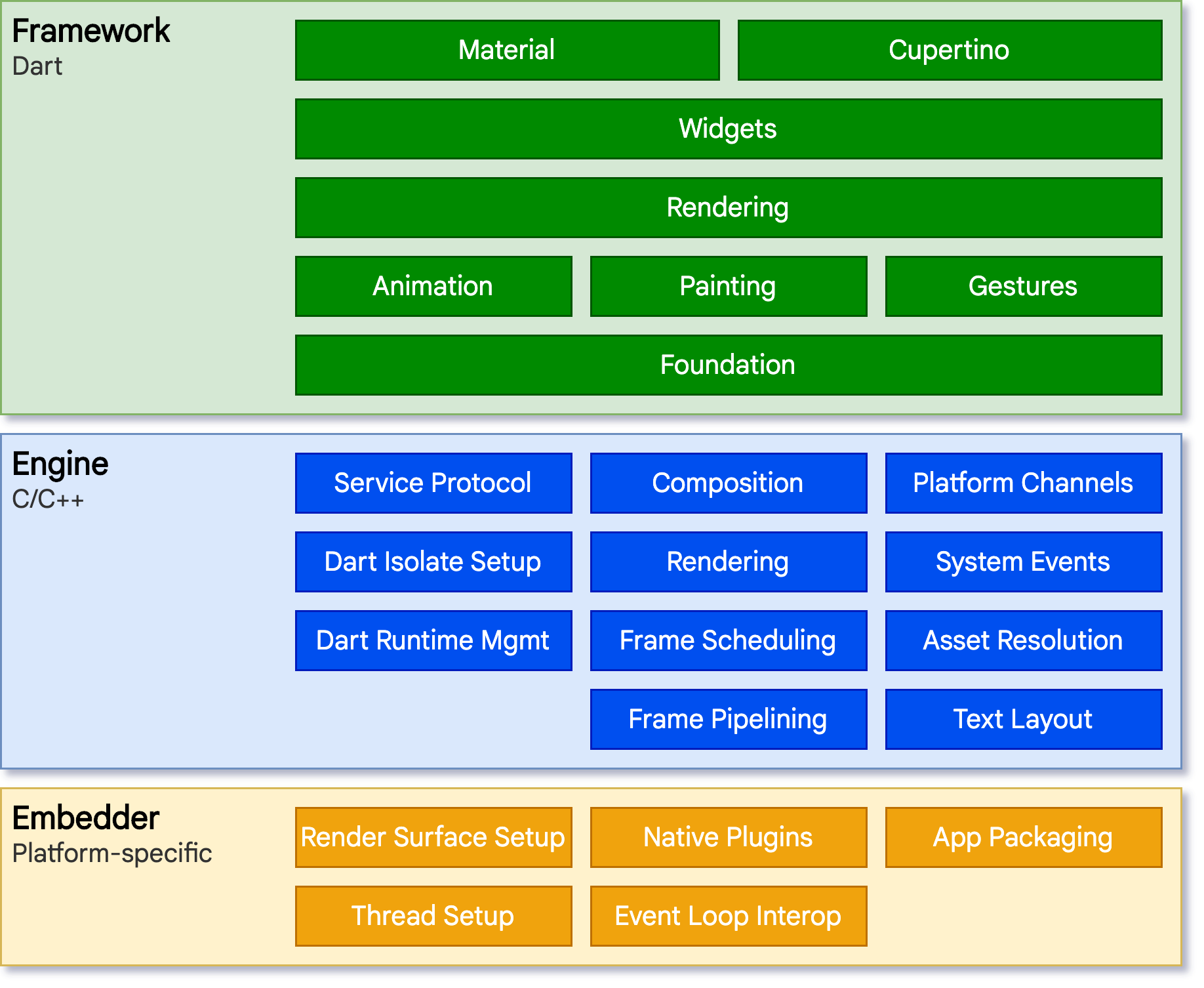

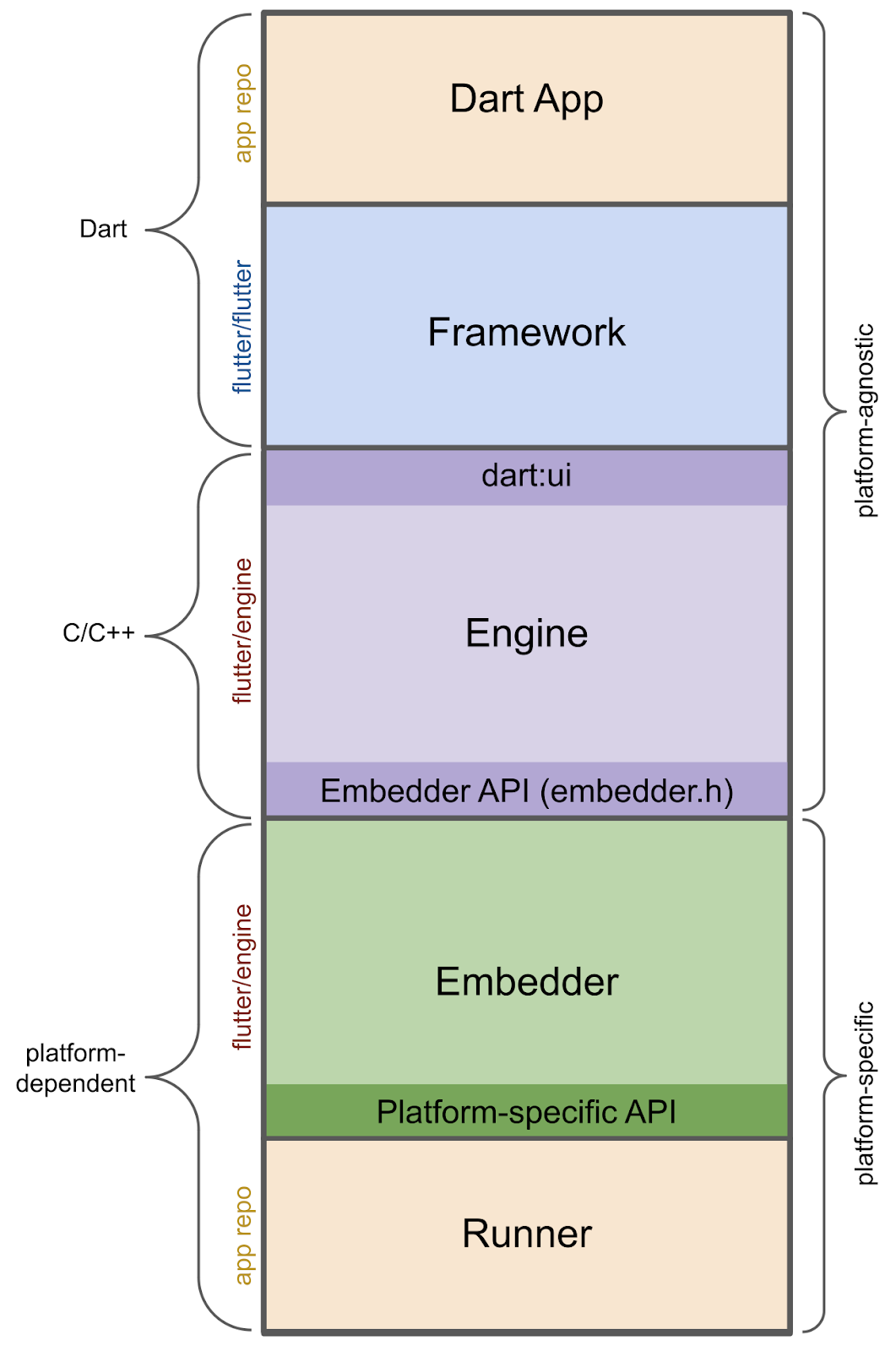

层次一览

Embedder（嵌入层／平台层）
Engine（引擎层／核心层）
Framework（框架层／Dart 层 API）
（开发者应用层，虽不一定在框架内部，但在使用上属于"你编写的部分"）

下面分别说明每层的作用、组成、关键细节。

1) Embedder（嵌入层／平台层）

作用：

这是最底部的一层，负责将 Flutter 框架／引擎与具体操作系统平台（如 Android、iOS、Windows、Linux）连接起来。 (docs.flutter.dev)
它管理平台提供的渲染表面（canvas/SurfaceView/Metal/Win32 window 等）、输入事件、系统消息循环、插件与平台通道、打包成原生应用。 (WPWeb Infotech)
为引擎提供必要的"平台接口"（Platform APIs）：例如画布、线程管理、系统调用、生命周期、输入/输出。 (MindInventory)
它的语言实现依平台而异：Android 通常 Java/Kotlin + C++，iOS/macOS 为 Objective-C/Swift + C++，桌面为 C++ 等。 (docs.flutter.dev)

为什么重要／关键点：

跨平台的关键在于这一层，它屏蔽了不同 OS 的差异，让上面的 Engine + Framework 可以"通用"。
如果你要把 Flutter 嵌入已有原生应用（module 模式），就是通过这个 Embedder 层。 (somniosoftware.com)
性能瓶颈或平台特定特性（如手势、输入法、原生插件）通常介于这一层与引擎之间。

底层讲解：

在 Android，Embedder 创建一个 Android Activity 或 Fragment，设置 SurfaceView 或 TextureView 作为渲染目标，启动 Flutter 引擎（C++）线程，处理事件循环。
在 iOS，则可能创建一个 UIViewController，使用 Metal/Canvas 绘制，调用 Engine 的 embedder API。

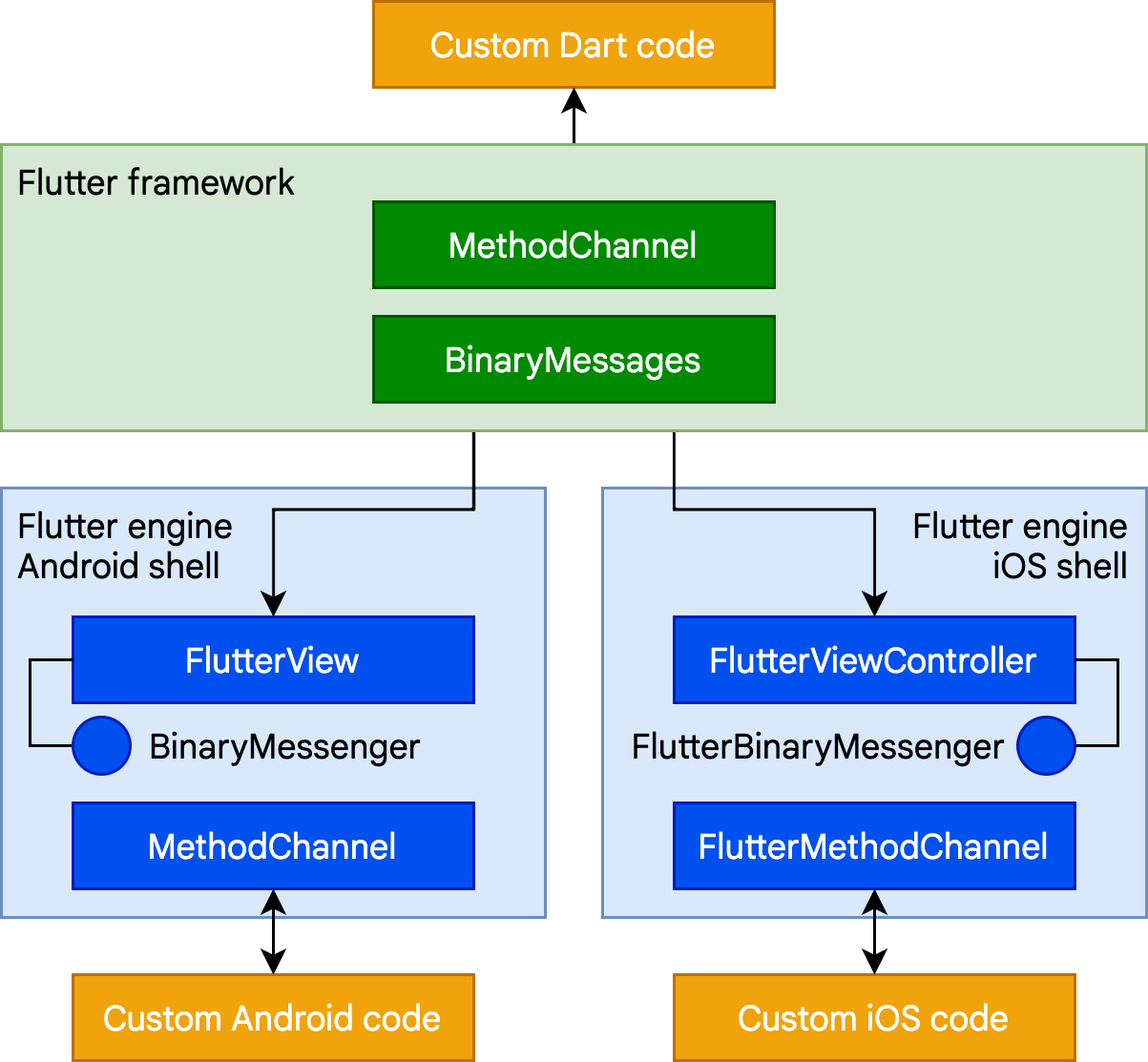

它还负责"平台通道"（Platform Channels）------让 Dart 与原生代码通信。
它还负责"消息循环"（event loop）------确保平台的事件（触摸、键盘、生命周期）被转发到 Engine，再到 Framework。

2) Engine（引擎层／核心层）

作用：

Engine 是 Flutter 的核心，用 C++ 编写（也有少量平台语言）--- 它提供了引擎级别的功能：渲染、文本布局、图形、Dart 运行时、插件接口、平台交互等。 (docs.flutter.dev)
它暴露了 dart:ui 接口给上述 Framework 使用。 (Medium)
执行流程大致为：Dart 代码调用 Framework → Framework 调用 dart:ui 接口 → 进入 Engine 执行 C++ 代码进行绘制、合成、GPU 渲染、线程管理。
渲染：通常通过 Skia 图形库（或在某些场景使用新的 Impeller 渲染器）完成。 (somniosoftware.com)

关键组成：

Dart VM 或 Ahead-of-Time (AOT) 编译器：在发布版本，Dart 被编译为本机代码。 Framework 层的 Dart 代码最终在 Engine 的 Dart 实现里执行。 (docs.flutter.dev)
Renderer 图层：负责从 Widget 树/Element 树 → RenderObject 树 → Composited Scene → GPU 绘制。
Input & Gesture 识别基础：接收平台传来的触摸、鼠标、键盘事件，通过 Engine 分发给 Framework。
Text、Image、Canvas、Layer 管理：例如文本布局、图像解码、合成层管理都是 Engine 的任务。
Platform Channels 接口：Engine 为 Dart 与原生 (Embedder) 双向通信提供桥梁。

底层讲解：

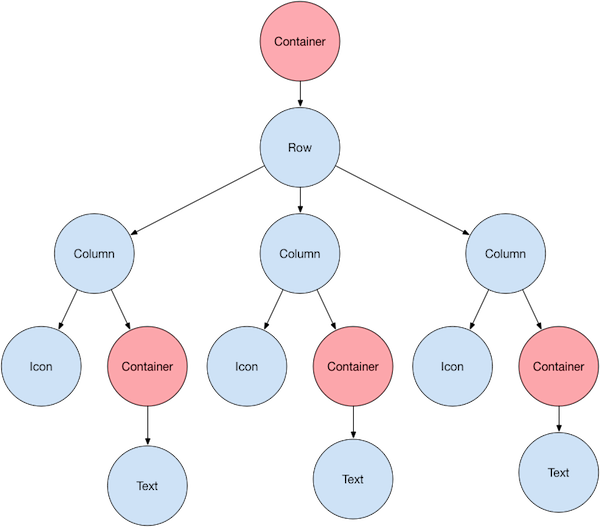

当你编写一个 StatelessWidget → build() 返回 Widget 树 → Flutter 将构造 Element 树 → 再转为 RenderObject 树 → 最终 Engine 将这些 RenderObjects 的绘制命令转为 GPU/Canvas 命令。

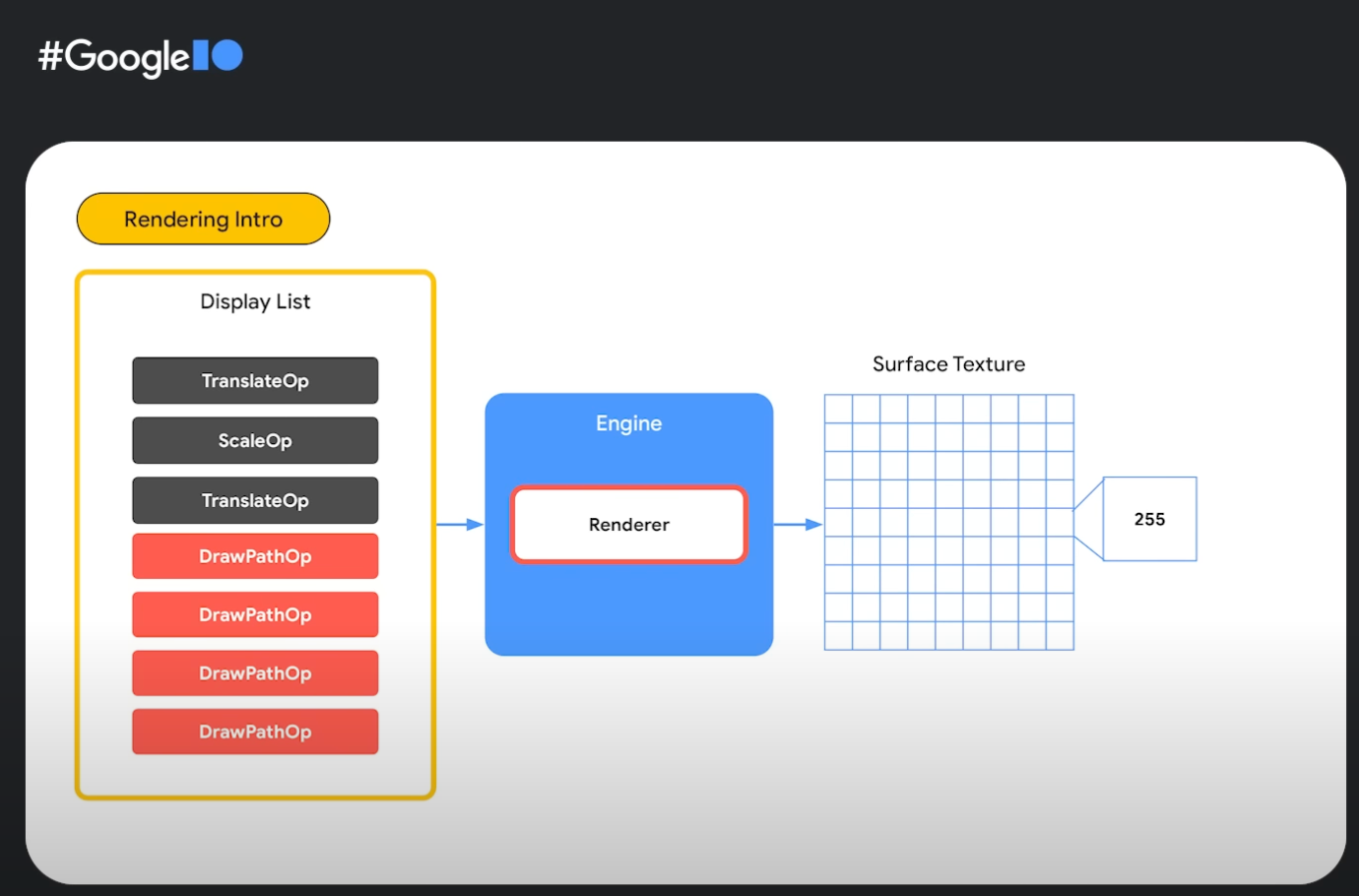

Engine 的 "每帧" 流程大致：输入事件处理 → 更新状态 → 触发 build/layout/paint → 坐标转换/图层合成 → GPU 提交 → 显示。
如果你玩转自定义绘制 (CustomPaint)、Canvas、Shader，基本上就是在 Engine 的绘制通道上操作。
性能优化（如避免频繁 rebuild、减少 layer 数量、合成缓存）直接受 Engine 层影响。

3) Framework（框架层／Dart 层 API）

作用：

这是我们开发者"日常交互"的层，使用 Dart 编写。它暴露了大量库（如 widgets、rendering、animation、gestures、material、cupertino）供构建 UI。 (docs.flutter.dev)
它提供了响应式 UI 模型（UI = f(state)）的编程方式：当状态改变，UI 重建。 (somniosoftware.com)
它封装了 Widget → Element → RenderObject 的完整流程；你作为开发者主要构建 Widget 树。

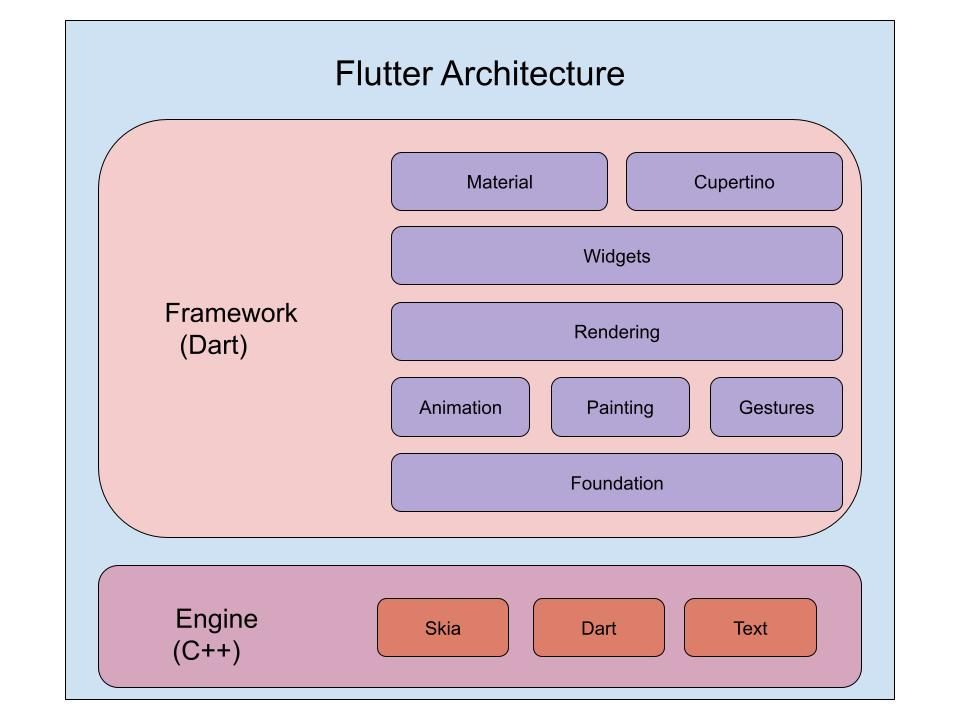

组成与分层 ：

在 Framework 内部，其实也有"子层"或"模块化分层"可识别，例如：

基础库（foundation）：包含基本类如 ChangeNotifier、Diagnostics、Key 等。
Widgets 层：提供 StatelessWidget、StatefulWidget、各种常用 Widgets。
Rendering 层：管理 RenderObject、layout、painting。
Painting/Canvas 层：高层 Dart 封装绘制 API。
Gestures 层：手势识别、触摸事件处理。
Animation 层：动画控制、插值、驱动。
Widgets: material／cupertino 设计语言库。

底层讲解：

当你调用 runApp(MyApp())，框架将创建一个根 Widget，进入 Widget → Element 树创建。
当状态变化（例如某个 StatefulWidget 调用 setState()），框架标记 Element 为 dirty，并调度 rebuild。
Rebuild 生成新的 Widget 树 → 框架对比旧树，决定哪些 Element 可以复用，哪些需要替换（Widget 更新逻辑） → layout/paint 阶段产生 RenderObject 操作 → 通过 Engine 绘制。
框架暴露了丰富的 API：Navigator（路由栈）、Theme（主题）、Localization（本地化）、Accessibility（可访问性）等。
框架层是 Flutter 的可替换之处：因为它完全建立在 Engine 提供的 dart:ui 之上。你可以用自定义引擎、替换 widget 库等。官方说明："Each layer is optional and replaceable." (docs.flutter.dev)

4) 应用层（Developer App Layer）

虽然不属于 Flutter 框架自身，但在你构建 Flutter 应用时，这一层即你写的业务逻辑、UI 层、状态管理、路由、服务、数据。Flutter 官方文档也谈到"app architecture"时将其视为一层。 (docs.flutter.dev)
作用：负责你的具体业务：UI 展示、状态管理、数据交互、功能场景。

二、Flutter 应用项目的分层架构（项目层面）

除了框架内部的三大层次，在实际开发大型 Flutter 应用时，还要考虑 项目层次分割。下面基于官方与社区推荐架构说明。

项目层次一览

UI（Presentation）层
逻辑（Domain／ViewModel）层（可选）
数据（Data）层
（可能还有 Application 层 / Use-case 层）

官方把："UI 层、Logic 层（可选）、Data 层"作为推荐。 (docs.flutter.dev) 社区如 "Very Good Ventures" 推荐四层：Data / Domain / Business Logic / Presentation。 (verygood.ventures)

下面详细说明每层的职责、典型组成、底层细节。

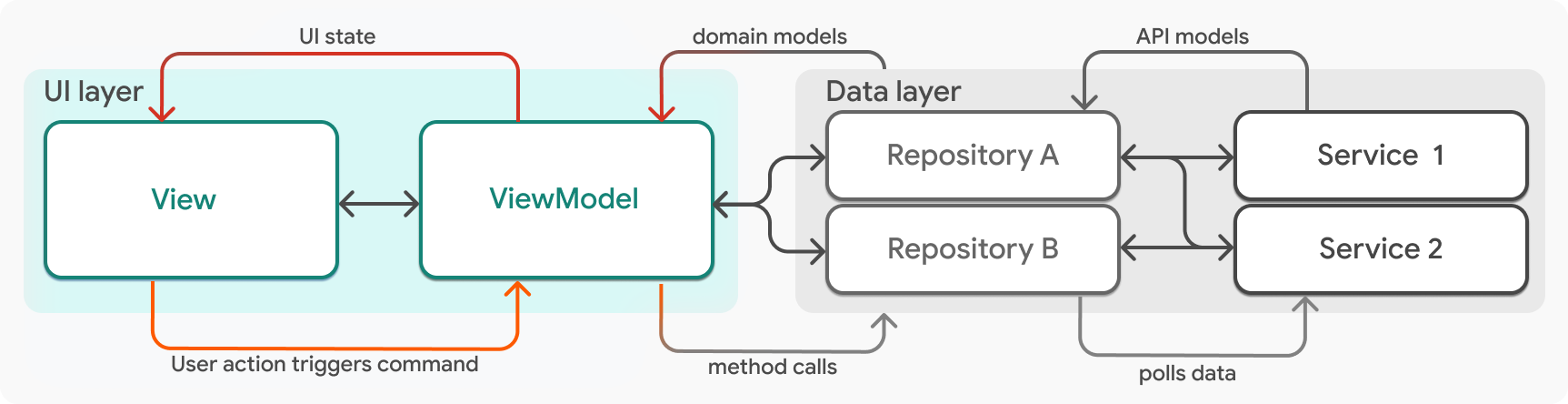

1) UI 层（Presentation 层）

作用：

与用户交互，展示数据，捕获用户输入。官方称为 UI layer (presentation layer) 。 (docs.flutter.dev)
负责接收来自 ViewModel / 控制器的数据，渲染 Widgets；同时处理用户事件（点击、滑动）并将事件传递给上层逻辑。

典型组成：

Views（屏幕、页面、Widget 组合）
ViewModels / Controllers（如果采取 MVVM/MVC 架构）
Widgets + UI 样式 + 主题 + 路由逻辑

底层讲解：

一个 LoginView 显示 UI，内部使用 LoginViewModel 提供的状态（如 isLoading、errorMessage、userData）来决定显示内容。
当用户点击"提交"按钮，UI 层将调用 viewModel 的 login() 方法。然后 viewModel 发起逻辑处理，状态变化后通过 notifyListeners()／Stream／StateNotifier 通知 UI 重建。
UI 层要做到尽量"瘦"------不包含业务逻辑或数据操作，只展示与用户直接交互的内容。官方建议：Widgets 应尽可能少逻辑。 (docs.flutter.dev)

2) 逻辑层（Domain 或 ViewModel 层）

作用：

"中介"角色，连接 UI 与数据层。它将数据层提供的原始数据转为 UI 可用状态，或将 UI 事件转换为数据层调用。 (docs.flutter.dev)
有些架构中，这一层称为 "用例（Use Cases）／业务逻辑（Business Logic）"，也可能直接称 "ViewModel"／"Controller"。

典型组成：

ViewModel / Controller 类：管理状态、处理 UI 事件、调用数据层。
UseCase / Interactor（在更清晰的 clean 架构里）：封装单一业务操作，如 "LoginUser"／"LoadCartItems"。
状态管理：使用 Provider、Riverpod、BLoC、StateNotifier 等。

底层讲解：

举例：CartService（应用层）会调用 CartRepository，从数据层获取数据，然后在 ViewModel 中将其转换为 UI 模型（如 CartItemViewData），然后触发 UI 更新。类似于文章中所说。 (codewithandrea.com)
在这种分层内，逻辑层 不直接操作 UI 控件 ，也 不直接访问外部服务／数据库，而是通过数据层接口。这样可测试性更高。
状态流动通常是：用户操作 → ViewModel → 调用 UseCase/Repository → 返回数据 → ViewModel 更新状态 → UI 响应。官方称这是"单向数据流（Unidirectional Data Flow）"。 (docs.flutter.dev)

3) 数据层（Data 层）

作用：

与数据源交互：如网络请求、数据库、本地存储、平台插件等。提供数据给逻辑层。官方文档中称为 data layer。 (docs.flutter.dev)
负责数据变换、缓存、存取、映射（raw model → domain model）等任务。

典型组成：

Repositories：封装具体数据来源（Remote API + Local DB + Cache）并对外提供统一接口。 (docs.flutter.dev)
Data Sources：如 AuthApi, UserDatabase, SharedPreferencesStorage 等。
DTO/Model 映射：将网络返回 JSON 映射为 domain 模型。

底层讲解：

Repository 接口定义如 Future<User> getUser(int id)，内部可能先查缓存，再落数据库，再调用网络。这些细节逻辑都在数据层。
数据层提供"单一数据源"（Single Source of Truth, SSOT）原则，确保数据的一致性。官方文档提及：每种数据类型应只有一个真实状态源。 (docs.flutter.dev)
数据层不应该含有 UI 逻辑／业务逻辑。在实践中，越简单耦合越好。社区意见也强调避免将业务逻辑隐藏在数据层。 (verygood.ventures)

4) 可选：Domain 层（更清晰分离业务）

部分架构（如 Clean Architecture）会再插入一个 Domain 层，位于逻辑层与数据层之间，专注于业务规则／实体／用例。比如 Very Good Ventures 提到"domain layer: transform data that comes from data layer" (verygood.ventures)
作用：

将数据层的模型转换为业务模型（domain model）
定义用例／交互（use cases / interactors）／业务实体
减少业务代码依赖于 UI 或数据实现，增强可重用性、可测试性

底层讲解：

你的 FetchOrderUseCase 接收 OrderRepository，并返回 Order domain 模型给逻辑层。逻辑层再将 Order 转为 OrderViewData 给 UI。
Domain 层通常不依赖于 Flutter SDK 或 UI 库，只依赖于 Dart 基础库。

三、为什么要这么分层 + 各层之间的交互流程

为什么分层：

职责单一（Separation of Concerns） ：每层专注一类任务。官方强调"Separation-of-concerns is the most important principle" (docs.flutter.dev)
可替换／可测试／可维护 ：例如你可以替换数据源、替换状态管理、替换 UI，而不用大规模重构。官方说："Each layer can only communicate with the layers directly below or above it." (docs.flutter.dev)
单向数据流（Unidirectional Data Flow） ：数据从数据层流向 UI，操作事件从 UI 向上流。这样减少混乱和状态不一致。 (docs.flutter.dev)

典型交互流程：

假设有一个"加载用户资料"功能：

UI 层（ProfileScreen）发出请求：调用 profileViewModel.loadUser()。
ViewModel（逻辑层）调用 userRepository.getUser(id)。
Repository（数据层）先从本地缓存查找，若无，则调用网络 API，再缓存结果。
Repository 返回 User domain 模型给 ViewModel。
ViewModel将 User 转为 UserViewData，更新状态（如 state = loaded(userViewData)／error／loading）。
UI 监听状态变化，收到新状态后 rebuild，展示用户资料或错误。
如果用户点击编辑按钮，UI 再通过 ViewModel 发起更新操作，重复上述流程。

四、总结与建议

如果你是刚开始用 Flutter：先理解 框架本身三层（Embedder → Engine → Framework），知道为什么 Flutter 可以跨平台且性能优越。
当项目稍大或团队协作：引入 应用层分层架构（UI／Logic／Data／可选 Domain），按照职责划分模块、保证可维护性。
在实践中：
- UI 层尽量"瘦"------少逻辑，多展示。
- 逻辑层或 Domain 层负责处理状态、用例、转换。
- 数据层只负责数据存取、网络、缓存。
- 遵循单向数据流、单一数据源原则。
- 按 Feature 分模块（而不是全部扔一个文件夹），提高可扩展性。

如果你愿意，我也可以帮你准备一个 具体 Flutter 项目的层次结构模板（目录结构 + 文件抽象 +示例代码），你看要不要？
