GSV6505F核心功能与技术解析
1. HDMI 2.1 标准支持
- 带宽与分辨率 ：主流型号支持 48Gbps FRL（固定速率链路），可传输8K@60Hz 4:2:0 12bit 或4K@120Hz 4:4:4 12bit信号135。例如，GSCoolink GSV6505 采用 QFN96 封装，通过 4 通道 12Gbps 实现 48Gbps 带宽，支持 DSC（显示流压缩）直通，可兼容 10K 分辨率38。
- 游戏特性：完整支持 VRR（可变刷新率）、ALLM（自动低延迟模式）、QMS（快速媒体切换）和 QFT（快速帧传输），显著降低游戏主机（如 PS5、Xbox Series X）的输入延迟并消除画面撕裂18。
2. 嵌入式 MCU 的核心作用
- EDID 动态管理：通过内置微控制器自动优化设备间的 EDID（扩展显示标识数据）协商，解决兼容性问题。例如，HOSHI HS-SPH104-8K 系列支持 4 针 DIP 开关选择内置 EDID 或自定义设置，可动态匹配源设备与显示器的分辨率、刷新率和色深。
- 信号处理与转换：支持 HDR-SDR 转换、去隔行扫描、下采样（如 8K→4K）和颜色空间转换。例如，PureLink 的 1x4 Splitter 可将 8K 信号自动降为 4K 或 1080P 输出，适配老旧显示器。
- 音频解嵌与控制：部分型号支持 SPDIF 转 I2S、多格式音频分离，可将 HDMI 信号中的音频输出至独立功放或耳机。例如，GSCoolink GSV6505 支持音频插入 / 提取功能，兼容 DSD、Dolby Atmos 等格式。
3. 兼容性与稳定性
- HDCP 协议：同时支持 HDCP 1.4 和 HDCP 2.2/2.3，确保蓝光播放器、流媒体盒子等受版权保护的内容安全传输。
- CEC 控制：支持 CEC 协议，可通过电视遥控器直接控制分配器的输出切换，简化多设备操作。
二、主流产品推荐
1. GSCoolink GSV6505
- 技术亮点：采用 RISC-V 架构的增强型微控制器，支持 48Gbps 带宽、DSC 直通和动态 EDID 管理，适用于消费电子和专业 AV 领域。支持 HDMI 2.1a 标准，兼容 HDCP 2.3，可实现 8K@60Hz 或 4K@120Hz 信号分配。
- 适用场景：多屏游戏、家庭影院、数字标牌等对信号处理要求较高的场景。
2. PureLink 1x4 HDMI 2.1 Splitter
- 技术亮点：支持 48Gbps 带宽、8K@60Hz 和 4K@120Hz，集成音频解嵌（SPDIF 和 3.5mm 接口）和 CEC 开关。具备智能 EDID 管理和 HDCP 2.3 握手管理，可自动适配不同显示设备的分辨率。
- 适用场景：家庭影院、会议室演示、教育培训等对音视频同步要求高的场景。
3. HOSHI HS-SPH104-8K
- 技术亮点：支持 8K@60Hz 4:4:4 信号，通过 4 针 DIP 开关选择内置 EDID 或自定义设置，支持 USB-C 固件升级。具备 CEC 直通和音频解嵌功能，适用于专业安装场景10。
- 适用场景：商业展示、监控中心、高端家庭影院。
三、选购注意事项
1. HDMI 线材要求
需使用HDMI 2.1 认证线材（如 Premium High Speed HDMI Cable），确保 48Gbps 带宽传输。例如，连接 8K 设备时，建议线材长度不超过 3 米；4K@120Hz 场景下，线材长度不超过 5 米510。
2. 电源稳定性
1x4 Splitter 需独立供电（通常为 DC 5V/2A），避免因功率不足导致信号不稳定。
3. 延迟与画质损耗
优先选择支持 DSC 和动态 EDID 管理的型号，可减少信号压缩和画质损失。例如，GSCoolink GSV6505 通过 DSC 技术实现无损耗传输，而部分低端产品可能因带宽不足导致 4K@120Hz 信号降为 10bit 色深。
4. 扩展性与控制方式
若需远程管理，可选择支持 RS232 或 IP 控制的型号；若侧重家庭使用，带红外遥控和 CEC 功能的更实用。
四、总结
- 专业级方案：GSCoolink GSV6505（800-1200 元），满足多屏协作、商业展示等复杂需求。

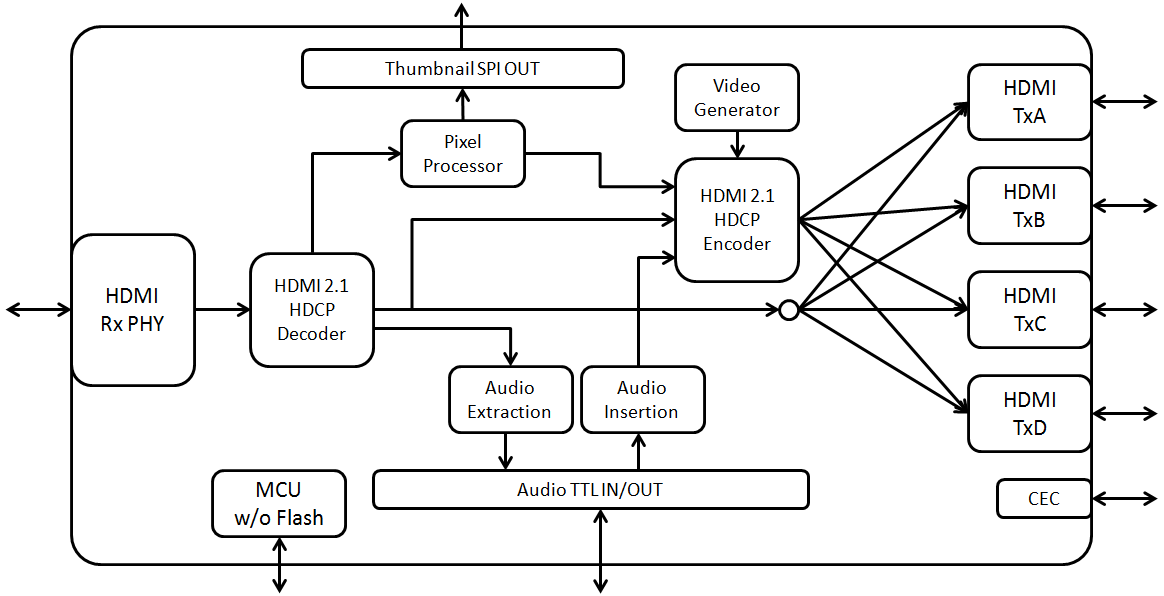

Gscoolink GSV6505Fis a high-performance, low-power 1 In to 4Out HDMI 2.1to HDMI
2.1 splitter. By integrating enhanced microcontroller based on RISC-V, GSV6505Fhas
created a cost-effective solution that provides time-to-market advantages.GSV6505F's
HDMI Receiver and HDMI Transmitter supports up to 48Gbps (FRL, 12G/4Lane).The
superior architectureof GSV6505Fprovides economical smaller footprint solutionsusing
QFN96, targeting applications ofConsumer and ProAV.
GSV6505Fsupports all uncompressed HDMI input video/audio decoding/encodingand
DSC stream pass-through to HDMI output.HDCP 1.4 and HDCP 2.2/2.3 are implemented
in GSV6505Ffor both HDMI Input and Output in HDMI 2.0and FRL mode.HDR to SDR
conversion, Deinterlacer, Downscaler, 444-420 Conversion, Color Space Conversionare
supported inHDMI Tx in HDMI 2.0 and FRL mode.Flexible implementationsof Audio
Insertion, Audio ExtractionandSPDIF to I2S conversion are supported in GSV6505F.
Embedded CEC engine enables flexible remote control of the entire HDMI signal chain.
An internal VideoGenerator can be used to generateany uncompressed video timing
defined in HDMI 2.1, such as8K@60Hz, 8K@30Hz, 4K@120Hz, 480i@60Hz.
