ProfiNet转EtherNet/IP边缘计算网关实现 ABPLC 与西门子煤炭储运通讯

一、项目背景

蒙西某矿业集团2024年投产的千万吨级智能储运中心，设计堆存能力120万t，承担矿区内4座主力井工矿的原煤缓存、配洗与铁路装车外运任务。储运段控制层采用"AB+西门子"双品牌异构PLC：

· AB ControlLogix L82ES（1756-L82ES，固件v35.011）负责皮带秤重、除铁器、堆取料机回转等定位控制，网络为EtherNet/IP；

· 西门子S7-1500 CPU 1515-2 PN （6ES7 515-2AM01-0AB0，TIA V18）负责底皮带拉绳、烟雾、纵向撕裂等安全保护，网络为ProfiNet。

两套PLC各自独立，上位只能分别读取，配煤决策滞后3~5min，严重影响装车节拍。矿方要求在不停产、不动程序的前提下，实现AB侧"瞬时流量、垛位高度"等32字节实时数据与西门子侧"闭锁、故障字"等32字节安全数据的毫秒级互通。经多方比选，最终选用远创智控YC-PN-EIP 工业级协议转换网关作为双协议从站，打通EtherNet/IP与ProfiNet"语言壁垒"

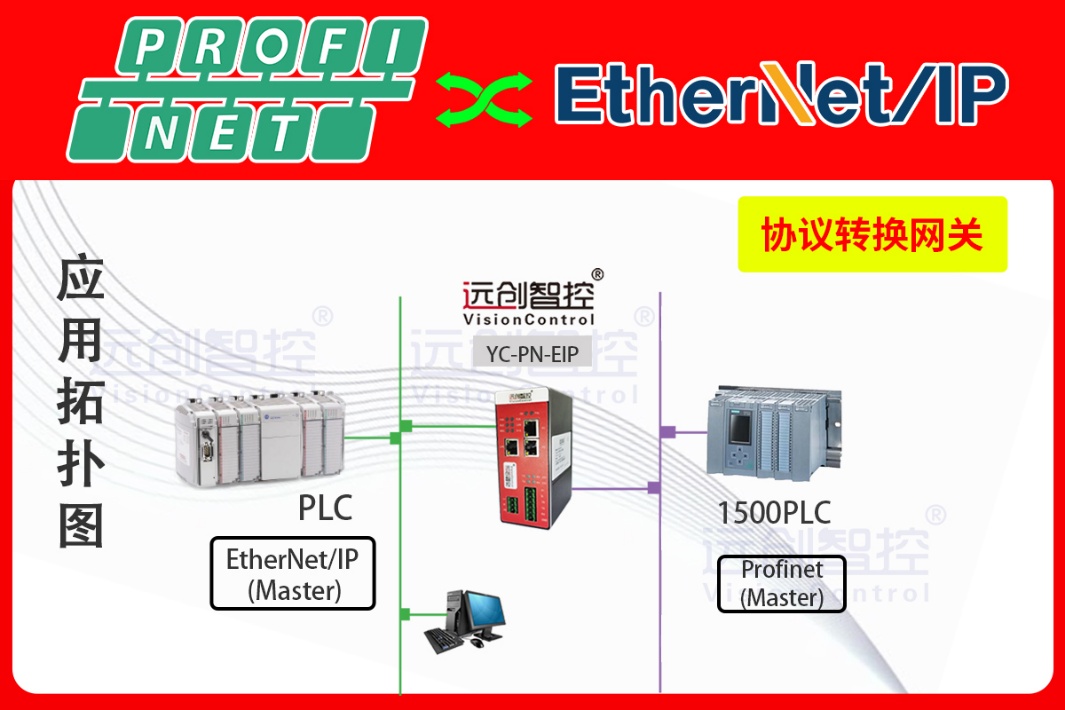

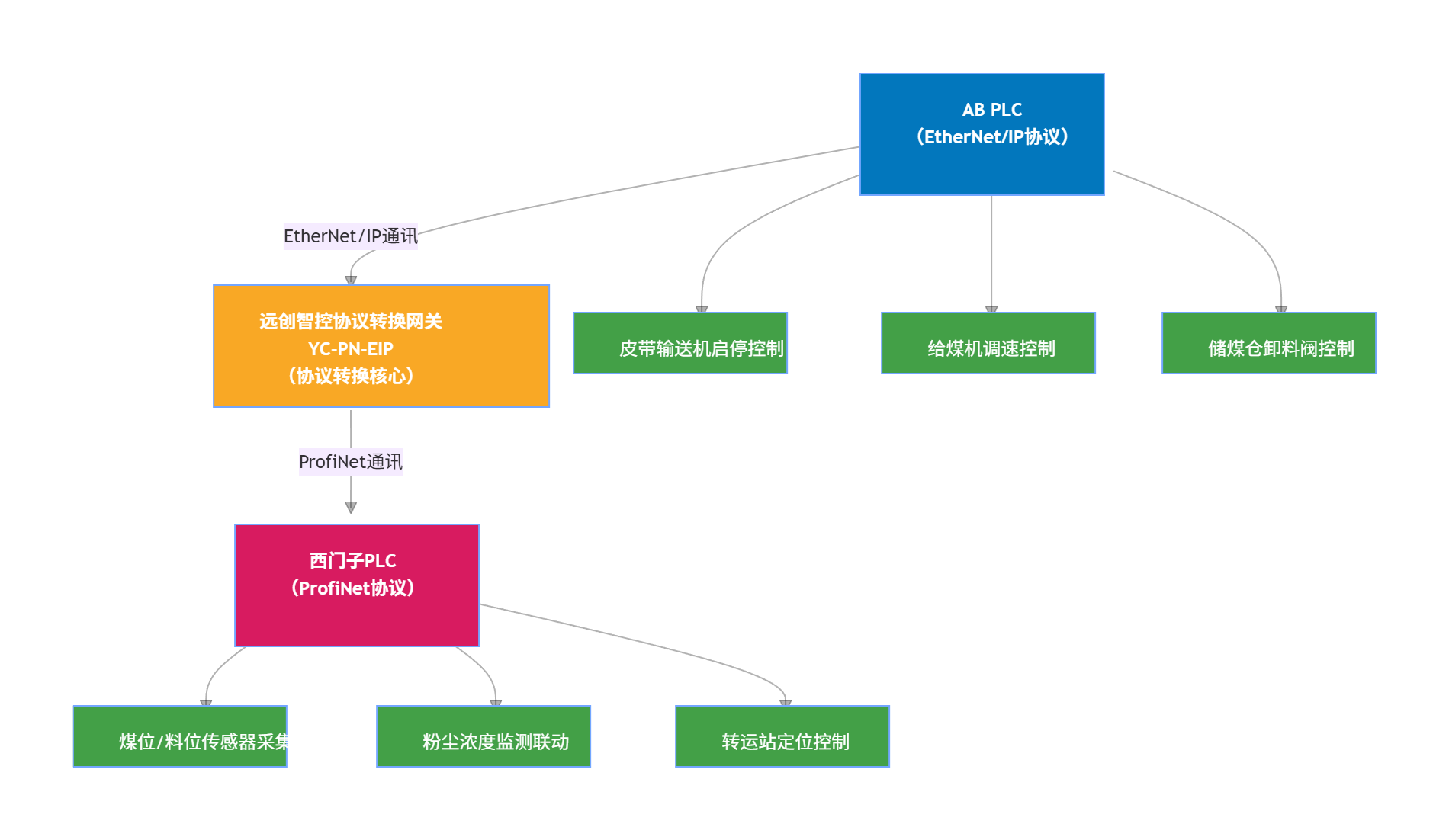

二、网络拓扑与地址规划

整个储运集控千兆环网被划分为两个逻辑段：

· EtherNet/IP段（VLAN10）：AB PLC 1756-L82ES IP=192.168.10.11，YC-PN-EIP的EtherNet/IP端口IP=192.168.10.20，子网掩码255.255.255.0；

· ProfiNet段 （VLAN20）：S7-1515-2PN IP=192.168.20.11，YC-PN-EIP协议转换网关的ProfiNet端口IP=192.168.20.20，设备名称为"YC_Gateway_Media"。

网关采用双网口物理隔离，自带交换机功能，现场只需两根CAT6A屏蔽网线即可接入原有环网，无需额外光电转换

三、硬件安装

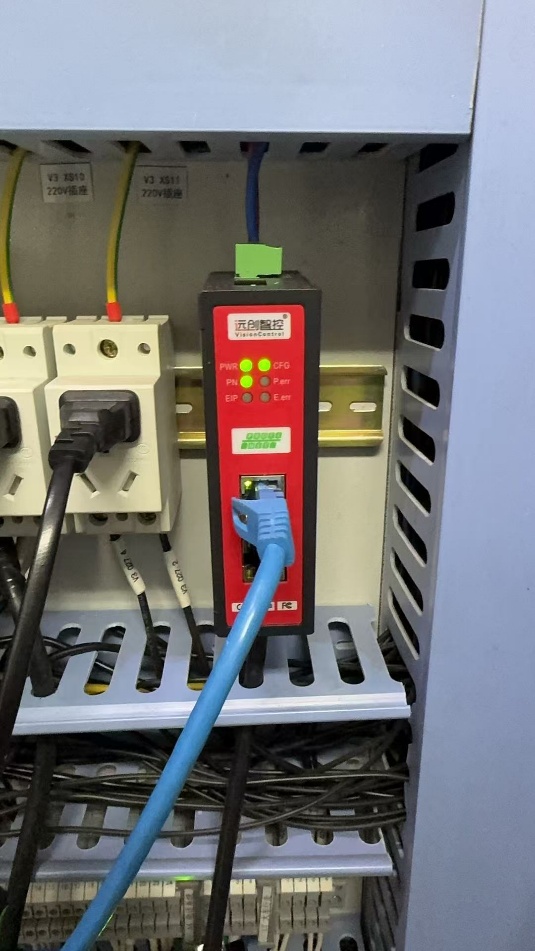

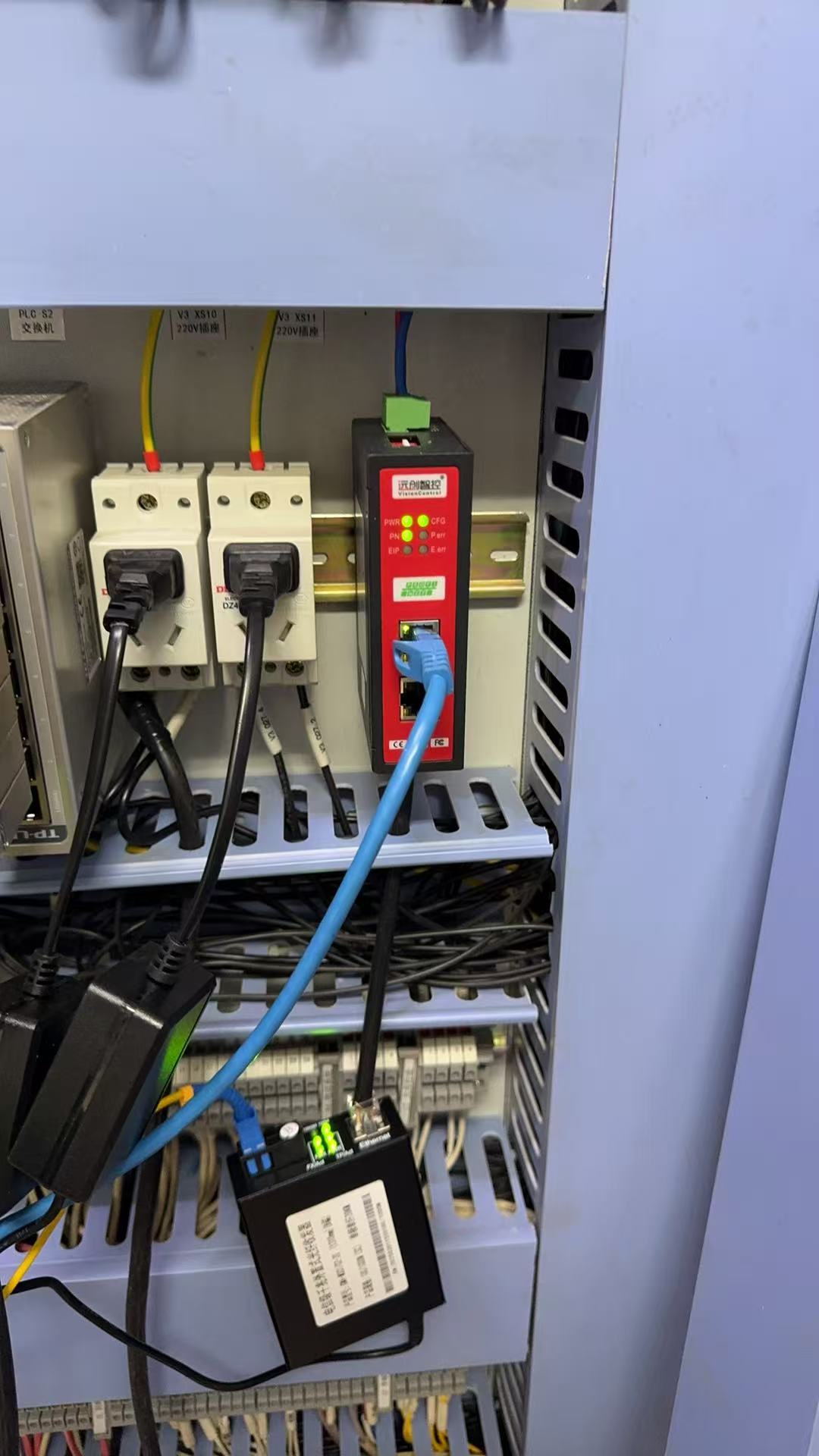

35mm DIN导轨安装YC-PN-EIP工业智能网关，两侧预留50mm散热空间；
24VDC/1A独立电源供电，现场取自冗余西门子PM-E模块，电压实测23.8V，纹波<50mV；
接地线≥2.5mm²多股铜线直接接入PE排，接地电阻0.8Ω；
EtherNet/IP口RJ45与AB 1756-EN2TR模块Port1直连；ProfiNet口RJ45与西门子CM1542-5 Port1直连；
上电自检：PWR、SYS常亮，两端口LED绿色闪烁，表明物理层正常。

四、AB PLC侧（EtherNet/IP主站）配置

打开Studio 5000 v35，新建"YC_Gateway"Generic Ethernet Module；
输入/输出各32字节（Assembly Instance 100/150），数据型式USINT数组；
RPI设4ms，连接类型"Point-to-Point"；
下载后在线查看，EtherNet/IP连接状态=RUN，无丢包。

五、西门子PLC侧（ProfiNet主站）组态

TIA Portal V18导入远创智控官方GSDML文件"GSDML-V2.43-YC-PN-EIP-20240701.xml"；
在ProfiNet总线上拖拽"YC-PN-EIP"从站，分配设备名"YC_Gateway_Media"，IP=192.168.20.20；
槽位1插入"32Byte Input"，槽位2插入"32Byte Output"，I/Q地址分别映射到DB100.DBW0~15与DB101.DBW0~15；
编译无误后一键下载，PLC在线显示"设备已连接，数据交换OK"。

六、YC-PN-EIP网关参数配置

运行YC-PN-EIP工业级协议转换网关Configuration Tool v2.4.6，新建"CoalHandling"项目；
EtherNet/IP页签：选择"EtherNet/IP Adapter"，输入/输出长度32Byte，与Studio 5000保持一致；
Profinet页签：选择"Profinet I-Device"，同样设置32Byte；
数据映射表：

· EtherNet/IP → Profinet：AB侧"ActualFlow（REAL）""PileHeight（REAL）"等复制到西门子DB100；

· Profinet → EtherNet/IP：西门子侧"PullRope（BOOL）""Smoke（BOOL）"等打包到AB标签数组；

点击"Download"，进度条100%后网关自动重启，RUN与OK灯常亮，ERR灯熄灭，表示双协议栈同时在线

七、联调与验证

在AB侧强制"ActualFlow=1250.5t/h"，Wireshark抓取EtherNet/IP报文确认数据正确；
西门子侧监控DB100，对应REAL值实时显示1250.5，无丢码；
反向测试：西门子侧置位"PullRope"，AB标签数组对应位立即变1，延时<8ms；
72h连续拷机，EtherNet/IP帧计数=2.4亿，ProfiNet看门狗零故障，CPU负载<18%；
电磁干扰测试：在6kV高压变频器旁开启/关闭，通信无掉线，验证了网关的抗扰度设计。

八、运行效果

· 配煤精度：原误差±3.2%降至±0.9%，年减少铁路延时费约220万元；

· 装车节拍：单车皮用时由110s压缩到95s，储运能力提高15%；

· 检修效率：维护人员无需再两头跑，上位机一次可看双PLC数据，故障定位时间缩短60%；

· 投资对比：若采用更换主站板卡方案，硬件+软件+停机损失预估超28万元；而YC-PN-EIP网关单台采购价仅0.48万元，现场施工2h完成，真正实现了"小投入、大回报"

九、经验总结

异构PLC互通首选"网关做从站"方案，不动原程序，风险最低；
远创智控YC-PN-EIP自带数据映射与诊断缓存，可承受煤粉、潮湿、强电磁等恶劣工况；
配置前务必统一输入/输出长度与RPI，两端保持4ms以上周期匹配，可避免跨网时基错位；
GSD版本与固件需官网下载最新，老版本在VLAN Tag场景下偶发CRC报警；
建议在上位机组态"通信健康位"，一旦网关ERR灯闪烁立即触发声光提示，方便运维快速消缺。

通过本项目的成功实施，远创智控YC-PN-EIP工业级协议转换网关再次证明：只要选对方案、选对产品，不同品牌PLC之间的"语言壁垒"完全可以被打破，为煤炭、电力、冶金等流程工业的储运智能化升级提供了可复制、可推广的典型样板
