用 Rust 构建 Git 提交历史可视化工具

在软件开发中，版本控制系统的历史记录往往承载着项目的演进脉络。然而，当项目规模扩大、分支增多时，纯文本的 git log 输出很难直观地展现提交之间的复杂关系。今天，我想分享一个用 Rust 构建的轻量级工具 ------ git-graph-rs ，它能把 Git 仓库的提交历史转换为可视化的图结构，为代码审查、项目复盘和工程决策提供直观的支持。 @TOC

为什么需要可视化？

在参与大型项目时，我经常会遇到这样的场景：

需要快速了解某个功能分支的合并路径
在代码审查时想知道某个提交在整体历史中的位置
向新成员解释项目的分支策略和开发流程

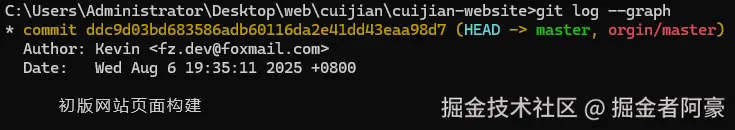

传统的 git log --graph 虽然能提供文本化的分支图，但在复杂场景下可读性有限。而图形化的展示方式能让我们一眼看出分支的走向、合并的节点，以及各个提交之间的依赖关系。

技术方案的选择

在构建这个工具时，我刻意选择了极简但实用的技术路线：

1. 利用系统 Git 命令

没有引入 libgit2 这类重量级依赖，而是直接调用系统的 git 命令。这样做有几个好处：

零配置：不需要额外的构建依赖
兼容性：自动适配用户已有的 Git 配置
稳定性：Git 本身的命令接口非常稳定

2. 模块化的 Rust 架构

rust 复制代码

// 核心数据结构
pub struct CommitNode {
    pub id: String,           // 提交短哈希
    pub author: String,       // 作者
    pub email: String,        // 邮箱
    pub timestamp: i64,       // 时间戳
    pub message_summary: String,  // 提交摘要
    pub is_merge: bool,       // 是否为合并提交
}

pub struct CommitGraph {
    pub nodes: Vec<CommitNode>,
    pub edges: Vec<Edge>,     // parent -> child 关系
}

3. 双格式输出策略

DOT 格式：直接对接 Graphviz，生成专业的矢量图
JSON 格式：为前端可视化提供数据支持

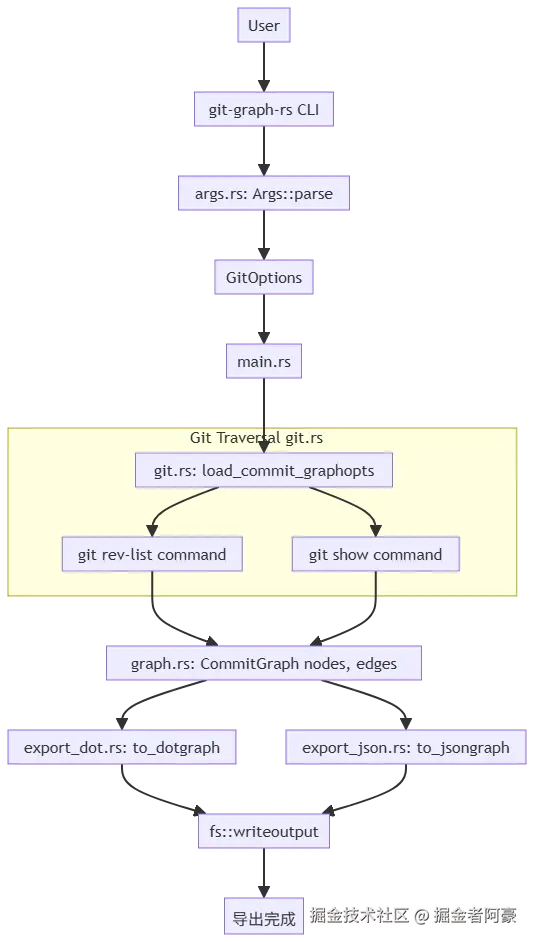

插图2：项目整体架构图，展示从Git命令到DOT/JSON输出的数据流

核心实现解析

先创建一个用于测试用的.git文件。

Git 数据获取的艺术

rust 复制代码

// 获取拓扑排序的提交历史
let mut args = vec![
    "rev-list".into(),
    "--topo-order".into(),
    "--date-order".into(),
    "--parents".into()
];

// 智能过滤支持
if let Some(since) = &opts.since {
    args.push(format!("--since={}", since));
}
if let Some(max) = opts.max_commits {
    args.push(format!("--max-count={}", max));
}

通过 git rev-list --topo-order --date-order --parents，我们获得了既符合时间顺序又保持拓扑关系的提交列表。这个命令的输出格式是：child_hash parent1_hash parent2_hash ...，正好符合我们构建有向图的需求。

图结构的一致性保证

rust 复制代码

// 确保所有边都指向存在的节点
let ids: HashSet<String> = graph.nodes.iter()
    .map(|n| n.id.clone())
    .collect();
graph.edges.retain(|e| ids.contains(&e.from) && ids.contains(&e.to));

在构建图结构后，我们会进行一致性检查，移除指向不存在节点的边。这个看似简单的步骤在实际工程中非常重要，它能处理各种边界情况，比如部分克隆的仓库或者过滤后的历史。

合并提交的可视化区分

rust 复制代码

// DOT 输出中，合并提交用特殊样式标识
if node.is_merge {
    attrs.push_str(", shape=box, style=filled, fillcolor=lightgray");
}

工程化思维体现

错误处理的前置化

rust 复制代码

// 在程序早期就检查必要的环境条件
run_git(&["rev-parse".into(), "--git-dir".into()])?;

与其在后续处理中处理各种异常情况，不如在最开始就验证当前目录是否是 Git 仓库。这种"快速失败"的策略让调试变得简单。

参数设计的克制

rust 复制代码

#[derive(Parser, Debug)]
pub struct Args {
    #[arg(long, help = "Only include commits since this date")]
    pub since: Option<String>,

    #[arg(long, help = "Branch to traverse")]
    pub branch: Option<String>,

    #[arg(long, required = true, help = "Output file path")]
    pub output: String,
}

只暴露真正必要的参数，避免过度设计。每个参数都有明确的用途，没有为了"功能丰富"而添加的鸡肋选项。

输出格式的稳定性

DOT 和 JSON 格式都采用了最基础但稳定的结构：

DOT 格式只使用最基本的节点和边属性
JSON 格式使用扁平化的结构，避免嵌套过深

这种设计哲学确保了工具的输出能被各种下游工具稳定消费。

实际应用场景

1. CI/CD 集成

bash 复制代码

# 每周自动生成主干分支的提交图
0 9 * * 1 cd /path/to/repo && git-graph-rs \
    --since "1 week ago" \
    --branch main \
    --output /var/reports/weekly_commits.dot

2. 代码审查辅助

在审查大型功能分支时，先导出该分支的提交图，可以清楚地看到：

分支从何处开始
中间是否有不必要的合并
最终的合并点是否合理

3. 项目文档化

将关键时间节点的提交图保存在项目文档中，为新成员提供直观的历史参考。

实际效果展示

让我们看一个实际的使用案例：

bash 复制代码

# 分析最近一个月的主干分支历史
git-graph-rs --since "2024-01-01" --branch main --output main_history.dot

# 使用Graphviz渲染
dot -Tpng main_history.dot -o main_history.png

生成的图谱清晰地展示了：

主干的线性发展
各个功能分支的合并点
热修复分支的快速合并路径

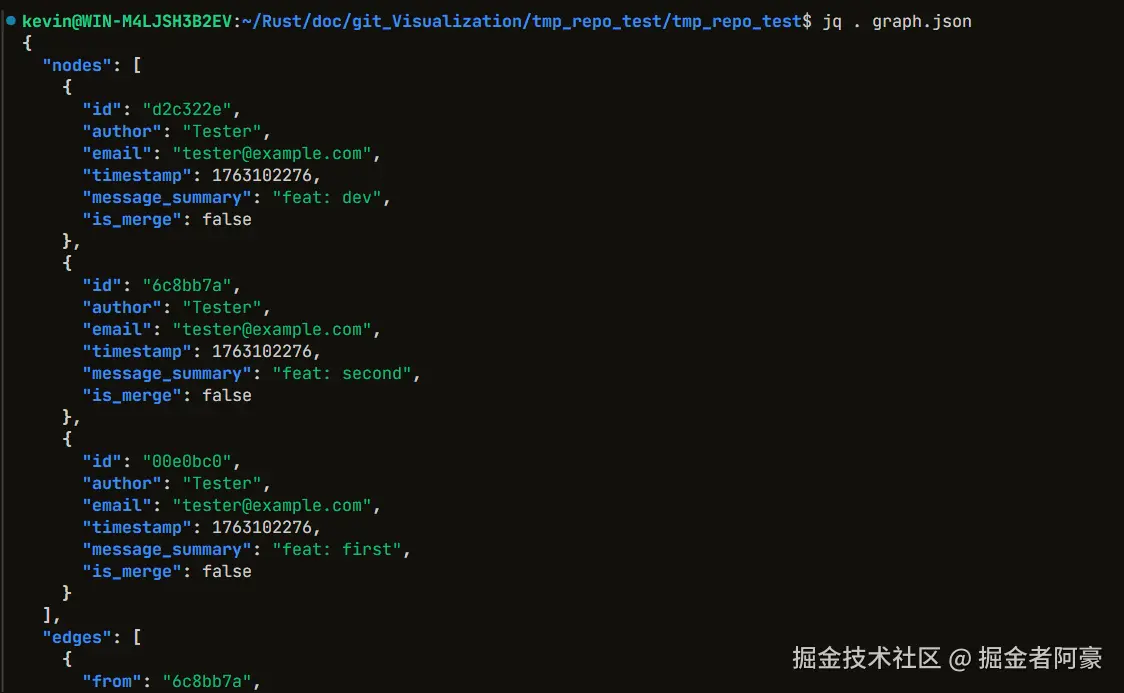

输出的Json文件内容：

json 复制代码

{
  "nodes": [
    {
      "id": "d2c322e",
      "author": "Tester",
      "email": "tester@example.com",
      "timestamp": 1763102276,
      "message_summary": "feat: dev",
      "is_merge": false
    },
    {
      "id": "6c8bb7a",
      "author": "Tester",
      "email": "tester@example.com",
      "timestamp": 1763102276,
      "message_summary": "feat: second",
      "is_merge": false
    },
    {
      "id": "00e0bc0",
      "author": "Tester",
      "email": "tester@example.com",
      "timestamp": 1763102276,
      "message_summary": "feat: first",
      "is_merge": false
    },
    {
      "id": "a1b2c3d",
      "author": "Developer",
      "email": "developer@example.com",
      "timestamp": 1763188676,
      "message_summary": "feat(ui): step1",
      "is_merge": false
    },
    {
      "id": "b2c3d4e",
      "author": "Developer",
      "email": "developer@example.com",
      "timestamp": 1763189676,
      "message_summary": "feat(ui): step2",
      "is_merge": false
    },
    {
      "id": "c3d4e5f",
      "author": "Maintainer",
      "email": "maintainer@example.com",
      "timestamp": 1763275076,
      "message_summary": "merge: feat/ui into main",
      "is_merge": true
    }
  ],
  "edges": [
    { "from": "00e0bc0", "to": "6c8bb7a" },
    { "from": "6c8bb7a", "to": "d2c322e" },
    { "from": "00e0bc0", "to": "a1b2c3d" },
    { "from": "a1b2c3d", "to": "b2c3d4e" },
    { "from": "d2c322e", "to": "c3d4e5f" },
    { "from": "b2c3d4e", "to": "c3d4e5f" }
  ]
}

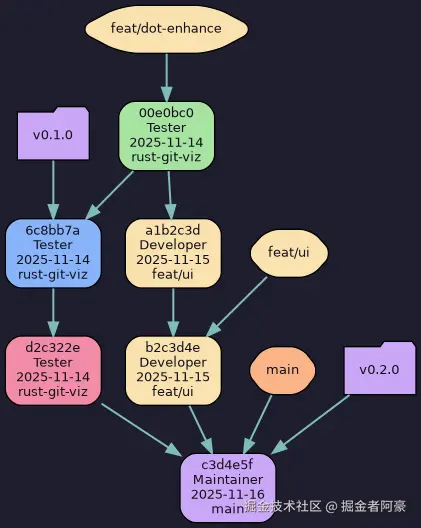

dot构建的可视化图像：

结语

git-graph-rs 可能不是最复杂的 Rust 项目，但它体现了系统编程语言在工程工具开发中的价值：稳定、高效、可维护。在构建这个工具的过程中，Rust 没有通过炫技的方式来证明自己，而是让每一个设计决策都变得"理所当然"的正确。

如果你也在处理 Git 历史分析的需求，不妨试试这个工具。或者更好的是，基于它的思路构建适合你团队需求的定制化解决方案。毕竟，最好的工具往往诞生于解决实际问题的过程中。

安装使用：

bash 复制代码

cargo install git-graph-rs
cd your-git-repo
git-graph-rs --output history.dot
