GSCoolink GSV6127E 技术规格与应用分享：
1. 核心功能与接口参数

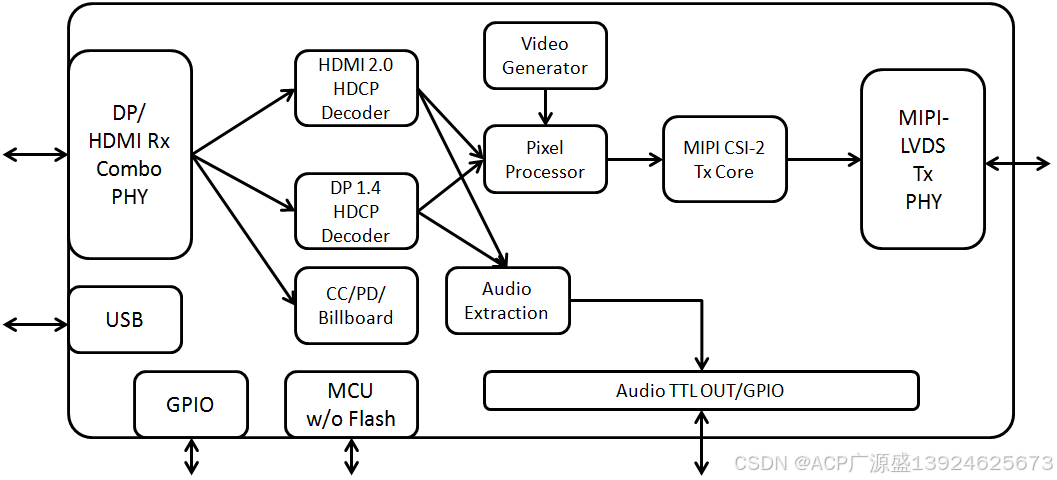

GSV6127E 是一款高性能、低功耗的 Type-C/DisplayPort 1.4/HDMI 2.0 转 MIPI CSI-2/LVDS 转换器，集成音频提取和嵌入式微控制器，专为汽车和视频会议场景设计。以下是其关键特性的详细解析：
-
多协议输入支持
- DisplayPort 1.4 ：支持 HBR3 32.4Gbps 带宽 （4 通道，单通道 8.1Gbps），可传输 4K@60Hz 4:4:4 无压缩视频。
- HDMI 2.0 ：支持 18Gbps 带宽 （TMDS 6G/3 通道），兼容 4K@60Hz 4:2:0 格式。
- Type-C ：集成 PD 3.0 控制器 和 CC 通道配置 ，支持 DisplayPort Alt Mode 和 HDMI Alt Mode ，可实现 100W 双向供电。
-
双端口输出能力
- MIPI CSI-2 D-PHY ：支持 2.5Gbps / 通道 ，可配置 1/2/4/8 通道 ，传输 4K@60Hz 4:4:4 视频（需双端口 MIPI 接口）。
- LVDS ：支持 1.5Gbps / 通道 ，兼容 RGB888 和 YUV 4:2:2 格式，适用于工业显示和车载屏幕。
- 音频提取 ：分离 I2S/SPDIF 音频流 ，支持 LPCM、DSD、TDM 格式 ，并具备 零数据通道自动静音功能。
-
嵌入式处理能力
- RISC-V 微控制器 ：实现 EDID 管理 、HDCP 2.3/2.2/1.4 握手 、分辨率缩放 （如 4K→1080p）和 色彩空间转换（420↔422↔444）。
- 内部视频生成器 ：可模拟 4K@60Hz、4K@30Hz、480i@60Hz 等时序，用于测试或无信号源场景。
2. 车规级可靠性设计
-
环境适应性
- 工作温度 ：-40°C 至 85°C，符合 AEC-Q100 Grade 2 标准（车规级认证隐含）。
- ESD 保护 ：Type-C 接口引脚支持 8kV HBM 静电防护，抗干扰能力强。
- 封装工艺 ：采用 QFN76 封装（9mm×9mm），集成度高，适合紧凑型设计。
-
安全与兼容性
- HDCP 认证 ：支持 HDCP 2.3/2.2/1.4，确保视频内容加密传输，兼容主流影视和游戏设备。
- 协议合规性 ：严格遵循 DisplayPort 1.4 CTS 、HDMI 2.0 CTS 和 USB PD 3.0 规范，降低系统集成风险。
3. 典型应用场景
-
车载信息娱乐系统
- 中控屏、仪表盘、AR-HUD（增强现实抬头显示）：通过 MIPI 接口传输高分辨率视频，同时提取音频至车载功放。
- 车规级可靠性 ：满足高温、震动等恶劣环境需求，支持 -40°C 至 85°C 宽温工作。
-
工业人机界面（HMI）
- 工厂控制终端、智能仪表：将 PC 或服务器的 DP/HDMI 信号转换为 LVDS，适配工业显示屏。
- 灵活视频处理 ：支持 去隔行 （De-Interlacer）和 降尺度（Downscaler），兼容老旧设备。
-
视频会议设备
- 摄像头、编解码器：通过 Type-C 接口接收 PC 信号，转换为 MIPI 输出至屏幕，同时提取音频至麦克风阵列。
- 低延迟切换 ：内置 PD 控制器 和 CC 通道管理，实现快速热插拔响应。
4. 竞争优势与方案价值
-
成本优化
- 单芯片集成：替代传统多芯片方案（如 DP/HDMI 接收器 + MIPI 发射器 + 音频处理器），减少 BOM 成本和 PCB 面积。
- QFN76 封装：9mm×9mm 尺寸比竞品（如 CH7515）缩小 30%，适合对空间敏感的设备。
-
开发效率提升
- 固件可定制 ：通过嵌入式 MCU 实现 客制化功能（如 EDID 模拟、色彩调校），缩短开发周期。
- 参考设计支持 ：提供 原理图、PCB 布局指南 和 软件驱动，降低技术门槛。
-
兼容性与扩展性
- 多接口适配 ：支持 Type-C/DP/HDMI 输入 和 MIPI/LVDS 输出，适配多种显示面板和信号源。
- 充电管理 ：集成 PD 3.0 控制器，可与外部 PMIC 配合，通过 Type-C 接口为手机或平板充电。
5. 技术对比与选型建议
| 特性 | GSV6127E | CH7515（竞品） | CS5511（竞品） |
|---|---|---|---|
| MIPI 带宽 | 2.5Gbps / 通道（双端口） | 1.5Gbps / 通道（单端口） | 2.0Gbps / 通道（单端口） |
| 音频格式支持 | LPCM/DSD/TDM | LPCM/SPDIF | LPCM/SPDIF |
| 车规认证 | AEC-Q100 隐含 | 无 | 无 |
| 封装尺寸 | QFN76（9mm×9mm） | BGA128（10mm×10mm） | QFN64（8mm×8mm） |
| 成本 | 中低（单芯片方案） | 高（需额外音频处理器） | 中（需额外 PD 控制器） |
推荐场景：
- 汽车应用：优先选择 GSV6127E，其宽温特性和车规级可靠性更适配车载环境。
- 工业 HMI：若需低成本方案，可考虑 CS5511；若需高分辨率（4K@60Hz），则 GSV6127E 更优。
- 视频会议设备：GSV6127E 的 Type-C 接口和 PD 充电功能更贴合需求。
Gscoolink GSV6127Eis a high-performance, low-power Type-C/DisplayPort 1.4/HDMI 2.0toMIPI CSI-2/LVDSconverter. With Dual Port MIPI interface, genuine 4K60 444 can be transmitted using MIPI interface. By integrating enhanced microcontroller, GSV6127E has created a cost-effective solution that provides time-to-market advantages. The DisplayPort Receiver supports up to 32.4Gbps (HBR3, 4-lane), the HDMI Receiver supports up to 18Gbps (TMDS, 6G/3-lane). With embedded Channel Configuration(CC),Power Delivery(PD)controllerand Billboard USB 2.0 controller, GSV6127Ecan support Type-C Alternate DisplayPort/HDMItoMIPI/Audio Extractionapplication. The superior architecture of GSV6127Eprovides economical smaller footprint solutions using QFN76, targetingautomotive and video conferenceapplications.HDCP 1.4 and HDCP 2.2/2.3 are implemented in GSV6127Efor its DisplayPort/HDMIRx port.Color Space Conversion, 420-444/422Conversion, De-Interlacer and Downscaler are supported for flexiblevideo processing.Audio Extractionof DisplayPort/HDMIRx is supported in GSV6127Efor audio processing.With audio sample raw data detection feature, LPCM channel filled with consistent zero raw sample data will be automatically detected and muted.Within 8kV HBM tolerancefor Type-C interface pins, GSV6127E's operation temperature range is -40ºC to 85ºCusing automotive qualified process.An internal VideoGenerator can be used to generateany uncompressed video timing defined in DisplayPort HBR3 bandwidth, such as4K@60Hz, 4K@30Hz, 480i@60Hz.With embedded MCU andPD3.0controller, GSV6127E can be used with customized with external PMIC to charge external devices as source usingType-C interface.
