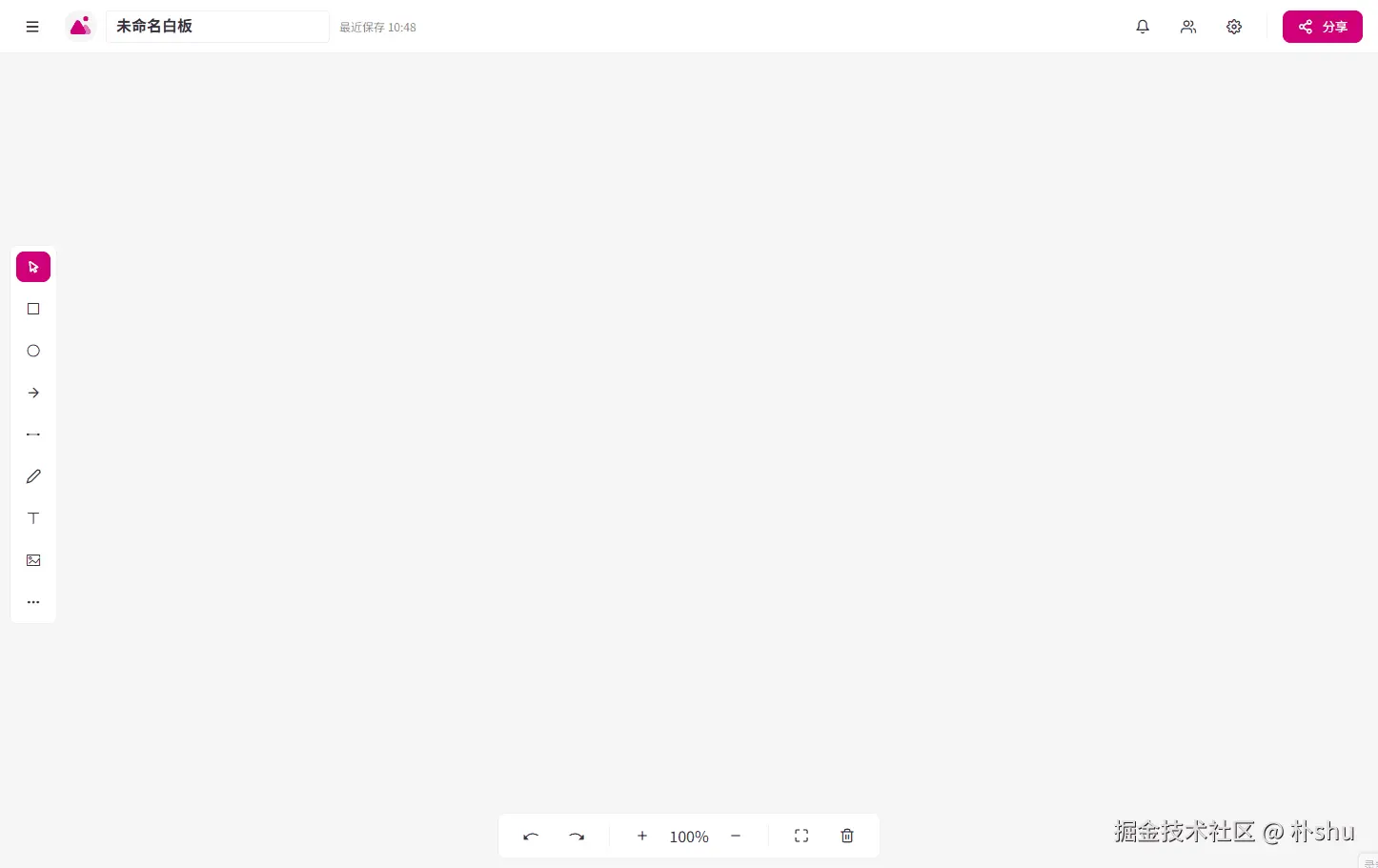

揭秘高性能协同白板：轻松实现多人实时协作（一）

前言

目前成熟的白板工具已经很多了，想探索下内部的实现原理，为远程团队协作、在线教育、设计评审和头脑风暴场景设计，通过高效的 Konva 渲染引擎和 Yjs 协同算法，实现多人实时操作的无缝协同体验，同时保持高性能的图形处理能力，流畅的操作体验。

现存的白板工具仍有些小问题，例如：难以集成到项目中、二开难度大、开发者不友好等，本应用意在提供完整白板功能的基础上，解决上诉提到的难点，并创新添加一些新特性，用于丰富白板的数据展示能力。

数据结构设计

在应用开发之前，我们先设计一下应用的数据存储结构，一个好的数据结构，可以为我们省去很多麻烦。

为了实现图形节点附加文本的效果(双击添加文本)，我们利用 konva Group 组的概念，将图形节点和文本节点，添加到组中,以实现整体的平移、缩放、变换等效果。

ts 复制代码

const group = new Konva.Group();
const shape = new Konva.Rect({...});
const text = new Konva.Text({...});
group.add(shape, text);

本例采用 Yjs 分布式协同特性，因此，整个应用 AppData 设计为 Y.Map，如下：

ts 复制代码

// 定义整个应用的数据，key 为 shapeID，value 为 ShapeItem
export type AppData = Map<ShapeItem>;

// 每一个 Konva 图形的属性
export interface ShapeItem {
	id: string; // 图形id
	type: string; // 图形类型 - 用于判断图形类型 'group' | 'rect'|  'circle' | 'ellipse' | 'image' | 'text' | ...
	locked?: boolean; // 是否锁定
	visible?: boolean; // 是否可见
	children?: Array<string>; // 子节点ID数组（用于组合节点） - 用于判断图形是否为组合图形
	isCombined?: boolean; // 标记是否被组合
	attrs?: Record<string, unknown>; // 拓展属性
	group: GroupConfig; // Step 1 render 时，先根据 group 创建一个 group
	shape: ShapeConfig; // Step 2 render 时，根据 shape 创建一个 shape
	text: TextConfig; // Step 3 render 时，根据 text 创建一个 text
}

抽象数据操作示例如下：

ts 复制代码

// 根节点
const appData = this.doc.getMap('appData');

// 添加一个图形
const rectConfig = ShapeController.createShape('rect', {...});
appData.set(rectConfig.id, rectConfig)

// 删除一个图形
appData.delete(rectConfig.id);

// 修改图形属性
appData.set(rectConfig.id, {...rectConfig, x: 100, y: 100 });

注意： 修改属性请使用 map.set() 而不是 shape.x = 100，这种模式不能引起 Y.Map 的数据变化回调。

协同控制中心

在协同应用场景，应当包含以下几个协同模块：

用户感知

用户感知是协同中的重要部分，可以通过感知获取其他用户的位置信息及实时操作状态

ts 复制代码

		// 创建 awareness 实例
		this.awareness = new Awareness(this.doc);

		// 添加本地感知状态
		const { userId, userName, userColor } = this.user.getUserInfo();
		this.awareness.setLocalState({ userId, userName, userColor });
		// 监听感知状态
		encodeAwarenessUpdate(
			this.awareness,
			Array.from(this.awareness.getStates().keys())
		);
		this.awareness.on('update', this.handleAwarenessUpdate.bind(this));

除了用户信息，还可以将用户光标位置等信息，一同发送给其他客户端，因此需要提供更新光标的方法：

ts 复制代码

	/**
	 * @description 更新感知状态
	 * @param { [key: string]: any  } 更新的数据
	 * @returns
	 */
	public updateAwareness(data: Record<string, unknown> = {}) {
		this.awareness.setLocalState({
			...this.awareness.getLocalState(),
			...data,
		});
	}

后续的具体光标实现，到绘制图层时，在详细说明哈

提供程序

提供程序是协同的重点，不同的提供程序对协同设计有着不同的效果，选择合适的提供程序，也是协同时效性、稳定性的考验

ts 复制代码

		// websocket 方式实现协同 - 提供程序默认支持传递 awareness
		this.provider = new WebsocketProvider(url, roomname, this.doc, {
			awareness,
			params,
		});

撤销管理

协同应用，较难的就是分布式撤销，Yjs内置的 Y.UndoManager 支持分布式撤销，这为我们协同设计提供了便利

ts 复制代码

this.undoManager = new UndoManager(doc, {
	captureTimeout: 500,
	 // 添加用户源（特别注意这里，需要与 transaction origin保持一致！）
	trackedOrigins: new Set([origin]),
});

Y.UndoManager 直接关联的就是 history 历史记录，具体如下：

ts 复制代码

	constructor(collaborateManager: CollaborateManager) {
		this.undoManager = collaborateManager.getUndoManager();
	}

	public undo() {
		// 如果不可撤销
		if (!this.undoManager.canUndo()) return console.warn('⚠️ 不可撤销!');
		this.undoManager.undo();
	}

	public redo() {
		// 如果不可重做
		if (!this.undoManager.canRedo()) return console.warn('⚠️ 不可重做!');
		this.undoManager.redo();
	}

用户系统

用户系统指的是当前协同的用户信息，包括用户ID 、userName、以及用户协同颜色，同时，在撤销管理和协同事件源中，都有一个origin，是与当前用户相关联的信息，也将其纳入用户信息管理中

ts 复制代码

		this.userId = userId;
		this.userName = userName;
		this.userColor = userColor;

		const originId = generateKey();
		this.origin = { originId, userId: this.userId };

协同入口

入口文件提供必要的方法，其中最重要的，就是 transaction 事务执行方法，将对数据的操作，封装到事务中，便于 UndoManager 记录

ts 复制代码

	public transaction = (fn: () => void) => {
		// 使用与 UndoManager 中一致的 origin 对象
		const origin = this.user.getOrigin();
		this.doc.transact<void>(fn, origin);
	};

绘制实现

既然是白板应用，那相关的绘制实现肯定是最重要，也是最难的，下面将这部分详细讲解下。Konva 是以树形结构组织的结构，stage 就是根节点，所有的图层都需要添加到 stage 上

ts 复制代码

// 初始化 konva
this.stage = this.initStage();

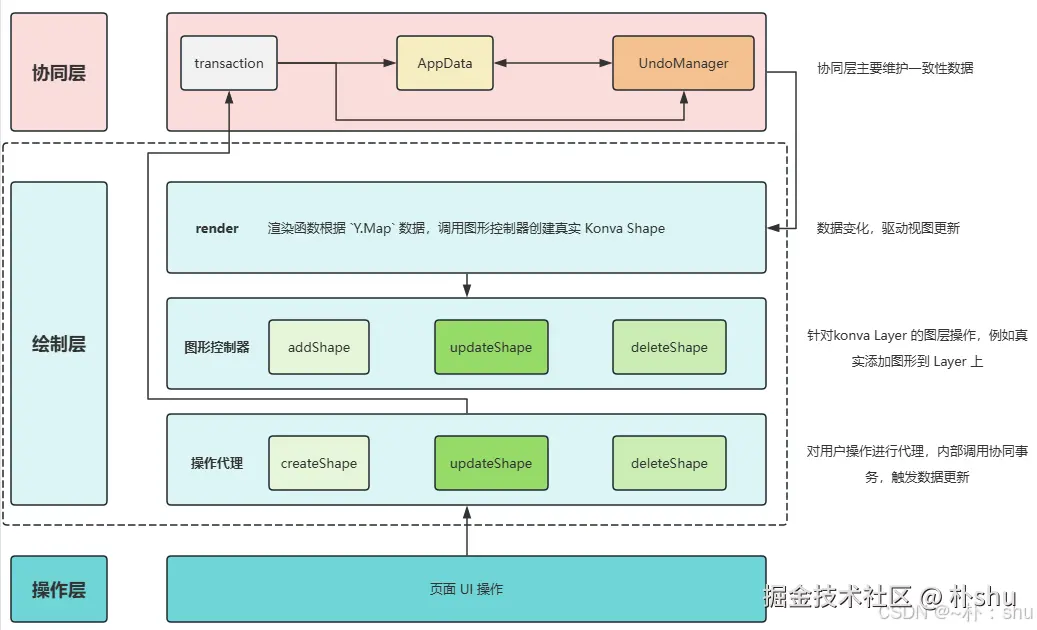

为了实现精细化管理，针对图层、图形、数据部分进行抽象及封装，架构如下：

协同层主要维护应用数据，监听数据变化，驱动视图更新，同时处理 UndoManager，实现撤销管理；
用户的页面操作，会映射为图形的具体操作，例如添加图形、更新图形、删除图形，用户并非真实在操作图形，而是通过操作代理在操作数据，引发 appData 的变化；
数据变化后，会调用 render 进行视图更新，在这个方法内，就需要真实的操作 Konva 类，将数据转换为页面上的图形。

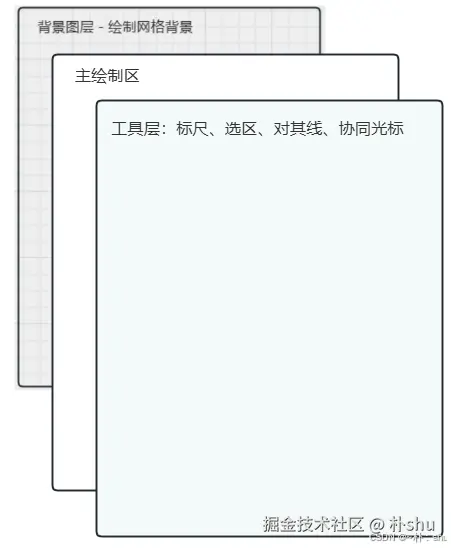

图层管理

为了后续对图层的操作更便捷，应该将图层的相关方法抽离为独立的模块：

backgroundLayer：背景图层，实现背景颜色、网格线绘制；
shapeLayer：形状图层，实现元素的绘制、缩放、平移等操作区；
toolbarLayer: 工具图层，用于绘制协同光标、选区、可视区、其他辅助信息。

这样，后续的所有图层操作，都可以精细到具体的图层，例如，修改背景颜色、绘制用户光标、绘制对齐线等

图形管理

本例采用的是数据驱动的形式实现的图形绘制，因此，需要劫持用户对图形的操作，将其转换为数据处理，如下：

原模式：直接操作konva进行绘制

ts 复制代码

const rect = new Konva.Rect({...})
layer.add(rect)

数据驱动模式：对数据进行维护，使得数据驱动视图更新

ts 复制代码

const appData = this.doc.getMap()
appData.observeDeep(this.draw.render)

// 这里会返回 具体的配置项 而不是具体的图形
const rectConfig = ShapeController.createShape('rect')

// 将返回的配置项添加到 Y.Map 中
appData.set(rectConfig.id, rectConfig)

// 数据变化后，会引起 render 绘制
function render(){
	// 根据 appData 真实渲染 konva 图形
}

这种模式有一个好处，只需要关心数据的变化，在 render 中进行统一进行konva图形绘制处理即可。同时，还能劫持用户对图形的操作，实现更多拓展功能。

数据驱动

数据驱动是本例重要实现，需要根据 Y.Map 的数据，渲染出当前画布结构：

ts 复制代码

// 监听数据更新，驱动视图渲染
private appDataUpdateHandler(event: YMapEvent<ShapeItem>) {
	// 这个 key 是当前发生变化的 shapeItem.id
	event.changes.keys.forEach((change, key) =>
		this.draw.render(change, key)
	);
}

public render(change: YMapChange, id: string) {
	console.log('✨️ patch render');

	// 1. 获取当前图形 id 在数据中的配置
	const appData = this.collaborateManager.gettAppData();
	const shapeConfig = appData.get(id);

	// 2. 获取当前图层画布
	const shapeLayer = this.layerController.getShapeLayer();

	// 3. 通过 change 识别当前的操作类型 add | update | delete
	if (change.action === 'add' && shapeConfig) {
		shapeLayer.addShape(shapeConfig);
	} else if (change.action === 'update' && shapeConfig) {
		shapeLayer.updateShape(shapeConfig);
	} else if (change.action === 'delete') {
		shapeLayer.deleteShape(id);
	}
	// 4. 重新渲染图层
	this.stage.batchDraw();
}

同时，在 render 函数中，还可以做一些绘制优化，例如：实现增量更新（脏矩形渲染）、视口剔除（视口裁剪）等，可以在一定程度上减少大画布场景下的渲染压力

事件委托

本例采用数据驱动更新，因此图形可能随时在渲染更新，如果将事件绑定到具体的图形上，那么，我们就需要处理事件解绑及绑定的时机，处理起来比较麻烦。因此，本例将事件统一绑定到 stage 上，使用 stage 进行统一的事件处理。

ts 复制代码

const stage = this.draw.getStage();
stage.on('click', (e) => console.log('stage click', e));

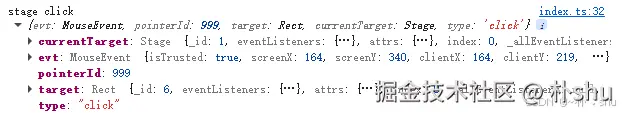

在事件源中，currentTarget 始终指向事件源绑定的对象，也就是当前的 stage，而 target 则指向当前触发事件的对象，也就是当前点击click，是点击到谁上面，evt 是原生事件源，type 指向当前事件的类型，在多事件中，需要做区分使用。

图形操作

插入形状

插入图形实现原理就是在Y.Map 中插入一条数据，驱动试图更新，流程如下：

ts 复制代码

	// 创建矩形 - 这里得到的是关于这个矩形的所有可执行配置
	const rectConfig = shapeCntroller.createShape('rect', {
		x: 100,
		y: 100,
		width: 100,
		height: 100,
		fill: 'red',
		stroke: 'black',
		strokeWidth: 2,
	});

const appData = this.collaborateManager.gettAppData();

// 通过事务执行，将图形添加到 appData 中
this.collaborateManager.transaction(() => {
	appData.set(config.id, JSON.parse(JSON.stringify(config)));
});

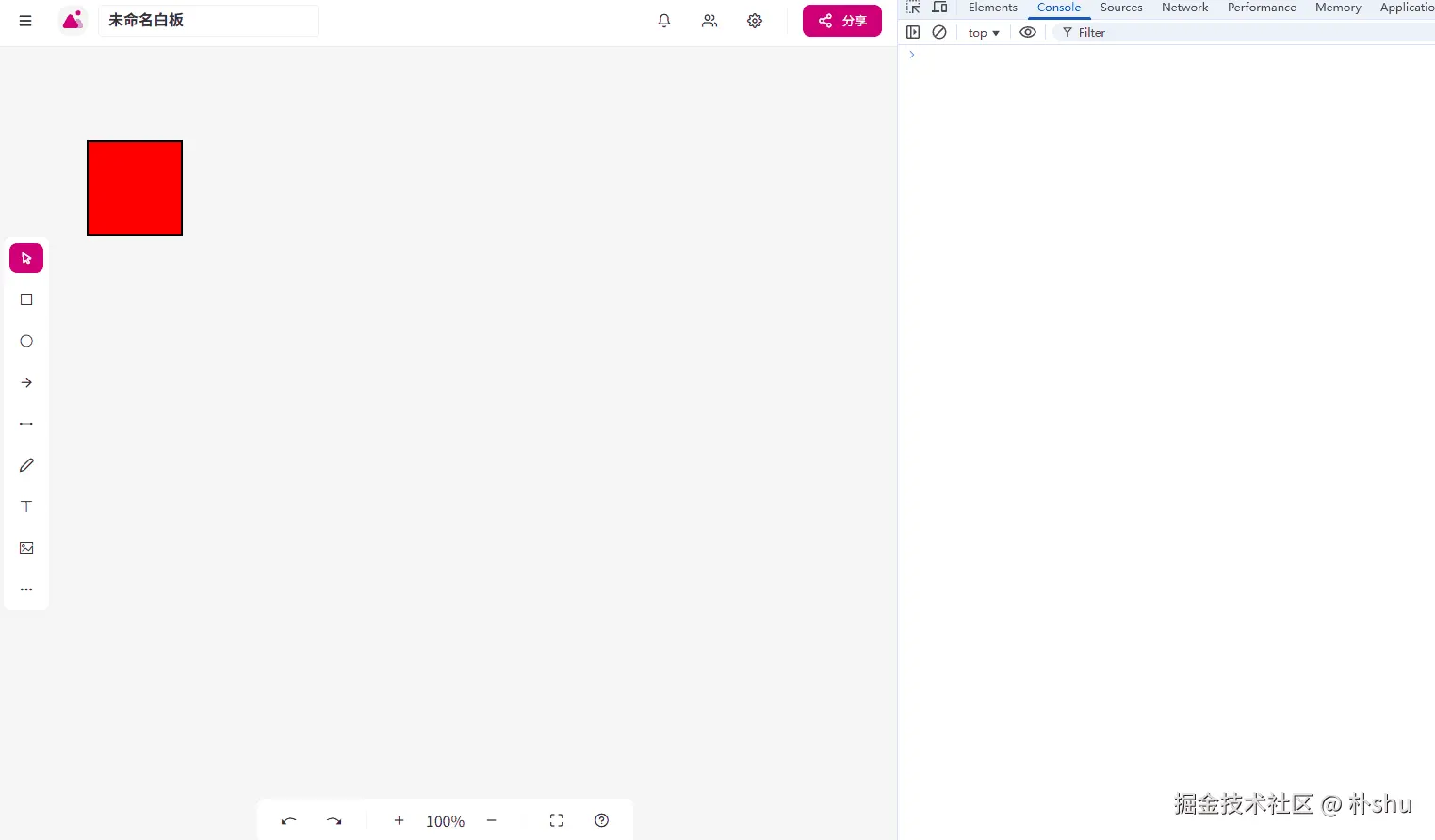

上面执行后，就会引起视图更新，通过视图去真实创建 Konva.Rect:

ts 复制代码

// 这里解析 group shape text 属性
const { groupConfig, shapeConfig } = config;

// 创建真实 group
const groupNode = new Group({ ...groupConfig, draggable: true });

// 创建真实 shape 后续需要工厂模式实现图形创建
const shape = new Rect({ ...shapeConfig, draggable: false });

groupNode.add(shape);

this.layer.add(groupNode);

更新属性

更新图形属性，无非就是将更新后的 config 重新set 到 Map 上，引发更新：

ts 复制代码

// 不然获取当前图形的属性，拼接为 ShapeItem 进行更新
const groupConfig = target.getAttrs();
const id = target.id();
const type = groupConfig.type;

// 获取shapeConfig
const shapeConfig = target.children[0].getAttrs();

// 获取textConfig
const textConfig = target.children[1]?.getAttrs();

// 触发数据更新
const config = {id, type, groupConfig, shapeConfig, textConfig};

// 触发更新
const appData = this.collaborateManager.gettAppData();
this.collaborateManager.transaction(() => {
	appData.set(config.id, JSON.parse(JSON.stringify(config)));
});

试图更新方法：

ts 复制代码

// 这里有几个属性需要更新，group shape text
const { groupConfig, shapeConfig, id } = config;
const groupNode = this.findOne<Group>(`#${id}`);
if (!groupNode) return;

groupNode.setAttrs(groupConfig);
const shape = groupNode.children[0];
shape.setAttrs(shapeConfig);

删除图形

删除图形，则直接调用 Map.delete 方法即可

ts 复制代码

// 不然执行删除
this.collaborateManager.transaction(() => {
	appData.delete(id);
});

试图更新方法：

ts 复制代码

this.findOne<Group>(`#${id}`)?.destroy();

大家好好理解一下架构，就可以理解上面的代码了哈

实现动态绘制

我们需要在页面上实现动态绘制，这里有几个注意事项：

不能在 mouse-xxx 事件执行过程中进行数据操作；
需要中继画布实现暂时绘制

什么意思呢？我们知道，每对一次数据操作，都会引发 Y.Map 的更新，同时，也会向 UndoManager 历史记录里插入操作记录 ，如果我们在 mousemove 过程中，频繁添加操作记录，那么撤销时，就会导致异常。因此，我们需要通过最后的 mouseup 插入一条数据即可。

mousedown 主要是记录初始位置，并将必要的参数赋给 stage

ts 复制代码

// 记录下当前鼠标的位置
const { x, y } = draw.getStage().getPointerPosition()!;

const menuType = useStore().getState('activeMenu');

// 向 stage 添加属性
const stage = draw.getStage();
stage.setAttrs({ startX: x, startY: y, menuType, mousedownFlag: true, });

mousemove 处理移动中的位置以及实际的绘制参数

ts 复制代码

// 获取当前鼠标的位置
const { x, y } = stage.getPointerPosition()!;

// 向 toolbarLayer 添加属性，实现暂时绘制，最终的判断在 mouseup 事件中实现
const layerController = draw.getLayerController();
const toolbarLayer = layerController.getToolbarLayer();

// 设置绘制参数
const { menuType, startX = 0, startY = 0 } = stage.getAttrs();

toolbarLayer.setDrawParams({
	menuType,
	startX,
	startY,
	endX: x,
	endY: y,
});

toolbarLayer 通过工具类图层绘制展现效果，此时不会执行数据操作，也就不会添加记录

ts 复制代码

this.layer = new Layer({ id: 'toolbarLayer', listening: false });

// 通过矩形绘制实现
const rect = new Rect({
	id: 'toolbarRect',
	sceneFunc: this.handleSceneFunc.bind(this),
});

// handleSceneFunc 函数内，就是原生 canvas 操作了

mouseup 中，就是根据实际的绘制参数，进行操作代理：

ts 复制代码

	// 不然根据 menuType 调用操作代理，获取真实的图形配置，添加到 Y.Map 上
	const operationProxy = draw.getOperationProxy();

	let shapeConfig: ShapeItem | null = null;

	switch (menuType) {
		case 'rect':
			shapeConfig = operationProxy.createShape('rect', {
				x: startX,
				y: startY,
				width,
				height,
			});
			break;
	}

	if (shapeConfig) operationProxy.addShape(shapeConfig);

这样，就能实现在 mouseup 事件中，执行一次数据操作，只会生成一次历史记录。

总结

本文详细介绍了基于 Konva 和 Yjs 的协同白板应用的整体架构设计与核心实现。通过数据驱动的方式，将用户操作抽象为对 Y.Map 的数据操作，实现了多人实时协同的图形编辑功能。关键设计包括：

分层架构：将协同层、操作代理层和渲染层分离，确保数据流清晰可控
数据驱动渲染：通过监听 Y.Map 变化实现视图自动更新
事件委托机制：在 Stage 级别统一处理事件，简化事件管理
动态绘制优化：通过中继画布避免频繁数据操作，保证撤销重做的正确性
完整的协同生态：集成用户感知、撤销管理、实时同步等协同核心功能

这一架构为后续功能扩展奠定了坚实基础，既保证了多人协同的实时性，又提供了良好的开发体验。

在下一篇文章中，我们将深入探讨白板的高级交互功能实现：

Konva 图形控制

选中与变换：实现图形的单选、多选、旋转、缩放控制点
对齐吸附：智能对齐线和网格吸附系统
层级管理：前置、后置、置顶、置底等层级操作

分组与组合

图形分组：多选图形创建分组，支持嵌套分组
组合解组：临时组合与永久组合的实现策略
组内编辑：在组内直接编辑单个图形的能力

高级视觉效果

滤镜系统：模糊、阴影、颜色调整等实时滤镜
渐变填充：线性渐变、径向渐变的动态配置
纹理图案：自定义图案填充和背景纹理

数据可视化增强

图表集成：集成 VCharts 等图表库实现数据图表
手绘风格：模拟手绘效果的笔刷和图形渲染
Latex 公式：支持动态公式编辑

性能优化

视口裁剪：大画布下的渲染性能优化
增量更新：脏矩形渲染减少重绘区域
内存管理：图形缓存和垃圾回收策略

通过这些功能的实现，白板将从一个简单的绘图工具升级为功能丰富的协同创作平台，满足教育、设计、会议等多样化场景的需求。

期待与您在下一篇文章中继续探索白板开发的精彩世界！ 🎨✨

也 欢迎感兴趣的小伙伴，一起加入白板的开发，目前正在稳步推进，欢迎加入哦~
