《Framework 开发》3、开发工具及命令行知识装备

1、AIDEGen

AIDEGen 是 google 推出的一个工具，用于方便开发者使用 IDE 来查看和修改系统源码。

AIDEGen + Android Studio 非常适合用于阅读与修改 Android 系统 Java 代码。

使用 AIDEGen 之前我们需要做一些准备工作:

编译 sdk：

bash 复制代码

cd aosp
source build/envsetup.sh
lunch sdk-eng
# 或者 #lunch sdk-userdebug # or #lunch sdk-user make sdk
make sdk

ps:如果自己的磁盘够，建议用上面的 make sdk，这样不容易出问题；但是磁盘有限的话，可以使用下面的方式：

↓↓↓↓↓↓省硬盘空间方式 start↓↓↓↓↓↓

bash 复制代码

#安装 Python 3.9 （系统不改变默认 Python）

Ubuntu 22.04 默认没有 3.9，需要用 deadsnakes PPA：

sudo add-apt-repository ppa:deadsnakes/ppa -y
sudo apt update
sudo apt install python3.9 python3.9-venv python3.9-distutils -y
# `python3.9-venv` 是创建虚拟环境必需的
# `python3.9-distutils` 是 pip 安装依赖
# 创建 Python 3.9 虚拟环境
python3.9 -m venv ~/aidegen-venv
# 激活环境：
source ~/aidegen-venv/bin/activate
# 此时虚拟环境里的 python 就是 3.9：
python --version
# 输出 Python 3.9.x
# 安装兼容 protobuf
pip install --upgrade pip
pip install protobuf==3.19.4
# protobuf 3.19.4 在 Python 3.9 下与 aidegen / Soong 兼容，不会报 `MutableMapping` 错误。

# 运行 aidegen，确保虚拟环境激活，然后运行：
cd aosp
source ~/aosp/build/envsetup.sh
lunch aosp_x86_64-eng
aidegen packages/apps/Launcher3 -p ~/android-studio/bin/studio.sh


# 使用完毕退出虚拟环境
deactivate

这样，就把python3.9的虚拟环境创建好，并且调试通了

后续只需要使用下方的命令即可：

bash 复制代码

# **测试**
source ~/aidegen-venv/bin/activate
source ~/aosp/build/envsetup.sh
lunch aosp_x86_64-eng
aidegen packages/apps/Launcher3 -p  studio.sh

↑↑↑↑↑↑省硬盘空间方式 end↑↑↑↑↑↑

2、VScode

我们可以使用 vscode 中的 file -> open folder 选择我们的系统源码目录，即可打开整个系统源码。另外为了使我们的 vscode 更好用更好看，通常我们会安装一下一些插件：

C/C++ Extension Pack
Extension Pack for Java
Makefile Tools
RC Script language
Android System Tools
Android Studio Color Theme

3、find + grep 命令使用

Android 系统源码繁杂，通常我们通过 find 命令来查找我们关心的文件。使用 find + grep 命令查找我们关心的文件内容。

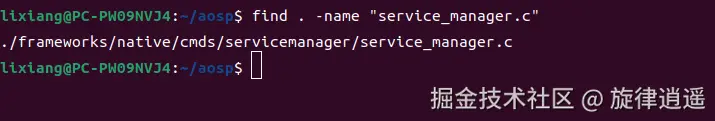

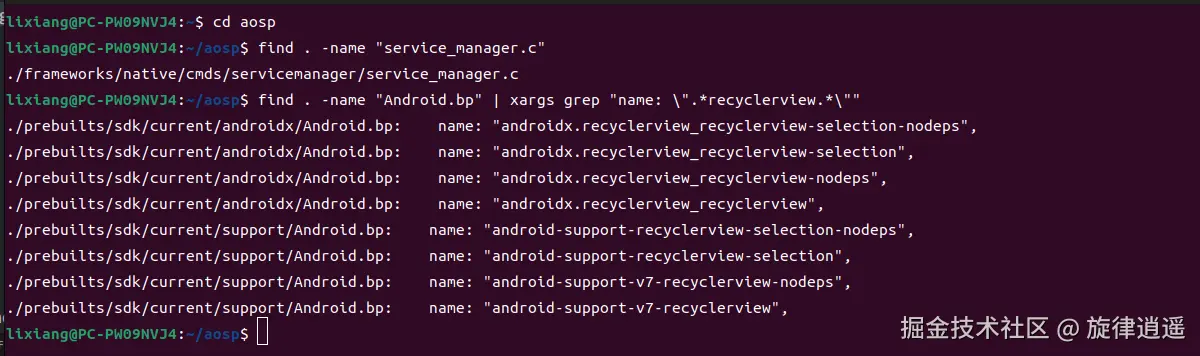

找文件，比如 service_manager.c

arduino 复制代码

find . -name "service_manager.c"
./frameworks/native/cmds/servicemanager/service_manager.c

找文件内容，找 recyclerview 库

bash 复制代码

find . -name "Android.bp" | xargs grep "name: \".*recyclerview.*\""
输出：
./prebuilts/sdk/current/androidx/Android.bp: name: "androidx.recyclerview_recyclerview-selection-nodeps",
./prebuilts/sdk/current/androidx/Android.bp: name: "androidx.recyclerview_recyclerview-selection",
./prebuilts/sdk/current/androidx/Android.bp: name: "androidx.recyclerview_recyclerview-nodeps",
./prebuilts/sdk/current/androidx/Android.bp: name:"androidx.recyclerview_recyclerview", ./prebuilts/sdk/current/support/Android.bp: name: "android-support-recyclerview-selection-nodeps",
./prebuilts/sdk/current/support/Android.bp: name: "android-support-recyclerview-selection",
./prebuilts/sdk/current/support/Android.bp: name: "android-support-v7-recyclerview-nodeps",
./prebuilts/sdk/current/support/Android.bp: name: "android-support-v7-recyclerview",

4、通过第一步中的编译 sdk后，再来配置 Android Studio

① 首先，选择我们的目标 Product：

bash 复制代码

# 进入aosp目录后，再执行
source build/envsetup.sh
lunch aosp_x86_64-eng

② 打开系统模块，我们以 Settings 为例：

bash 复制代码

# Settings 可以更换为其他模块名 or 模块存在的路径，即可打开其他模块
# -i 表示使用ide，s 表示 Android Studio
aidegen Settings -i s

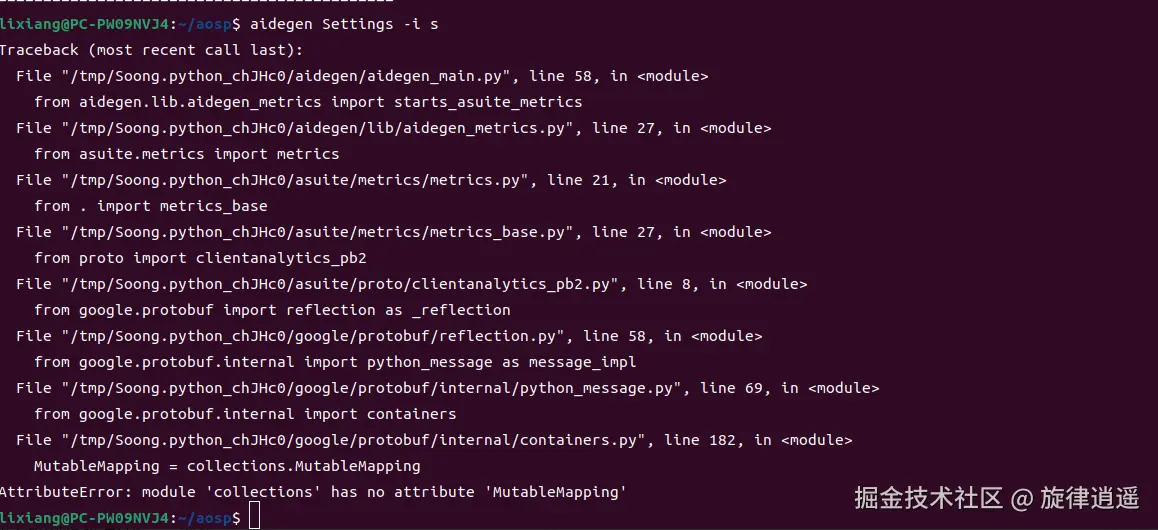

如果出现了如下问题：

arduino 复制代码

AttributeError: module 'collections' has no attribute 'MutableMapping'

原因是 Python 3.10 及以上版本中常见的问题。原因是：在 Python 3.10+ 中，collections.MutableMapping 被移到了 collections.abc.MutableMapping，旧写法会报错。而我们用到的 aidegen 或者 protobuf 版本还在用旧的写法。

解决方法

创建 Python 3.9 虚拟环境（推荐）

这样不会影响系统 Python，环境干净：

bash 复制代码

cd ~/aosp
python3.9 -m venv venv39
source venv39/bin/activate
pip install --upgrade pip
pip install protobuf

再把 Android Studio 放到 /opt 目录下 。我这里用的是android studio 2021 redirector.gvt1.com/edgedl/andr...

接着在虚拟环境里直接运行：

css 复制代码

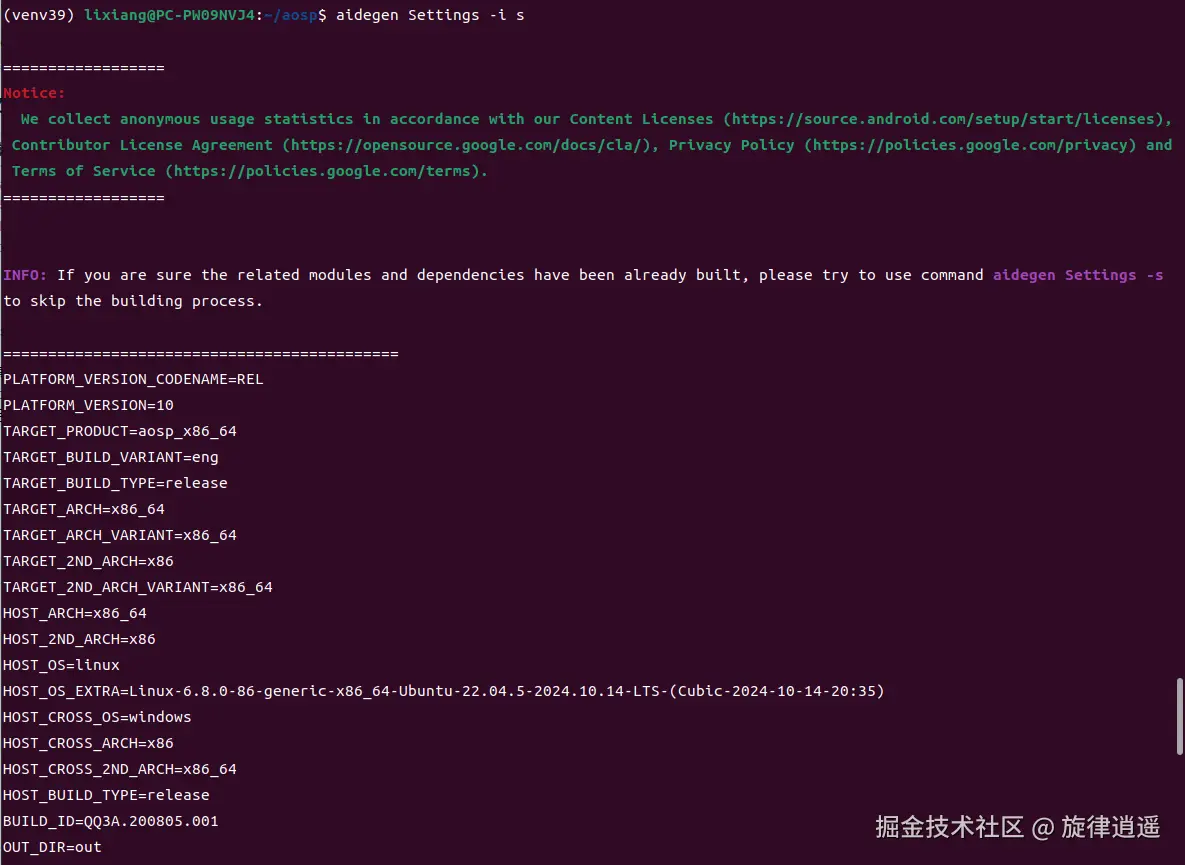

aidegen Settings -i s

进入

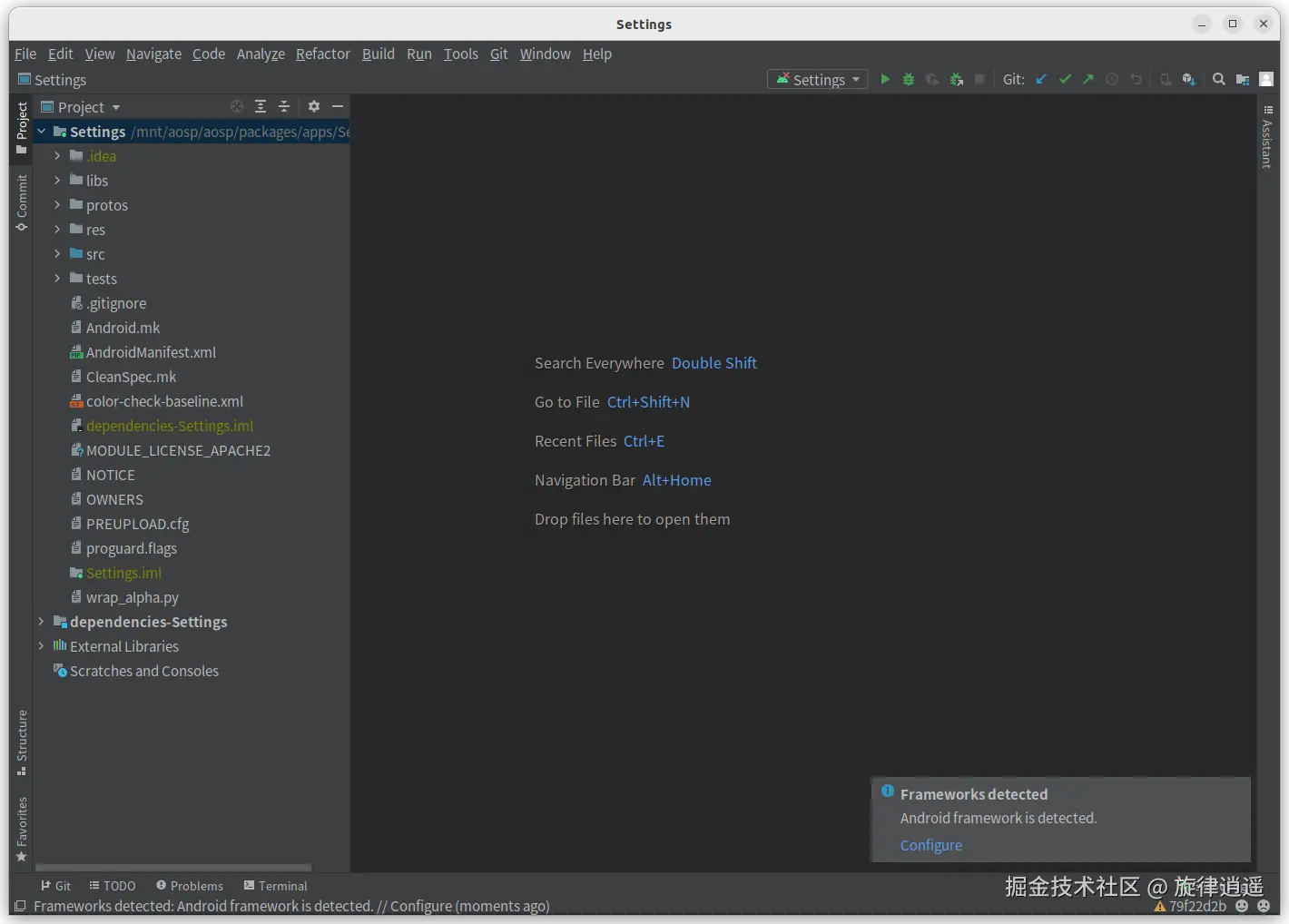

等待片刻：

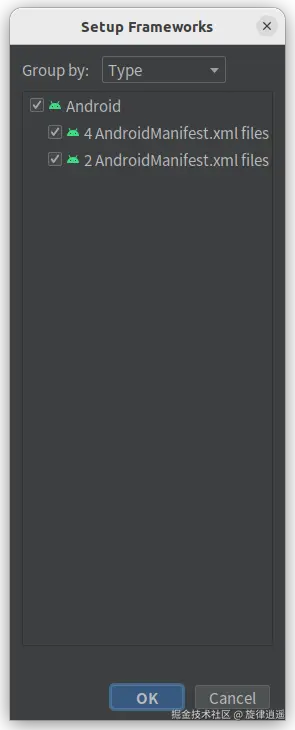

点击 configure

点击ok。

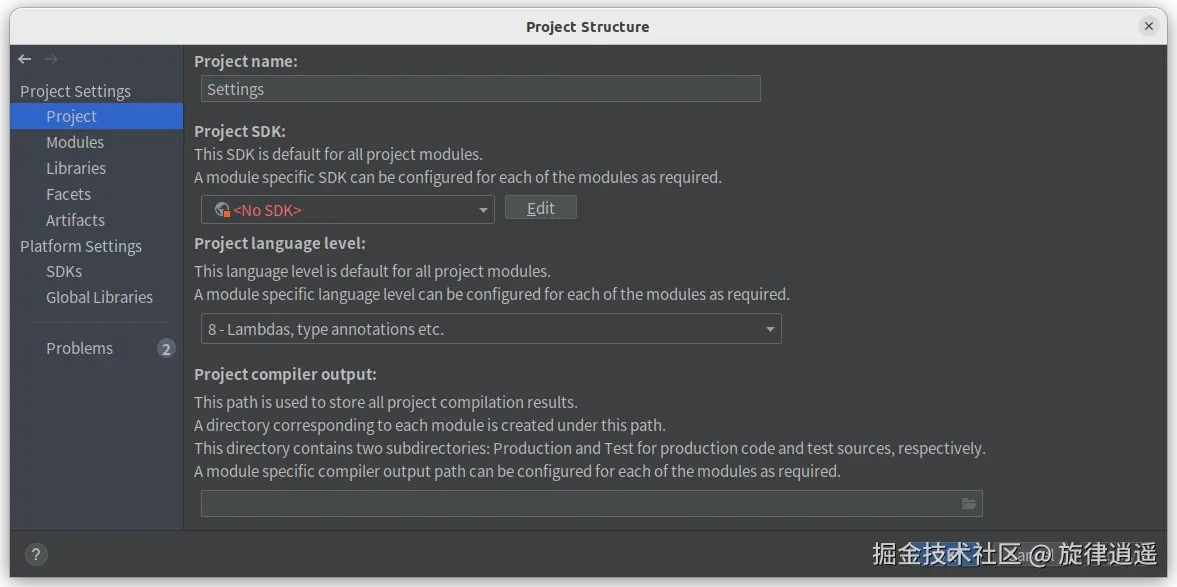

然后，点 File 菜单下的 project structure,配置 jdk 和 sdk

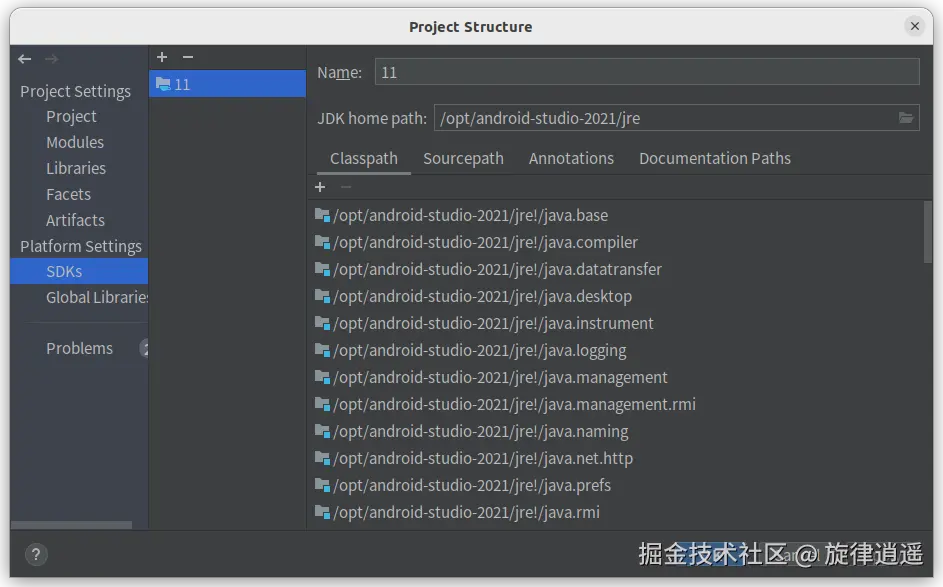

点击 SDKS:

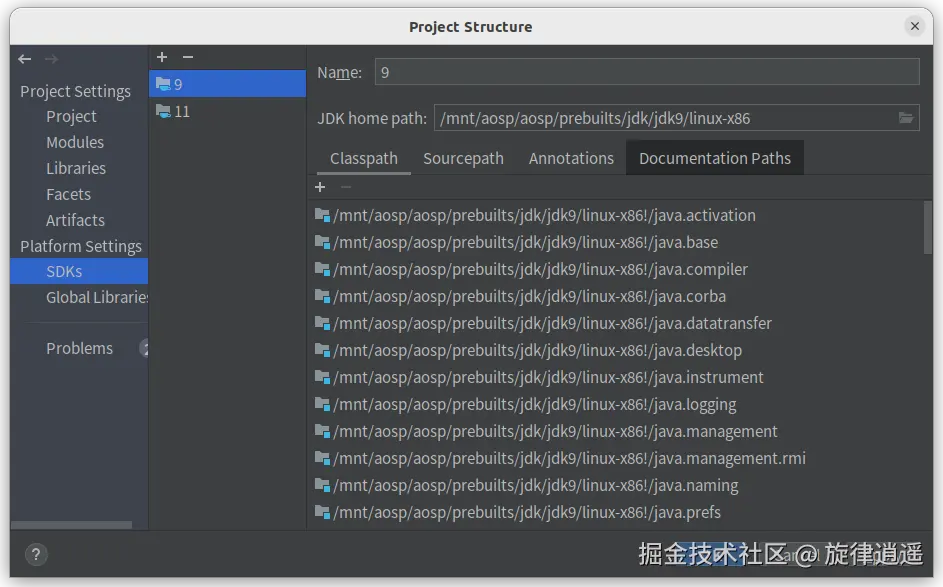

添加 jdk，配置上 aosp 内的jdk9

bash 复制代码

prebuilts/jdk/jdk9/linux-x86

然后再添加 sdk，配置上我们上面 make 好的 sdk（API 29）

bash 复制代码

out/host/linux-x86/sdk/sdk/android-sdk_eng.用户名_linux-x86

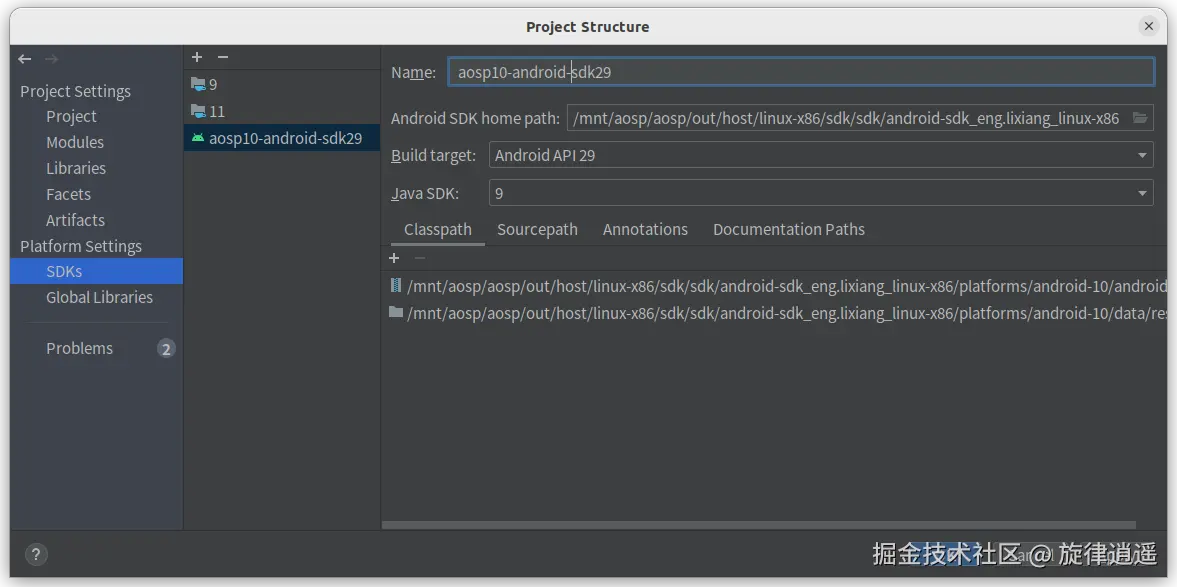

然后为了区分这个是咱们专门编译 aosp 的 sdk,给他改个名字

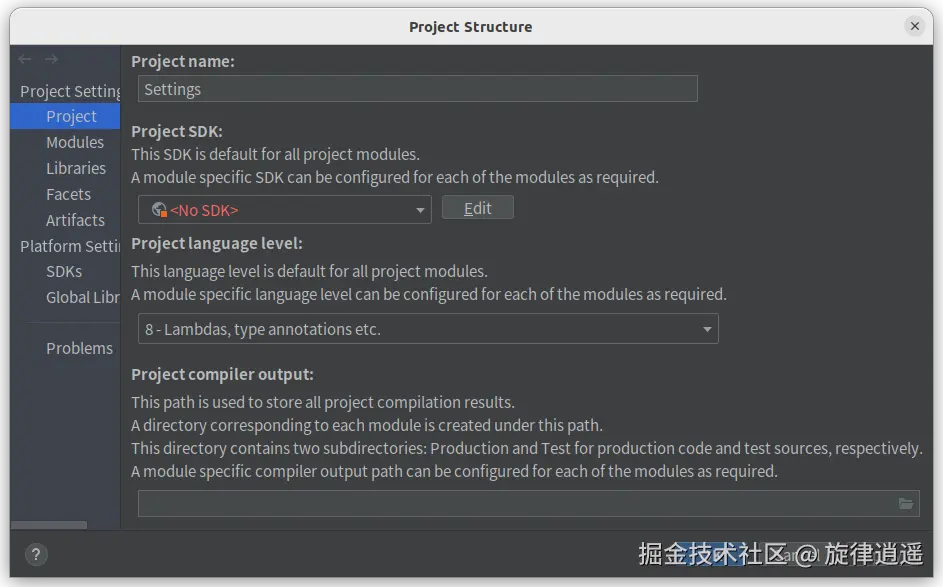

点击ok,保存之后，再次进入 project structure, 给 priject 配置 sdk

选择咱们的专用 sdk

点击 apply；

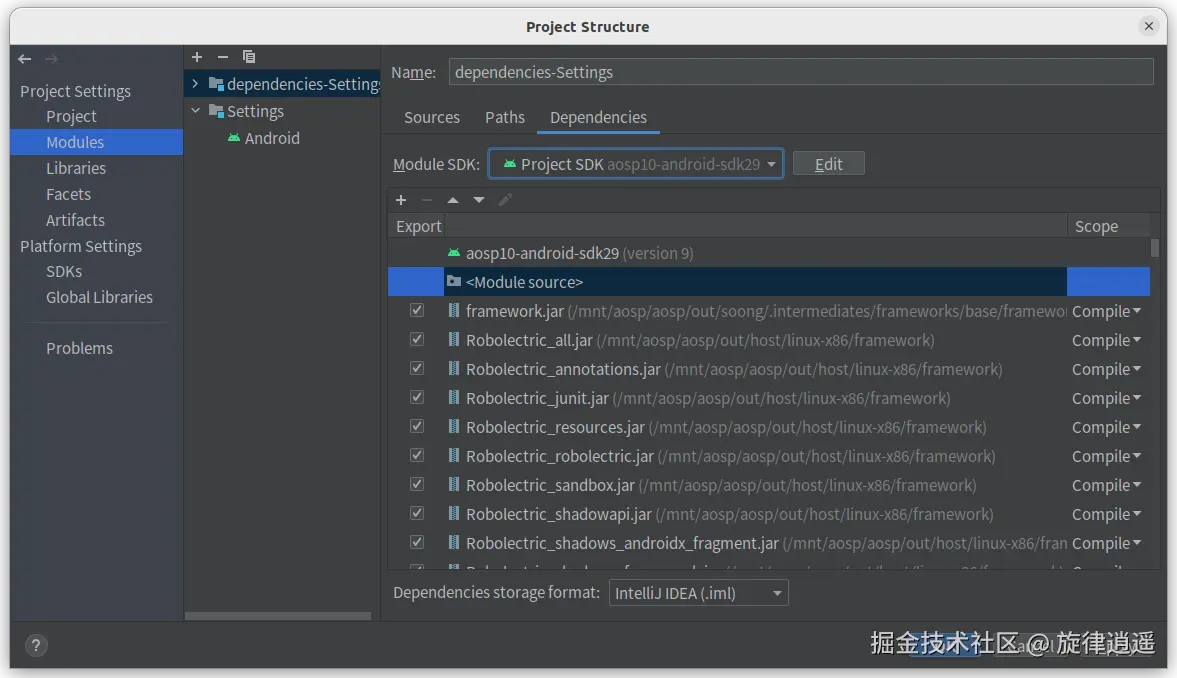

然后接着设置 modules 的 sdk，如下图所示，dependencies-Settings的Module SDK保持就好：

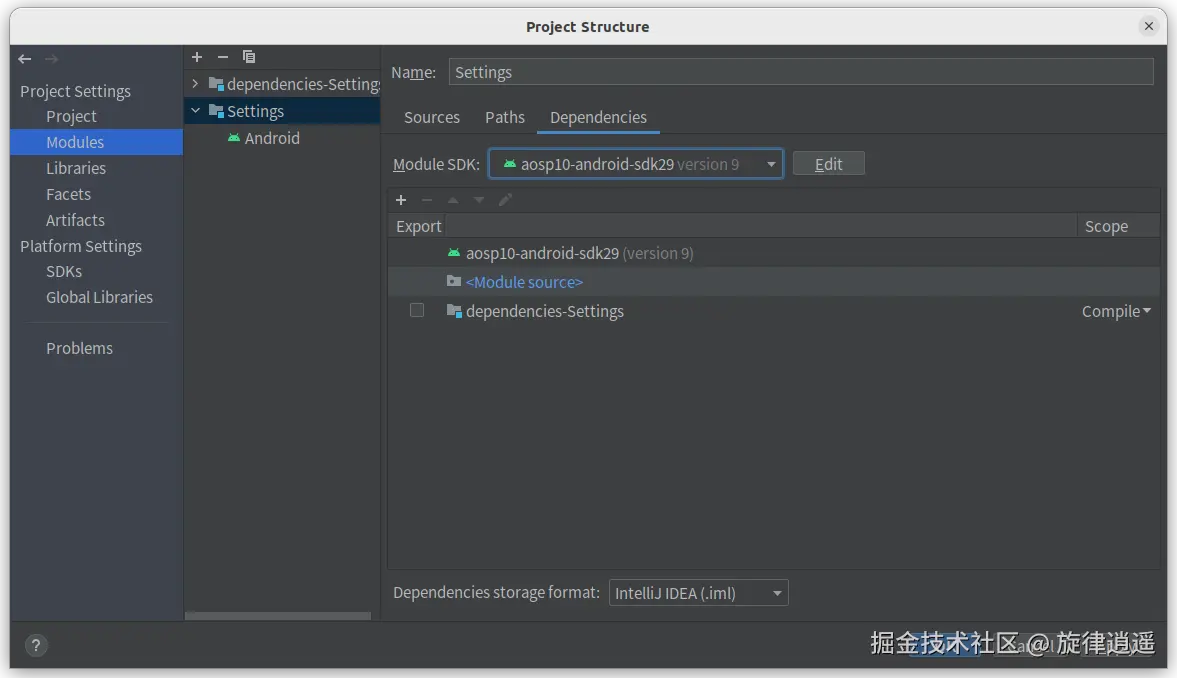

然后点击 modules ，再点击 Settings（咱们要调试的系统 app）,选择 dependencies，配置上我们的专属 sdk：

点击apply,到此，android studio的环境就配置好了。

未完待续。。。

退出虚拟环境：

复制代码

deactivate

后续操作步骤：

bash 复制代码

source build/envsetup.sh
lunch aosp_x86_64-eng
source venv39/bin/activate
#比如说加载 settings
aidegen Settings -i s
#打开studio后做自己的调试工作
#最后退出虚拟环境
deactivate

5、开启emulator,并调试

① 同样，在这样的环境中去打开 emulator

bash 复制代码

source build/envsetup.sh
lunch aosp_x86_64-eng
source venv39/bin/activate
emlator

② 打开 Settings 应用的主 Activity

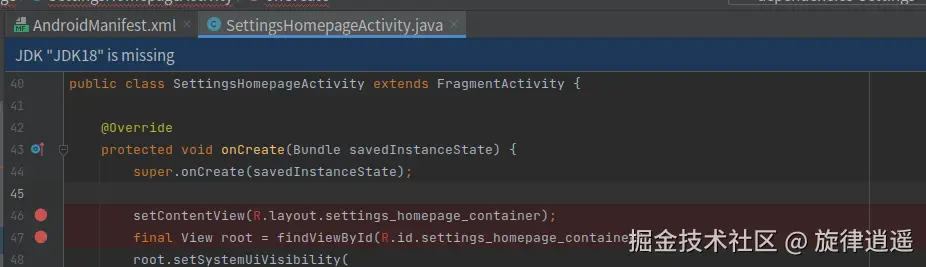

通过清单文件判断主 Activity 大致是这个，打上断点

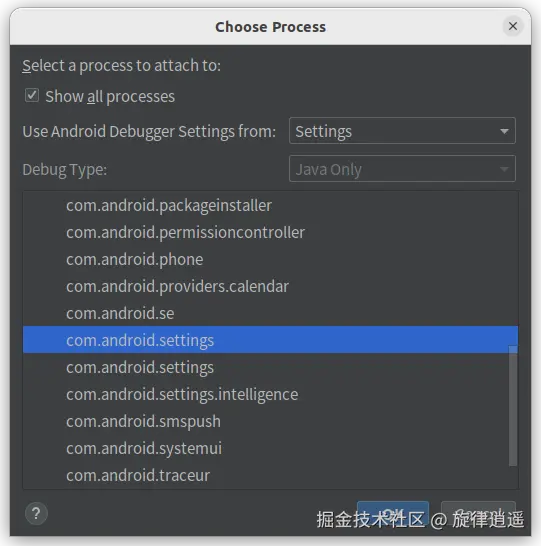

③打开调试窗口

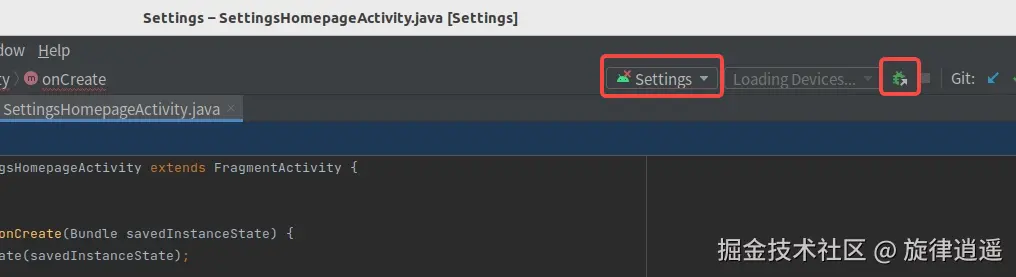

选择 Settings 应用，然后点击调试按钮

然后直接敲上 setting 就定位到了。

点击ok，此时就打开了 Settings 应用的调试。

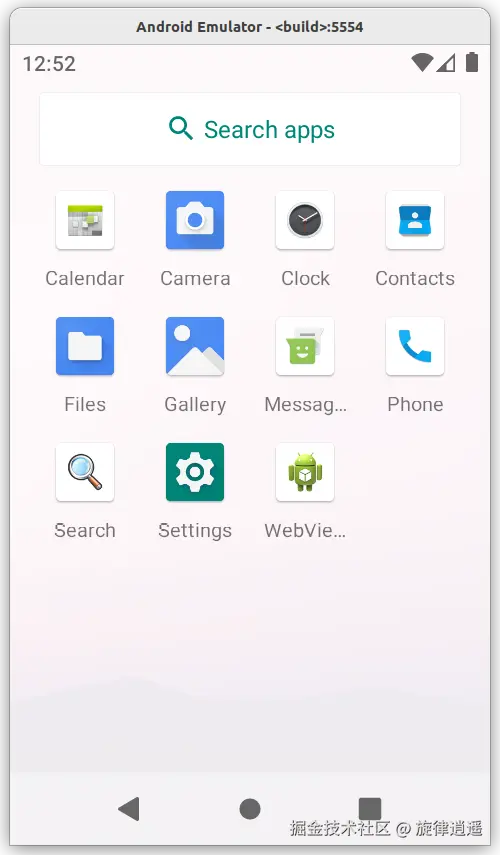

④ 打开emulator,上滑，找到 Settings 应用，打开

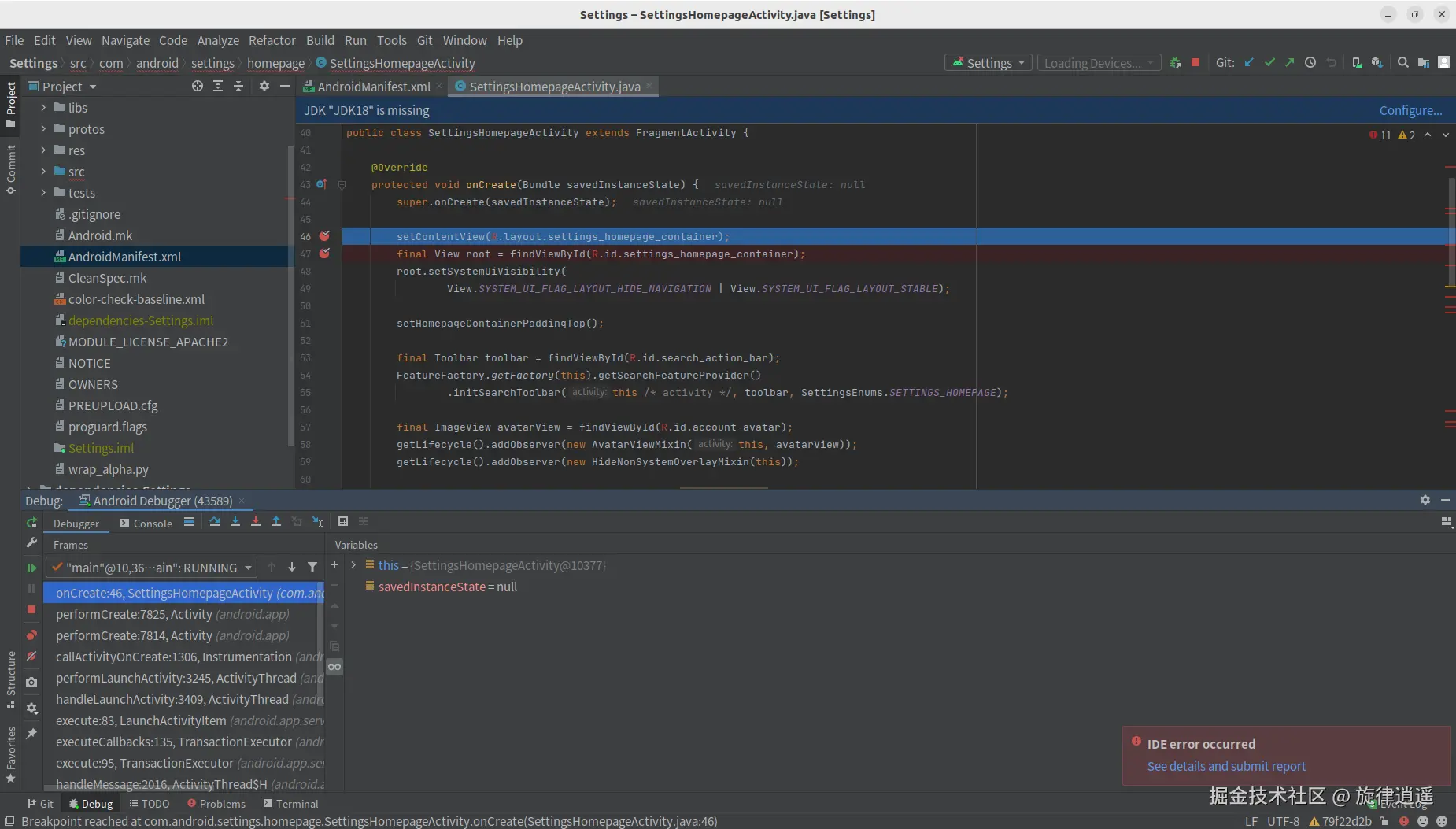

此时，Settings 应用会停在空白页面，再打开我们的 android studio，查看断点这样，我们就可以针对某个具体的页面，或者功能调试了！！！
