CyberRT Transport传输层设计

前言

CyberRT 里 Transport 传输层设计有三种：

INTRA：进程内通信，通过函数调用直接传递消息（零拷贝）
SHM：同主机进程间通信，利用共享内存实现高效数据交换
RTPS：跨主机通信，基于 RTPS 协议实现可靠网络传输

这篇文章，重点梳理 SHM 和 RTPS的设计。首先是基类的设计。

基类设计

transport 单例

对外使用单例，提供 CreateTransmitter 和 CreateReceiver 函数。

cpp 复制代码

        //返回一个Transmitter的指针
        template <typename M>
        auto CreateTransmitter(const RoleAttributes &attr,
                               const OptionalMode &mode = OptionalMode::RTPS) ->
            typename std::shared_ptr<Transmitter<M>>;

        //返回一个Receiver的指针
        template <typename M>
        auto CreateReceiver(const RoleAttributes &attr,
                            const typename Receiver<M>::MessageListener &msg_listener,
                            const OptionalMode &mode = OptionalMode::RTPS) ->
            typename std::shared_ptr<Receiver<M>>;

其中：

RoleAttributes 结构体是当前主机信息的标记（主机名、IP、进程ID、channel相关、id节点的哈西唯一标识符、qos相关、node相关，message_type消息类型）
OptionalMode：INTRA、SHM、RTPS
CreateReceiver 额外需要一个 Receiver::MessageListener，其实就是一个回调函数。形参列表为：MessagePtr（模板参数 M 消息结构体）、MessageInfo（额外消息）、RoleAttributes（主机））。

RoleAttributes

cpp 复制代码

struct RoleAttributes : public Serializable {
        std::string host_name; //主机名
        std::string host_ip;   //主机IP
        int32_t process_id;    //进程ID

        std::string channel_name; // channel name
        uint64_t channel_id;      // hash value of channel_name

        QosProfile qos_profile; // Qos配置策略
        uint64_t id;            // 节点 的 哈希唯一标识符

        std::string node_name; // node name
        uint64_t node_id;      // hash value of node_name

        std::string message_type; // 消息类型

        SERIALIZE(host_name, host_ip, process_id, channel_name, qos_profile, id, node_name, node_id,
                  message_type)
    };

MessageListener

cpp 复制代码

using MessagePtr = std::shared_ptr<M>;
using MessageListener = std::function<void(const MessagePtr &, const MessageInfo &, const RoleAttributes &)>;

MessageInfo

cpp 复制代码

    class MessageInfo
    {
    public:
        ...

    private:
        Identity sender_id_; //发送者ID
        Identity spare_id_;  //备用发送者 ID
        uint64_t channel_id_ = 0;
        uint64_t seq_num_ = 0;
    };

Endpoint

Endpoint 作为 Transmitter 和 Receiver 的基类主要声明几个公共变量：

enabled_ : 标识该端点当前是否已启用。发送端在启用后才允许 Transmit ；接收端在启用后才会向对应的 Dispatcher 注册监听。用于生命周期与状态控制。
id_ : 端点唯一标识，类型为 Identity 。用于区分不同的发送者/接收者，并在分发时按 sender_id 做针对性路由或连接管理，例如 ListenerHandler 的按对端连接使用 msg_info.sender_id().HashValue() 进行匹配。
attr_ : 端点的角色属性 RoleAttributes ，包含 channel_id 、 channel_name 、 host_ip 、QoS 配置等。创建 Transmitter/Receiver 时由上层传入，用于选择传输模式、在 Dispatcher 侧建 Reader/Segment、以及在分发时识别通道和参数。

cpp 复制代码

    class Endpoint
    {
    public:
        explicit Endpoint(const RoleAttributes &attr);
        virtual ~Endpoint();

        const Identity &id() const { return id_; }
        const RoleAttributes &attributes() const { return attr_; }

    protected:
        bool enabled_;
        Identity id_;
        RoleAttributes attr_;
    };

Identity

cpp 复制代码

    class Identity
    {
    public:
        ...
    private:
        void Update();        // 更新标识符
        char data_[ID_SIZE];  // 8个字节
        uint64_t hash_value_; // 标识符的哈希值
    };

Transmitter

主要是声明了Enable和Transmit 纯虚函数。以及 seq_num_ 消息帧号、MessageInfo 附加数据

发送端抽象，负责将消息序列化并通过所选传输模式（RTPS 或 SHM）发出，同时携带 MessageInfo （发送者 ID、序号等）

Receiver

主要是声明了

Enable纯虚函数
保存构造传入的 MessageListener
protected OnNewMessage 执行回调的函数。（子类吧 OnNewMessage 触发即可触发 MessageListener）

接收端抽象，向对应 Dispatcher 注册监听，并在收到消息后执行用户回调

Dispatcher

Dispatcher 基类，还有 RtpsDispatcher 和 ShmDispatcher 的派生子类。

三种功能：

Receiver注册管理：Dispatcher 负责管理所有的Receiver实例，确保每个Receiver能够正确接收并处理其订阅的消息。
消息获取与转发：Dsipatcher 需要从不同共享主题中获取数据，并根据消息内容将其转发到合适的Receiver
回调函数触发

关键成员：

bool is_shutdown_ 控制生命周期
AtomicHashMap<uint64_t, ListenerHandlerBasePtr> msg_listeners_ 用于跨线程安全地保存各通道监听器
- channel_id --- ListenerHandlerBase
AtomicRWLock rw_lock_ 保护并发访问

首次注册会为该 channel_id 创建 ListenerHandler 并建立连接；后续复用同一 handler 并检查类型一致性

Dispatcher的 RtpsDispatcher 和 ShmDispatcher 子类主要是在 Receiver 的子类 ShmReceiver 和 RtpsReceiver

构造获取

Enable 注册，把 Receiver注册到Dispatcher

ListenerHandlerBase 抽象基类

定义 Disconnect RunFromString 纯虚函数

Signal 信号槽的实现

Slot

模板参数是 Args：回调函数的形参列表。

每个Slot就是对回调函数的封装

cpp 复制代码

    template <typename... Args>
    class Slot
    {
    public:
        using Callback = std::function<void(Args...)>;
        Slot(const Slot &another) : cb_(another.cb_), connected_(another.connected_) {}
        explicit Slot(const Callback &cb, bool connected = true) : cb_(cb), connected_(connected) {}
        virtual ~Slot() {}

        void operator()(Args... args)
        {
            if (connected_ && cb_) {
                cb_(args...);
            }
        }

        void Disconnect() { connected_ = false; }
        bool connected() const { return connected_; }

    private:
        Callback cb_;
        bool connected_ = true;
    };

Connection

Connection 代表了一对 Slot和Signal的连接关系。

Signal

模板参数也是 Args：回调函数的形参列表。

Signal 内部成员：

std::list<std::shared_ptr<Slot<Args...>>>：一个 Slot 列表
std::mutex 对 Slot 列表互斥访问。

调用方式：

Signale::Connect(const Callback &cb) 传入一个回调函数，封装成Slot，添加到Slot列表，然后生成一个Connection<Args...>返回。
Signale::Disconnect(const ConnectionType &conn) 则是传入一个Connection<Args...>，从Slot列表里找到 conn里那个slot，然后slot::DisConnect。

ListenerHandler 子类信号槽机制

信号槽机制，基类连接状态

两种绑定关系：

广播绑定
定向绑定

Connect 提供了两种绑定，如果只提供self_id和回调，那么注册到signal_统一的（只要有消息就会广播触发所有）

如果额外提供 oppo_id，那么当对应的消息来了，单独触发。

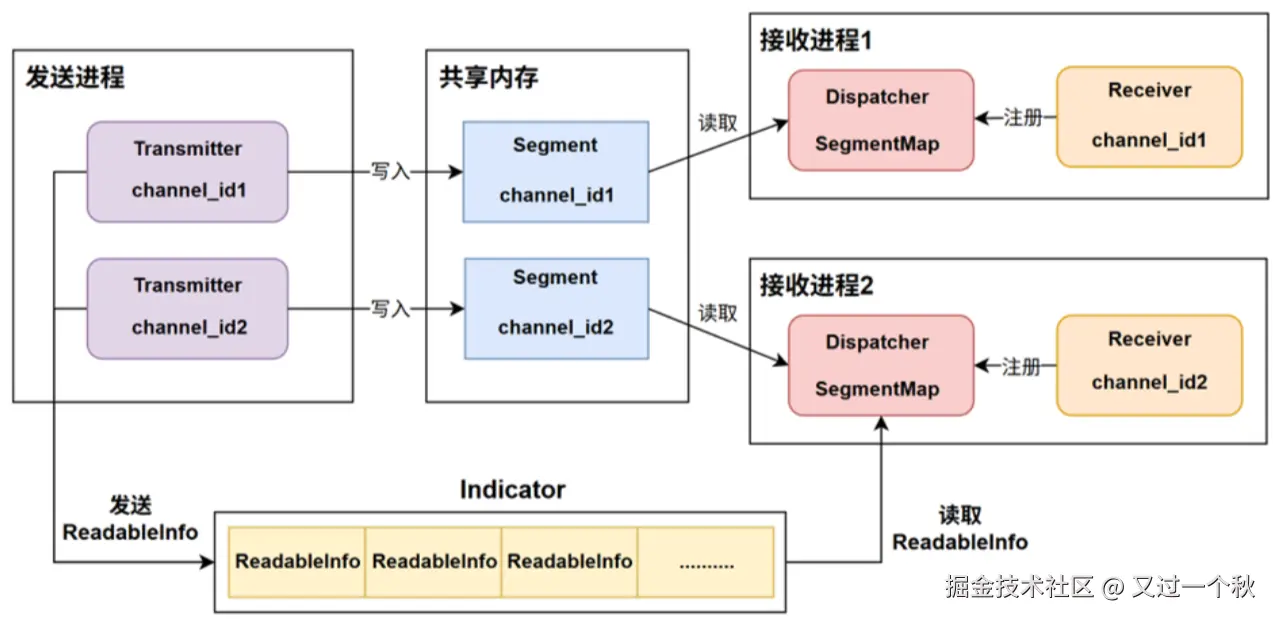

SHM 设计思路

Transmitter会根据channel_id_作为key生成一块Segment共享内存
- （SegmentFactory::CreateSegment 有两种构造方法：Posix IPC PosixSegment和System V IPC XsiSegment(默认)），
NotifierFactory::CreateNotifier() 获取 Indicator 通知（有两种通知：共享内存ConditionNotifier 和组播 MulticastNotifier）
Receiver 将自身回调函数注册进单例Dispatcher。Dispatcher通过不断监听通知消息。如果相关，则对对应的Segment读取数据。

共享内存分布

Segment

Segment 基类关键成员：

State* state_ 段状态指针（跨进程共享）
Block* blocks_ 块数组指针
- Block块级读写锁设计写优先：通过 CAS 原子操作对 lock_num_ 在0（空闲），-1（写），>0(读)
void* managed_shm_ 映射后的共享内存基址
std::unordered_map<uint32_t, uint8_t*> block_buf_addrs_ index buf* 的地址表

关键成员函数：

AcquireBlockToWrite 选择可写块、加写锁并返回
- 若 state_->need_remap() 或消息超出 ceiling_msg_size() ，分别走 Remap() 与 Recreate()
- GetNextWritableBlockIndex() 基于 State::seq_.fetch_add(1) 轮询选择下一个可写块，并尝试 Block::TryLockForWrite() ，失败则继续循环。
ReleaseWrittenBlock(const WritableBlock&) : 释放对应块的写锁
- Block::ReleaseWriteLock() 释放块写锁
AcquireBlockToRead(ReadableBlock*) : 按给定 index 加读锁并返回
- Block::TryLockForRead 尝试读锁
ReleaseReadBlock(const ReadableBlock&) : 释放对应块的读锁
- Block::ReleaseReadLock 释放Block的读锁

Indicator

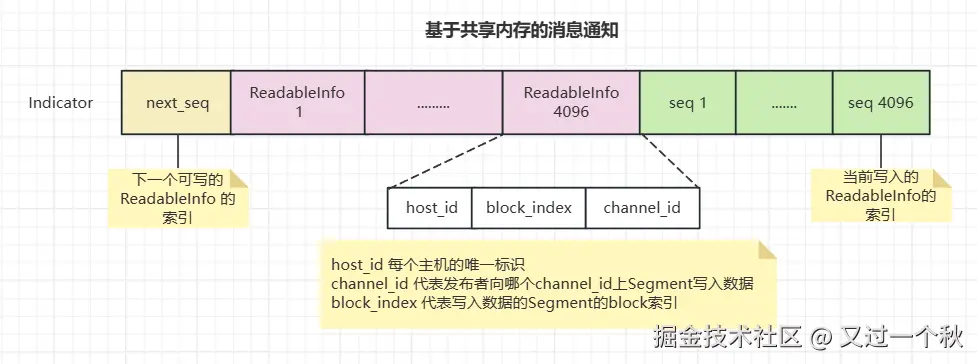

ConditionNotifier 单例共享内存通知

所有的 ConditionNotifier 单例在同一块 key 创建/获取内存分布

cpp 复制代码

//
int shmid = shmget(key_, shm_size_, 0644 | IPC_CREAT | IPC_EXCL);
//
void* managed_shm_ = shmat(shmid, nullptr, 0);
// 通过 replacement new 在 共享内存上创建 Indicator

cpp 复制代码

// 删除共享内存
int shmid = shmget(key_, 0, 0644);
shmctl(shmid, IPC_RMID, 0)
// 断开共享内存
shmdt(managed_shm_);

小总结

Segment 通过 Block块级锁，限制了Buffer的读写访问
Indicator 用于通知，对于锁的控制较弱，允许多读者多写者共同访问，允许一定的脏数据的存在。
- 极端情况。虽然是一圈一圈的获取的readableinfo，如果写者太多了，则存在多个写者同时写入同一块的readableinfo的情况（可能存在复写的情况）。相应，每个读者都有自己记录独立的 next_seq_（表示自己下一块读的seq数组下标，只要检测到seq对应数组数值更大，就说明 readableinfo 有新的通知数据，获取 readableinfo 检查是否相关，进行下一步处理）
- 为了解决上述问题，主要是由于 读的频率跟不上写的频率。代码里每50us进行一次检测。

ShmTransmitter

Enable：工厂类创建
- SegmentFactory::CreateSegment(channel_id_)
  - 默认 XsiSegment
- NotifierFactory::CreateNotifier()
  - 默认 ConditionNotifier
Transmit：发送数据
- Segment::AcquireBlockToWrite 获取一块可写的Block（包含index、Block*、uint8_t* buffer指针）拿到的这块block加上写锁 ⭐
- （模板类型M + MessageInfo 序列化写入uint8_t* buffer；给Block设置msg_size消息大小，msg_info_size附加消息大小，）
- 释放此block的写锁 Segment::ReleaseWrittenBlock
- 新建 ReadableInfo，NotifierBase::Notify 通知

ShmReceiver

初始化: 通过 ShmDispatcher::Instance() 获取到全局单例的 ShmDispatcher
Enable(): 呼应前文，通过 AddListener 把基类OnNewMessage 添加到 ShmDispatcher。

ShmDispatcher

Init:
- NotifierFactory::CreateNotifier 获取到全局单例 Notify
- 创建一个thread，执行 ShmDispatcher::ThreadFunc()
AddListener：
- 子类将模板参数 MessageT 重写封装一个回调（ReadableBock 序列化得到 MessageT，再执行回到）
- 再调用父类 AddListener
- AddSegment()
ThreadFunc: 监听 Indicator
- 不断调用 ConditionNotifier::Listen，获取 ReadableInfo
- 判断 ReadableInfo 的 host_id 和本机是否一致。获取到 channel_id 和 block_index
- 接下来，根据channel_id，获取到对应的Segment。通过 Segment::AcquireBlockToRead 获取到 Block的读锁以及对应的Buffer数据。
- ShmDispatcher::OnMessage ，通过 channel_id 获取到对应的 ListenerHandler，执行对应的 ListenerHandler::Run，接着就是 ListenerHandler signal_广播通知以及，signals_[oppo_id]定向通知。

此时当消息到来

触发的回调传入listener_adapter（const std::shared_ptr<ReadableBlock> &rb，const MessageInfo &msg_info）
ReadableBlock 解析 MessageT

执行 listener(const std::shared_ptr<MessageT> &, const MessageInfo &)

RTSP 设计

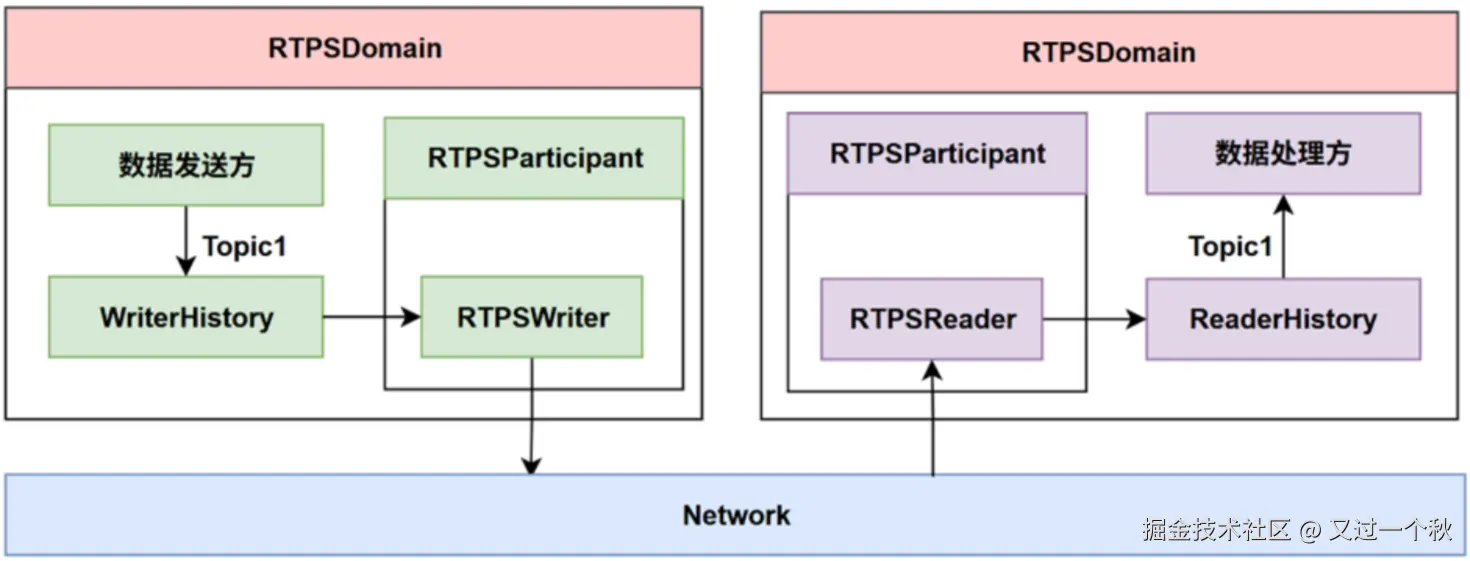

FastRTPS通信

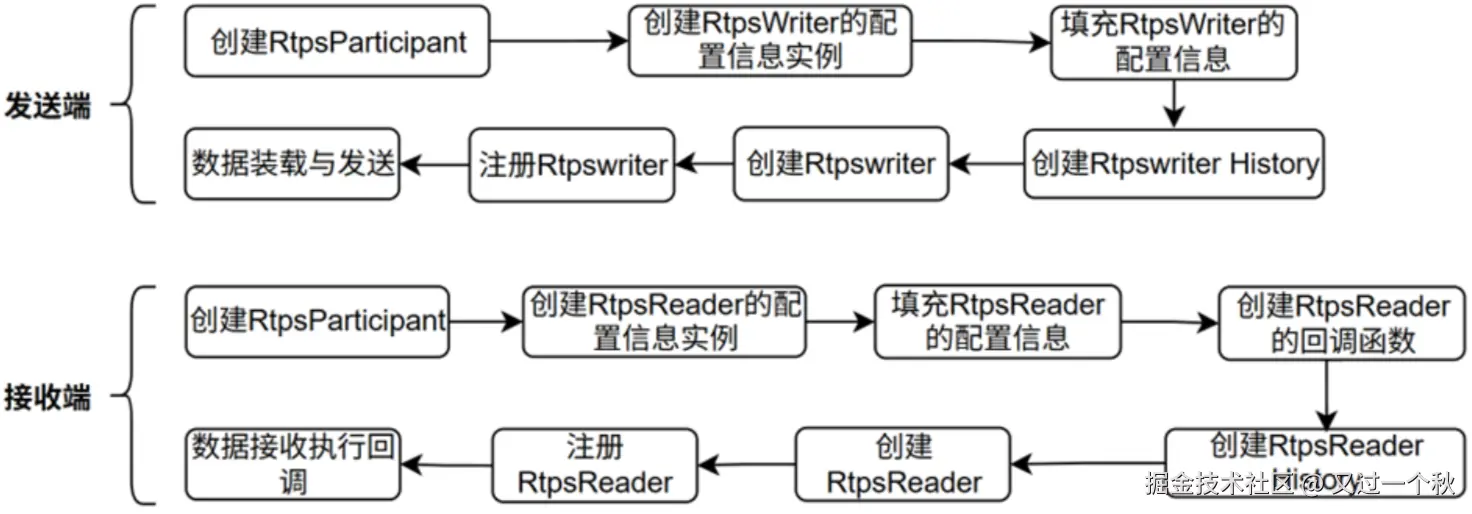

在基于FastRTPS实现跨进程通信时，发送端和接收端需遵循特定流程完成配置，以实现数据通信。其具体步骤如下所述，

在发送端，首先要创建 RtpsParticipant。接着，创建RtpsWriter的配置信息实例并完成填充，随后创建 RtpsWriter和 RtpsWriterHistory，最后将 RtpsWriter 进行注册。准备工作完成后，就可以进行数据装载与发送。
在接收端，同样需要先创建RtpsParticipant，然后创建RtpsReader的配置信息实例并填充相关信息，创建RtpsReader并为其设置回调函数，再创建RtpsReaderHistory，完成这些步骤后，就能在接收到数据时执行回调操作。当发送端和接收端都按照上述流程配置完成双方即可开始通信。
