Linux35 TCP状态转换图

TCP状态转换图

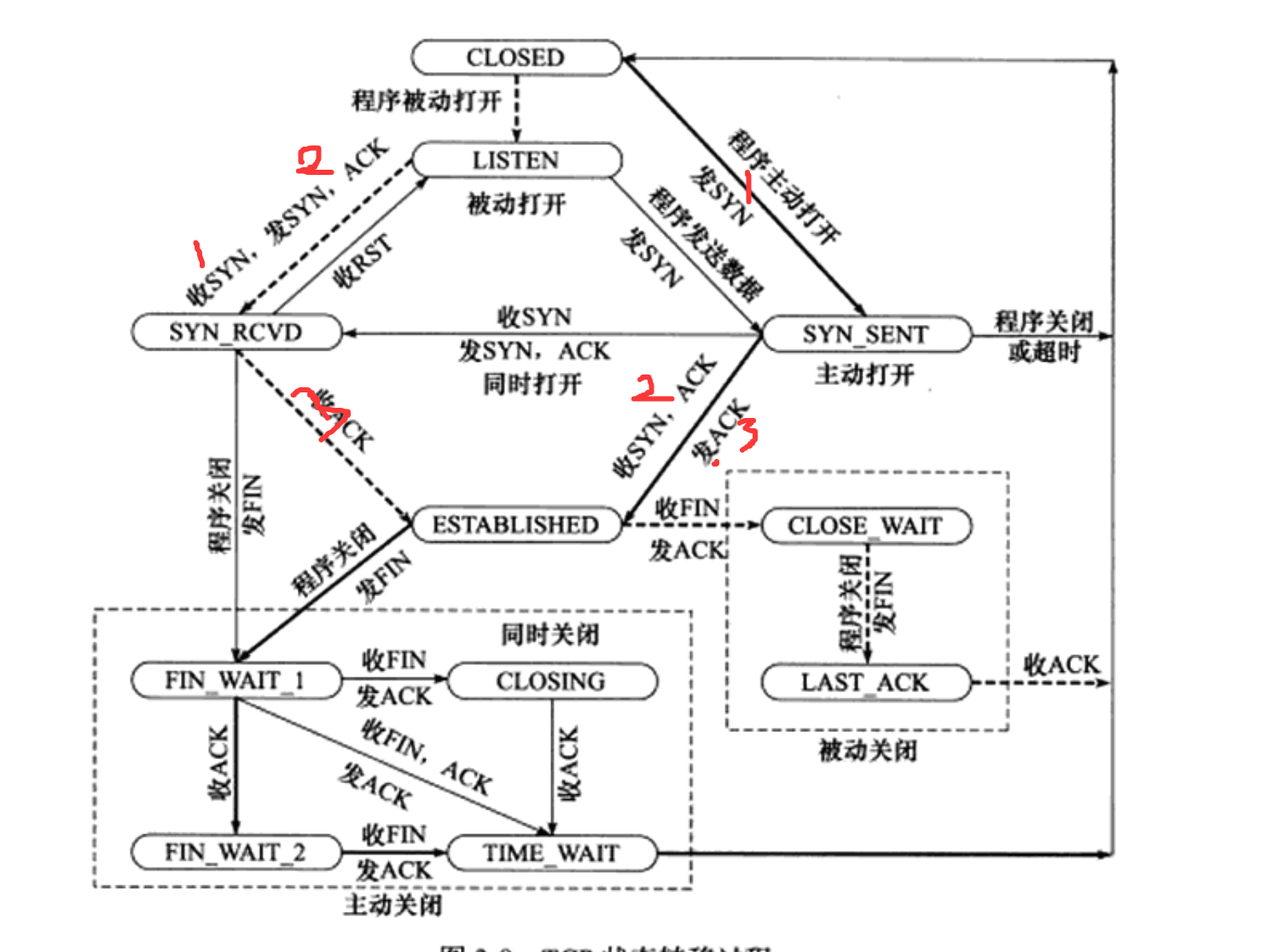

这张图是TCP 状态转移图，完整展示了 TCP 连接从 "建立→通信→断开" 的全生命周期状态变化，每个状态和箭头对应实际的 TCP 数据包交互（如 SYN、ACK、FIN 等标志位的收发）。以下是分层详解：

TCP 连接的状态可分为建立阶段 、通信阶段 、断开阶段三大类，每个状态有明确的触发条件和行为：

阶段	状态列表	核心作用
建立阶段	CLOSED → LISTEN → SYN_SENT → SYN_RCVD → ESTABLISHED	完成三次握手，建立可靠的 TCP 连接
通信阶段	ESTABLISHED	双方通过 TCP 连接传输数据（如 HTTP 请求、文件内容）
断开阶段	FIN_WAIT_1 → FIN_WAIT_2 → CLOSING → TIME_WAIT → CLOSED（主动关闭）；CLOSE_WAIT → LAST_ACK → CLOSED（被动关闭）	完成四次挥手，释放 TCP 连接

TCP 连接建立需经过三次数据包交互（SYN、SYN+ACK、ACK），对应状态转移如下：

CLOSED → LISTEN
- 触发条件：服务器程序被动打开（如启动 HTTP 服务，监听 80 端口）。
- 行为：服务器进入 "监听" 状态，等待客户端的连接请求。
CLOSED → SYN_SENT
- 触发条件：客户端程序主动打开（如浏览器发起网页请求）。
- 行为：客户端发送SYN 包（请求建立连接），进入 "SYN 已发送" 状态，等待服务器响应。
LISTEN → SYN_RCVD
- 触发条件：服务器收到客户端的SYN 包。
- 行为：服务器发送SYN+ACK 包（同步序列号 + 确认收到 SYN），进入 "SYN 已接收" 状态，等待客户端最终确认。
SYN_SENT → ESTABLISHED
- 触发条件：客户端收到服务器的SYN+ACK 包。
- 行为：客户端发送ACK 包（确认收到 SYN+ACK），三次握手完成，双方进入 "已建立" 状态，可开始传输数据。

TCP 连接断开需经过四次数据包交互（FIN、ACK、FIN、ACK） ，分为主动关闭 和被动关闭两条路径：

ESTABLISHED → FIN_WAIT_1
- 触发条件：主动关闭方发送FIN 包（请求断开连接）。
- 行为：进入 "FIN 等待 1" 状态，等待对方的 ACK 确认。
FIN_WAIT_1 → FIN_WAIT_2
- 触发条件：收到对方的ACK 包（确认收到 FIN）。
- 行为：进入 "FIN 等待 2" 状态，等待对方的 FIN 包（对方的断开请求）。
FIN_WAIT_2 → TIME_WAIT
- 触发条件：收到对方的FIN 包。
- 行为：发送ACK 包（确认收到 FIN），进入 "时间等待" 状态（持续 2MSL，约 1-4 分钟），确保对方收到最终 ACK，避免残留数据包干扰新连接。
TIME_WAIT → CLOSED
- 触发条件：时间等待超时（2MSL 结束）。
- 行为：彻底释放连接资源，回到初始状态。

ESTABLISHED → CLOSE_WAIT
- 触发条件：收到对方的FIN 包（对方请求断开）。
- 行为：发送ACK 包（确认收到 FIN），进入 "关闭等待" 状态，此时应用层需处理剩余数据并发起自身的断开请求。
CLOSE_WAIT → LAST_ACK
- 触发条件：应用层完成数据处理，发送FIN 包（自身的断开请求）。
- 行为：进入 "最后确认" 状态，等待对方的 ACK 确认。
LAST_ACK → CLOSED
- 触发条件：收到对方的ACK 包（确认收到 FIN）。
- 行为：彻底释放连接资源，回到初始状态。

SYN_RCVD → LISTEN：若服务器收到 RST 包（复位请求），则从 "SYN 已接收" 回退到 "监听" 状态，表示连接建立被中断。
SYN_SENT → CLOSED：若客户端发起连接后超时未收到响应，或收到 RST 包，会从 "SYN 已发送" 回到 "关闭" 状态，终止连接建立。
CLOSING 状态 ：若双方同时发起 FIN 请求，则会进入 "CLOSING" 状态，互相发送 ACK 后进入 TIME_WAIT，属于特殊的 "同时关闭" 场景。
