175℃持续工作:专为随钻测量系统设计的高温AC-DC电源

在石油勘探与钻井领域,井下仪器常年面临高温、高压、强振动等极端工况。尤其是随钻测量系统(MWD)、地质导向仪器、测井工具等核心设备,需要在数百米甚至数千米的井下实时采集并传输数据,其稳定供电成为保障作业安全与效率的关键。传统工业电源往往难以在超过125℃的环境中长期稳定运行,而井下温度梯度可达每百米3℃,在深井或超深井中,环境温度常超过150℃,甚至逼近200℃。因此,耐高温、高可靠、小型化的电源模块成为井下仪器设计中不可或缺的核心部件。

一、行业需求:高温环境下的电源挑战

石油井下仪器供电系统需满足以下几项严苛要求:

高温耐受性:电源必须在井下高温环境中持续工作,避免因温度过高导致性能衰减或失效。

宽输入电压适应能力:电网电压波动或长距离输电可能造成电压不稳定,电源需具备宽范围输入能力。

强抗振性:钻井过程中振动剧烈,电源模块必须通过高强度的振动测试。

高效率与低纹波:高效率可减少发热,低输出纹波则有利于精密测量电路的稳定运行。

多重保护机制:在井下复杂电磁环境与负载突变情况下,过压、过流、短路等保护功能至关重要。

二、解决方案:专为高温井下设计的AC-DC电源模块

针对上述需求,ZITN智腾推出的 LMPA600-200S48S90 型600W高温AC-DC开关电源模块,是一款为石油勘探、钻井仪器量身打造的高可靠性供电解决方案。

该模块具备以下突出特性:

耐高温设计:工作温度范围达 -40℃~+175℃,尤其适合高温井下环境,保障仪器在深井作业中的持续供电。

宽输入适应:支持三相交流输入,线电压范围 80~300Vac,频率 50~300Hz,适应井下复杂电网条件。

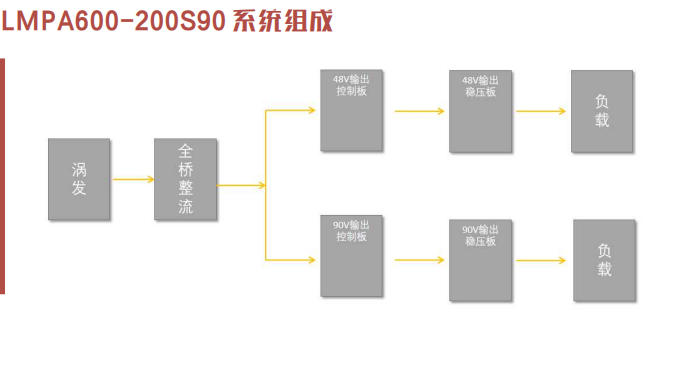

双路稳压输出:提供 48V±1V 与 90V±2V 两路直流输出,可同时为不同电压等级的电路板供电,适用于多种井下仪器架构。

高效与低纹波:系统效率不低于 90%,输出纹波控制严格,有利于提升信号采集精度。

强抗振与全保护:抗振等级 20g@10-2000Hz,具备输入欠压、输出短路、过载、过压等多重保护,提升系统鲁棒性。

紧凑结构:采用模块化设计,电路板尺寸统一为 300mm×38mm×16mm,便于集成到空间受限的仪器舱内。

三、应用场景与价值

该电源模块已广泛应用于:

随钻测量系统(MWD/LWD)

井下钻井参数监测仪

地质导向与成像工具

高温测井仪器

其高集成度与可靠性,不仅减少了系统散热压力,也降低了因电源故障导致的停工风险,从而提升整体作业效率与数据可靠性。

结语

在石油勘探向更深、更复杂地层发展的今天,仪器的高温适应性与供电稳定性已成为制约技术进步的关键因素之一。像 LMPA600-200S48S90 这样针对高温、高振动环境专门优化的电源模块,正逐步成为行业标配,助力井下仪器在极端条件下依然保持高性能与长寿命运行。未来,随着油气勘探环境的进一步苛刻化,具备更高温度等级、更高功率密度、更智能管理的电源解决方案,将继续推动井下装备向更可靠、更智能的方向演进。

产品信息快览

型号:LMPA600-200S48S90

输出:48V/6.3A + 90V/3.3A

工作温度:-40℃ ~ +175℃

抗振:20g@10-2000Hz

典型应用:石油井下仪器、地球物理探测设备
