模块B:
安全通信网络
- 1 园区网实现与安全
- 2 核心网路由技术
- 3 IPv6与WLAN
- 4 数通项目实战
日程
| 日 程 | 实训内容 |
|---|---|
| 第1天 | 园区网安全技术一一DHCP Snooping、DHCP Server仿冒者攻击、DHCP Server仿冒者攻击防范；DHCP Server服务拒绝攻击、DHCP Server服务拒绝攻防范、端口安全 |
| 第2天 | 园区网安全技术一一ACL概述、ACL原理、基本ACL应用及配置、高级ACL应用及配置、高级ACL之ICMP、基本ACL之Telnet |
| 第3天 | 内网网互联技术一一NAT原理、静态NAT配置、动态NAT配置、NAPT之地址池NAT、NAPT之Easy IP、NAT Server |
| 第4天 | 园区网搭建一一需求分析、绘制拓扑、割接之交换网络、割接之内网优化、割接之内外网互连 |
课程目标
- 掌握DHCP Snooping原理、配置和企业应用
- 掌握ACL原理、配置和企业应用
- 掌握NAT原理、配置和企业应用
- 掌握企业园区网络的构建
今日目标
- 01 DHCP Snooping
- 02 DHCP Server仿冒者攻击
- 03 DHCP Servert仿冒者攻击防范
- 04 DHCP Server服务拒绝攻击
- 05 DHCP Server服务拒绝攻击防范
- 06 端口安全
1 DHCP Snooping
DHCP面临的安全威胁
- 网络攻击行为无处不在，针对DHCP的攻击行为也不例外
√ 例如：某公司突然出现了大面积用户无法上网的情况，经检查用户终端均未获取到IP地址，且DHCP Server地址池中的地址已经全部被分配出去了，这种情况很有可能就是DHCP受到了DHCP分布式服务拒绝攻击而导致的。
常见的攻击行为
- DHCP Server仿冒者攻击
√ 攻击者仿冒DHCP服务器，向客户端分配错误的IP地址及提供错误的网关地址等参数，导致客户端无法正常访问网络 - DHCP服务拒绝攻击
√ 攻击者持续大量地向DHCP服务器申请IP地址，直到耗尽DHCP服务器地址池中的IP地址，导致DHCP服务器不能给正常的用户进行分配IP - 解决方案
√ 为了增强网络安全，防止DHCP受到攻击，DHCP Snooping:技术问世
DHCP Snooping应用场景
- 政企内部网络、校园网、数据中心
DHCP Snooping
- DHCP Snooping
√ DHCP Snooping是DHCP的一种安全特性，用于保证DHCP客户端从合法的DHCP服务器获取IP地址，并记录DHCP客户端IP地址与MAC地址等参数的对应关系，防止网络上针对DHCP攻击。
√ DHCP Snooping部署在交换机上，其作用类似于在DHCP客户端与DHCP服务器端之间构筑了一道虚拟的防火墙，以抵御网络中针对DHCP的各种攻击。
2 DHCP Server仿冒者攻击
DHCP Server仿冒者攻击

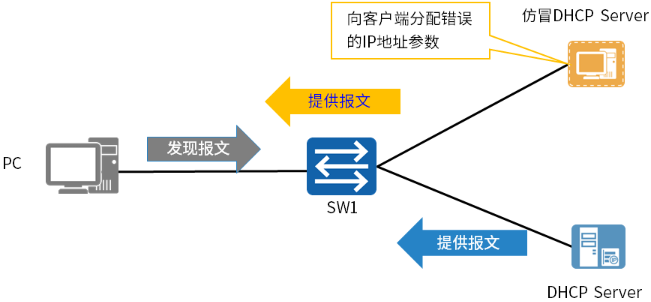

- 攻击原理：
√ 客户端以广播方式发送Discover-发现报文，仿冒DHCP服务器和合法的DHCP服务器都能收到该报文，且都会回复Offer-提供报文
√ 客户机如果最先收到仿冒服务器发的报文，会获取错误的IP地址 - 漏洞分析：
√ DHCP客户端收到来自DHCP服务器的报文，无法区分报文是否合法 - DHCP Servert仿冒者攻击
3 仿冒者攻击防范
防止DHCP Server仿冒者攻击
- 信任端口和非信任端口
防止DHCP Server仿冒者攻击
- 交换机端口分为两种类型：
√ 即信任端口(Trusted:端口)
√ 和非信任端口(Untrusted:端口)
√ 与合法的DHCP服务器相连的端口配置为信任端口，其他端口为非信任
√ 信任端口接收和转发DHCP报文
√ 非信任端口不接收DHCP报文
DHCP Snooping配置
- 在SW1上首先开启DHCP和DHCP Snooping功能
√ 在连接用户的接口下开启dhcp snooping功能
√ 在连接合法服务器的接口上配置信任端口
√ 默认情况下接口的状态为"非信任"状态
bash
[SW1]dhcp enable #全局下开启dhcp功能
[SW1]dhcp snooping enable #全局下开启dhcpsnooping功能
[SW1]interface G0/0/1
[SW1-G0/0/1]dhcpsnooping enable #连接用户的接口开启dhcp snooping
[SW1]interface G0/0/3
[SW1-G0/0/3]dhcp snooping trusted #在连接合法服务器的G0/0/3口上配置信任端口4 DHCP Server服务拒绝攻击
DHCP Server服务拒绝攻击

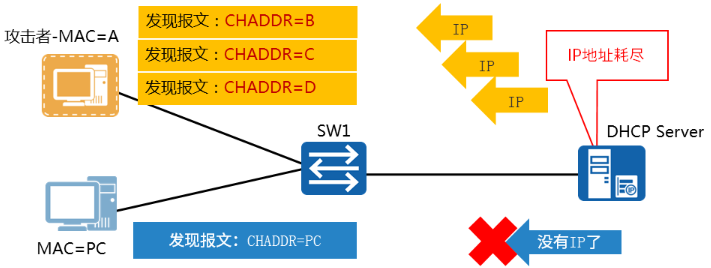

- 攻击原理：
√ DHCP发现报文中有一个CHADDR字段，表示的是客户端的MAC地址
√ DHCP服务器是根据CHADDR字段来分配IP地址的
√ 攻击者通过不断的修改CHADDR字段中的"MAC地址值"，进行反复的冒充不同用户，获取大量的P地址，直至DHCP服务器中地址池枯竭 - 漏洞分析：
√ DHCP服条器向客白端分配IP地址时，无法区分客户端的报文是不是恶意的 - DHCP Server服务拒绝攻击
5 服务拒绝攻击防范
DHCP Server服务拒绝攻击防范

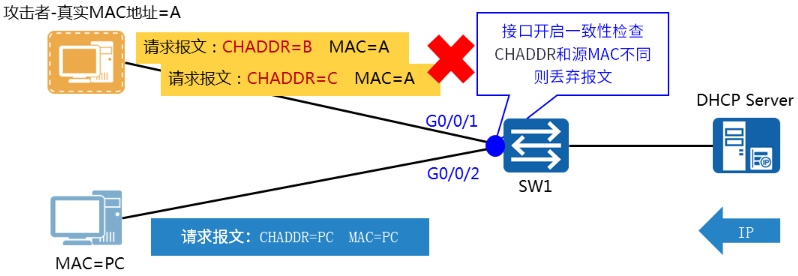

- DHCP Server服务拒绝攻击防范原理
DHCP Server服务拒绝攻击防范
- DHCP Server服务拒绝攻击防范
√ 交换机端口对接收的DHCP Request-请求报文进行一致性检查
√ 检查报文中源MAC地址与"CHADDR"字段是否相同
√ 如果二者相同，则转发报文
√ 如果二者不同，则丢弃报文
DHCP Snooping配置
- 在SW1上开启DHCP Snooping功能
√ 在端口下开启源MAC地址与报文中CHADDR字段的一致性检查
bash
[SW1]dhcp enable //全局下开启dhcp功能
[SW1]dhcp snooping enable //全局下开启dhcpsnooping功能
[SW1]interface G0/0/1
[SW1-G0/0/1]dhcp snooping check dhcp-chaddr enable //接口下开启一致性检查
[SW1]interface G0/0/2
[SW1-G0/0/2]dhcp snooping check dhcp-chaddr enable6 端口安全
端口安全
- 端口安全
√ 通过将接口学习到的动态MAC地址转换为安全MAC地址，阻止非法用户通过本接口和交换机通信，从而增强设备的安全性。
√ 接口开启端口安全功能时，接口上之前学习到的动态MAC地址表将被删除，之后学习到的MAC地址将变为安全动态MAC地址。
√ 开启端口安全后，默认情况下，端口只学习1个MAC地址，如果有多个用户通过一个设备接口接入，需要修改MAC地址限制数量。
安全MAC
- 安全MAC分类
√ 安全MAC地址分为：安全动态MAC、Sticky MAC与安全静态MAC - 安全动态MAC
√ 开启端口安全后，默认转换为安全动态MAC
√ 开启端口安全后，默认MAC地址表不会被老化
√ 但是设备重启后MAC地址表项会丢失，需要重新学习
√ 适合网络规模大，接入用户多，且用户主机变动频繁的网络环境 - Sticky MAC(粘性MAC)
√ 开启端口安全后，并且又开启Sticky MAC功能转换为Sticky MAC
√ MAC地址不会被老化，重启设备后MAC地址表项不会丢失
√ 适合接入用户少，且用户主机变动也少的网络环境 - 安全静态MAC
√ 开启端口安全时手工配置的静态MAC地址
√ MAC地址不会被老化，重启设备后MAC地址表项不会丢失
√ 适合接入用户少，且用户主机变动也少的网络环境
端口安全配置
- 端口安全配置
bash
[SW]interface G0/0/1
[SW-G0/0/1]port-security enable #开启端口安全功能
[SW-G0/0/1]port-security max-mac-num 2 #配置MAC学习限制数量
[SW-G0/0/1]display mac-address security #查看安全动态MAC地址
[SW-G0/0/1]port-security mac-address sticky #使用接口Sticky MAC功能
[SW-G0/0/1]display mac-address sticky #查看Sticky MAC表项NTD CAMPUS DAY01
配置DHCP Snooping 功能
配置DHCP Sercer服务拒绝攻击防范
配置端口安全
1 配置DHCP Snooping 功能
1.1 问题
1）部署两台DHCP服务器（基于全局的DHCP）
2）SW2-DHCP地址池网段：192.168.10.0/24
3）SW3-DHCP地址池网段：192.168.20.0/24
4）在SW1开启DHCP Snooping功能，配置信任端口，防止仿冒攻击
1.2 方案

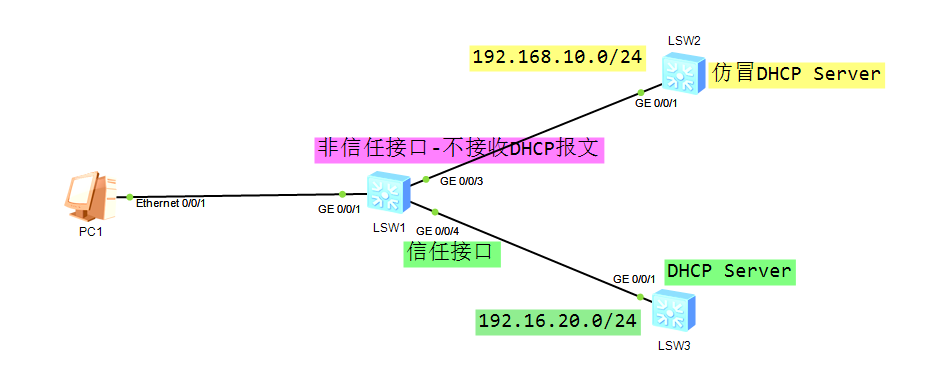

使用eNSP搭建实验环境，如图所示。
1.3 步骤
实现此案例需要按照如下步骤进行。
1）SW2配置DHCP服务器（仿冒）
bash
[SW2]dhcp enable
[SW2]ip pool ntd
[SW2-ip-pool-ntd]network 192.168.10.0 mask 24
[SW2-ip-pool-ntd]gateway-list 192.168.10.254
[SW2-ip-pool-ntd]dns-list 8.8.8.8
[SW2-ip-pool-ntd]quit
[SW2]int vlanif 1
[SW2-Vlanif1]ip address 192.168.10.254 24
[SW2-Vlanif1]dhcp select global2）SW3配置DHCP服务器
bash
[SW3]dhcp enable
[SW3]ip pool ntd
[SW3-ip-pool-ntd]network 192.168.20.0 mask 24
[SW3-ip-pool-ntd]gateway-list 192.168.20.254
[SW3-ip-pool-ntd]dns-list 8.8.8.8
[SW3-ip-pool-ntd]quit
[SW3]int vlanif 1
[SW3-Vlanif1]ip address 192.168.20.254 24
[SW3-Vlanif1]dhcp select global3）SW1开启DHCP Snooping，配置信任端口, 防止仿冒攻击
bash
[SW1]dhcp enable
[SW1]dhcp snooping enable #在全局下开启dhcp snooping功能
[SW1]int g0/0/1
[SW1-G0/0/1]dhcp snooping enable #连接用户的接口开启dhcp snooping
[SW1-G0/0/1]quit
[SW1]int g0/0/4

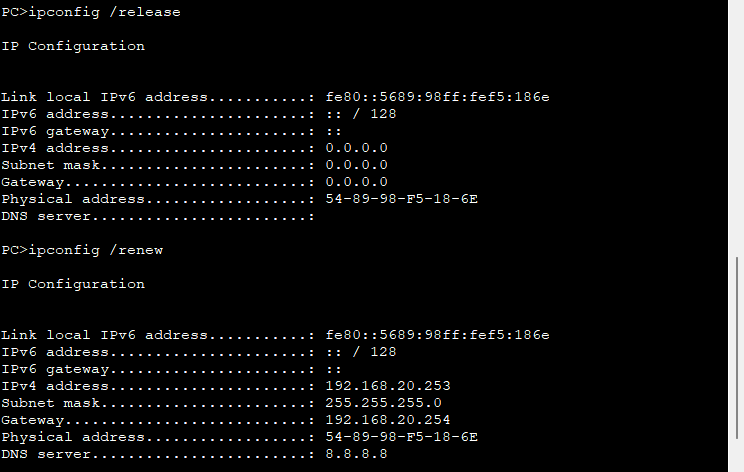

[SW1-G0/0/4]dhcp snooping trusted #在接口G0/0/4配置信任端口- 验证:通过DHCP获取IP地址
2 配置DHCP Sercer服务拒绝攻击防范
2.1 问题
1）部署一台DHCP服务器（基于全局的DHCP）
2）SW2-DHCP地址池网段：192.168.10.0/24
3）在SW1开启DHCP Snooping功能，配置端口一致性检查，防止服务拒绝攻击
2.2 方案

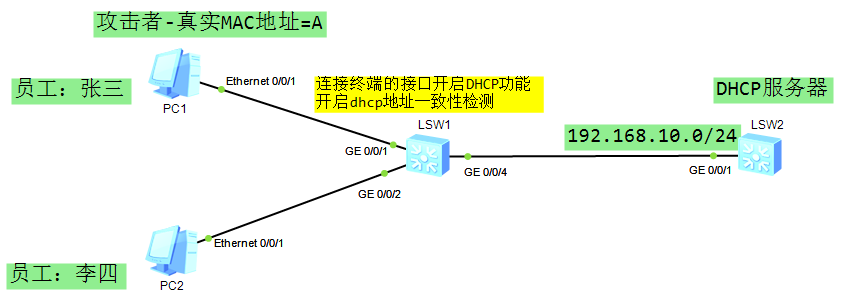

使用eNSP搭建实验环境，如图所示。
2.3 步骤
实现此案例需要按照如下步骤进行。
1）SW2配置DHCP服务器
bash
[SW2]dhcp enable
[SW2]ip pool ntd
[SW2-ip-pool-ntd]network 192.168.10.0 mask 24
[SW2-ip-pool-ntd]gateway-list 192.168.10.254
[SW2-ip-pool-ntd]dns-list 8.8.8.8
[SW2-ip-pool-ntd]quit
[SW2]int vlanif 1
[SW2-Vlanif1]ip address 192.168.10.254 24
[SW2-Vlanif1]dhcp select global2）SW1开启端口下开启一致性检查，防止服务拒绝攻击
bash
[SW1]dhcp enable
[SW1]dhcp snooping enable
[SW1]port-group group-member g0/0/1 g0/0/2
[SW1-port-group]dhcp snooping enable
[SW1-port-group]dhcp snooping check dhcp-chaddr enable #开启地址一致性检测
[SW1-port-group]quit
[SW1]int g0/0/4
[SW1-G0/0/4]dhcp snooping trusted #在接口G0/0/4配置信任端口3 配置端口安全
3.1 问题
1）PC1-4属于同一VLAN
2）网段192.168.1.0/24
3）开启端口安全功能
4）开启Sticky MAC功能
5）为了提高接入安全配置MAC地址学习限制数量为2，只允许两台PC与PC通信
6）验证PC1-3和PC4连通性
3.2 方案

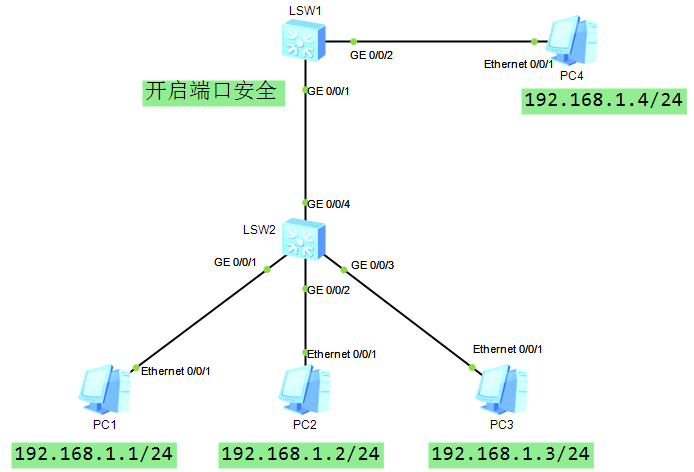

使用eNSP搭建实验环境，如图所示。
3.3 步骤
实现此案例需要按照如下步骤进行。
-
给4台PC分别配置好IP地址：192.168.1.1-192.168.1.4
-
配置端口安全-配置安全动态MAC表
bash
[SW1]int g0/0/1
[SW1-G0/0/1]port-security enable #开启端口安全
[SW1-G0/0/1]port-security max-mac-num 2 #允许学习的MAC地址数量
#验证
<SW1>display mac-address security #查看安全动态MAC地址
MAC address table of slot 0:
-------------------------------------------------------------------------------
MAC Address VLAN/ PEVLAN CEVLAN Port Type LSP/LSR-ID
VSI/SI MAC-Tunnel
-------------------------------------------------------------------------------
5489-9823-5f1a 1 - - GE0/0/1 security -
5489-983a-4f66 1 - - GE0/0/1 security -
-------------------------------------------------------------------------------

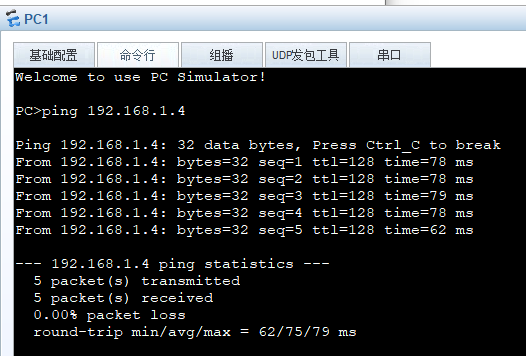

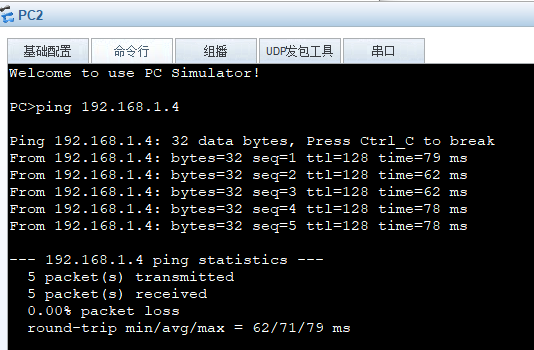

Total matching items on slot 0 displayed = 2 #测试PC1-3 和PC4的连通性配置端口安全-Sticky MAC地址表
bash
[SW1]int g0/0/1
[SW1-G0/0/1]port-security enable #开启端口安全
[SW1-G0/0/1]port-security max-mac-num 2 #允许学习的MAC地址数量
[SW1-G0/0/1]port-security mac-address sticky #配置粘性MAC地址表
#验证
<SW1>display mac-address sticky #显示粘性MAC地址表
MAC address table of slot 0:
-------------------------------------------------------------------------------
MAC Address VLAN/ PEVLAN CEVLAN Port Type LSP/LSR-ID
VSI/SI MAC-Tunnel
-------------------------------------------------------------------------------
5489-9823-5f1a 1 - - GE0/0/1 sticky -
5489-983a-4f66 1 - - GE0/0/1 sticky -
-------------------------------------------------------------------------------

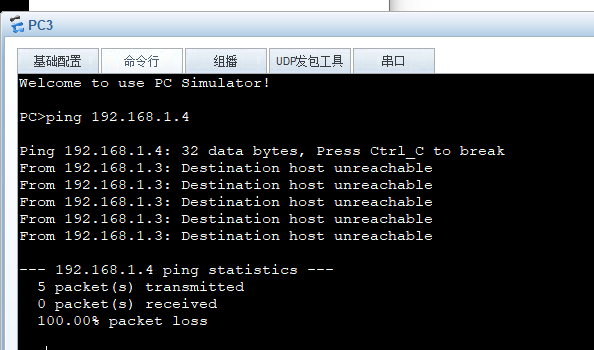

Total matching items on slot 0 displayed = 2 测试PC1-3 和PC4的连通性
