Qt-for-鸿蒙PC Slider 组件开源鸿蒙开发实践

📋 项目概述

本文档基于一个完整的 QSlider 项目，详细介绍了如何在 HarmonyOS 平台上使用 Qt 开发包含滑块（Slider）组件的应用程序。项目实现了 RGB 颜色选择器功能，通过三个独立的 Slider 控件控制红、绿、蓝三个颜色通道，实时显示混合后的颜色效果，展示了 Qt Quick Controls 2.15 在 HarmonyOS 平台上的实际应用。

项目地址：https://gitcode.com/szkygc/HarmonyOs_PC-PGC/blob/main/QSlider

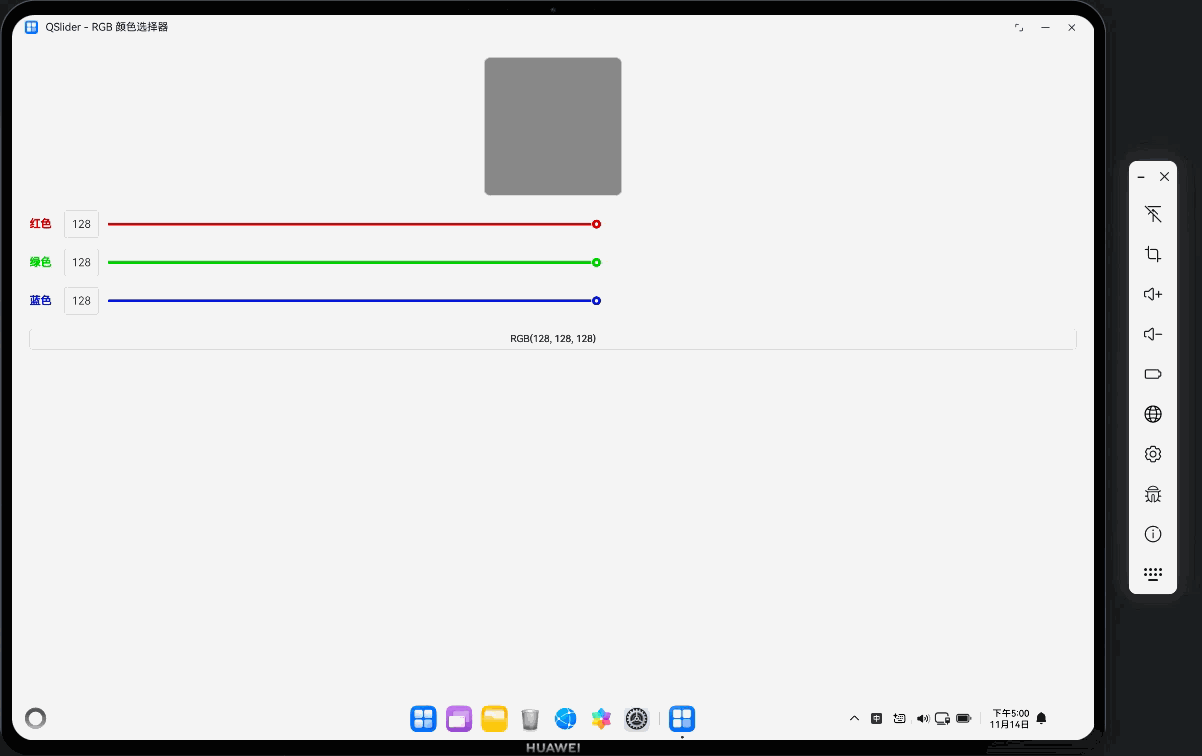

项目功能

✅ 三个独立的 Slider 控件（红、绿、蓝）
✅ 实时颜色预览（颜色显示区域）
✅ RGB 数值输入框（TextInput，支持双向绑定）
✅ RGB 数值显示（0-255）
✅ 自定义 Slider 样式（颜色主题）
✅ 完整的触摸交互支持
✅ 响应式布局，适配不同屏幕尺寸

原始项目对比

原始项目（Qt Widgets）：

使用 QWidget + QSlider + QLineEdit
使用 .ui 文件定义界面
C++ 代码处理信号槽连接

HarmonyOS 适配版本（Qt Quick）：

使用 ApplicationWindow + Slider + TextInput
使用 QML 声明式语法
JavaScript 处理逻辑和事件绑定

🎯 核心技术要点

1. HarmonyOS 入口函数：`qtmain()`

⚠️ 关键要点 ：HarmonyOS 真机上必须使用 qtmain() 而不是 main()！

cpp 复制代码

// ✅ 正确写法
extern "C" int qtmain(int argc, char **argv)
{
    // Qt 应用作为共享库加载，生命周期由 HarmonyOS 管理
    QGuiApplication app(argc, argv);
    QQmlApplicationEngine engine;
    engine.load(QUrl(QStringLiteral("qrc:/main.qml")));
    return app.exec();  // ⚠️ 重要：必须调用 exec() 启动事件循环
}

// ❌ 错误写法（桌面应用方式）
int main(int argc, char *argv[])
{
    // 这种方式在 HarmonyOS 上会导致应用无法正常启动
}

原因说明：

HarmonyOS 将 Qt 应用作为共享库（.so）加载
应用生命周期由 HarmonyOS 的 Ability 管理
qtmain() 是 HarmonyOS Qt 插件的标准入口点

2. OpenGL ES 表面格式配置

⚠️ 关键要点 ：必须在创建 QGuiApplication 之前配置 QSurfaceFormat！

cpp 复制代码

// Step 1: 配置 OpenGL ES 表面格式（必须在创建应用之前！）
QSurfaceFormat format;

// 设置 Alpha 通道（透明度）
format.setAlphaBufferSize(8);      // 8 位 Alpha 通道

// 设置颜色通道（RGBA 32 位真彩色）
format.setRedBufferSize(8);        // 8 位红色通道
format.setGreenBufferSize(8);      // 8 位绿色通道
format.setBlueBufferSize(8);       // 8 位蓝色通道

// 设置深度和模板缓冲区
format.setDepthBufferSize(24);     // 24 位深度缓冲
format.setStencilBufferSize(8);    // 8 位模板缓冲

// 指定渲染类型为 OpenGL ES（HarmonyOS要求）
format.setRenderableType(QSurfaceFormat::OpenGLES);

// 指定 OpenGL ES 版本为 3.0（推荐）
format.setVersion(3, 0);

// ⚠️ 关键：必须在创建 QGuiApplication 之前设置默认格式！
QSurfaceFormat::setDefaultFormat(format);

// Step 2: 创建 Qt 应用实例（必须在设置格式之后）
QCoreApplication::setAttribute(Qt::AA_UseOpenGLES);
QCoreApplication::setAttribute(Qt::AA_ShareOpenGLContexts);
QGuiApplication app(argc, argv);

配置说明：

OpenGL ES 3.0：HarmonyOS 推荐使用 OpenGL ES 3.0
RGBA 8-8-8-8：32 位真彩色，支持透明度
深度缓冲 24 位：用于 3D 渲染和层级管理
模板缓冲 8 位：用于复杂图形效果

3. QML Slider 组件使用

3.1 基础 Slider 定义

qml 复制代码

Slider {
    id: redSlider
    width: parent.width - 200
    height: parent.height
    from: 0
    to: 255
    value: redValue
    stepSize: 1

    onValueChanged: {
        redValue = Math.round(value)
        updateColor()
    }
}

3.2 自定义 Slider 样式

QML Slider 支持完全自定义样式，本项目为每个颜色通道设计了对应的主题样式：

qml 复制代码

Slider {
    id: redSlider
    from: 0
    to: 255
    value: redValue
    stepSize: 1

    // 自定义背景（进度条）
    background: Rectangle {
        x: redSlider.leftPadding
        y: redSlider.topPadding + redSlider.availableHeight / 2 - height / 2
        implicitWidth: 200
        implicitHeight: 8
        width: redSlider.availableWidth
        height: implicitHeight
        radius: 4
        color: "#E0E0E0"  // 未填充部分颜色

        // 已填充部分（显示对应颜色）
        Rectangle {
            width: redSlider.visualPosition * parent.width
            height: parent.height
            color: "#CC0000"  // 红色主题
            radius: 4
        }
    }

    // 自定义手柄（滑块）
    handle: Rectangle {
        x: redSlider.leftPadding + redSlider.visualPosition * (redSlider.availableWidth - width)
        y: redSlider.topPadding + redSlider.availableHeight / 2 - height / 2
        implicitWidth: 30
        implicitHeight: 30
        radius: 15
        color: redSlider.pressed ? "#AA0000" : "#CC0000"  // 按下时颜色加深
        border.color: "#FFFFFF"
        border.width: 2

        // 内部装饰
        Rectangle {
            anchors.centerIn: parent
            width: 10
            height: 10
            radius: 5
            color: "white"
        }
    }
}

样式设计要点：

背景进度条：未填充部分使用灰色，已填充部分使用对应颜色（红/绿/蓝）
手柄样式：圆形，按下时颜色加深，提供视觉反馈
触摸区域：确保手柄足够大（30x30px），便于触摸操作

4. TextInput 双向绑定实现

本项目的一个重要特性是实现了 Slider 和 TextInput 的双向绑定，用户既可以通过拖动 Slider 调整颜色，也可以直接在输入框中输入数值。

4.1 TextInput 定义

qml 复制代码

Rectangle {
    width: 100
    height: parent.height
    color: "white"
    border.color: redValueInput.activeFocus ? "#CC0000" : "#CCCCCC"
    border.width: redValueInput.activeFocus ? 3 : 2
    radius: 8

    TextInput {
        id: redValueInput
        anchors.fill: parent
        anchors.margins: 8
        verticalAlignment: TextInput.AlignVCenter
        horizontalAlignment: TextInput.AlignHCenter
        font.pixelSize: 32
        color: "#333333"
        selectByMouse: true
        inputMethodHints: Qt.ImhDigitsOnly  // 仅允许数字输入
        validator: IntValidator { bottom: 0; top: 255 }  // 范围验证

        text: redValue.toString()

        // 输入时实时更新
        onTextChanged: {
            var numValue = parseInt(text)
            if (!isNaN(numValue) && numValue >= 0 && numValue <= 255) {
                redValue = numValue
                redSlider.value = numValue
                updateColor()
            }
        }

        // 输入完成后的验证和修正
        onEditingFinished: {
            var numValue = parseInt(text)
            if (isNaN(numValue) || numValue < 0) {
                text = "0"
                redValue = 0
            } else if (numValue > 255) {
                text = "255"
                redValue = 255
            } else {
                redValue = numValue
            }
            redSlider.value = redValue
            updateColor()
        }
    }
}

4.2 Slider 到 TextInput 的同步

qml 复制代码

Slider {
    id: redSlider
    // ...
    onValueChanged: {
        redValue = Math.round(value)
        // ⚠️ 关键：只在输入框没有焦点时更新，避免输入时冲突
        if (!redValueInput.activeFocus) {
            redValueInput.text = redValue.toString()
        }
        updateColor()
    }
}

双向绑定要点：

输入验证 ：使用 IntValidator 限制输入范围为 0-255
实时更新：输入时实时更新 Slider 和颜色
焦点管理：Slider 更新输入框时检查焦点状态，避免输入冲突
输入完成验证 ：onEditingFinished 处理无效值，自动修正

5. RGB 颜色管理

5.1 颜色值属性定义

qml 复制代码

ApplicationWindow {
    // RGB 颜色值（0-255）
    property int redValue: 128
    property int greenValue: 128
    property int blueValue: 128

    // 更新颜色显示函数
    function updateColor() {
        var colorStr = "rgb(" + redValue + "," + greenValue + "," + blueValue + ")"
        console.log("QSlider: RGB颜色更新:", colorStr)
        colorDisplay.color = Qt.rgba(
            redValue / 255.0,
            greenValue / 255.0,
            blueValue / 255.0,
            1.0
        )
    }
}

5.2 颜色显示区域

qml 复制代码

Rectangle {
    id: colorDisplay
    width: Math.min(parent.width, 400)
    height: Math.min(parent.width, 400)
    anchors.horizontalCenter: parent.horizontalCenter
    radius: 20
    border.color: "#CCCCCC"
    border.width: 3
    color: Qt.rgba(redValue / 255.0, greenValue / 255.0, blueValue / 255.0, 1.0)
}

颜色转换说明：

QML 的 Qt.rgba() 函数接受 0.0-1.0 范围的浮点数
RGB 值范围是 0-255，需要除以 255.0 进行转换
颜色实时更新，提供即时视觉反馈

6. ⚠️ 关键配置：deviceTypes 必须包含 "2in1"

这是本文档最重要的发现！

在 entry/src/main/module.json5 文件中，deviceTypes 必须包含 "2in1"：

json5 复制代码

{
  "module": {
    "name": "entry",
    "type": "entry",
    "deviceTypes": [
      "default",
      "tablet",
      "2in1"  // ⚠️ 必须添加！否则打包会失败
    ],
    // ...
  }
}

错误信息：

复制代码

hvigor ERROR: Failed :entry:default@PackageHap...
Ohos BundleTool [Error]: 10011001 Parse and check args invalid in hap mode.
Error Message: --json-path must be the config.json file or module.json file.

原因分析：

HarmonyOS PC 设备（如 MateBook）被识别为 "2in1" 设备类型
如果 deviceTypes 中缺少 "2in1"，打包工具无法正确识别配置文件路径
这会导致打包失败，即使应用能在真机上运行

最佳实践：

json5 复制代码

"deviceTypes": [
  "default",   // 手机
  "tablet",    // 平板
  "2in1"       // ⚠️ PC/2合1设备（必须添加！）
]

🐛 常见问题与解决方案

问题 1：应用启动后点击无响应

症状：界面显示正常，但所有交互（点击、触摸）都没有反应。

原因：

窗口未激活
事件循环未启动
焦点管理问题

解决方案：

cpp 复制代码

// main.cpp - 确保窗口激活
QQuickWindow* window = qobject_cast<QQuickWindow*>(obj);
if (window) {
    window->show();
    window->raise();
    window->requestActivate();  // 请求激活窗口
}

qml 复制代码

// main.qml - ApplicationWindow 激活
Component.onCompleted: {
    root.show()
    root.requestActivate()
    console.log("Window active:", root.active)
}

问题 2：Slider 无法拖动

症状：Slider 显示正常，但无法拖动调整数值。

原因：

窗口未激活，无法接收触摸事件
Slider 被其他组件遮挡
enabled 属性设置为 false

解决方案：

qml 复制代码

Slider {
    id: redSlider
    enabled: true  // 确保启用
    // ...

    // 确保 Slider 在正确的层级
    z: 10
}

问题 3：TextInput 输入无效

症状：在输入框中输入数值，但 Slider 和颜色不更新。

原因：

输入验证失败
双向绑定逻辑错误
焦点管理问题

解决方案：

qml 复制代码

TextInput {
    id: redValueInput
    validator: IntValidator { bottom: 0; top: 255 }  // 确保验证器正确

    onTextChanged: {
        var numValue = parseInt(text)
        // 确保数值在有效范围内
        if (!isNaN(numValue) && numValue >= 0 && numValue <= 255) {
            redValue = numValue
            redSlider.value = numValue
            updateColor()
        }
    }

    onEditingFinished: {
        // 输入完成后进行修正
        var numValue = parseInt(text)
        if (isNaN(numValue) || numValue < 0) {
            text = "0"
            redValue = 0
        } else if (numValue > 255) {
            text = "255"
            redValue = 255
        }
        redSlider.value = redValue
        updateColor()
    }
}

问题 4：颜色显示不正确

症状：Slider 和输入框的值都正确，但颜色显示区域的颜色不对。

原因：

RGB 值范围转换错误（应该是 0-255 转 0.0-1.0）
颜色更新函数未调用
属性绑定问题

解决方案：

qml 复制代码

// ✅ 正确：除以 255.0 转换为浮点数
color: Qt.rgba(redValue / 255.0, greenValue / 255.0, blueValue / 255.0, 1.0)

// ❌ 错误：直接使用整数值
color: Qt.rgba(redValue, greenValue, blueValue, 1.0)  // 会导致颜色错误

问题 5：打包失败 - json-path 错误

症状：

复制代码

hvigor ERROR: Failed :entry:default@PackageHap...
Error Message: --json-path must be the config.json file or module.json file.

原因：module.json5 中的 deviceTypes 缺少 "2in1"。

解决方案：

json5 复制代码

// entry/src/main/module.json5
{
  "module": {
    "deviceTypes": [
      "default",
      "tablet",
      "2in1"  // ⚠️ 必须添加！
    ]
  }
}

💡 最佳实践

1. Slider 自定义样式

qml 复制代码

Slider {
    // 自定义背景进度条
    background: Rectangle {
        // 未填充部分
        color: "#E0E0E0"

        // 已填充部分（显示主题色）
        Rectangle {
            width: slider.visualPosition * parent.width
            color: "#主题色"
        }
    }

    // 自定义手柄
    handle: Rectangle {
        implicitWidth: 30  // 确保触摸区域足够大
        implicitHeight: 30
        radius: 15
        color: slider.pressed ? "#深色" : "#正常色"
    }
}

2. TextInput 双向绑定

qml 复制代码

// ✅ 正确：检查焦点状态，避免冲突
Slider {
    onValueChanged: {
        if (!textInput.activeFocus) {
            textInput.text = value.toString()
        }
    }
}

TextInput {
    onTextChanged: {
        var numValue = parseInt(text)
        if (!isNaN(numValue) && numValue >= min && numValue <= max) {
            slider.value = numValue
        }
    }

    onEditingFinished: {
        // 输入完成后验证和修正
    }
}

3. 颜色值管理

qml 复制代码

// 使用属性存储 RGB 值
property int redValue: 128
property int greenValue: 128
property int blueValue: 128

// 统一更新函数
function updateColor() {
    colorDisplay.color = Qt.rgba(
        redValue / 255.0,
        greenValue / 255.0,
        blueValue / 255.0,
        1.0
    )
}

4. 触摸优化

qml 复制代码

Slider {
    // 确保触摸区域足够大
    height: 80  // 至少 44px，推荐 60-80px

    handle: Rectangle {
        implicitWidth: 30  // 手柄大小
        implicitHeight: 30
    }
}

TextInput {
    // 输入框也要足够大
    height: 80
    font.pixelSize: 32  // 字体大小适中
}

5. 响应式布局

qml 复制代码

Column {
    anchors.fill: parent
    anchors.margins: 50
    spacing: 40

    // 颜色显示区域自适应
    Rectangle {
        width: Math.min(parent.width, 400)
        height: Math.min(parent.width, 400)
        anchors.horizontalCenter: parent.horizontalCenter
    }

    // Slider 自适应宽度
    Slider {
        width: parent.width - 200  // 减去标签和输入框宽度
    }
}

📊 项目结构

复制代码

QSlider/
├── AppScope/
│   └── app.json5              # 应用配置
├── entry/
│   ├── build-profile.json5    # 构建配置
│   ├── src/
│   │   ├── main/
│   │   │   ├── cpp/
│   │   │   │   ├── main.cpp   # C++ 入口（qtmain）
│   │   │   │   ├── main.qml   # QML UI
│   │   │   │   ├── qml.qrc    # 资源文件
│   │   │   │   └── CMakeLists.txt
│   │   │   ├── module.json5   # ⚠️ 必须包含 "2in1"
│   │   │   └── ets/           # ArkTS 代码
│   │   └── ohosTest/
│   └── libs/                   # Qt 库文件
└── build-profile.json5        # 根构建配置

🔧 构建配置要点

CMakeLists.txt

cmake 复制代码

cmake_minimum_required(VERSION 3.5.0)
project(QSlider)

set(CMAKE_AUTOMOC ON)
set(CMAKE_AUTOUIC ON)
set(CMAKE_AUTORCC ON)

list(APPEND CMAKE_FIND_ROOT_PATH ${QT_PREFIX})

find_package(QT NAMES Qt5 Qt6 REQUIRED COMPONENTS Core Widgets)
find_package(Qt${QT_VERSION_MAJOR} REQUIRED COMPONENTS
    Concurrent Gui Network Qml Quick QuickControls2
    Widgets QuickTemplates2 QmlWorkerScript)

add_library(entry SHARED main.cpp qml.qrc)

target_link_libraries(entry PRIVATE
    Qt${QT_VERSION_MAJOR}::Concurrent
    Qt${QT_VERSION_MAJOR}::Core
    Qt${QT_VERSION_MAJOR}::Gui
    Qt${QT_VERSION_MAJOR}::Qml
    Qt${QT_VERSION_MAJOR}::Quick
    Qt${QT_VERSION_MAJOR}::Widgets
    Qt${QT_VERSION_MAJOR}::QuickControls2
    Qt${QT_VERSION_MAJOR}::QuickTemplates2
    Qt${QT_VERSION_MAJOR}::QmlWorkerScript
    Qt${QT_VERSION_MAJOR}::QOpenHarmonyPlatformIntegrationPlugin  # HarmonyOS 插件
)

build-profile.json5

json5 复制代码

{
  "apiType": "stageMode",
  "buildOption": {
    "externalNativeOptions": {
      "path": "./src/main/cpp/CMakeLists.txt",
      "arguments": "-DQT_PREFIX=/path/to/QtForOpenHarmony",
      "abiFilters": ["arm64-v8a"]
    }
  }
}

📚 参考资源

Qt 官方文档

HarmonyOS 文档

🎉 总结

通过本项目的开发实践，我们总结了以下关键要点：

✅ 必须使用 qtmain() 作为入口函数 ，而不是 main()
✅ OpenGL ES 配置必须在创建应用之前完成
✅ deviceTypes 必须包含 "2in1"，否则打包会失败
✅ Slider 支持完全自定义样式，可以创建美观的主题效果
✅ TextInput 和 Slider 可以实现双向绑定，提供更好的用户体验
✅ 颜色值转换要注意范围（0-255 转 0.0-1.0）
✅ 触摸设备需要足够大的触摸区域（至少 44px，推荐 60-80px）
✅ 确保窗口激活和焦点管理，保证事件正常接收

这些经验对于在 HarmonyOS 平台上开发 Qt 应用至关重要，特别是涉及用户交互和自定义样式的场景。希望本文档能帮助开发者避免常见陷阱，快速上手 Qt for HarmonyOS 开发。

Qt-for-鸿蒙PC Slider 组件开源鸿蒙开发实践

📋 项目概述

项目功能

原始项目对比

🎯 核心技术要点

1. HarmonyOS 入口函数：qtmain()

2. OpenGL ES 表面格式配置

3. QML Slider 组件使用

3.1 基础 Slider 定义

3.2 自定义 Slider 样式

4. TextInput 双向绑定实现

4.1 TextInput 定义

4.2 Slider 到 TextInput 的同步

5. RGB 颜色管理

5.1 颜色值属性定义

5.2 颜色显示区域

6. ⚠️ 关键配置：deviceTypes 必须包含 "2in1"

🐛 常见问题与解决方案

问题 1：应用启动后点击无响应

问题 2：Slider 无法拖动

问题 3：TextInput 输入无效

问题 4：颜色显示不正确

问题 5：打包失败 - json-path 错误

💡 最佳实践

1. Slider 自定义样式

2. TextInput 双向绑定

3. 颜色值管理

4. 触摸优化

5. 响应式布局

📊 项目结构

🔧 构建配置要点

CMakeLists.txt

build-profile.json5

📚 参考资源

Qt 官方文档

HarmonyOS 文档

🎉 总结

1. HarmonyOS 入口函数：`qtmain()`
