FreeRTOS内核：核心数据结构与任务切换原理解析

在嵌入式开发领域，实时操作系统（RTOS）是实现复杂任务调度的核心工具，而FreeRTOS以其轻量、可裁剪、高移植性的特点，成为众多开发者的首选。本文将从RTOS基础概念入手，深入剖析FreeRTOS的核心数据结构（任务控制块、列表与列表项），并结合源码详解任务切换的底层实现，带大家看透FreeRTOS的运行本质。

一、RTOS与FreeRTOS基础认知

1.1 什么是RTOS？

RTOS（Real Time Operation System，实时操作系统）是一种能够保证任务在规定时间内完成响应的操作系统，核心优势在于和。与裸机开发的"顺序执行+中断"模式不同，RTOS通过内核调度，让多个任务"并发"运行，大幅提升系统的复杂度和可靠性。

1.2 FreeRTOS的核心特性

FreeRTOS作为一款经典的轻量级RTOS，具备以下关键特性，使其在嵌入式领域广泛应用：

FreeRTOS的内核支持抢占式，合作式和时间片调度。
SafeRTOS衍生自FreeRTOS，SafeRTOS在代码完整性上相比FreeRTOS更胜一筹。
提供了一个用于低功耗的Tickless模式。
系统的组件在创建时可以选择动态或者静态的RAM，比如任务，消息队列，信号量，软件定时器等等。
已经超过30种架构的芯片进行了移植。
FreeRTOS-MPU支持Corex-M系列的MPU单元。
FreeRTOS系统简单，小巧，易用，通常情况下内核占用4K-9K字节的空间。
高可移植性，代码主要C语言编写。
支持实时任务和协程。
任务和任务，任务与中断之间可以使用任务通知，消息队列，二值信号量，数值型信号量，递归互斥信号量和互斥信号量进行通信和同步。
创新的事件组。
具有优先级继承特性的互斥信号量。
高效的软件定时器。
强大的跟踪执行功能。
堆栈溢出检测功能。
任务数量不限。
任务优先级不限。

二、FreeRTOS核心数据结构解析

2.1 任务控制块（TCB）

任务控制块（Task Control Block，TCB）是FreeRTOS中描述任务属性的核心结构体，每个任务对应一个TCB，内核通过TCB管理任务的状态、优先级、栈等关键信息。以下是简化后的TCB结构及核心字段解析：

复制代码

typedef struct tskTaskControlBlock
{
    volatile StackType_t    *pxTopOfStack;    /* 任务栈顶指针（TCB第一个成员） */
    ListItem_t              xStateListItem;   /* 任务状态列表项（关联状态列表） */
    ListItem_t              xEventListItem;   /* 事件列表项（关联事件列表） */
    UBaseType_t             uxPriority;       /* 任务优先级（0为最低，数值越大优先级越高） */
    StackType_t             *pxStack;         /* 任务栈起始地址 */
    char                    pcTaskName[ configMAX_TASK_NAME_LEN ]; /* 任务名称（调试用） */
    #if ( configUSE_MUTEXES == 1 )
        UBaseType_t         uxBasePriority;   /* 基础优先级（用于优先级继承） */
        UBaseType_t         uxMutexesHeld;    /* 持有互斥信号量数量 */
    #endif
    /* 其他可选字段：临界区嵌套计数、运行时间统计、任务通知状态等 */
} tskTCB;

核心字段作用详解：

：指向任务栈的栈顶，是TCB的第一个成员，------任务切换时需通过该指针保存/恢复寄存器状态；
：将任务链接到内核的"状态列表"（如就绪列表、阻塞列表），通过该列表项标识任务当前状态；
：当任务等待某个事件（如信号量、消息队列）时，通过该列表项链接到对应的"事件列表"；
：任务的运行优先级，FreeRTOS调度器优先执行高优先级任务；
：指向任务栈的起始地址，栈的大小在创建任务时指定，用于存储任务的局部变量、寄存器值等。

2.2 列表与列表项

FreeRTOS通过"列表（List）"和"列表项（ListItem）"实现高效的任务管理，本质是一种结构。列表用于组织具有相同状态的任务（如就绪列表管理所有就绪任务），列表项则是任务与列表的"连接桥梁"（每个任务的TCB中包含列表项）。

2.2.1 列表（List）结构

列表是管理列表项的容器，核心字段包括列表项计数、遍历指针和尾标记：

复制代码

typedef struct xLIST
{
    configLIST_VOLATILE UBaseType_t uxNumberOfItems; /* 列表中列表项数量 */
    ListItem_t * configLIST_VOLATILE pxIndex;         /* 列表遍历指针 */
    MiniListItem_t xListEnd;                          /* 列表尾标记（始终在末尾） */
} List_t;

关键字段说明：

：记录列表中有效列表项的数量（不包含尾标记xListEnd）；
：用于遍历列表的指针，简化列表项的访问；
：列表的尾标记（MiniListItem_t是精简版列表项），其xItemValue设为最大值（portMAX_DELAY），确保始终位于列表末尾，简化边界判断。

2.2.2 列表项（ListItem）结构

列表项是链接到列表的节点，每个列表项关联一个"所有者"（通常是TCB），核心结构如下：

复制代码

struct xLIST_ITEM
{
    configLIST_VOLATILE TickType_t xItemValue; /* 列表项排序值 */
    struct xLIST_ITEM * configLIST_VOLATILE pxNext; /* 下一个列表项指针 */
    struct xLIST_ITEM * configLIST_VOLATILE pxPrevious; /* 上一个列表项指针 */
    void * pvOwner; /* 列表项所有者（通常指向TCB） */
    void * configLIST_VOLATILE pvContainer; /* 列表项所在的列表 */
};
typedef struct xLIST_ITEM ListItem_t;

关键字段说明：

：列表项的排序值，列表按该值------就绪列表中该值为任务优先级，延时列表中为任务唤醒的系统节拍数；
：双向链表指针，实现列表项的前后关联；
：指向列表项的所有者，对于任务状态列表项，此处指向任务的TCB；
：指向列表项所在的列表，快速定位列表项所属容器。

2.2.3 列表的核心操作

列表的核心操作包括初始化、列表项插入和遍历，这些操作是任务状态切换的基础。

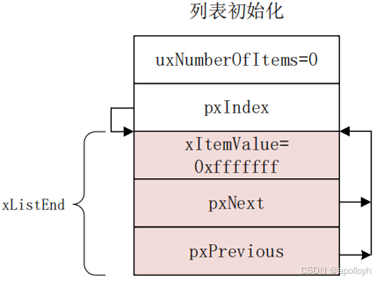

1. 列表初始化（vListInitialise）

初始化列表时，将尾标记xListEnd的前后指针指向自身，形成空的双向循环链表，遍历指针pxIndex指向尾标记：```

复制代码

void vListInitialise( List_t * const pxList )
{
    pxList->pxIndex = ( ListItem_t * ) &( pxList->xListEnd ); /* 遍历指针指向尾标记 */
    pxList->xListEnd.xItemValue = portMAX_DELAY; /* 尾标记排序值设为最大值 */
    pxList->xListEnd.pxNext = ( ListItem_t * ) &( pxList->xListEnd ); /* 尾标记自环 */
    pxList->xListEnd.pxPrevious = ( ListItem_t * ) &( pxList->xListEnd );
    pxList->uxNumberOfItems = 0U; /* 列表项数量初始化为0 */
}

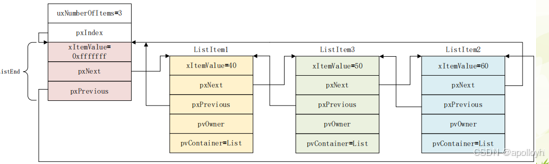

2. 列表项插入（vListInsert）

列表项插入采用的方式，相同排序值的列表项插入到已有项之后（确保同优先级任务的时间片调度）。核心逻辑是先判断插入值是否为尾标记专用的最大值，再找到对应插入位置并修改链表指针，以下是完整函数解析：

复制代码

void vListInsert( List_t * const pxList, ListItem_t * const pxNewListItem )
{
    ListItem_t *pxIterator;
    const TickType_t xValueOfInsertion = pxNewListItem->xItemValue; /* 获取待插入项的排序值 */

    /* 查找插入位置：从列表的pxIndex开始，找到第一个xItemValue大于插入值的项 */
    if( xValueOfInsertion == portMAX_DELAY )
    {
        /* 若插入值为最大值（通常是尾标记），直接插入到尾标记的前面 */
        pxIterator = pxList->xListEnd.pxPrevious;
    }
    else
    {
        /* 遍历列表，找到第一个排序值大于插入值的项 */
        for( pxIterator = ( ListItem_t * ) &( pxList->xListEnd );
             pxIterator->pxNext->xItemValue <= xValueOfInsertion;
             pxIterator = pxIterator->pxNext )
        {
            /* 空循环，仅通过for循环条件移动指针 */
        }
    }

    /* 插入新项：调整前后项的指针关系 */
    pxNewListItem->pxNext = pxIterator->pxNext;       /* 新项的后继 = 找到的项的后继 */
    pxNewListItem->pxPrevious = pxIterator;           /* 新项的前驱 = 找到的项 */
    pxIterator->pxNext->pxPrevious = pxNewListItem;   /* 找到的项的后继的前驱 = 新项 */
    pxIterator->pxNext = pxNewListItem;               /* 找到的项的后继 = 新项 */

    /* 将新项所属的列表指针指向当前列表 */
    pxNewListItem->pxContainer = pxList;

    /* 列表项数量加1 */
    ( pxList->uxNumberOfItems )++;
}

3.列表项末尾插入（vListInsertEnd）

前文中的vListInsert是"按排序值有序插入"，而FreeRTOS还提供了另一种插入方式------vListInsertEnd（末尾插入）。从函数名可直观判断，它不关注排序值，仅将列表项插入到特定位置，这一特性在"同优先级任务调度"中至关重要。

复制代码

void vListInsertEnd( List_t * const pxList, ListItem_t * const pxNewListItem )
{
ListItem_t * const pxIndex = pxList->pxIndex;

    /* 完整性校验（仅在开启configASSERT时生效） */
    listTEST_LIST_INTEGRITY( pxList );
    listTEST_LIST_ITEM_INTEGRITY( pxNewListItem );

    /* 插入逻辑：将新项插入到pxIndex的前驱位置 */
    pxNewListItem->pxNext = pxIndex;
    pxNewListItem->pxPrevious = pxIndex->pxPrevious;

    /* 覆盖率测试延迟（仅测试用） */
    mtCOVERAGE_TEST_DELAY();

    pxIndex->pxPrevious->pxNext = pxNewListItem;
    pxIndex->pxPrevious = pxNewListItem;

    /* 记录项所属列表 */
    pxNewListItem->pvContainer = ( void * ) pxList;

    /* 列表项计数加1 */
    ( pxList->uxNumberOfItems )++;
}

4.列表遍历

复制代码

#define listGET_OWNER_OF_NEXT_ENTRY( pxTCB, pxList )                                        \
{                                                                                           \
List_t * const pxConstList = ( pxList );                                                    \
    /* 移动遍历指针到下一项，跳过尾标记 */                                                  \
    ( pxConstList )->pxIndex = ( pxConstList )->pxIndex->pxNext;                            \
    if( ( void * ) ( pxConstList )->pxIndex == ( void * ) &( ( pxConstList )->xListEnd ) )  \
    {                                                                                       \
        ( pxConstList )->pxIndex = ( pxConstList )->pxIndex->pxNext;                        \
    }                                                                                       \
    /* 从当前列表项中取出任务控制块 */                                                        \
    ( pxTCB ) = ( pxConstList )->pxIndex->pvOwner;                                          \
}

2.3 任务就绪队列

FreeRTOS的任务调度本质是"从就绪队列中选择最高优先级的就绪任务并执行"，而就绪队列正是通过"列表数组"实现的------每个优先级对应一个列表，存储该优先级的所有就绪任务。

2.3.1 就绪队列的定义

复制代码

#define configMAX_PRIORITIES                      (32)  // 最大优先级数（用户可配置）
List_t pxReadyTasksLists[configMAX_PRIORITIES ];  // 就绪队列数组

2.3.2 就绪队列的初始化(prvInitialiseTaskLists)

复制代码

static void prvInitialiseTaskLists( void )
{
UBaseType_t uxPriority;

    // 初始化所有优先级的就绪队列
    for( uxPriority = 0U; uxPriority < configMAX_PRIORITIES; uxPriority++ )
    {
        vListInitialise( &( pxReadyTasksLists[ uxPriority ] ) );
    }

    // 初始化延迟任务队列、待就绪队列等
    vListInitialise( &xDelayedTaskList1 );
    vListInitialise( &xDelayedTaskList2 );
    vListInitialise( &xPendingReadyList );

    // 初始化任务删除等待队列（开启INCLUDE_vTaskDelete时生效）
    #if ( INCLUDE_vTaskDelete == 1 )
    {
        vListInitialise( &xTasksWaitingTermination );
    }
    #endif

    // 初始化任务挂起队列（开启INCLUDE_vTaskSuspend时生效）
    #if ( INCLUDE_vTaskSuspend == 1 )
    {
        vListInitialise( &xSuspendedTaskList );
    }
    #endif

    // 初始化延迟任务队列指针（双队列用于处理溢出）
    pxDelayedTaskList = &xDelayedTaskList1;
    pxOverflowDelayedTaskList = &xDelayedTaskList2;
}

2.4 任务切换

调度器选择好下一个要执行的任务后，需要通过"任务切换"动作将CPU控制权交给新任务。这一过程涉及软件触发 和硬件异常处理 ，核心代码是vPortYield（触发切换）和xPortPendSVHandler（PendSV异常处理函数）。

2.4.1 触发任务切换（vPortYield）

复制代码

void vPortYield( void )
{
    /* 写入PendSV控制位，请求上下文切换 */
    *( portNVIC_INT_CTRL ) = portNVIC_PENDSVSET;

    /* 内存屏障指令，确保操作生效 */
    __dsb( portSY_FULL_READ_WRITE );
    __isb( portSY_FULL_READ_WRITE );
}

这是一个软件触发任务切换的接口，核心动作仅一行：向ARM Cortex-M内核的NVIC_INT_CTRL（中断控制寄存器）写入portNVIC_PENDSVSET（PendSV异常挂起位）。

后续的__dsb（数据同步屏障）和__isb（指令同步屏障）是内存屏障指令，用于防止编译器或CPU乱序执行导致PendSV触发延迟，确保触发动作的可靠性。

2.4.2 执行任务切换（xPortPendSVHandler）

当PendSV异常被挂起后，CPU在当前指令执行完毕后会进入异常处理函数xPortPendSVHandler（汇编实现，因需直接操作CPU寄存器）。该函数的核心是"保存当前任务上下文→加载新任务上下文"。

复制代码

__asm void xPortPendSVHandler( void )
{
    extern uxCriticalNesting;
    extern pxCurrentTCB;
    extern vTaskSwitchContext;

    PRESERVE8  ; 确保栈对齐

    mrs r0, psp  ; 读取进程栈指针（任务使用进程栈）
    isb

    ; 获取当前任务控制块指针
    ldr r3, =pxCurrentTCB
    ldr r2, [r3]

    ; 若任务使用FPU，保存FPU寄存器（Cortex-M4支持）
    tst r14, #0x10
    it eq
    vstmdbeq r0!, {s16-s31}

    ; 保存当前任务核心寄存器（r4-r11、r14）
    stmdb r0!, {r4-r11, r14}

    ; 将更新后的栈指针存入当前任务控制块
    str r0, [r2]

    ; 调用任务切换上下文函数，选择新任务
    stmdb sp!, {r3}
    mov r0, #configMAX_SYSCALL_INTERRUPT_PRIORITY
    msr basepri, r0
    dsb
    isb
    bl vTaskSwitchContext  ; 核心：选择新任务，更新pxCurrentTCB
    mov r0, #0
    msr basepri, r0
    ldmia sp!, {r3}

    ; 从新任务控制块中读取栈指针
    ldr r1, [r3]
    ldr r0, [r1]

    ; 恢复新任务核心寄存器
    ldmia r0!, {r4-r11, r14}

    ; 若新任务使用FPU，恢复FPU寄存器
    tst r14, #0x10
    it eq
    vldmiaeq r0!, {s16-s31}

    ; 更新进程栈指针，完成上下文切换
    msr psp, r0
    isb

    ; 异常返回，执行新任务
    bx r14
}

汇编代码看似复杂，核心逻辑可拆解为"保存旧任务→选择新任务→恢复新任务"三步：

保存当前任务上下文 ：读取进程栈指针（psp，Cortex-M中任务运行在进程栈）。
若任务使用FPU（浮点运算单元），保存FPU寄存器（s16-s31）。
保存任务的核心寄存器（r4-r11，这些寄存器需任务自行保存）和链接寄存器（r14）。
将更新后的栈指针存入当前任务控制块（pxCurrentTCB），确保下次恢复时能找到正确的栈位置。
选择新任务 ：调用vTaskSwitchContext函数（前文解析的"遍历就绪队列选择最高优先级任务"），更新全局变量pxCurrentTCB为新任务控制块。
恢复新任务上下文：从新任务控制块中读取栈指针，恢复核心寄存器和FPU寄存器（若有）。
更新进程栈指针（psp）为新任务的栈指针。
执行bx r14（异常返回），CPU从新任务的栈中读取程序计数器（pc），开始执行新任务。
