Simulink混合动力汽车（HEV）建模与仿真

一、混合动力系统架构设计

1. 典型架构选择

架构类型	特点	适用场景	Simulink实现要点
P2并联	电机位于发动机与变速箱之间，支持纯电/混动模式切换	城市通勤+高速工况	需构建离合器控制模块和转矩分配逻辑
串联增程	发动机仅发电，电机独立驱动	长途续航需求	需集成APU发电模型和SOC维持策略
混联式	功率分流+机械耦合	全工况优化	需设计行星齿轮动力学模型

参考代码 Simulink中的混合动力汽车模型 www.youwenfan.com/contentcsl/78760.html

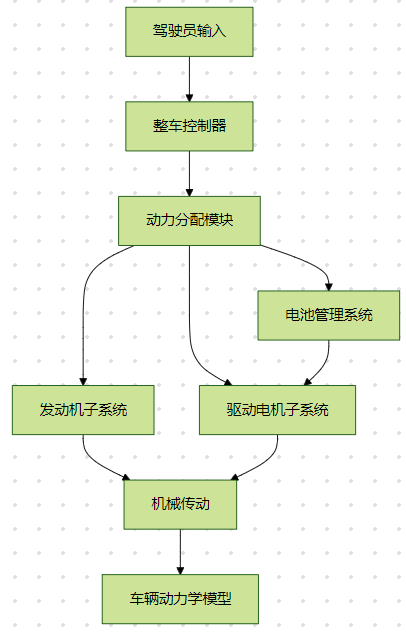

2. 系统级架构图

二、核心子系统建模

1. 动力系统建模

matlab 复制代码

%% 发动机模型（Simscape实现）
model EngineModel
  parameters
    P_max = 80e3; % 最大功率(W)
    torque_map = readtable('engine_map.csv'); % 扭矩-转速特性表
  end
  inputs
    Throttle; % 节气门开度(0-1)
    Speed;    % 发动机转速(rpm)
  end
  outputs
    Torque;   % 输出扭矩(Nm)
    FuelFlow; % 燃油消耗率(g/s)
  equations
    Torque = interp1(torque_map.Speed, torque_map.Torque, Speed) * Throttle;
    FuelFlow = 0.0001 * Torque^2 * Speed / 60; % 简化燃油模型
  end
end

2. 电机驱动系统

matlab 复制代码

%% 永磁同步电机模型
model PMSM_Driver
  parameters
    R_s = 0.01;     % 定子电阻(Ω)
    L_d = 0.001;    % d轴电感(H)
    L_q = 0.0012;   % q轴电感(H)
    pole_pairs = 4; % 极对数
  end
  inputs
    I_d; % d轴电流(A)
    I_q; % q轴电流(A)
    Speed; % 转速(rpm)
  outputs
    Torque; % 输出扭矩(Nm)
    Speed;  % 实际转速(rpm)
  equations
    Idq = [I_d; I_q];
    Torque = 1.5 * pole_pairs * (L_d - L_q) * Idq(1)*Idq(2);
    dSpeed = (Torque - 0.01*Speed)/J; % J为转动惯量
  end
end

3. 电池管理系统

matlab 复制代码

%% 锂电池SOC估算模型
model Battery_SOC
  parameters
    Q_nom = 60;     % 标称容量(Ah)
    V_nom = 400;    % 标称电压(V)
    R_0 = 0.005;    % 内阻(Ω)
  end
  inputs
    I_bat; % 电池电流(A)
    SOC_in; % 输入SOC(%)
  outputs
    SOC_out; % 输出SOC(%)
    V_bat;  % 端电压(V)
  equations
    delta_SOC = -I_bat * dt / (Q_nom * 3600);
    SOC_out = SOC_in + delta_SOC;
    V_bat = V_nom - I_bat*R_0 - 0.001*(SOC_out/100)^2; // 二次压降模型
  end
end

三、控制实现

1. 能量管理

matlab 复制代码

%% 基于SOC的规则控制
function [P_eng, P_mot] = energy_management(SOC, P_req)
  persistent SOC_low SOC_high
  if isempty(SOC_low), SOC_low=0.3; SOC_high=0.8; end

  if SOC < SOC_low
    P_eng = P_req * 1.2; % 强制发动机高负荷充电
    P_mot = 0;
  elseif SOC > SOC_high
    P_eng = 0;
    P_mot = P_req;
  else
    P_eng = 0.5*P_req;
    P_mot = 0.5*P_req;
  end
end

2. 模式切换逻辑（Stateflow实现）

matlab 复制代码

%% 状态转移图设计
states = {'EV_Mode', 'Hybrid_Mode', 'Engine_Mode'};
transitions = {
  {'EV_Mode', 'Hybrid_Mode', 'SOC < 0.3'},
  {'Hybrid_Mode', 'EV_Mode', 'SOC > 0.7'},
  {'Hybrid_Mode', 'Engine_Mode', 'P_req > P_eng_max'}
};

四、整车动力学模型

matlab 复制代码

%% 纵向动力学模型
model Vehicle_Dynamics
  parameters
    m = 1500;     % 整车质量(kg)
    f_r = 0.015;  % 滚动阻力系数
    C_d = 0.3;    % 风阻系数
    A = 2.2;      % 迎风面积(m²)
  end
  inputs
    F_trac; % 驱动力(N)
    F_brake; % 制动力(N)
  outputs
    v;      % 车速(m/s)
    SOC;    % 电池SOC(%)
  equations
    a = (F_trac - F_brake - 0.5*C_d*A*v^2 - f_r*m*g)/m;
    dv = a*dt;
    v = v + dv;
  end
end

五、典型仿真工况实现

1. NEDC工况生成

matlab 复制代码

function v_target = generate_NEDC()
  t = 0:0.1:1800; % 1800秒仿真
  v_target = zeros(size(t));
  % 按NEDC标准曲线分段赋值
  % ...（具体数值填充）
end

2. 驾驶员模型（PID控制）

matlab 复制代码

%% PID跟车控制
Kp = 1.2; Ki = 0.4; Kd = 0.1;
err = v_target - v_actual;
integral = integral + err*dt;
derivative = (err - prev_err)/dt;
P = Kp*err;
I = Ki*integral;
D = Kd*derivative;
u = P + I + D; % 控制踏板开度

六、多模式仿真结果分析

模式	发动机状态	电机状态	典型工况
纯电模式	关闭	驱动	低速/启停
混动模式	部分负载	辅助驱动	中速加速
充电模式	高负载	制动回收	下坡/减速
发动机直驱	全负载	关闭	高速巡航

七、模型优化策略

参数标定：通过台架试验数据拟合电机效率Map和发动机BSFC曲线
实时性优化：采用Simscape Fixed-Step求解器，步长设为1ms
硬件在环：通过Simulink Coder生成C代码部署到dSPACE硬件
