关键词 ：新能源汽车；功率分析仪；电驱系统测试；电机测功机集成；研发测试工程师；电气性能测试
概论：在新能源汽车研发测试全流程中，功率分析仪是电驱系统、充配电系统、整车动力性能验证与问题诊断的核心计量测试仪器，其测试精度、同步性、谐波分析能力直接决定了试验数据的有效性，更是研发设计优化、性能标定、故障根因定位的核心数据依据。对于从业3年以上的新能源汽车研发测试工程师而言，早已脱离单纯的仪器操作层面，更需要深度理解功率分析仪的技术原理、与台架设备的集成逻辑，能通过仪器采集的多维度数据挖掘产品设计与工程应用中的实际问题，实现从"仪器操作者"到"测试方案设计者、问题诊断者"的能力升级。本文结合新能源汽车电驱系统台架测试、整车转鼓测试的一线实操案例，系统性剖析功率分析仪的工程应用价值、核心输出数据、设备集成关键要点，同时明确高阶测试工程师的能力模型与技术深耕方向，内容均源于工程实际落地经验，为行业同仁提供可参考、可落地的实战思路。
目录
- 功率分析仪在新能源汽车研发测试中的核心工程价值
- 功率分析仪输出的核心数据及工程应用落地（附实操案例）
- 从业3年+新能源研发测试工程师的核心能力模型
- 功率分析仪的核心技术要点及工程师必备掌握深度
- 功率分析仪与电机测功机集成的核心关注要点及实操避坑
- 工程实战中典型问题的功率分析仪诊断与解决
- 行业技术发展趋势与工程师能力升级方向
- 文末交流与思考问题
1. 功率分析仪在新能源汽车研发测试中的核心工程价值
新能源汽车的核心性能指标------动力性、经济性、可靠性，均围绕电驱系统、动力电池、充配电系统三大核心部件展开，而这些部件的性能量化、问题诊断，都离不开功率分析仪的精准测试。与万用表、示波器等常规仪器相比，功率分析仪的核心优势在于多通道同步采集、宽频带谐波分析、高精度功率计算、海量数据连续存储，能够完美适配新能源汽车高压、大电流、变频、强电磁干扰的测试环境，覆盖从零部件台架到整车道路测试的全场景。
在实际研发工作中，功率分析仪并非单纯的"数据采集工具"，而是贯穿研发设计验证、性能标定优化、故障根因定位、量产一致性检测 四大核心环节的关键设备，其工程价值体现在实实在在的研发效率提升与产品性能优化上：在设计阶段，它能验证部件设计是否达标，避免设计缺陷带入后续环节；在标定阶段，它能量化不同策略下的能耗损失，为电控策略优化提供数据支撑；在故障排查阶段，它能从电气数据维度挖掘问题本质，避免盲目排查；在量产阶段，它能作为标准计量仪器，建立量化的验收标准，保障量产部件性能一致性。可以说，在新能源汽车电气性能测试领域，功率分析仪是不可替代的"数据核心源"。
2. 功率分析仪输出的核心数据及工程应用落地（附实操案例）
功率分析仪的核心价值，是将新能源汽车高压电气系统的动态运行过程转化为可量化、可分析的数字数据，其输出的并非单一的电压、电流数值，而是涵盖基础电气参数、功率效率、谐波分析、相位平衡等多维度的组合数据，且能根据工程需求生成自定义图谱与统计结果。以下结合一线实操案例，梳理功率分析仪输出的核心数据及实际工程应用价值，所有案例均来自实际研发测试工作。
2.1 基础电气参数：电气系统运行的"基线数据"
基础电气参数是所有分析的前提，也是判断系统是否正常运行的第一手资料，主要包括三相/单相电压、电流的有效值/峰值/平均值，直流母线电压/电流/纹波系数，电压电流频率、相位角等。这类数据的采集要求精准、实时、连续 ，功率分析仪可适配新能源汽车200V1000V高压区间、01000A大电流区间、0~1000Hz宽频率区间的测试需求，且能匹配霍尔传感器、罗氏线圈等不同类型的采样元件，满足不同测试场景的需求。
实操案例：某纯电商用车电机台架测试中，发现电机运行中局部温升偏高，通过功率分析仪采集三相电流数据为88.5A、93.2A、97.8A，按国标GB/T 15543计算得三相电流不平衡度为8.9%，远超企业内部5%的设计阈值。工程师基于该数据，优先排查电机控制器三相采样电阻的校准偏差，而非盲目拆解电机本体，最终通过重新校准采样电阻，将三相电流不平衡度降至2.1%，电机温升恢复正常，大幅缩短了故障排查时间。
2.2 功率与效率数据：能效优化的"核心量化指标"
功率分析仪通过多通道同步采集，实现电压、电流的精准同步计算，输出的有功功率、无功功率、视在功率、功率因数、效率图谱，是评估电驱系统能效的核心依据。其中，效率MAP图是电驱系统匹配、整车能耗优化的关键数据，功率分析仪可结合测功机的转速、扭矩数据，自动生成电机在不同工况下的效率分布图谱，直观反映电机的高效区间与低效区间。同时，功率分析仪可统计特定工况（NEDC/CLTC/WLTC）下的累计能耗、能量回收效率，为整车续航里程计算提供精准数据支撑。
实操案例 ：某纯电乘用车在CLTC工况转鼓测试中，续航里程较设计目标低10%，通过功率分析仪同步采集电机输入功率、测功机输出机械功率，生成电机效率MAP图后发现，电机在中低转速（10003000r/min）、中低扭矩（50150N·m）区间的效率仅为82%84%，远低于设计目标88%。进一步分析功率分析仪采集的功率因数数据，发现该区间功率因数仅为0.760.80，工程师据此优化电机控制器的弱磁控制策略，将该区间功率因数提升至0.85以上，电机效率最终提升至89%左右，整车CLTC工况能耗降低4.8kWh/100km，续航恢复至设计目标。
2.3 谐波分析数据：电能质量与故障诊断的"关键依据"
新能源汽车的电力电子器件（IGBT、SiC MOSFET）在高频开关过程中会产生大量谐波，这是导致电机温升过高、能耗增加、EMI干扰、部件老化的核心诱因。功率分析仪的宽频带谐波分析能力是挖掘此类问题的核心工具，可输出电压总谐波畸变率（THD_u）、电流总谐波畸变率（THD_i），2~1000次各次谐波的幅值、含量占比，以及谐波频谱图谱，能精准定位特征谐波源，为电能质量优化提供数据支撑。目前行业内主流的验收标准为：电机额定工况下THD_u≤5%、THD_i≤8%，特征次谐波（2、5、7次）≤3%。
实操案例：某新能源SUV实车测试中，发现车载CAN总线偶尔出现通信中断，且整车掉电速度偏快，排查机械部件未发现异常。通过功率分析仪对电机控制器输出端进行谐波测试，发现电流THD_i达13.2%，其中2次谐波含量达8.5%，7次谐波含量达4.8%。结合工程经验，2次谐波超标多与直流母线纹波相关，进一步检测发现直流母线支撑电容容值下降，导致100Hz纹波被调制到输出电流中。更换新的支撑电容后，电流THD_i降至4.5%，CAN总线干扰问题彻底解决，整车能耗也恢复正常。
2.4 相位与平衡度数据：三相系统可靠性的"核心评估指标"
新能源汽车电驱系统为三相交流系统，三相电压、电流的平衡性直接决定系统的运行稳定性与可靠性，功率分析仪可输出三相电压/电流不平衡度、电压/电流相序分量（正序、负序、零序）、相位差实时图谱等数据，是判断三相系统不对称故障的核心依据。其中，负序分量的存在会直接导致电机扭矩脉动、局部温升，零序分量则反映绕组或磁路的不对称性，这些数据在电机抖动、温升异常等故障排查中具有极高的工程价值。
2.5 自定义统计与报告数据：研发测试效率的"提升利器"
主流功率分析仪（横河WT5000、日置PW4001、一诺SPAW7000、致远PA8000、福禄克NORMA6000）均支持自定义参数计算、工况数据统计、报告自动生成 ，工程师可根据企业研发需求，设置自定义的分析指标（如电机启动电流峰值、能耗回收率、谐波损耗占比），并自动统计不同工况下的最大值、最小值、平均值，甚至直接生成符合企业标准的测试报告。这一功能在量产部件一致性检测中尤为实用，可大幅减少人工数据统计与报告编写的工作量，提升测试效率。
3. 从业3年+新能源研发测试工程师的核心能力模型
从业3年以上的新能源汽车研发测试工程师，已经完成了从"新手"到"熟手"的转变，能够独立完成基础的仪器操作、测试方案执行、数据记录工作。行业对该阶段工程师的核心要求，是实现**"从执行到设计、从数据到诊断、从单一仪器到系统集成"**的能力升级。结合功率分析仪的实际应用场景，该阶段工程师需构建"仪器实操与调试能力+数据解读与挖掘能力+故障诊断与解决能力+系统集成与方案设计能力+行业标准与跨部门协同能力"的五维能力模型，每一项能力均要求落地到实际工程工作中，而非单纯的理论掌握。
3.1 仪器实操与调试能力：从"会用"到"精调"
基础要求是熟练操作主流品牌功率分析仪，完成通道配置、参数设置、数据采集、图谱生成；而高阶要求则是掌握仪器的校准、精度验证、抗干扰调试能力：能通过标准源对仪器进行自校准，确保测试数据的溯源性（符合ISO/IEC 17025计量要求）；能根据测试工况合理选择传感器，匹配仪器输入范围，避免传感器过载或精度不足；能在高压、强电磁干扰的测试环境中，通过接地、屏蔽、滤波等方式规避数据失真，这是一线测试工作中最基础也最关键的能力。
3.2 数据解读与挖掘能力：从"记录"到"关联"
基础要求是能看懂功率分析仪输出的各类数据；高阶要求则是能将仪器数据与产品设计、工程问题深度关联，能从海量数据中挖掘出有价值的信息，而非单纯的记录数据。例如：从谐波数据快速定位直流母线电容、控制器调制策略的问题；从三相不平衡数据判断电机绕组、采样回路的故障；从效率图谱分析电机低效率区间的成因。同时，能识别无效数据与异常数据，判断数据失真是源于仪器干扰、传感器故障，还是产品本身的问题，避免因错误数据导致错误的研发决策。
3.3 故障诊断与解决能力：从"现象描述"到"根因定位"
这是3年+工程师的核心竞争力，也是体现工程师价值的关键。要求工程师能以功率分析仪的测试数据为核心，结合台架、整车的测试现象，实现**"现象-数据-根因-解决方案"**的闭环诊断。例如：电机出现抖动，能通过功率分析仪的相位、谐波、相序数据，快速判断是电气三相不平衡还是机械对中偏差；整车能耗偏高，能通过效率图谱、功率因数数据，定位是电机本身效率问题还是控制器策略优化不足。同时，能根据测试数据提出可落地的优化方案，并通过功率分析仪验证优化效果，形成工程问题的闭环解决。
3.4 系统集成与方案设计能力：从"单一操作"到"系统搭建"
新能源汽车研发测试中，功率分析仪极少单独使用，而是与电机测功机、整车转鼓、DAQ数据采集系统、电控标定仪等设备协同工作。这就要求工程师具备多设备联动集成能力：能实现功率分析仪与测功机、转鼓的精准同步采集，确保电气参数与机械参数的同步误差≤1ms；能将功率分析仪数据与整车CAN总线数据、标定数据进行联动分析；能根据测试需求，完成仪器、传感器、台架设备的接线、调试与联动，解决设备兼容问题。
同时，工程师需从"执行测试方案"升级为"设计测试方案"：能根据产品研发的实际需求，设计个性化的测试方案，明确测试工况、测点布置、数据采集要求；能在保证测试精度的前提下，优化测试流程、提升测试效率；能根据行业标准与企业标准，制定基于功率分析仪的测试验收规范，为量产一致性检测提供依据。
3.5 行业标准与跨部门协同能力：从"单一领域"到"全局视野"
3年+工程师需熟练掌握新能源汽车电气测试相关的国标、行标与企业标准，例如GB/T 18488《电动汽车用电机及其控制器》、GB/T 38332《电动汽车电驱系统测试方法》、ISO 21498《电动汽车电力电子设备》等，确保测试方案设计、数据解读、验收标准制定均符合标准要求。
同时，需具备良好的跨部门协同能力：能与研发设计、电控标定、结构工程等部门高效沟通，将测试数据转化为产品设计优化的依据；能清晰向设计部门反馈测试中发现的问题，提供精准的数据支撑，推动产品设计优化。此外，需保持持续的技术学习能力，跟踪800V高压平台、SiC电驱系统等新技术的测试要求，提升自身的技术前瞻性。
4. 功率分析仪的核心技术要点及工程师必备掌握深度
功率分析仪的测试精度与功能性，源于其核心硬件设计与软件算法。作为研发测试工程师，无需掌握仪器的底层设计与开发（如芯片设计、算法编写），但必须深度理解其核心技术要点，并结合工程应用场景掌握"知其然且知其所以然"的深度，这样才能在测试过程中合理配置仪器、精准解读数据、快速排查仪器故障，避免因对仪器技术原理不了解而导致的测试失误。以下梳理功率分析仪的核心技术要点，并明确工程师的实际必备掌握深度，所有内容均围绕工程应用展开。
4.1 多通道同步采集技术：掌握"同步重要性+配置+验证"
技术核心：功率分析仪的核心是实现电压、电流通道的精准同步采集，主流仪器通过高速ADC芯片+同步时钟电路实现，同步误差≤1μs，同时采用锁相环（PLL）技术，实现采样频率与被测信号频率的实时同步，避免变频工况下的采样误差。电压与电流采样不同步，会直接导致功率计算失真------例如同步误差1ms时，50Hz工况下相位差计算误差可达18°，功率计算误差超30%，这在效率测试中是无法接受的。
工程师掌握深度：理解同步采集的工程重要性，明确不同步对测试结果的影响；能根据测试工况设置仪器的采样频率、锁相源（电压/电流锁相），完成同步采集配置；能通过仪器的相位差图谱、数据重复性，验证同步采集是否正常，排查同步故障（如时钟信号中断、传感器接线问题）。
4.2 高精度功率计算算法：掌握"算法应用+参数设置"
技术核心：功率分析仪并非简单的"电压×电流"计算，而是通过离散傅里叶变换（DFT）、快速傅里叶变换（FFT）对采集的离散数据进行处理，实现功率的精准计算。针对变频、谐波含量高的工况，仪器会通过窗函数（汉宁窗、汉明窗、布莱克曼窗）优化FFT算法，减少频谱泄漏，提升谐波分析精度。
工程师掌握深度：理解DFT/FFT算法在功率计算与谐波分析中的基本应用，无需掌握算法推导；能根据测试工况合理选择窗函数------如汉宁窗适用于变频工况，矩形窗适用于工频稳态工况；能通过调整采样点数、窗函数等参数，减少频谱泄漏，提升测试精度。
4.3 宽频带与大动态范围测试技术：掌握"指标解读+选型匹配"
技术核心 ：新能源汽车电机工作频率01000Hz，谐波频率可达kHz甚至MHz级别，且电压/电流动态范围大（电机启动时电流峰值为额定值的23倍）。功率分析仪通过宽频带ADC芯片（采样率≥1MS/s）、高动态范围放大器，实现0~1MHz宽频带测试，动态范围≥120dB，确保大电流、宽频率工况下的测试精准度。
工程师掌握深度：理解宽频带、采样率、动态范围等技术指标的实际含义，能根据测试需求选择合适的仪器型号------如电驱系统谐波测试需选择采样率≥500kS/s、动态范围≥100dB的仪器；能根据测试工况合理设置仪器量程，优先选择自动量程，避免大动态范围工况下的仪器过载或精度不足。
4.4 谐波分析与电能质量评估技术：掌握"参数设置+工程解读"
技术核心：谐波分析是功率分析仪的核心功能，通过FFT算法将被测信号分解为基波与各次谐波，计算谐波幅值、含量、总谐波畸变率，同时支持谐波功率、相序分量计算，主流仪器可实现2~1000次谐波分析。
工程师掌握深度：熟练掌握谐波分析的参数设置，如谐波分析次数、窗函数、采样时间，能根据工程需求设置合理参数；理解各次谐波的工程意义，能根据谐波分布特征快速定位谐波源------如2次谐波多源于直流母线纹波，5/7次谐波为6脉动逆变器的特征谐波；能独立完成电能质量指标的量化评估，结合标准判断系统电能质量是否达标。
4.5 抗干扰与电磁兼容设计：掌握"抗干扰调试+故障排查"
技术核心：新能源汽车测试环境存在高压、大电流、强电磁干扰，功率分析仪通过硬件屏蔽、接地设计、滤波电路、数字抗干扰算法，实现强干扰环境下的精准测试。
工程师掌握深度：这是工程师必须熟练掌握的实操能力，能通过仪器正确接地、传感器屏蔽接线、测试线合理布置（避免与高压线平行）等方式，规避电磁干扰；能根据数据的波动性、重复性，判断测试数据是否受干扰，并采取针对性的抗干扰措施；能搭建符合EMC要求的测试台架，确保测试数据的有效性。
5. 功率分析仪与电机测功机集成的核心关注要点及实操避坑

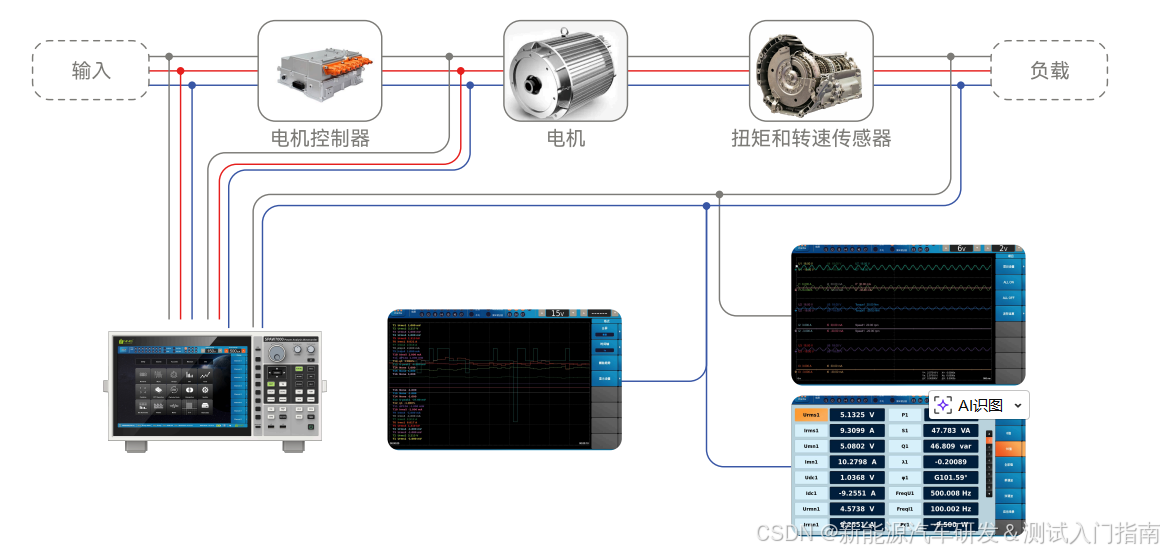

电机台架测试是新能源汽车电驱系统研发测试的核心环节，功率分析仪与电机测功机的无缝集成与精准联动，是确保台架测试数据有效的关键。两者集成的核心目标，是实现**"电气参数（电压、电流、功率）"与"机械参数（转速、扭矩、机械功率）"的精准同步采集与联动分析**，最终准确计算电机效率。
在一线实操中，两者集成的问题多集中在同步性、测点布置、接线规范、数据联动等方面，从业3年+工程师需重点关注以下五大核心要点，同时规避常见的实操坑点，所有避坑内容均来自实际工作中的经验总结。
5.1 核心关注1：多设备精准同步------集成的核心要求
工程上要求电气参数与机械参数的同步误差≤1ms，若同步精度不达标，会直接导致电机效率计算失真。优先采用硬件同步+软件同步的双重方式：硬件同步通过10MHz时钟、PPS秒脉冲实现功率分析仪、测功机、DAQ的时钟同步，这是同步的核心保障；软件同步通过CAN总线时间戳、以太网NTP协议实现数据时间对齐，作为备用方案。
实操要点 ：确保同步时钟信号接线可靠，避免信号中断或干扰；测试前必须验证同步精度，通过采集同一稳态工况下的3~5组重复数据，判断同步是否正常。
避坑点：切勿仅采用软件同步，在强电磁干扰的台架环境中，软件同步的时间误差易超过5ms，导致效率计算误差达5%以上。
5.2 核心关注2：科学测点布置与传感器选型------数据有效的前提
测点布置与传感器选型直接决定测试数据的有效性，需根据测试目标与台架布局科学设计，避免因测点不合理、传感器选型错误导致的数据失真。
- 测点布置：电机输入侧测点需布置在电机控制器输出端与电机输入端之间，尽量靠近被测部件，缩短测试线长度，减少测试线的电压降与电磁干扰；控制器输入侧测点布置在直流母线与控制器输入端之间，测试控制器的实际输入参数。

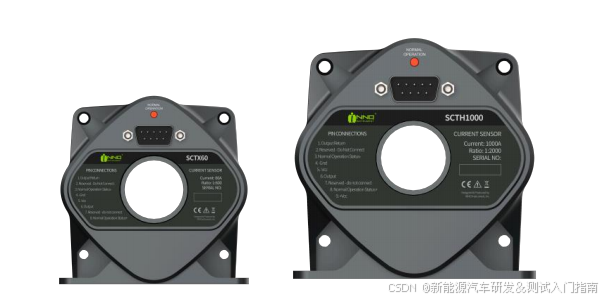

- 传感器选型 ：电流传感器优先选择霍尔式（适用于01000A交流大电流），直流母线侧采用直流霍尔传感器，测试高频谐波时优先选择罗氏线圈（宽频带、无饱和）；电压传感器采用高压差分探头，绝缘等级需≥2000V，匹配新能源汽车高压测试要求。传感器精度等级需与功率分析仪匹配（均为0.1级或0.2级），量程预留20%30%裕量，避免过载。
避坑点：切勿将测点布置在高压线缆过长的位置，避免电压降导致的测试误差；切勿选用精度等级不匹配的传感器，避免"仪器高精度，传感器低精度"的无效配置。
5.3 核心关注3：高压安全与接线规范------杜绝安全事故与数据失真
电机台架为高压测试环境（DC200V~800V），接线必须严格遵守高压安全规范，既要杜绝高压触电、设备损坏等安全事故，也要避免因接线不规范导致的电磁干扰与数据失真。
高压安全规范 ：高压测试线采用高压屏蔽线，接线端子加装绝缘护套，高压区域设置明显警示标识；接线完成后，用兆欧表测试绝缘电阻（≥500MΩ），确保绝缘良好；高压接线与拆线必须在"断电、放电、验电"后进行，由具备高压操作证的工程师完成。

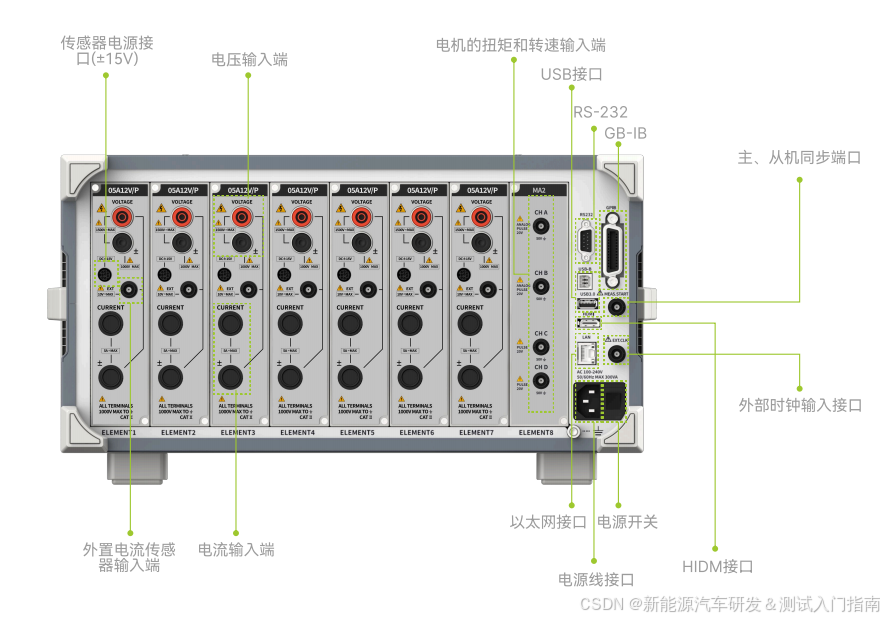

仪器接线规范：功率分析仪电压通道采用差分接线，避免共模干扰；电流传感器输出线与仪器电流输入端可靠连接，避免虚接；仪器接地端单独接地，接地电阻≤4Ω，避免接地环流；测功机的控制线路、数据线路与高压线路分开布置，间距≥30cm，避免电磁干扰。
避坑点：切勿将功率分析仪的低压信号线与高压线平行布置，防止电磁干扰；切勿高压接线虚接，防止电弧产生损坏设备与仪器。
5.4 核心关注4：电气与机械数据的联动分析------集成的核心价值
功率分析仪与测功机集成的核心价值，并非单独采集数据，而是实现电气数据与机械数据的联动分析。需通过上位机测试软件，将两者数据整合到同一时间轴，实现实时显示、图谱生成、数据统计，核心联动分析内容包括：电机转速-扭矩-效率的联动分析（生成效率MAP图）、转速-电流-谐波的联动分析、扭矩-功率因数-效率的联动分析。
实操要点：测试前需对数据进行标定量校，确保测功机的转速、扭矩精度与功率分析仪的电气参数精度均符合要求；测试过程中实时监控数据联动性，发现数据异常立即停止测试，排查故障。
5.5 核心关注5：集成系统的日常维护与故障排查------保障测试稳定性
功率分析仪与测功机构成的电机台架测试系统，是复杂的机电一体化系统，日常维护不到位、故障排查不及时，会直接影响测试工作的开展。
日常维护 ：功率分析仪每年至少进行1次自校准与外校准，避免精度漂移；传感器定期校准，检查接线与屏蔽，避免老化；测功机定期检查转速、扭矩传感器精度，润滑轴承，检查冷却系统；测试软件定期更新，备份数据与报告模板，避免数据丢失。
常见故障排查：数据不同步排查同步时钟信号与通信线路；数据失真排查传感器接线、仪器接地与电磁干扰；效率计算异常排查测点布置、功率计算算法与测功机机械功率计算方法。
5.6 实操避坑汇总
- 测试线布置避免高压线与低压线平行，间距≥30cm；
- 测试过程中避免频繁切换仪器量程，防止量程切换导致的采样中断；
- 确保电气参数与机械参数的时间单位一致，防止数据对齐误差；
- 未对仪器与传感器进行校准前，不进行正式测试；
- 台架测试过程中，高压区域禁止无关人员进入。
6. 工程实战中典型问题的功率分析仪诊断与解决
在新能源汽车研发测试的一线工作中，电驱系统最常见的问题为电机温升过高、整车能耗偏高、电机动力抖动，这三类问题的成因多隐藏在电气参数中，单纯排查机械部件往往无法找到根因。以下结合三个实际工程案例，详细说明如何通过功率分析仪的测试数据进行根因定位与解决方案验证，所有案例均已在实际工作中落地解决。
6.1 案例1：电机额定工况下温升过高，超出设计阈值
现象 ：某新能源商用车永磁同步电机在额定转速1500r/min、额定扭矩350N·m工况下运行30min，定子绕组温升达85K，超出企业设计阈值65K，电机外壳温度达90℃，机械排查未发现对中偏差、轴承卡滞等问题。
诊断过程 ：通过功率分析仪采集三相电流数据为126.5A、133.2A、139.0A，三相电流不平衡度达9.5%；电流THD_i达11.5%，其中5次谐波5.3%、7次谐波4.2%；进一步计算铜损，发现因三相不平衡与谐波超标，铜损达2.9kW，较设计值1.5kW增加86.7%，这是温升过高的核心原因。
根因定位 ：电机控制器三相电流采样回路校准偏差，导致三相输出电流不平衡；控制器PWM调制策略优化不足，5/7次特征谐波含量偏高。
解决方案 ：重新校准电机控制器三相采样电阻，将调制策略从传统PWM更换为SVPWM。
验证结果：优化后三相电流不平衡度降至2.2%，THD_i降至4.3%，铜损降至1.4kW，电机额定工况下温升降至61K，符合设计要求。
6.2 案例2：整车CLTC工况能耗偏高，续航里程不足
现象 ：某纯电乘用车CLTC工况设计能耗12.5kWh/100km，实车转鼓测试能耗14.9kWh/100km，续航较设计目标低18%，动力电池、机械传动系统排查均无异常。
诊断过程 ：通过功率分析仪同步采集电机输入功率与测功机机械功率，生成效率MAP图后发现，电机在中低转速03000r/min、中低扭矩0100N·m区间效率仅80%83%，远低于设计目标88%；该区间功率因数仅0.750.80，低于设计目标0.85；同时检测到直流母线纹波系数达8%，电机控制器输出端2次谐波含量7.6%。
根因定位 ：电机控制器弱磁控制策略在中低工况下优化不足，功率因数偏低；直流母线支撑电容容值下降，纹波过大导致2次谐波超标，谐波损耗增加。
解决方案 ：优化电机控制器弱磁控制策略，提升中低工况功率因数；更换直流母线支撑电容，降低纹波系数至3%以下。
验证结果 ：优化后电机中低工况效率提升至89%91%，功率因数0.860.89，整车CLTC工况能耗降至12.2kWh/100km，续航恢复至设计目标。
6.3 案例3：电机启动过程中动力抖动，整车驾驶体验差
现象 ：某纯电SUV低速启动（0~50km/h）过程中出现明显动力抖动，油门开度越大抖动越剧烈，台架测试发现电机输出扭矩存在明显脉动，机械对中、轴承均无异常。
诊断过程 ：通过功率分析仪采集电机启动过程的三相电压、电流数据，发现三相电压相位差从120°波动至110°~130°；电流相序分量检测显示负序分量达15%，远超设计阈值5%；扭矩脉动与电流负序分量波动呈正相关。
根因定位 ：电机三相绕组电感存在微小制造误差，导致三相系统不对称，产生大量负序分量，引发扭矩脉动。
解决方案 ：对电机三相绕组重新绕制，保证绕组电感一致性；在电机控制器中加入负序分量抑制算法。
验证结果：优化后电流负序分量降至2%以下，三相电压相位差稳定在120°±2°，电机扭矩脉动从15%降至3%以下，整车启动抖动问题彻底解决。
7. 行业技术发展趋势与工程师能力升级方向
随着新能源汽车技术的快速发展，800V高压平台、碳化硅（SiC）电驱系统、多合一电驱总成、线控底盘等新技术逐步落地，对功率分析仪的测试技术与研发测试工程师的能力提出了更高的要求。结合行业发展现状，未来的技术发展趋势与工程师能力升级方向主要体现在以下四个方面：
7.1 功率分析仪的技术升级方向
为适配800V高压、SiC高频开关的测试需求，功率分析仪将向更高电压、更宽频带、更高采样率、便携化、无线化发展：测试电压将支持1000V以上，采样率提升至10MS/s以上，谐波分析能力覆盖至MHz级，满足SiC器件高频谐波的测试需求；同时，仪器将向小型化、便携化发展，支持无线同步采集，适配实车道路测试与极端环境测试的需求。
7.2 测试场景的拓展方向
测试场景将从传统的台架测试、整车转鼓测试，向实车动态测试、极端环境测试（高低温、高海拔、盐雾）、全生命周期测试、车载在线监测拓展。这要求功率分析仪具备更强的环境适应性、抗干扰性与续航能力，同时能与车载终端实现数据联动，实现产品全生命周期的电气性能监测。
7.3 数据处理的智能化方向
未来的功率分析仪将结合人工智能、大数据分析技术，实现测试数据的智能化诊断与预测。例如：通过机器学习算法，从海量谐波数据、效率数据中挖掘产品故障规律，预测电机控制器、动力电池的故障风险；通过大数据分析，实现不同工况下测试数据的自动对比与优化建议生成，进一步提升研发效率。
7.4 工程师能力的升级方向
面对新技术、新场景，研发测试工程师的能力需向跨领域、高专精、前瞻性升级：不仅要掌握传统的电气测试技术，还需深入学习800V高压测试技术、SiC器件测试技术、多合一电驱总成测试技术；需掌握车载在线监测技术，实现台架测试与实车测试的数据联动；需具备更强的数据分析能力，能运用大数据工具对海量测试数据进行分析；同时，需保持持续的技术学习，跟踪行业新技术、新标准，提升自身的技术前瞻性。
8. 文末交流与思考问题
- 电机台架测试中，若硬件同步方案无法实现，除了软件同步，还有哪些实操方法能提升功率分析仪与测功机的同步精度？
- 结合你的一线实操经验，谈谈在使用功率分析仪诊断谐波超标问题时，遇到的最典型的坑点是什么？你是如何规避的？
- 针对多合一电驱总成的测试，功率分析仪的测点布置与传统分体式电驱系统有哪些不同？
