GSV5100B 是一款功能强大的 HDMI 相关芯片，具有双工作模式，支持 CAT5e/6 延长器和 HDMI 线缆。以下是其详细介绍：
- 工作模式 ：
- 延长器模式：可启用内部视频压缩编解码器，支持通过 CAT6 线缆传输 4K60Hz 444 格式的视频信号，传输距离可达 70 米以上。借助 Gscoolink 专利技术 CCA（时钟与辅助信号组合），除了音视频信号外，还能支持红外（IR）、RS232、消费电子控制（CEC）、显示数据通道（DDC）信号传输和供电。

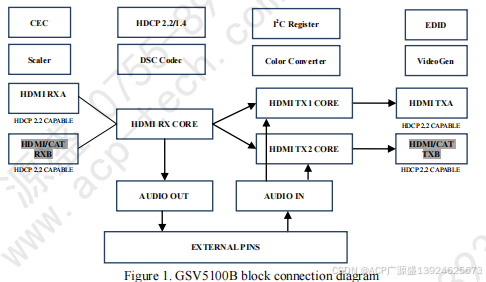

- HDMI 模式：兼容 HDMI1.4 和 HDMI2.0 标准，每个端口支持 HDCP1.4/2.2。两个输入端口的接收能力相同，两个输出端口的发送能力相同，但它不是矩阵，双输入需要先复用为一个流再输出。
- 视频处理能力：丰富的视频处理模块与专利视频编解码模块协同工作，几乎支持所有 4K 格式和色彩空间1。内部缩放器、色彩空间转换器和压缩 / 解压缩编解码器使输入和输出与定时格式无关，有助于实现长距离传输。
- 音频处理能力：多功能 TTL 引脚总线可根据平台要求配置为输入或输出模式1。支持多达 8 通道 I2S、2 通道 S/PDIF 音频格式，以及 3D 和多流音频1。在时分复用（TDM）模式下，每个音频引脚最多支持 8 通道音频。
- 级联能力：具有强大的 HDMI 接收均衡器和发送预加重能力，对于所有 HDMI 1.3/1.4/2.0 定时，使用 HDMI 线缆至少可级联 7 级，使用 CAT5e/6 线缆可级联 12 级1。还可与 Valens 或传统光扩展模块配合使用，实现 4K 长距离传输。
- 应用场景：适用于 2 进 2 出切换分配器，带有音频提取或嵌入功能，可应用于单收单发延长加一路环出、级联、1:4 延长以及 4X4 矩阵 + 延长等方案中。
GSV5100B 具有强大的音视频处理和传输能力，可广泛应用于家庭影音、商业显示、会议室等场景，以下是具体介绍：
- 家庭影院系统：家庭影院中，播放设备与显示设备、音频设备可能距离较远，GSV5100B 可通过 CAT6 线缆将蓝光播放器、游戏机等设备的 4K60Hz 444 格式信号长距离传输到投影仪或大屏幕电视上，传输距离可达 70 米以上。同时，其音频提取功能可将音频信号输出到外接功放和音箱，支持 8 通道 I2S 等多种音频格式，能提供高品质音效，打造沉浸式观影体验。
- 商业显示领域：在商场、机场、酒店等场所的数字标牌系统中，需要将信号源的内容传输到多个显示屏幕上。GSV5100B 的双输入双输出功能可实现信号的切换与分配，支持 HDR10 等功能可使画面更加生动，并且通过 CAT 延长功能可满足大型场所远距离传输的需求，还可借助专利技术同时传输控制信号，便于远程管理和控制屏幕。
- 会议室与教育场景：会议室中通常需要将笔记本电脑、视频会议设备等信号传输到投影仪、电视等显示设备上。GSV5100B 兼容 HDMI1.4/2.0 标准，能确保会议内容清晰展示，其音频插入和提取功能便于连接外部音频设备，提升会议音效。在教育场景中，可将教师电脑信号传输到教室中的投影幕布和学生平板，支持 RS232 等控制信号传输，方便实现互动教学。
- 监控与指挥中心：在安防监控、指挥中心等场景，4K 监控摄像头信号需传输到远端监控屏，GSV5100B 可通过 CAT 线缆实现长距离传输，同时借助专利技术传输 RS232 等信号，可远程控制摄像头变焦、转向。其级联能力强，可构建冗余传输系统，避免单路信号中断导致监控失效，保障系统稳定运行。
- 多媒体展厅：博物馆、科技馆等多媒体展厅中，展品展示需要高质量的音视频传输。GSV5100B 可将后台服务器的 4K 视频信号传输到展柜屏幕或展厅大屏幕上，支持多种 4K 格式和色彩空间，能生动展示展品细节。通过音频提取和插入功能，还可配合展厅音响系统，提供更好的展示效果，同时支持远程控制屏幕参数，便于展厅管理。
The GSV5100B has dual work modes to support both the CAT5e/6 extender and the HDMI cable. In the extender modes, the internal video compression codec can be enabled to support the 4K60Hz 444 format transferred through the CAT6 cables up to be more than 70meters. Besides the video and audio can be transferred through the CAT cables, the IR, RS232, CEC, DDC and power can also be supported by Gscoolink patented technology named as the CCA(Clock Combined with Aux). Rich video processing blocks can work with the patented video codec block together to support almost all the 4K formats and color space. Besides working standalone to support the CAT extender, this part can also work with Valens or legacy optical extender module to make the 4K long distance transmission implementable. For the HDMI working mode, it is HDMI1.4/2.0 compatible and HDCP 1.4/2.2 supported by each port. All 2 inputs are identical on receiver capability and all 2 outputs are same as transmitter capability, but it is not a matrix, and the dual input need to be muxed into one stream before spitted out. For audio insertion and extraction, the versatile TTL pin bus of GSV5100B can be configured as either input mode or output mode based on the platform requirement. GSV5100B can support up to 8-channel I2S, 2-channel S/PDIF, 3D and multi-stream audio. In TDM mode, each audio pin supports up to 8 channels. Internal Scaler, Color Space Converter and Compression/decompression Codec enables the input and output to be timing format independent and enable the long distance transmission. With powerful HDMI Rx equalizer and Tx transmitter pre-emphasis capability, GSV5100B can cascade itself with at least 7 stages using HDMI or 12 stages using CAT5e/6 for all HDMI 1.3/1.4/2.0 timings
