高并发之nginx架构

根据：单机并发简介https://blog.csdn.net/p731heminyang/article/details/154754364https://blog.csdn.net/p731heminyang/article/details/154754364

在硬件性能有限的早期，C10K 问题（即单机如何高效处理上万并发连接）成为网络服务架构的一大挑战。为应对这一瓶颈，操作系统和应用程序层面相继引入了多项关键优化------从非阻塞 I/O、I/O 多路复用（如 epoll、kqueue），到事件驱动模型和高效的内存管理机制。

如今，Nginx 已成为高并发场景下的事实标准，广泛应用于全球各大互联网系统。它之所以能轻松支撑数万乃至数十万并发连接，正是深度结合了现代硬件特性与操作系统能力的结果。通过深入理解 Nginx 在硬件与系统层面的设计与优化策略，我们不仅能掌握其高性能的根源，也能更好地将其应用于实际工程实践。

一、简介

Nginx（发音为 "engine-x"）是一款高性能、轻量级的开源 Web 服务器和反向代理服务器，同时也支持负载均衡、HTTP 缓存、流媒体传输等功能。它最初由俄罗斯开发者 Igor Sysoev 于 2004 年发布，旨在解决 C10K（即同时处理一万个并发连接）问题。如今，Nginx 已成为全球最流行的 Web 服务器之一，广泛应用于高并发、高可用性的互联网服务架构中。

1.1 特性

高并发、低内存消耗：采用事件驱动、异步非阻塞的架构模型（如 epoll/kqueue），能高效处理大量并发连接。
反向代理与负载均衡：支持 HTTP、HTTPS、TCP/UDP 等协议的反向代理，并提供多种负载均衡算法。
静态文件服务：高效处理静态资源（如 HTML、CSS、JS、图片等）。
模块化设计：功能通过模块实现，核心模块 + 第三方模块灵活扩展。
热部署与平滑升级：支持不停机更新配置或升级版本。
缓存机制：可作为 HTTP 缓存服务器，提升响应速度。
安全控制：支持访问控制、限速、SSL/TLS 加密等安全功能。

二、历史背景

开发者：Igor Sysoev（俄罗斯工程师）
动机：解决 C10K 问题（即单机处理 10,000+ 并发连接）
灵感来源：Apache 在高并发下的性能瓶颈（每个连接一个进程/线程）
首次公开发布 ：2004 年 10 月 4 日 （版本 0.1.0）

初始版本功能：

尽管是早期版本，但已具备 Nginx 核心架构和基础能力：

核心架构

Master-Worker 多进程模型
事件驱动 + 非阻塞 I/O （基于 kqueue / select，Linux 下尚未用 epoll）
配置文件驱动 （nginx.conf）

基础 HTTP 功能

静态文件服务（HTML、图片等）
虚拟主机（server 块，基于 IP 或端口）
基本的 MIME 类型支持
日志记录（access log）

三、核心架构分析

这里关于业务逻辑就不分析了，只分析下他是如何做到高并发的，由于不讲业务逻辑部分，所以会比较简单。

为了达到c10K，进行了如下优化：

nginx选取了性能最高的C语言开发尽可能的发挥硬件性能
为了更好地适应任务调度，采用了Master-Worker 多进程模型
避免阻塞和轮询，采用了事件驱动 + 非阻塞 I/O（初版为select/poll ，这里直接跳过为epoll）
文件操作，采用零拷贝技术，直接硬盘→内核→socke（网卡）不经过用户态，减少内存使用和cpu计算

3.1 Master-Worker 多进程模型

Master 进程：1 个，由启动用户（如 root）运行

Worker 进程：N 个，默认等于 CPU 核心数（worker_processes auto;）

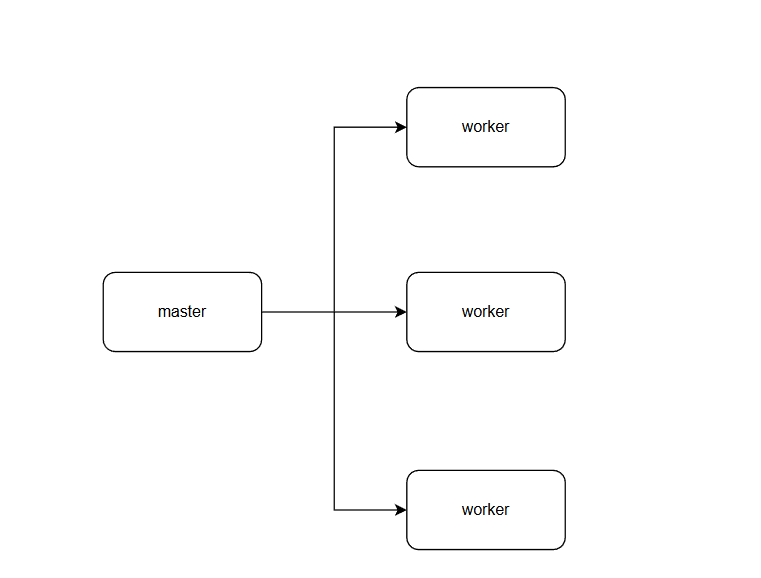

Master-Worker模型

Master 进程（管理者）：

读取并验证配置文件（nginx.conf）
绑定监听端口（如 80/443），创建监听 socket
fork 出多个 Worker 子进程
接收并处理外部信号：
SIGHUP：重载配置（reload）
SIGUSR1：重新打开日志文件（log rotate）
SIGQUIT / SIGTERM：优雅关闭或强制退出
监控 Worker 状态：若 Worker 异常退出，可自动重启（取决于配置）

Worker 进程（工作者）：

继承 Master 创建的监听 socket
每个 Worker 独立运行一个事件循环（event loop）
使用 epoll（Linux）、kqueue（BSD）等机制监听所有连接
异步、非阻塞地处理 HTTP/TCP 请求
完全独立：进程间无共享内存（除只读配置外），避免锁竞争

为什么采用多进程而非多线程：

对比项	多进程（Nginx）	多线程（Apache prefork/worker）
隔离性	进程崩溃不影响其他 Worker	线程崩溃可能导致整个进程挂掉
内存开销	稍高（但 COW 优化）	较低，但线程栈仍需内存
编程复杂度	无共享状态，无需锁	需处理线程同步、锁竞争
扩展性	天然利用多核	受限于 GIL（某些语言）或锁瓶颈
稳定性	极高	中等

Nginx 选择多进程 + 单线程事件循环，是为了在性能、稳定性和简洁性之间取得最佳平衡。

3.2 完整流程-epoll（epoll 与 Master-Worker 的协同机制）

Master-Worker模型结合epoll模型，完美的把硬件的性能提升上来，下面是流程

在 Nginx 中，epoll 并非由 Master 进程使用，而是完全运行于每个 Worker 进程内部。这种设计实现了"控制面"与"数据面"的彻底分离：

Master 负责管理（Control Plane）：不碰任何网络 I/O，只做进程调度与配置加载；
Worker 负责处理（Data Plane）：每个 Worker 独立持有 epoll 实例，全权处理连接生命周期

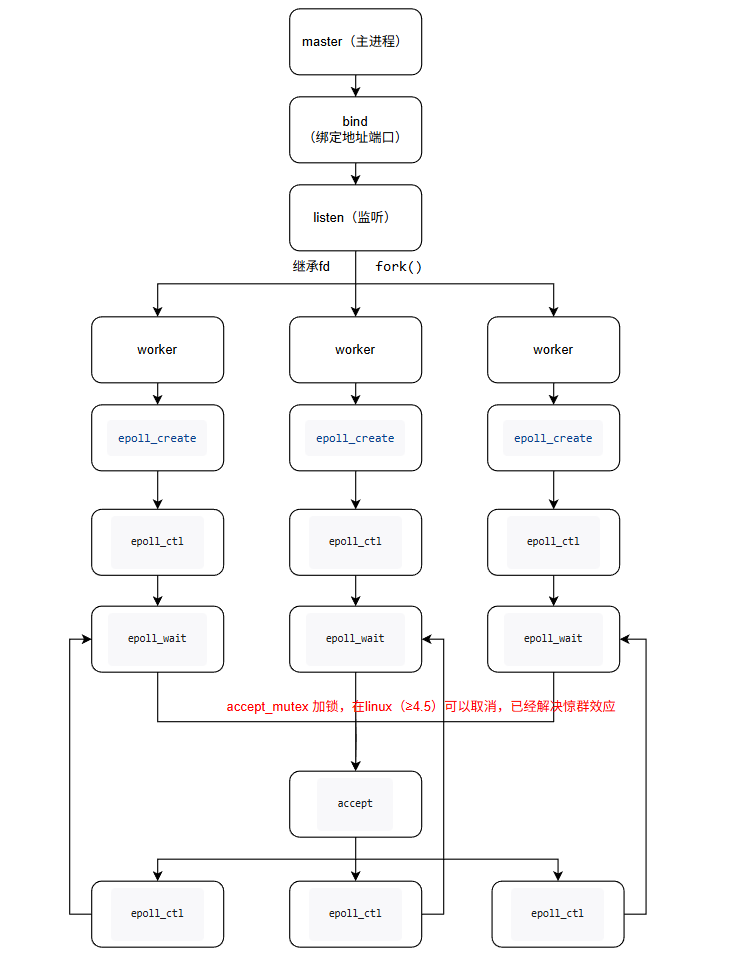

请求处理全流程（结合 epoll）：

启动阶段
- Master 创建监听 socket（如 0.0.0.0:80），但不进入事件循环。
- fork 出 N 个 Worker 进程，所有 Worker 继承该监听 socket 的文件描述符（FD）。
连接到来
- 内核接收到 TCP SYN 包，完成三次握手，将新连接放入 accept 队列。
- 所有 Worker 的 epoll 实例均监听该监听 FD，因此可能多个 Worker 被唤醒（惊群问题）。
accept 竞争
- 若启用 accept_mutex on（旧版默认），仅一个 Worker 能抢到互斥锁并调用 accept()；
- 若启用 reuseport（推荐），内核直接将连接分发给某个 Worker，无竞争、无锁、无惊群。
注册新连接到 epoll
- 成功 accept 后，Worker 将新连接的 socket FD 加入自己的 epoll 实例：
  复制代码
```
epoll_ctl(epfd, EPOLL_CTL_ADD, client_fd, &event);
```
  此后该连接的所有读写事件均由同一个 Worker 异步处理 ，保证请求处理的局部性（cache-friendly）。
事件驱动处理
- Worker 调用 epoll_wait() 阻塞等待事件：
  复制代码
```
int n = epoll_wait(epfd, events, max_events, timeout);
```
- 当有数据可读（如 HTTP 请求到达）或可写（如后端响应返回），epoll 立即返回就绪 FD 列表。
- Worker 非阻塞地读取请求、解析、代理、生成响应、写回客户端，全程无 sleep、无阻塞。
连接复用或关闭
- 若为 Keep-Alive 连接，FD 继续保留在 epoll 中，等待下一次请求；
- 否则，关闭 FD，从 epoll 移除，释放资源。

单个 Worker 可同时监控 数万个 FD ，而 epoll_wait() 的时间复杂度为 O(1) （仅返回活跃事件），彻底摆脱了 select/poll 的 O(n) 扫描瓶颈。

四、Nginx 如何突破单机并发五大瓶颈

结合：让 CPU 忙于计算，而非等待 I/O；让资源用在刀刃上，而非浪费在切换与拷贝

Nginx 的高性能不仅是软件设计的结果，更依赖底层硬件与操作系统的配合：

具体优化如下：

瓶颈类型	传统方案问题	Nginx 优化策略
1. 进程/线程调度	每连接一线程 → 内存爆炸、上下文切换开销大	单线程事件循环 + 多进程 • 每 Worker 无阻塞处理万级连接 • 无线程栈开销（节省 2MB/线程）
2. 内存消耗	每连接占用 MB 级内存	轻量连接结构 • 内核 `struct sock` ≈ 3--8KB • 应用层无额外线程栈 • 32GB 内存可支撑 200 万+ 空闲连接
3. 文件描述符限制	默认 1024，无法扩展	系统级调优 • `ulimit -n 1000000` • `worker_rlimit_nofile` • Linux 支持单进程百万 FD
4. I/O 多路复用效率	`select/poll` O(n) 扫描，拷贝 FD 集合	epoll 事件驱动 • 内核维护红黑树 + 就绪链表 • `epoll_wait()` 仅返回活跃 FD • 时间复杂度 O(1)，无无效遍历
5. 磁盘 I/O 瓶颈	同步 read/write 阻塞线程	零拷贝 + 异步 I/O • `sendfile()`：磁盘 → 网卡，绕过用户态 • `aio`（Linux AIO 或 thread pool）处理大文件

https://blog.csdn.net/p731heminyang/article/details/154754364由于这里是1w连接(只是连接不是并发，并发包含业务处理，后续篇章讲解），我们通过之前的单机并发计算，如果调优内核参数：

1、每个连接申请大概16kb内存

2、一个进程大概最多支持1048576个句柄（已经达到百万了，不是瓶颈）

3、由于采用事件模式epoll，事件复杂度为O(1),cpu不是瓶颈没问题（注意连接数，没有数据处理，当然如果是https的连接还涉及到加解密计算那么cpu也会成为瓶颈，这里主要是设计等待io问题）

那么瓶颈主要是在内存，那么16kbx10000 约为157M 就可以搞定1w连接，所以老式电脑完全没问题，当然要注意 "是连接数，不是qps、tps" 这种哈，这种不再单单算一个连接，而是整体业务消耗了。

五、结束：

Nginx 的成功，本质上是 对操作系统能力的极致利用：

它没有发明新理论，而是将 epoll、sendfile、mmap、SO_REUSEPORT 等内核特性组合成一套高效流水线；
它摒弃了"为每个连接分配资源"的旧范式，转而采用"事件驱动 + 资源复用"的新模型；
它证明了：单机百万并发并非神话，而是合理架构 + 系统调优 + 硬件升级的必然结果。
