Qt Modern OpenGL 入门：从零开始绘制彩色图形

leon_zeng02025-11-25 22:49

欢迎来到 Qt 与现代 OpenGL (Core Profile) 的世界！本教程将带领您从零开始搭建一个 Qt 项目，并逐步实现从简单的彩色三角形到更复杂的彩色四边形的绘制。

我们将重点关注 VAO 、VBO 、EBO 以及 着色器 的核心概念。

第一步：项目工程建立与配置

我们使用 Qt Creator 创建一个基于 Qt Widgets Application 的项目。

1. CMake 配置 (CMakeLists.txt)

要使用 OpenGL 绘制，我们需要在 CMakeLists.txt 中添加必要的模块。请确保您的配置文件中包含 OpenGLWidgets：

复制代码
# 设置 CMake 的最低要求版本
cmake_minimum_required(VERSION 3.16)

# 定义项目名称和版本
project(opengl3D VERSION 0.1 LANGUAGES CXX)

# 设置 C++ 标准为 C++17
set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

# 启用 Qt 自动工具（MOC, UIC, RCC）
set(CMAKE_AUTOUIC ON)
set(CMAKE_AUTOMOC ON)
set(CMAKE_AUTORCC ON)

# 查找所需的 Qt 6 模块：Widgets, OpenGL, OpenGLWidgets
find_package(Qt6 REQUIRED COMPONENTS Widgets OpenGL OpenGLWidgets)

# 定义可执行文件及其源文件
qt_add_executable(opengl3D
    main.cpp
    mainwindow.cpp
    mainwindow.h
    mainwindow.ui
    openglwidget.cpp
    openglwidget.h
)

# --- 关键修正：添加当前源目录到头文件搜索路径 (用于解决 ui_mainwindow.h 错误) ---
target_include_directories(opengl3D PRIVATE ${CMAKE_CURRENT_SOURCE_DIR})

# 链接所需的 Qt 库
target_link_libraries(opengl3D PRIVATE
    Qt::Widgets
    Qt::OpenGL
    Qt::OpenGLWidgets
)

2. 创建 OpenGL 绘制组件

新建一个 C++ 类，命名为 OpenGLWidget，它需要继承自 QOpenGLWidget 并实现 QOpenGLFunctions_3_3_Core 来使用现代 OpenGL 的核心功能。

openglwidget.h

复制代码
#ifndef OPENGLWIDGET_H
#define OPENGLWIDGET_H

#include <QOpenGLWidget>
#include <QOpenGLFunctions_3_3_Core>
#include <QOpenGLBuffer>
#include <QOpenGLVertexArrayObject>
#include <QOpenGLShaderProgram>

class OpenGLWidget : public QOpenGLWidget, protected QOpenGLFunctions_3_3_Core
{
    Q_OBJECT

public:
    explicit OpenGLWidget(QWidget *parent = nullptr);
    ~OpenGLWidget();

protected:
    void initializeGL() override;
    void resizeGL(int w, int h) override;
    void paintGL() override;

private:
    QOpenGLShaderProgram *program = nullptr;
    QOpenGLBuffer vbo;
    QOpenGLVertexArrayObject vao;
    unsigned int ebo = 0; // EBO 仅用于四边形示例
};

#endif // OPENGLWIDGET_H

【重要提示：更新工程文件】

在 Qt Creator 中手动创建 openglwidget.cpp 和 openglwidget.h 文件，并确保它们已在 CMakeLists.txt 中被引用后，您需要强制 Qt Creator 重新运行 CMake。

如果新文件未显示在项目树中，或编译时出现 No such file or directory 错误，请执行以下步骤：

  1. 菜单栏选择 构建 (Build) -> 清理项目 (Clean Project)。

  2. 菜单栏选择 构建 (Build) -> 运行 CMake (Run CMake)（或者直接重新构建项目）。

此操作将强制 CMake 重新扫描文件并生成必要的构建文件，从而将新类添加到您的工程中，并解决头文件路径问题。

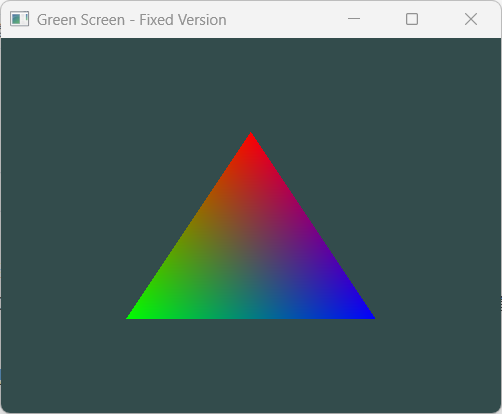

第二步：绘制彩色三角形（入门示例）

彩色三角形是 OpenGL 的 Hello World。我们使用交错数组存储位置和颜色数据。

1. 顶点数据与着色器

我们将 3 个位置（XYZ）和 3 个颜色（RGB）交错存储，总共 6 个浮点数/顶点。

复制代码
// 顶点数据 (Triangle) - 3个顶点，包含位置和颜色
// 采用 glDrawArrays 方式时，不需要索引数组 (EBO)
float vertices[] = {
    // Position (Location 0)     // Color (Location 1)
    0.0f,  0.5f, 0.0f,           1.0f, 0.0f, 0.0f,  // 顶点 0: 顶部, 红色
    -0.5f, -0.5f, 0.0f,          0.0f, 1.0f, 0.0f,  // 顶点 1: 左下, 绿色
     0.5f, -0.5f, 0.0f,          0.0f, 0.0f, 1.0f   // 顶点 2: 右下, 蓝色
};

// 顶点着色器
const char *vertexShaderSource =
    "#version 330 core\n"
    "layout (location = 0) in vec3 aPos;\n"
    "layout (location = 1) in vec3 aColor;\n"
    "out vec3 ourColor;\n"
    "void main()\n"
    "{\n"
    "    gl_Position = vec4(aPos, 1.0);\n"
    "    ourColor = aColor;\n"
    "}\0";

// 片段着色器
const char *fragmentShaderSource =
    "#version 330 core\n"
    "in vec3 ourColor;\n"
    "out vec4 FragColor;\n"
    "void main()\n"
    "{\n"
    "    FragColor = vec4(ourColor, 1.0f);\n"
    "}\n\0";

2. 初始化核心逻辑 (initializeGL)

这里只创建和配置 VAO 和 VBO。

  • 步长 (Stride): 1 个顶点数据占用的总字节数，即 6 * sizeof(float)。

  • 颜色偏移量 (Offset): 颜色数据在每个顶点数据块中开始的位置，即跳过 3 个位置 float，为 3 * sizeof(float)。

<!-- end list -->

cpp 复制代码
// 核心片段：initializeGL()
void OpenGLWidget::initializeGL()
{
    qDebug() << "Initialization started.";
    initializeOpenGLFunctions();
    glClearColor(0.2f, 0.3f, 0.3f, 1.0f);

    // ... (着色器编译和链接代码) ...

    // 1. 设置 VAO
    vao.create();
    QOpenGLVertexArrayObject::Binder vaoBinder(&vao);

    // 2. 设置 VBO (仅 VBO，不使用 EBO)
    vbo.create();
    vbo.bind();
    vbo.allocate(vertices, sizeof(vertices));

    // 3. 设置顶点属性
    // 步长 (Stride): 1个顶点数据占用的总字节数: 6 * sizeof(float)
    GLsizei stride = 6 * sizeof(float);

    program->bind();

    // 位置属性 (location = 0)
    program->enableAttributeArray(0);
    program->setAttributeBuffer(0, GL_FLOAT, 0, 3, stride);

    // 颜色属性 (location = 1)
    program->enableAttributeArray(1);
    program->setAttributeBuffer(1, GL_FLOAT, 3 * sizeof(float), 3, stride);

    // 释放资源
    program->release();
    vbo.release();
}

3. 绘制 (paintGL)

使用 glDrawArrays 直接从 VBO 绘制。从第 0 个顶点开始，绘制 3 个顶点。

cpp 复制代码
// 核心片段：paintGL()
void OpenGLWidget::paintGL()
{
    glClear(GL_COLOR_BUFFER_BIT);
    program->bind();
    QOpenGLVertexArrayObject::Binder vaoBinder(&vao);

    // 使用 glDrawArrays 绘制：从顶点 0 开始，绘制 3 个顶点 (1个三角形)
    glDrawArrays(GL_TRIANGLES, 0, 3);

    program->release();
}

完全代码openglwidget.cpp:

复制代码
#include "openglwidget.h"
#include <QDebug>
#include <QOpenGLShaderProgram>
#include <QOpenGLVertexArrayObject>

// ==========================================================
// 1. 顶点数据 (Triangle) - 3个顶点，包含位置和颜色
// ==========================================================
float vertices[] = {
    // Position (Location 0)     // Color (Location 1)
    0.0f,  0.5f, 0.0f,           1.0f, 0.0f, 0.0f,  // Vertex 0: Top, Red
    -0.5f, -0.5f, 0.0f,          0.0f, 1.0f, 0.0f,  // Vertex 1: Bottom-Left, Green
     0.5f, -0.5f, 0.0f,          0.0f, 0.0f, 1.0f   // Vertex 2: Bottom-Right, Blue
};

// 注意：使用 glDrawArrays 方式时，不再需要索引数组 (EBO)

// === 2. 顶点着色器 ===
const char *vertexShaderSource =
    "#version 330 core\n"
    "layout (location = 0) in vec3 aPos;\n"
    "layout (location = 1) in vec3 aColor;\n"
    "out vec3 ourColor;\n"
    "void main()\n"
    "{\n"
    "    gl_Position = vec4(aPos, 1.0);\n"
    "    ourColor = aColor;\n"
    "}\0";

// === 3. 片段着色器 ===
const char *fragmentShaderSource =
    "#version 330 core\n"
    "in vec3 ourColor;\n"
    "out vec4 FragColor;\n"
    "void main()\n"
    "{\n"
    "    FragColor = vec4(ourColor, 1.0f);\n"
    "}\n\0";

// ==========================================================
// 4. 核心类实现
// ==========================================================
OpenGLWidget::OpenGLWidget(QWidget *parent) : QOpenGLWidget(parent) {}

OpenGLWidget::~OpenGLWidget() {
    makeCurrent();
    vao.destroy();
    vbo.destroy();
    // 析构函数中移除了 EBO 的清理
    delete program;
    doneCurrent();
}

void OpenGLWidget::initializeGL()
{
    qDebug() << "Triangle initialization started.";
    initializeOpenGLFunctions();
    glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
    program = new QOpenGLShaderProgram(this);

    if (!program->addShaderFromSourceCode(QOpenGLShader::Vertex, vertexShaderSource) ||
        !program->addShaderFromSourceCode(QOpenGLShader::Fragment, fragmentShaderSource) ||
        !program->link()) {
        qDebug() << "Shader linking failed:" << program->log();
        return;
    }
    qDebug() << "Shaders linked successfully.";

    // 1. 设置 VAO
    vao.create();
    QOpenGLVertexArrayObject::Binder vaoBinder(&vao);

    // 2. 设置 VBO (仅 VBO，不使用 EBO)
    vbo.create();
    vbo.bind();
    vbo.allocate(vertices, sizeof(vertices));

    // 3. 移除了 EBO 的设置

    // 4. 设置顶点属性
    GLsizei stride = 6 * sizeof(float); // 步长: 3 Pos + 3 Color
    program->bind();

    // 位置属性 (location 0)
    program->enableAttributeArray(0);
    program->setAttributeBuffer(0, GL_FLOAT, 0, 3, stride);

    // 颜色属性 (location 1)
    program->enableAttributeArray(1);
    program->setAttributeBuffer(1, GL_FLOAT, 3 * sizeof(float), 3, stride);

    program->release();
    vbo.release();
    qDebug() << "Triangle initialization finished.";
}

void OpenGLWidget::paintGL()
{
    qDebug() << "Drawing triangle...";
    glClear(GL_COLOR_BUFFER_BIT);

    program->bind();
    QOpenGLVertexArrayObject::Binder vaoBinder(&vao);

    // 使用 glDrawArrays 绘制：从顶点 0 开始，绘制 3 个顶点 (1个三角形)
    glDrawArrays(GL_TRIANGLES, 0, 3);

    program->release();
    qDebug() << "Triangle drawn successfully.";
}

void OpenGLWidget::resizeGL(int w, int h)
{
    glViewport(0, 0, w, h);
}

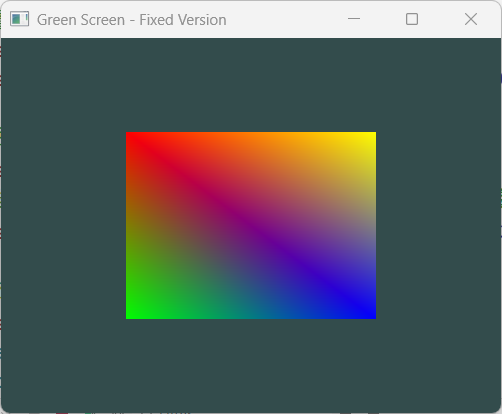

第三步：进阶：绘制彩色四边形 (使用 EBO)

四边形本质上是两个三角形。为了避免重复存储顶点数据（例如，右上角和左下角顶点在两个三角形中都用到），我们引入 索引 (Indices) 和 EBO (Element Buffer Object)。这是 EBO 的典型使用场景。

1. 修改顶点数据和索引

在四边形中，我们只有 4 个顶点，但有 6 个索引来定义两个三角形。

cpp 复制代码
// 顶点数据 (Quad) - 4个顶点，包含位置 (XYZ) 和颜色 (RGB)
float vertices[] = {
    // Position (Location 0)     // Color (Location 1)
    -0.5f,  0.5f, 0.0f,          1.0f, 0.0f, 0.0f,  // 顶点 0: 左上
    -0.5f, -0.5f, 0.0f,          0.0f, 1.0f, 0.0f,  // 顶点 1: 左下
     0.5f, -0.5f, 0.0f,          0.0f, 0.0f, 1.0f,  // 顶点 2: 右下
     0.5f,  0.5f, 0.0f,          1.0f, 1.0f, 0.0f   // 顶点 3: 右上
};

// 索引数据 (6个索引绘制2个三角形)
unsigned int indices[] = {
    0, 1, 2,  // 第一个三角形: 0 (左上), 1 (左下), 2 (右下)
    2, 3, 0   // 第二个三角形: 2 (右下), 3 (右上), 0 (左上)
};

2. 核心 C++ 代码：彩色四边形

此时，initializeGL() 和 paintGL() 需要引入 EBO 的设置和 glDrawElements 调用（完整的四边形代码请参考 openglwidget.cpp 文件）。

cpp 复制代码
#include "openglwidget.h"
#include <QDebug>
#include <QOpenGLShaderProgram>
#include <QOpenGLVertexArrayObject>

// ==========================================================
// 1. 顶点数据 (Quad) - 4个顶点，包含位置 (XYZ) 和颜色 (RGB)
// ==========================================================
float vertices[] = {
    // Position (Location 0)     // Color (Location 1)
    -0.5f,  0.5f, 0.0f,          1.0f, 0.0f, 0.0f,  // 顶点 0: 左上，红色
    -0.5f, -0.5f, 0.0f,          0.0f, 1.0f, 0.0f,  // 顶点 1: 左下，绿色
    0.5f, -0.5f, 0.0f,          0.0f, 0.0f, 1.0f,  // 顶点 2: 右下，蓝色
    0.5f,  0.5f, 0.0f,          1.0f, 1.0f, 0.0f   // 顶点 3: 右上，黄色
};

// ==========================================================
// 2. 索引数据 (EBO) - 6个索引，通过两个三角形构成四边形
// ==========================================================
unsigned int indices[] = {
    0, 1, 2,  // Triangle 1
    2, 3, 0   // Triangle 2
};

// === 3. 顶点着色器 (传递位置和颜色) ===
const char *vertexShaderSource =
    "#version 330 core\n"
    "layout (location = 0) in vec3 aPos;\n"
    "layout (location = 1) in vec3 aColor;\n"
    "out vec3 ourColor;\n"
    "void main()\n"
    "{\n"
    "    gl_Position = vec4(aPos, 1.0);\n"
    "    ourColor = aColor;\n"
    "}\0";

// === 4. 片段着色器 (接收并使用内插后的颜色) ===
const char *fragmentShaderSource =
    "#version 330 core\n"
    "in vec3 ourColor;\n"
    "out vec4 FragColor;\n"
    "void main()\n"
    "{\n"
    "    FragColor = vec4(ourColor, 1.0f);\n"
    "}\n\0";

// ==========================================================
// 5. 构造函数和析构函数
// ==========================================================
OpenGLWidget::OpenGLWidget(QWidget *parent)
    : QOpenGLWidget(parent)
{
}

OpenGLWidget::~OpenGLWidget()
{
    makeCurrent();
    vao.destroy();
    vbo.destroy();
    // 使用原生 OpenGL API 释放 EBO
    if (ebo != 0) {
        glDeleteBuffers(1, &ebo);
    }
    delete program;
    doneCurrent();
}

// ==========================================================
// 6. 初始化函数
// ==========================================================
void OpenGLWidget::initializeGL()
{
    qDebug() << "Initialization started.";
    initializeOpenGLFunctions();

    // 设置背景色
    glClearColor(0.2f, 0.3f, 0.3f, 1.0f);

    program = new QOpenGLShaderProgram(this);

    // 编译和链接着色器
    if (!program->addShaderFromSourceCode(QOpenGLShader::Vertex, vertexShaderSource) ||
        !program->addShaderFromSourceCode(QOpenGLShader::Fragment, fragmentShaderSource) ||
        !program->link())
    {
        qDebug() << "Shader error:" << program->log();
        return;
    }

    qDebug() << "Shaders linked successfully.";

    // 1. 设置 VAO
    vao.create();
    QOpenGLVertexArrayObject::Binder vaoBinder(&vao);

    // 2. 设置 VBO (顶点数据)
    vbo.create();
    vbo.bind();
    vbo.allocate(vertices, sizeof(vertices));

    // 3. 设置 EBO (索引数据)
    glGenBuffers(1, &ebo);
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, ebo);
    glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

    // 4. 设置顶点属性
    GLsizei stride = 6 * sizeof(float); // 步长: 3个位置float + 3个颜色float

    program->bind();

    // 位置属性 (location = 0)
    program->enableAttributeArray(0);
    program->setAttributeBuffer(0, GL_FLOAT, 0, 3, stride);

    // 颜色属性 (location = 1)
    program->enableAttributeArray(1);
    // 偏移量: 跳过前面的 3 * sizeof(float) 位置数据
    program->setAttributeBuffer(1, GL_FLOAT, 3 * sizeof(float), 3, stride);

    // 释放资源
    program->release();
    vbo.release();
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0); // 释放 EBO 绑定
    qDebug() << "Initialization finished.";
}

// ==========================================================
// 7. 绘制函数 (PaintGL)
// ==========================================================
void OpenGLWidget::paintGL()
{
    // 清除背景
    glClear(GL_COLOR_BUFFER_BIT);

    program->bind();
    QOpenGLVertexArrayObject::Binder vaoBinder(&vao);

    // 关键修复: 再次显式绑定 EBO
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, ebo);

    // 绘制 6 个索引 (2个三角形 = 1个四边形)
    glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_INT, 0);

    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, 0); // 解绑 EBO

    program->release();
}

void OpenGLWidget::resizeGL(int w, int h)
{
    glViewport(0, 0, w, h);
}
相关推荐
会飞的胖达喵2 小时前
Qt CMake 项目构建配置详解
开发语言·qt
ceclar1232 小时前
C++范围操作(2)
开发语言·c++
一个尚在学习的计算机小白2 小时前
java集合
java·开发语言
IUGEI2 小时前
synchronized的工作机制是怎样的？深入解析synchronized底层原理
java·开发语言·后端·c#
z***I3942 小时前
Java桌面应用案例
java·开发语言
来来走走2 小时前
Android开发(Kotlin) LiveData的基本了解
android·开发语言·kotlin
明洞日记2 小时前
【数据结构手册002】动态数组vector - 连续内存的艺术与科学
开发语言·数据结构·c++
福尔摩斯张2 小时前
《C 语言指针从入门到精通：全面笔记 + 实战习题深度解析》(超详细)
linux·运维·服务器·c语言·开发语言·c++·算法
6***37943 小时前
Java安全
java·开发语言·安全
热门推荐
01GitHub 镜像站点02【保姆级教程】免费使用Gemini3的5种方法！免翻墙/国内直连03BongoCat - 跨平台键盘猫动画工具04UV安装并设置国内源05Google Antigravity：无法登录？早期错误、登录修复和用户反馈指南06安娜的档案(Anna’s Archive) 镜像网站/国内最新可访问入口（持续更新）07Linux下V2Ray安装配置指南08Spring Boot 4.0 发布总结：新特性、依赖变更与升级指南09全球最强模型Grok4，国内已可免费使用！（附教程）10Labelme从安装到标注：零基础完整指南
