Tree 命令行工具鸿蒙化构建过程问题及解决方法

本文记录使用命令 OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh 构建 Tree 2.2.1 的完整过程，包括环境、构建链路、关键日志、常见问题与解决方案、产物验证与重建方法，便于复现与运维。

📖 Tree 简介

Tree 是一个递归目录树显示工具，用于以树状结构显示目录和文件。它可以帮助用户快速了解目录结构，是系统管理和开发调试中常用的可视化工具。

🎯 Tree 的作用与重要性

Tree 是目录结构可视化的核心工具，提供了：

目录树显示：以树状结构递归显示目录和文件
格式化输出：美观的树状格式，易于阅读
过滤功能：支持按文件类型、名称模式等过滤显示
统计信息：显示文件数量、目录数量等统计信息
多种输出格式：支持 ASCII、HTML、XML 等多种输出格式
跨平台兼容：支持多种操作系统和文件系统

🔧 Tree 核心特性

1. 显示选项

目录树结构：递归显示目录和文件的树状结构
文件信息：显示文件大小、权限、修改时间等信息
符号链接：显示符号链接的目标
隐藏文件：可选择显示或隐藏隐藏文件
深度限制：限制显示的目录深度

2. 过滤功能

文件类型过滤：只显示特定类型的文件
名称模式过滤：使用通配符或正则表达式过滤文件名
目录过滤：排除特定目录（如 node_modules、.git）
大小过滤：只显示大于或小于特定大小的文件

3. 输出格式

ASCII 格式：默认的 ASCII 树状格式
HTML 格式：生成 HTML 格式的目录树
XML 格式：生成 XML 格式的目录树
JSON 格式：生成 JSON 格式的目录树（部分版本支持）

4. 统计信息

文件计数：统计文件和目录数量
大小统计：统计总文件大小
类型统计：统计不同文件类型的数量

5. 应用场景

🚀 构建入口与环境

📝 执行命令 ：OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh
🔧 入口脚本 ：create-hnp.sh
- 检查必需的环境变量 OHOS_ARCH 和 OHOS_ABI
- 导出 LC_CTYPE、TOOL_HOME、OHOS_SDK_HOME
- 执行 make -C build-hnp
📦 顶层构建 ：build-hnp/Makefile
- PKGS 变量定义需要构建的包列表（包含 tree）
- 通过 check-pkgs 机制自动检测 PKGS 变化并触发重新构建
- 自动合并 external-hnp 目录下的外部 HNP 包
- base.hnp 依赖所有包的 .stamp 和外部 HNP 包
- 总目标 all: copy，打包 base.hnp 并拷贝到 entry/hnp/$(OHOS_ABI)

⚙️ Tree 包的构建配置

📁 包目录 ：build-hnp/tree/Makefile
- 继承通用规则：include ../utils/Makefrag
- 源地址：https://github.com/Old-Man-Programmer/tree/archive/refs/tags/2.2.1.tar.gz
- 版本：2.2.1
🔨 构建流程 ：
1. 下载源码包（支持多镜像回退）
2. 解包并进入 temp/tree-2.2.1 目录
3. 使用自定义 Makefile 直接编译（不使用 Autotools）
4. 指定交叉编译器：CC=$(OHOS_SDK_HOME)/native/llvm/bin/$(OHOS_ARCH)-unknown-linux-ohos-clang
5. 使用 make install 安装
6. 复制到 ../sysroot
⚙️ 关键编译参数 ：
- CFLAGS="-O3 -static -std=c11 -pedantic -Wall -D_LARGEFILE64_SOURCE -D_FILE_OFFSET_BITS=64 -DLINUX"
  - -O3 - 最高优化级别
  - -static - 静态链接
  - -std=c11 - 使用 C11 标准
  - -pedantic -Wall - 严格编译检查和警告
  - -D_LARGEFILE64_SOURCE -D_FILE_OFFSET_BITS=64 - 大文件支持
  - -DLINUX - 定义 Linux 平台
- LDFLAGS="-static" - 静态链接标志
🔧 静态链接策略 ：
- 采用静态链接，确保在目标设备上无需额外依赖即可运行
- 适合在设备环境不完整时使用
- 缺点：二进制体积增大（约 1.1MB）

📋 关键日志与过程节点

📥 下载与解包 ：
- 从 GitHub Releases 下载 2.2.1.tar.gz
- 完成解包并进入 temp/tree-2.2.1 目录
- 下载规则支持多镜像回退：wget → curl 兜底
🔨 编译阶段 ：
- 使用交叉编译器直接编译
- 编译警告：strverscmp 函数未声明（不影响构建）
- 编译警告：strverscmp.c 中的 UTF-8 注释无效（不影响构建）
- 成功编译生成静态链接的 tree 二进制
📦 安装与打包 ：
- 使用 make install 安装到临时前缀
- 复制到 ../sysroot
- 完成 base.hnp 重打包，拷贝产物到 entry/hnp/arm64-v8a/
- Tree 工具已成功打包到 base.hnp 中

✅ 产物验证

📦 检查打包文件

bash 复制代码

ls build-hnp/base.hnp  # 应存在
ls entry/hnp/arm64-v8a/*.hnp  # 应包含 base.hnp 与 base-public.hnp

🔍 检查二进制文件

bash 复制代码

# 检查 tree 二进制
ls -lh build-hnp/sysroot/bin/tree
file build-hnp/sysroot/bin/tree

# 测试 tree 版本（在目标设备上）
build-hnp/sysroot/bin/tree --version

✅ 构建验证结果：

✅ Tree 二进制已成功安装：
- tree (1.1M) - 主程序二进制（静态链接）
✅ 文件类型：ELF 64-bit LSB executable, ARM aarch64
✅ 链接方式：statically linked
✅ 包含调试信息：with debug_info, not stripped
✅ 已打包到 base.hnp 中（1,059,232 字节）

💻 终端中执行的示例命令

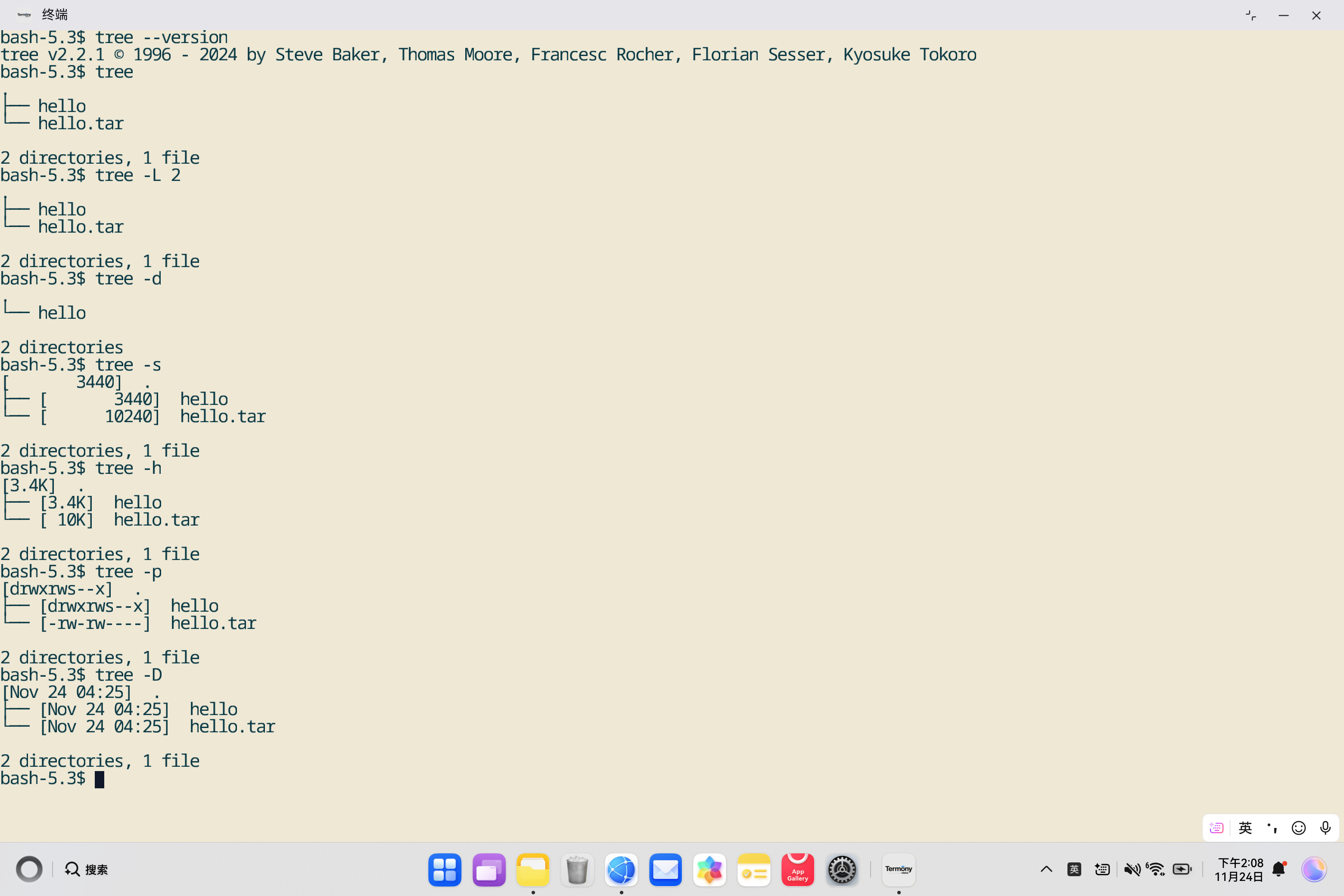

🌳 Tree 基本使用

1. 基本目录树显示

bash 复制代码

# 显示当前目录树
tree

# 显示指定目录树
tree /path/to/directory

# 显示目录树（限制深度）
tree -L 2

# 显示目录树（只显示目录）
tree -d

# 显示目录树（显示隐藏文件）
tree -a

# 显示目录树（显示文件大小）
tree -h

# 显示目录树（显示权限）
tree -p

# 显示目录树（显示修改时间）
tree -D

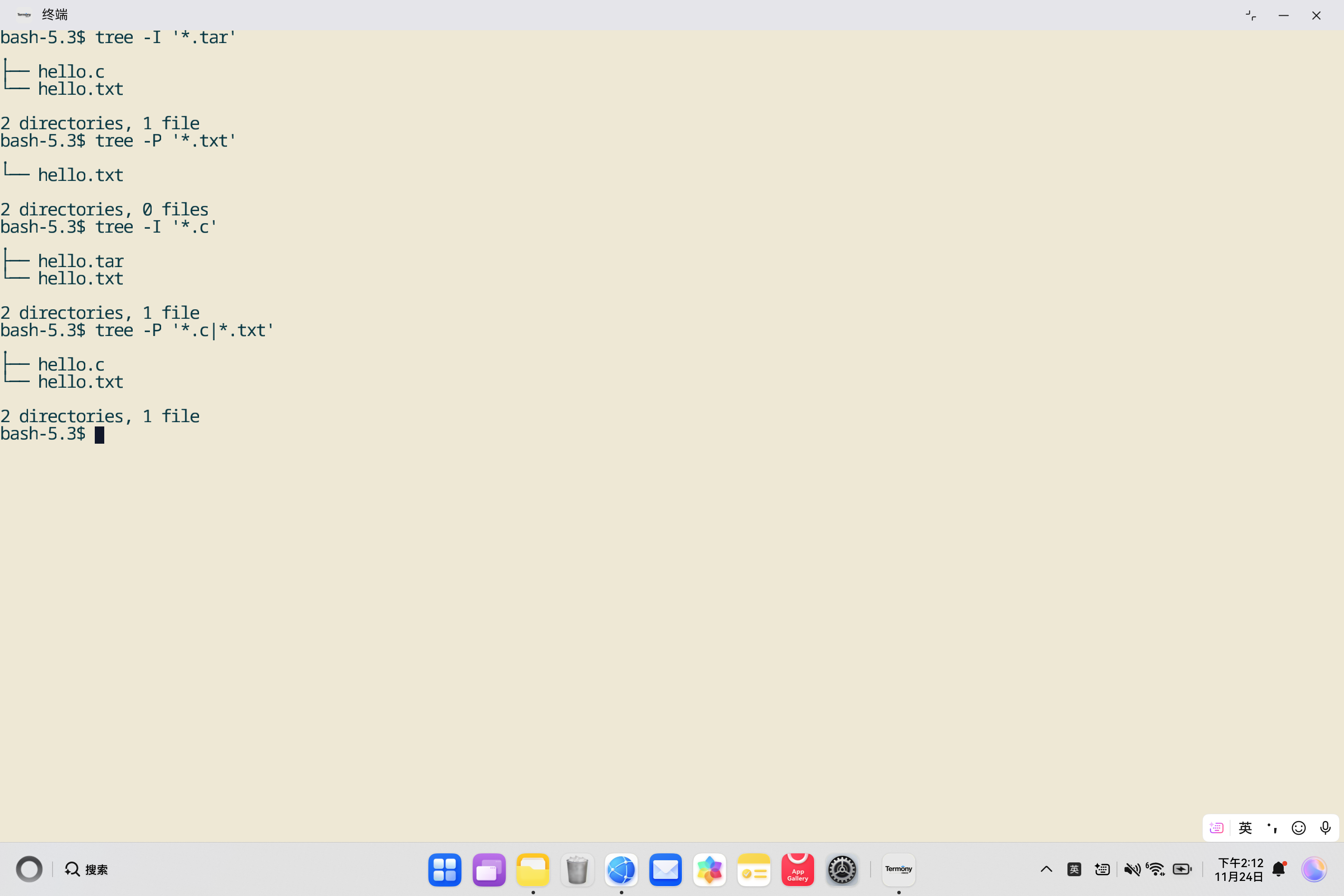

2. 过滤和排除

bash 复制代码

# 排除特定目录
tree -I 'node_modules|.git'

# 只显示特定文件类型
tree -P '*.txt'

# 排除特定文件类型
tree -I '*.log'

# 排除多个模式
tree -I 'node_modules|.git|*.log|*.tmp'

# 只显示匹配的文件
tree -P '*.c|*.h'

# 排除匹配的文件
tree -I '*.o|*.a'

3. 输出格式

bash 复制代码

# ASCII 格式（默认）
tree

# HTML 格式
tree -H . -o tree.html

# XML 格式
tree -X -o tree.xml

# JSON 格式（如果支持）
tree -J -o tree.json

# 彩色输出
tree -C

# 不使用颜色
tree --noreport

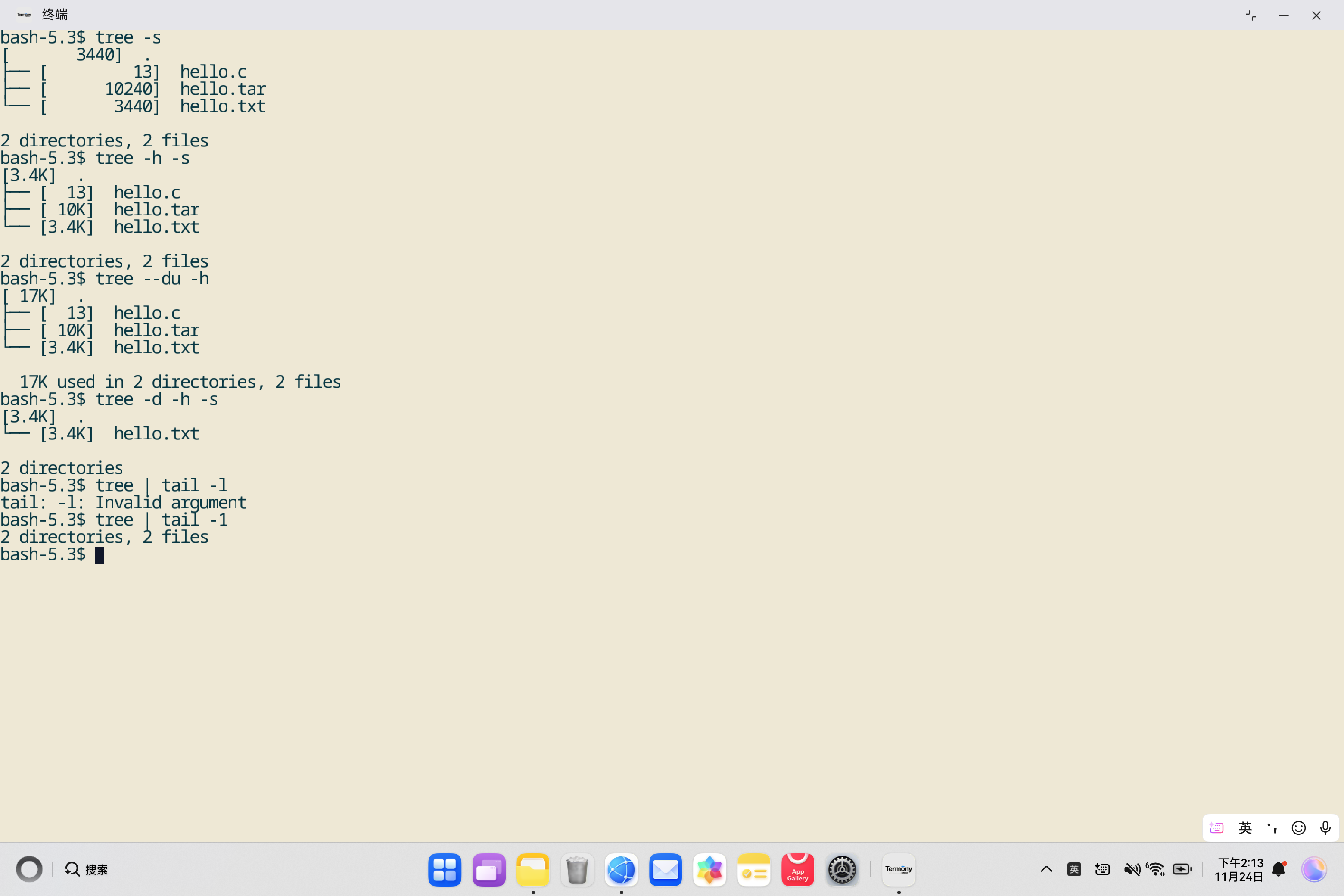

4. 统计信息

bash 复制代码

# 显示统计信息
tree -s

# 显示文件大小（人类可读）
tree -h -s

# 只显示统计信息（不显示树）
tree --du -h

# 显示目录大小
tree -d -h -s

# 显示文件数量
tree | tail -1

5. 高级选项

bash 复制代码

# 显示完整路径
tree -f

# 显示相对路径
tree -f -L 2

# 显示文件权限
tree -p

# 显示文件所有者
tree -u

# 显示文件组
tree -g

# 显示文件修改时间
tree -D

# 显示文件大小（字节）
tree -s

# 显示文件大小（人类可读）
tree -h

🌳 Tree 高级用法

6. 目录深度控制

bash 复制代码

# 限制显示深度为 2 层
tree -L 2

# 限制显示深度为 3 层
tree -L 3

# 显示完整深度
tree -L 999

# 只显示当前目录
tree -L 0

# 显示两层目录
tree -L 2 -d

7. 文件类型过滤

bash 复制代码

# 只显示目录
tree -d

# 只显示文件
tree -f -I '^$'

# 只显示特定扩展名
tree -P '*.txt'

# 排除特定扩展名
tree -I '*.log'

# 只显示 C 源文件
tree -P '*.c|*.h'

# 排除编译产物
tree -I '*.o|*.a|*.so'

8. 输出到文件

bash 复制代码

# 输出到文件
tree > tree.txt

# 输出 HTML 格式
tree -H . -o tree.html

# 输出 XML 格式
tree -X -o tree.xml

# 输出并显示统计
tree -s > tree.txt

# 输出并限制深度
tree -L 2 > tree.txt

9. 实际应用示例

bash 复制代码

# 查看项目目录结构
tree -I 'node_modules|.git|dist|build' -L 3

# 查看系统目录结构
tree -L 2 /etc

# 查看用户目录结构
tree -L 2 ~

# 生成项目文档
tree -H . -o docs/tree.html

# 查看目录大小
tree -d -h -s /path/to/directory

# 查找特定文件
tree -f | grep filename

# 统计文件数量
tree | tail -1

# 查看目录树并保存
tree -L 3 -I 'node_modules|.git' > project_structure.txt

# 查看目录树（带权限）
tree -p -L 2

# 查看目录树（带时间戳）
tree -D -L 2

# 查看目录树（带大小）
tree -h -s -L 2

# 排除多个目录
tree -I 'node_modules|.git|dist|build|.cache' -L 3

# 只显示特定文件类型
tree -P '*.md|*.txt' -L 2

# 查看目录树并过滤
tree -L 2 | grep -v 'node_modules'

# 生成目录结构文档
tree -H . -T "Project Structure" -o docs/structure.html

# 查看目录树（JSON 格式，如果支持）
tree -J -L 2

# 查看目录树（XML 格式）
tree -X -L 2 -o structure.xml

# 查看目录树并统计
tree -s -L 2 | tail -5

# 查看目录树（彩色输出）
tree -C -L 2

# 查看目录树（不显示报告）
tree --noreport -L 2

# 查看目录树（显示完整路径）
tree -f -L 2

# 查看目录树（只显示目录）
tree -d -L 2

# 查看目录树（显示文件大小）
tree -h -L 2

# 查看目录树（显示权限）
tree -p -L 2

# 查看目录树（显示修改时间）
tree -D -L 2

10. 组合使用示例

bash 复制代码

# 查看项目结构（排除常见目录，限制深度，显示大小）
tree -I 'node_modules|.git|dist|build' -L 3 -h -s

# 生成项目文档（HTML 格式，排除构建目录）
tree -H . -I 'node_modules|.git|dist|build' -o docs/structure.html

# 查看目录树（只显示源代码文件）
tree -P '*.c|*.h|*.cpp|*.hpp' -L 3

# 查看目录树（排除编译产物和依赖）
tree -I '*.o|*.a|*.so|node_modules|.git' -L 3

# 查看目录树（显示统计信息）
tree -s -L 2 | tail -1

# 查看目录树（带权限和时间）
tree -p -D -L 2

# 查看目录树（只显示目录，带大小）
tree -d -h -s -L 2

# 查看目录树（输出到文件并显示）
tree -L 3 | tee tree_output.txt

# 查看目录树（过滤后输出）
tree -L 3 | grep -v 'node_modules' | grep -v '.git'

# 查看目录树（JSON 格式，如果支持）
tree -J -L 2 | jq .

# 查看目录树（XML 格式）
tree -X -L 2 | xmllint --format -

🧪 功能验证脚本

bash 复制代码

#!/bin/bash
# Tree 工具验证脚本

TREE_BIN="build-hnp/sysroot/bin"

echo "=== Tree 工具验证 ==="

# 检查 tree 二进制
if [ -f "$TREE_BIN/tree" ]; then
    echo "✓ tree: 存在"
    file "$TREE_BIN/tree"
    echo "文件大小: $(ls -lh "$TREE_BIN/tree" | awk '{print $5}')"
    echo "架构信息: $(file "$TREE_BIN/tree" | grep -o "ARM aarch64")"
    echo "链接方式: $(file "$TREE_BIN/tree" | grep -o "statically linked")"

    # 测试版本信息（在目标设备上）
    echo ""
    echo "版本信息（需要在目标设备上运行）:"
    echo "  $TREE_BIN/tree --version"

    # 测试基本功能（在目标设备上）
    echo ""
    echo "=== 功能测试（需要在目标设备上运行）==="
    echo "测试显示目录树:"
    echo "  $TREE_BIN/tree -L 2"
    echo ""
    echo "测试显示目录（只显示目录）:"
    echo "  $TREE_BIN/tree -d -L 2"
    echo ""
    echo "测试显示文件大小:"
    echo "  $TREE_BIN/tree -h -L 2"
    echo ""
    echo "测试排除目录:"
    echo "  $TREE_BIN/tree -I 'node_modules|.git' -L 2"
else
    echo "✗ tree: 缺失"
fi

🐛 常见问题与处理

❌ 问题 1：strverscmp 函数未声明

🔍 症状 ：编译警告 call to undeclared function 'strverscmp'
🔎 原因 ：strverscmp 函数在某些平台上可能未声明
✅ 解决方法 ：
- 这是编译警告，不影响构建
- Tree 源码中包含了 strverscmp 的实现
- 位置：编译阶段日志

❌ 问题 2：UTF-8 注释无效

🔍 症状 ：编译警告 invalid UTF-8 in comment
🔎 原因：源码中的注释包含无效的 UTF-8 字符
✅ 解决方法 ：
- 这是编译警告，不影响构建
- 可以忽略或修复源码中的注释
- 位置：编译阶段日志（strverscmp.c:4）

❌ 问题 3：静态链接失败

🔍 症状：链接错误，无法创建静态链接的二进制
🔎 原因：缺少静态库或静态库不完整
✅ 解决方法 ：
- 确保交叉工具链提供完整的静态库
- 检查 sysroot 中是否有必要的静态库
- 如果静态链接失败，可以尝试移除 -static 标志使用动态链接
- 位置：build-hnp/tree/Makefile:7

❌ 问题 4：大文件支持问题

🔍 症状：无法正确处理大文件或深目录
🔎 原因：缺少大文件支持宏定义
✅ 解决方法 ：
- 确保 CFLAGS 中包含 -D_LARGEFILE64_SOURCE -D_FILE_OFFSET_BITS=64
- 这些宏定义确保正确处理大文件和深目录
- 位置：build-hnp/tree/Makefile:7

❌ 问题 5：GitHub Releases 不可达

🔍 症状：下载失败，无法获取源码包
🔎 原因：网络问题或 GitHub 访问受限
✅ 解决方法 ：
- 手动下载源码包放置到 build-hnp/tree/download/2.2.1.tar.gz
- 通用下载逻辑支持备用镜像与重试（wget → curl）
- 位置：build-hnp/utils/Makefrag:61-69

❌ 问题 6：架构不支持

🔍 症状 ：Unsupported OHOS_ARCH=
🔎 原因：传入的架构不在支持列表中
✅ 解决方法 ：
- 确保传入支持架构（aarch64 或 x86_64）
- 位置：build-hnp/Makefile:1-40

❌ 问题 7：二进制体积过大

🔍 症状：静态链接的二进制体积较大（约 1.1MB）
🔎 原因：静态链接包含了所有依赖库
✅ 解决方法 ：
- 这是静态链接的正常现象
- 如果需要减小体积，可以移除 -static 标志使用动态链接
- 但需要确保目标设备有相应的动态库
- 位置：build-hnp/tree/Makefile:7

🔄 重建与扩展

🔧 重建单包：

bash 复制代码

make -C build-hnp rebuild-tree  # 触发子包重新编译并刷新 .stamp

🧹 清理：

bash 复制代码

make -C build-hnp clean  # 清理 sysroot、所有 .stamp 和 PKGS_MARKER

📦 扩展：Tree 是目录结构可视化的基础工具
🔄 自动重建机制：
- 修改 PKGS 后，check-pkgs 会自动检测变化并触发重新构建
- 新增外部 HNP 包到 external-hnp 目录后，会自动合并到 base.hnp

💡 实践建议

🔧 构建配置：使用静态链接确保在目标设备上无需额外依赖即可运行
🚀 功能使用：根据需求选择合适的显示选项和过滤条件
📦 输出格式：使用 HTML 或 XML 格式生成文档
🔗 过滤选项 ：使用 -I 排除不需要的目录，使用 -P 只显示特定文件类型
🌐 深度控制 ：使用 -L 限制显示深度，避免输出过长

📝 结论与建议

✅ 本次已在 aarch64 环境下完成 Tree 2.2.1 的交叉编译与打包，tree 工具已安装到 sysroot 并纳入 HNP 包。
💡 为保证构建稳定 ：
- 使用静态链接确保在目标设备上无需额外依赖即可运行
- 启用大文件支持宏定义以正确处理大文件和深目录
- 编译警告不影响构建，可以忽略
- 确保通过 create-hnp.sh 触发构建以获得完整环境变量
- 利用 check-pkgs 机制自动检测包列表变化，无需手动清理
- Tree 为目录结构可视化提供了强大的工具支持
- 常见陷阱包括静态链接失败、大文件支持缺失、编译警告；当前已通过编译选项和宏定义处理
- 构建参数简洁且针对设备环境做出静态链接设计，保证可运行性
- 产物开箱即用，可用于设备上目录结构快速查看与调试定位

📚 以上为 Tree 构建的深度解读与实践记录。
