网络数据包的收发流程是 "应用层→传输层→网络层→数据链路层→物理层" 自上而下封装（发送）和自下而上解封装（接收）的全栈协同过程，涉及操作系统内核、网络硬件、协议栈的深度交互。以下从「发送流程」「接收流程」「核心细节（内核 / 硬件交互）」三方面，结合 TCP/IP 协议栈和实际场景（如浏览器发送 HTTP 请求）详细拆解：
核心结论
- 发送流程：应用数据 → 协议栈逐层封装（加头部 / 尾部） → 网卡硬件发送到网络；
- 接收流程：网卡接收数据 → 协议栈逐层解封装（拆头部 / 尾部） → 内核将数据交付给应用；
- 核心是「封装 / 解封装」和「协议协作」：每一层都为数据添加本层的控制信息（如 IP 头、TCP 头），确保数据在网络中正确传输和交付。
一、数据包发送流程（客户端视角，以 HTTPS 请求为例）
发送流程是「应用数据从用户态向下传递，经协议栈逐层封装，最终由网卡发送到物理网络」的过程，共 6 个关键步骤：
步骤 1：应用层生成数据（用户态）
- 应用程序（如浏览器）生成应用层数据（如 HTTP 请求报文），并调用网络编程接口（
socket接口，如write()/send()），将数据从用户态缓冲区拷贝到内核态缓冲区（如 TCP 发送缓冲区）。 - 示例：浏览器发送
GET / HTTP/1.1请求，数据长度为 200 字节。
步骤 2：传输层封装（内核态，TCP 协议）
内核中的 TCP 协议栈对应用数据进行封装，核心是添加「TCP 头部」（20~60 字节）：
- TCP 头部关键字段：
- 源端口（如 54321，客户端随机端口）；
- 目的端口（如 443，HTTPS 默认端口）；
- 序列号（Seq）：确保数据有序传输；
- 确认号（Ack）：用于可靠传输的确认机制；
- 标志位（SYN/FIN/ACK/PSH）：控制连接状态（如 PSH 表示 "推送数据"，让接收方立即处理）；
- 窗口大小：流量控制的核心参数。
- 封装后的数据称为「TCP 段（TCP Segment）」：TCP 头 + 应用数据。
步骤 3：网络层封装（内核态，IP 协议）
IP 协议栈对 TCP 段进行封装，添加「IP 头部」（20~60 字节）：
- IP 头部关键字段：
- 源 IP 地址（如 192.168.1.100，客户端私有 IP）；
- 目的 IP 地址（如 180.101.49.11，百度服务器 IP，来自 DNS 解析）；
- 协议号（如 6，表示上层是 TCP 协议；17 表示 UDP）；
- TTL（生存时间，如 64，防止数据包无限循环）；
- 校验和：验证 IP 头的完整性。
- 封装后的数据称为「IP 数据报（IP Datagram）」：IP 头 + TCP 段。
步骤 4：数据链路层封装（内核态 + 网卡驱动，以太网协议）
数据链路层（如以太网）对 IP 数据报进行封装，添加「以太网帧头」（14 字节）和「帧尾」（4 字节）：
- 以太网帧头关键字段：
- 源 MAC 地址（如 00:1A:2B:3C:4D:5E，客户端网卡物理地址）；
- 目的 MAC 地址（如 00:AA:BB:CC:DD:EE，网关 MAC 地址，如路由器 MAC）；
- 类型字段（如 0x0800，表示上层是 IP 协议）。
- 帧尾：FCS（帧校验序列），用于验证帧的完整性（网卡硬件会自动计算）。
- 封装后的数据称为「以太网帧（Ethernet Frame）」：以太网帧头 + IP 数据报 + 帧尾。
步骤 5：物理层转换（网卡硬件）
- 数据链路层的以太网帧是「二进制数据」，物理层（网卡）将其转换为「电信号 / 光信号」（如以太网用电压变化表示 0/1）；
- 网卡通过物理介质（网线、WiFi 无线电波）将信号发送到网络（如先发送到路由器）。
步骤 6：网络转发（路由器 / 交换机）
- 数据包从客户端网卡发出后，经局域网交换机转发到网关（路由器）；
- 路由器解析 IP 头中的目的 IP 地址，通过路由表决定转发路径（如从家庭路由器转发到 ISP 骨干网，再经多级路由转发到服务器所在机房）；
- 转发过程中，路由器会修改 IP 头的 TTL（减 1）和校验和，重新计算后转发；以太网帧头的源 / 目的 MAC 地址会随每一跳路由更新（如路由器将帧的目的 MAC 改为下一跳路由的 MAC）。
二、数据包接收流程（服务器视角，以 HTTPS 响应为例）
接收流程是「网卡接收物理信号，经协议栈逐层解封装，最终将应用数据交付给服务器应用」的过程，与发送流程反向，共 6 个关键步骤：
步骤 1：物理层接收（网卡硬件）
- 服务器网卡接收来自网络的电信号 / 光信号，转换为二进制数据（以太网帧）；
- 网卡硬件验证帧尾的 FCS（帧校验序列），若校验失败（数据被篡改或出错），直接丢弃该帧；若校验成功，将帧传递给数据链路层。
步骤 2：数据链路层解封装（内核态 + 网卡驱动）
- 数据链路层解析以太网帧头：
- 检查目的 MAC 地址是否为当前网卡的 MAC 地址（或广播地址），若不匹配，丢弃帧；
- 提取帧头中的「类型字段」（如 0x0800），确定上层是 IP 协议；
- 剥离以太网帧头和帧尾，将内部的 IP 数据报传递给网络层。
步骤 3：网络层解封装（内核态，IP 协议）
- IP 协议解析 IP 头：
- 验证 IP 头的校验和，若校验失败，丢弃数据报；
- 检查 TTL（若 TTL 为 0，丢弃并返回 ICMP 超时消息）；
- 提取目的 IP 地址，若不是本机 IP（如服务器有多个网卡），丢弃数据报；
- 提取「协议号」（如 6），确定上层是 TCP 协议；
- 剥离 IP 头，将内部的 TCP 段传递给传输层。
步骤 4：传输层解封装（内核态，TCP 协议）
- TCP 协议解析 TCP 头：
- 验证 TCP 头的校验和，若校验失败，丢弃 TCP 段；
- 检查源端口和目的端口（如目的端口 443），找到对应的 TCP 连接（内核通过「四元组（源 IP: 源端口：目的 IP: 目的端口）」唯一标识一个连接）；
- 确认序列号和确认号，确保数据有序且未丢失（若序列号缺失，发送 ACK 要求重传）；
- 若标志位为 PSH，通知应用层立即读取数据；
- 剥离 TCP 头，将内部的应用数据（如 HTTP 请求）拷贝到内核的 TCP 接收缓冲区，然后通过
socket接口通知应用程序 "有数据可读"。
步骤 5：应用层处理（用户态）
- 服务器应用程序（如 Nginx）调用
read()/recv()接口，从内核的 TCP 接收缓冲区读取应用数据； - 应用程序解析数据（如 Nginx 解析 HTTP 请求，调用后端服务处理），生成响应数据（如 HTTP 响应报文）。
步骤 6：响应数据发送（反向流程）
服务器生成的响应数据（如 HTML 内容），会重复「发送流程」的步骤（应用层→传输层→网络层→数据链路层→物理层），最终通过网络回传给客户端。
三、核心细节：内核与硬件的关键交互（面试高频）
1. 发送流程中的内核 / 硬件协作
- 缓冲区管理 ：应用数据先写入内核的「TCP 发送缓冲区」，TCP 协议根据流量控制（窗口大小）和拥塞控制策略，决定何时将数据发送到网络（并非调用
send()后立即发送）； - 网卡驱动：数据链路层封装完成后，内核通过「网卡驱动程序」将以太网帧写入网卡的「发送缓冲区（Tx Buffer）」；
- DMA 传输：网卡支持 DMA（直接内存访问），无需 CPU 参与，可直接从内核缓冲区读取数据并发送，提升 CPU 利用率；
- 发送完成中断：网卡发送数据后，通过「硬件中断」通知内核 "发送完成"，内核释放相关缓冲区资源。
2. 接收流程中的内核 / 硬件协作
- 网卡接收缓冲区（Rx Buffer）：网卡接收数据后，先存入自身的 Rx Buffer，再通过 DMA 传输到内核的「网络接收缓冲区」；
- 接收中断：网卡将数据写入内核缓冲区后，触发「硬件中断」，通知内核 "有数据到达"；
- 软中断（ksoftirqd） ：为避免频繁硬件中断占用 CPU，内核会将部分处理逻辑（如协议栈解封装）交给「软中断」处理（后台线程
ksoftirqd执行），提升系统吞吐量； - 连接跟踪 ：内核通过「四元组」维护 TCP 连接状态（如
ESTABLISHED），确保数据交付到正确的应用程序。
3. 关键协议的核心作用
| 协议层 | 核心作用 | 关键硬件 / 组件 |
|---|---|---|
| 应用层 | 定义数据格式和交互逻辑（如 HTTP 请求结构） | 应用程序（浏览器 / 服务器） |
| 传输层 | 可靠传输（TCP）、端口寻址、流量控制 | 内核 TCP/UDP 协议栈 |
| 网络层 | IP 寻址、路由转发 | 内核 IP 协议栈、路由器 |
| 数据链路层 | MAC 寻址、帧校验 | 网卡、交换机 |
| 物理层 | 信号转换、物理介质传输 | 网卡、网线 / WiFi 模块 |
四、特殊场景补充
1. UDP 数据包收发差异
- UDP 无连接、不可靠，传输层封装时仅添加 UDP 头（8 字节，包含源端口、目的端口、长度、校验和），无序列号、确认号、窗口大小等字段；
- 发送流程：应用数据 → UDP 头 → IP 头 → 以太网帧 → 物理信号；
- 接收流程：物理信号 → 以太网帧 → IP 头 → UDP 头 → 应用数据（无重传、排序机制，接收方直接交付应用）。
2. HTTPS 加密数据的收发
- HTTPS 数据在应用层和传输层之间多了「SSL/TLS 层」：应用数据先经 TLS 加密（用会话密钥），再交给 TCP 层封装；
- 接收时，TCP 层解封装后的数据是加密的 TLS 记录，需 TLS 层解密后，再交给应用层解析（如 HTTP 响应）。
3. 跨网段传输的 MAC 地址变化
- 数据包跨网段转发时，IP 头的源 / 目的 IP 地址始终不变（端到端寻址）；
- 以太网帧头的源 / 目的 MAC 地址会随每一跳路由更新（链路层寻址），如客户端→路由器→骨干网路由器→服务器机房交换机→服务器，每一跳的 MAC 地址都不同。

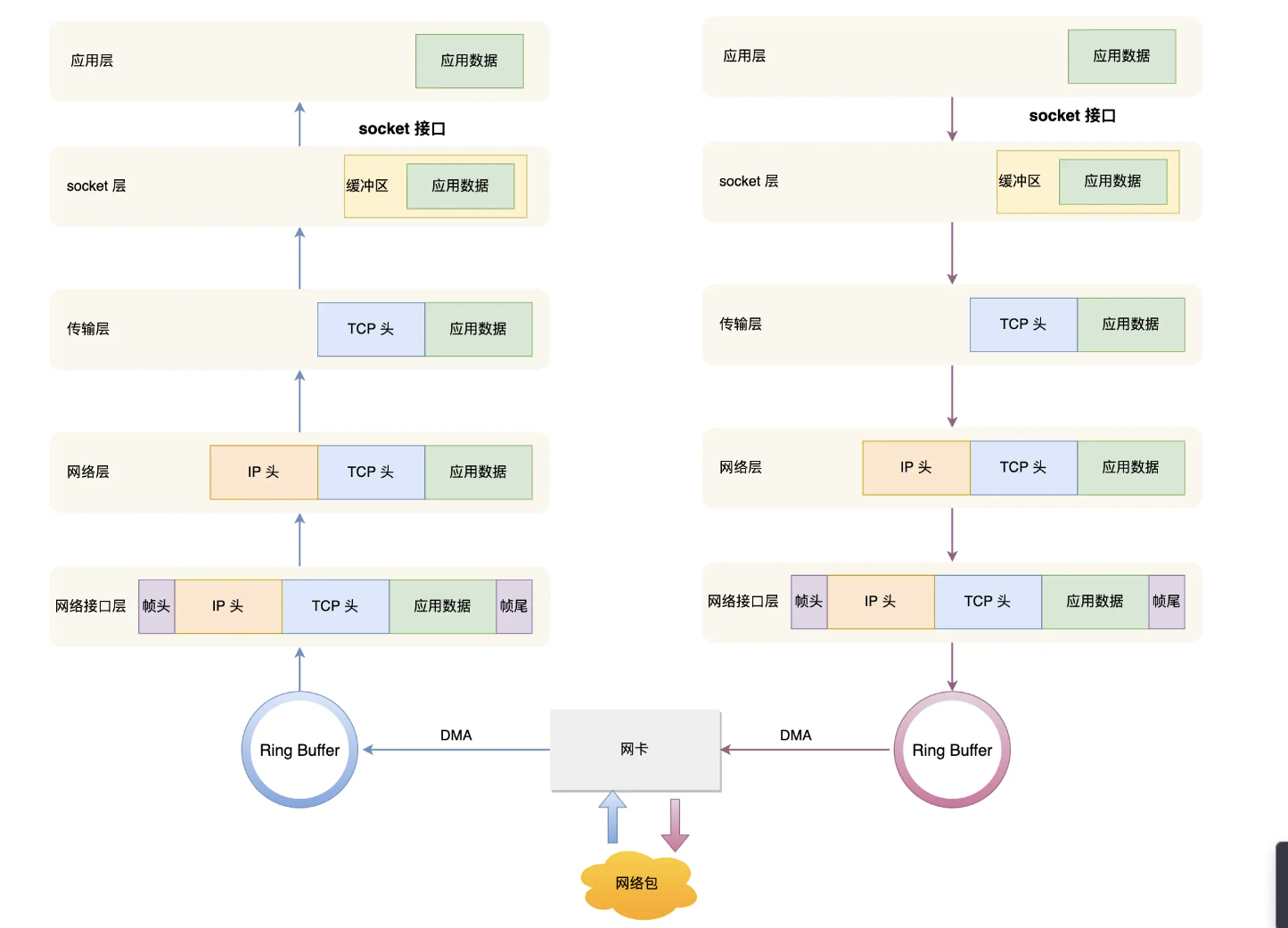

五、核心流程总结（可视化）
发送流程（客户端→服务器）
应用数据（HTTP 请求） → TCP 头 → TCP 段 → IP 头 → IP 数据报 → 以太网帧头/尾 → 以太网帧 → 电信号/光信号 → 网络转发 → 服务器接收流程（服务器→客户端）
电信号/光信号 → 以太网帧 → 剥离帧头/尾 → IP 数据报 → 剥离 IP 头 → TCP 段 → 剥离 TCP 头 → 应用数据（HTTP 请求） → 服务器应用面试高频考点

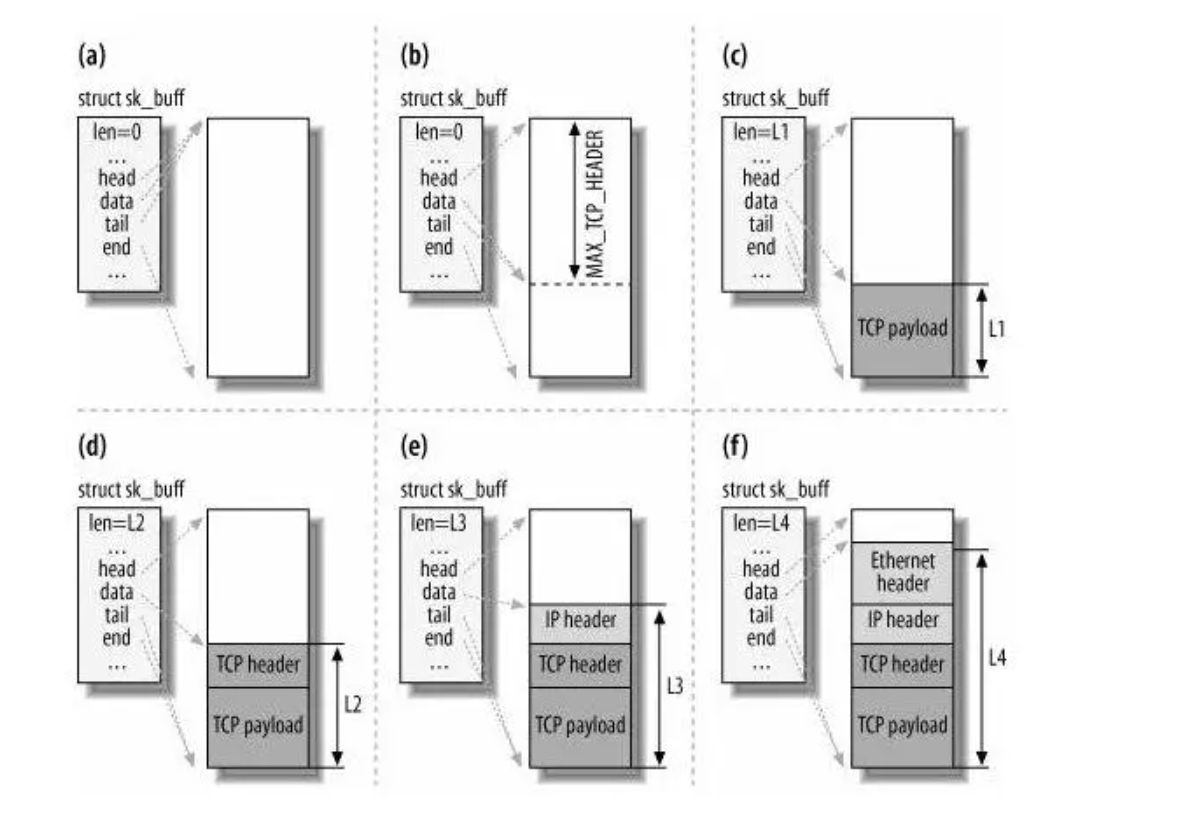

- 数据包封装的顺序：应用层→传输层→网络层→数据链路层（自上而下，每一层添加头部）；
- TCP 四元组的作用：源 IP、源端口、目的 IP、目的端口，用于内核唯一标识一个 TCP 连接，确保数据交付到正确的应用；
- MAC 地址与 IP 地址的区别：MAC 是链路层地址（本地网络寻址），IP 是网络层地址（端到端寻址）；跨网段传输时，IP 不变，MAC 随路由更新；
- DMA 的作用：减少 CPU 参与数据传输的开销，提升网络吞吐量；
- 软中断的作用：处理协议栈解封装等耗时操作，避免硬件中断占用过多 CPU。
