RHCE 防火墙实验

实验一iptables 的源地址转换

第一步

三台设备

1.设备一（server）：nat模式 192.168.10.100(nat主机)

2.设备二（route）：nat模式 192.168.10.200仅主机 192.168.126.200（路由器）

3.设备三（hostname）：仅主机模式 192.168.126.100（hostonly主机）

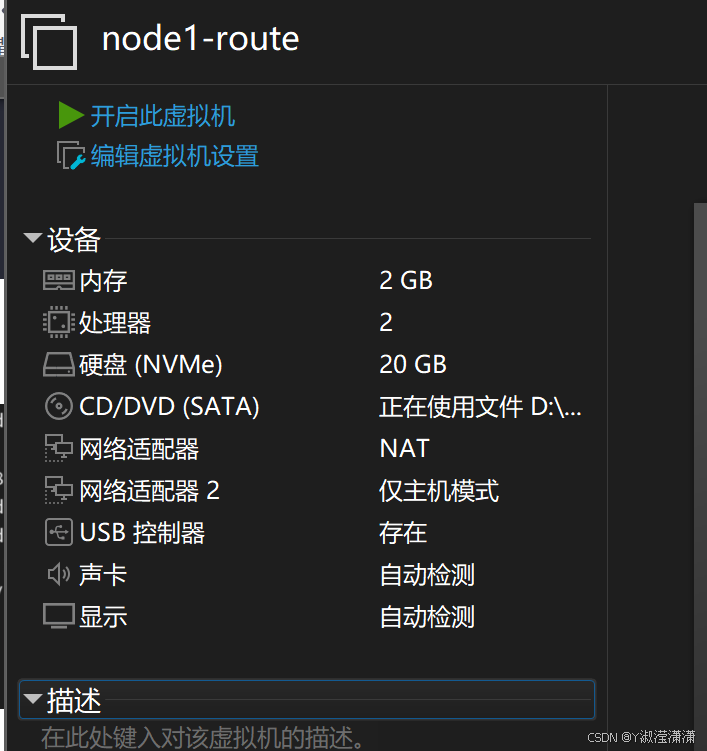

设备二

上再添加一张网卡，一张是nat模式一张是仅主机模式

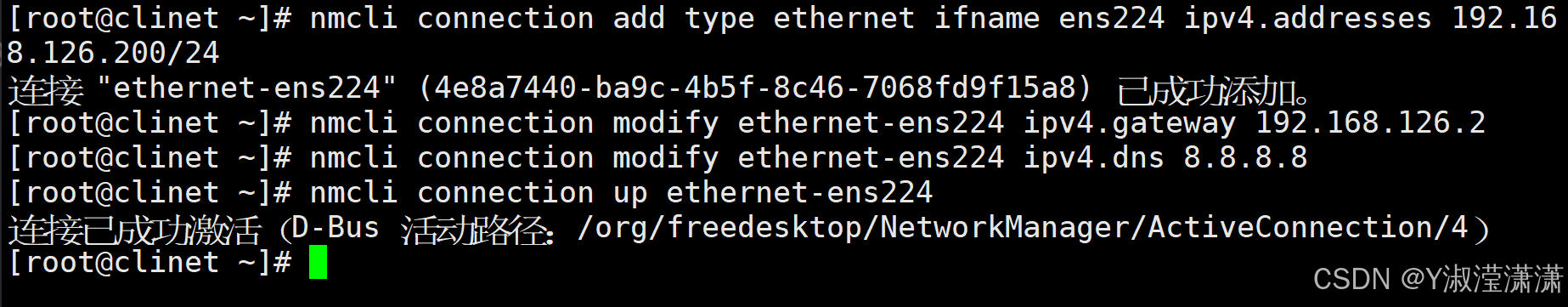

​现在来设置一下仅主机模式的网卡

[root@clinet ~]# nmcli connection add type ethernet ifname ens224 ipv4.method manual ipv4.addresses 192.168.126.200/24
[root@clinet ~]# nmcli connection modify ethernet-ens224 ipv4.gateway 192.168.126.2
[root@clinet ~]# nmcli connection modify ethernet-ens224 ipv4.dns 8.8.8.8
[root@clinet ~]# nmcli connection  up ethernet-ens224

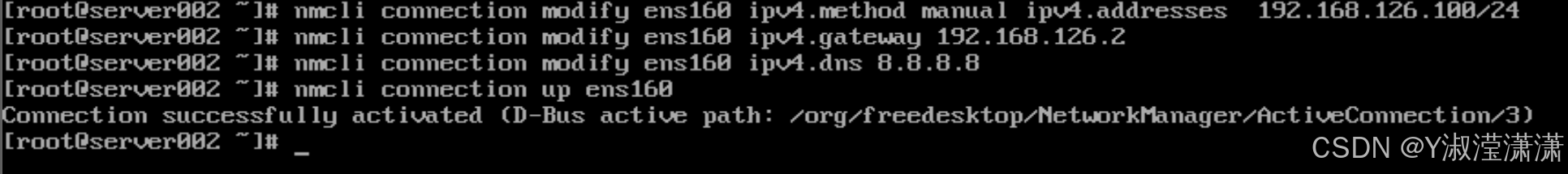

设备三

[root@server002 ~]# nmcli connection modify ens160 ipv4.addresses 192.168.126.100/24
[root@server002 ~]#nmcli connection modify ens160  ipv4.gateway 192.168.126.2

[root@server002 ~]#nmcli connection modify ens160 ipv4.dns 8.8.8.8

[root@server002 ~]#nmcli connection up ens160

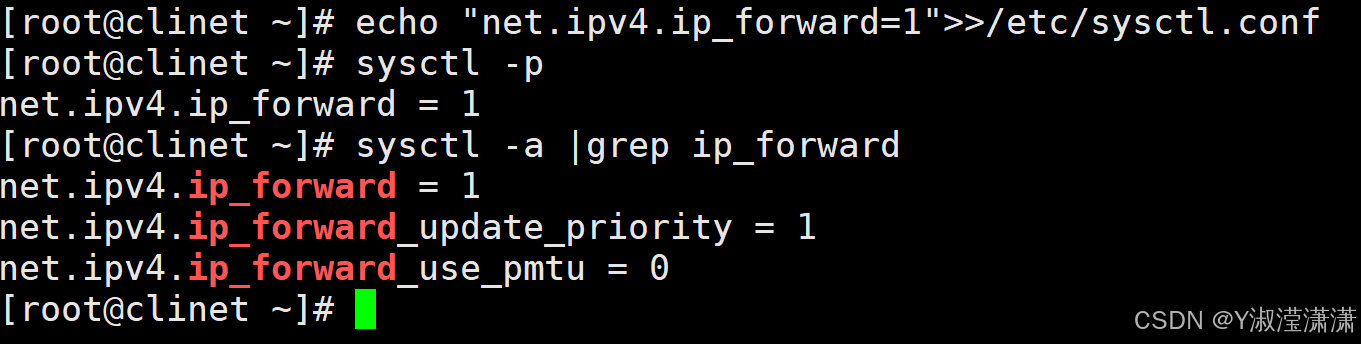

第二步将路由器的内核转发功能开启

​
#将路由器内核转发功能开起
[root@client ~]#echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf

#加载配置文件
[root@client ~]#sysctl -p

#查看系统内核的 IP 转发功能是否开启
[root@client ~]# sysctl -a | grep ip_forward
net.ipv4.ip_forward = 1
net.ipv4.ip_forward_update_priority = 1
net.ipv4.ip_forward_use_pmtu = 0

​

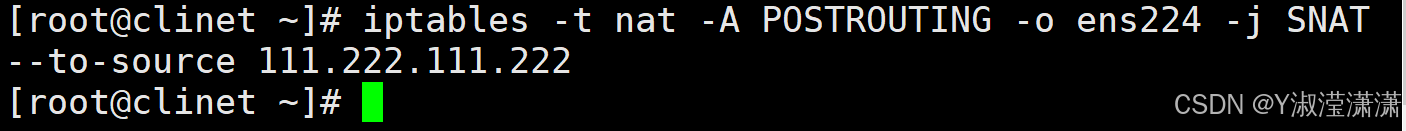

第三步子啊路由器上设置源地址伪装

#在路由器上设置源地址伪装
[root@client ~]#iptables -t nat -A POSTROUTING -o ens224 -j SNAT --to-source 111.222.111.222

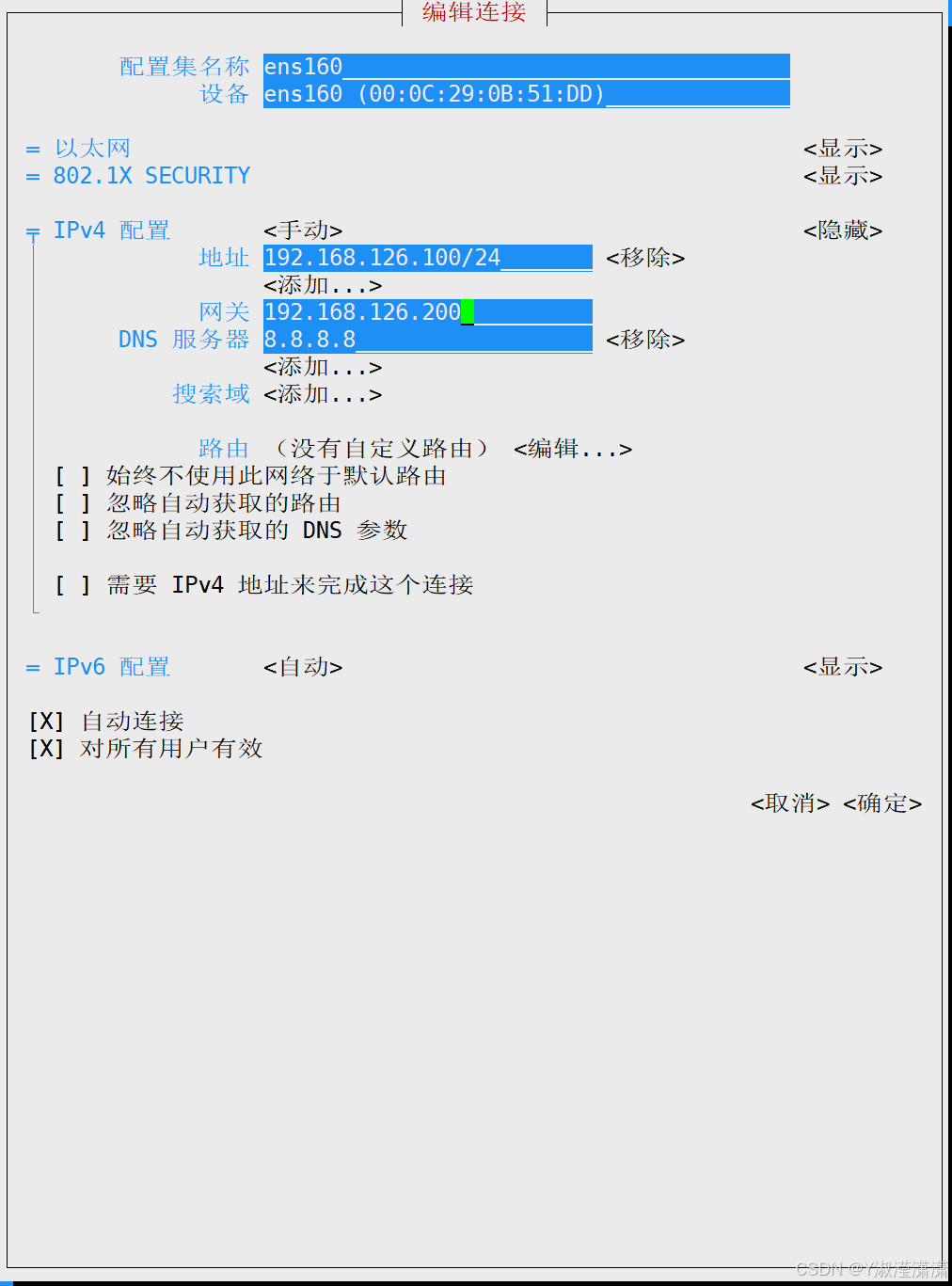

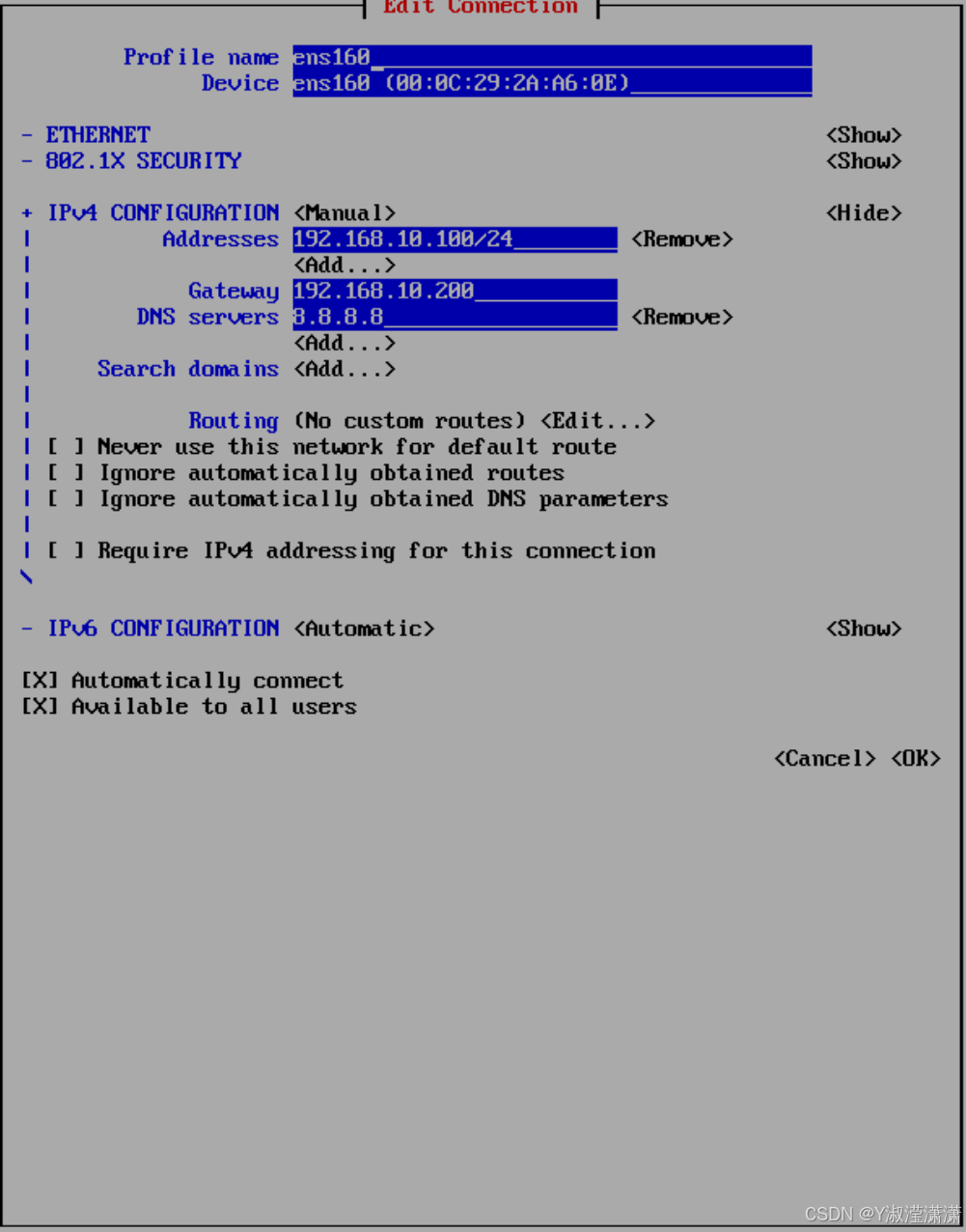

第四步将设备一的网关设置为192.168.10.200，将设备三的网关设置为192.168.126.200

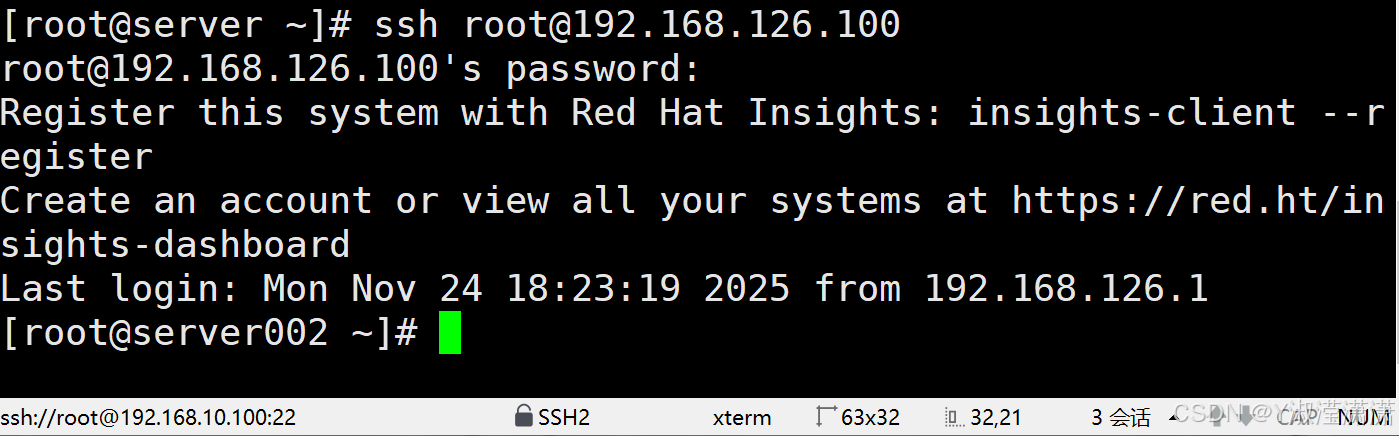

第五步使用nat主机连接hostonly主机 查看自己的ip是什么

[root@server ~]#ssh root@192.168.126.100
[root@server002 ~]# w -i

​

实验二iptables 目标地址转换

第一步

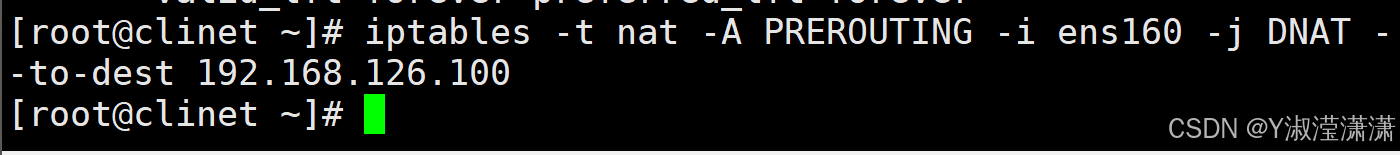

在路由器上添加规则 将ssh到192.168.10.200流量转移到192.168.126.100

[root@client ~]#iptable -t nat -A PREROUTING -i ens160 -j DNAT --to-dest 192.168.111.100​

第二步

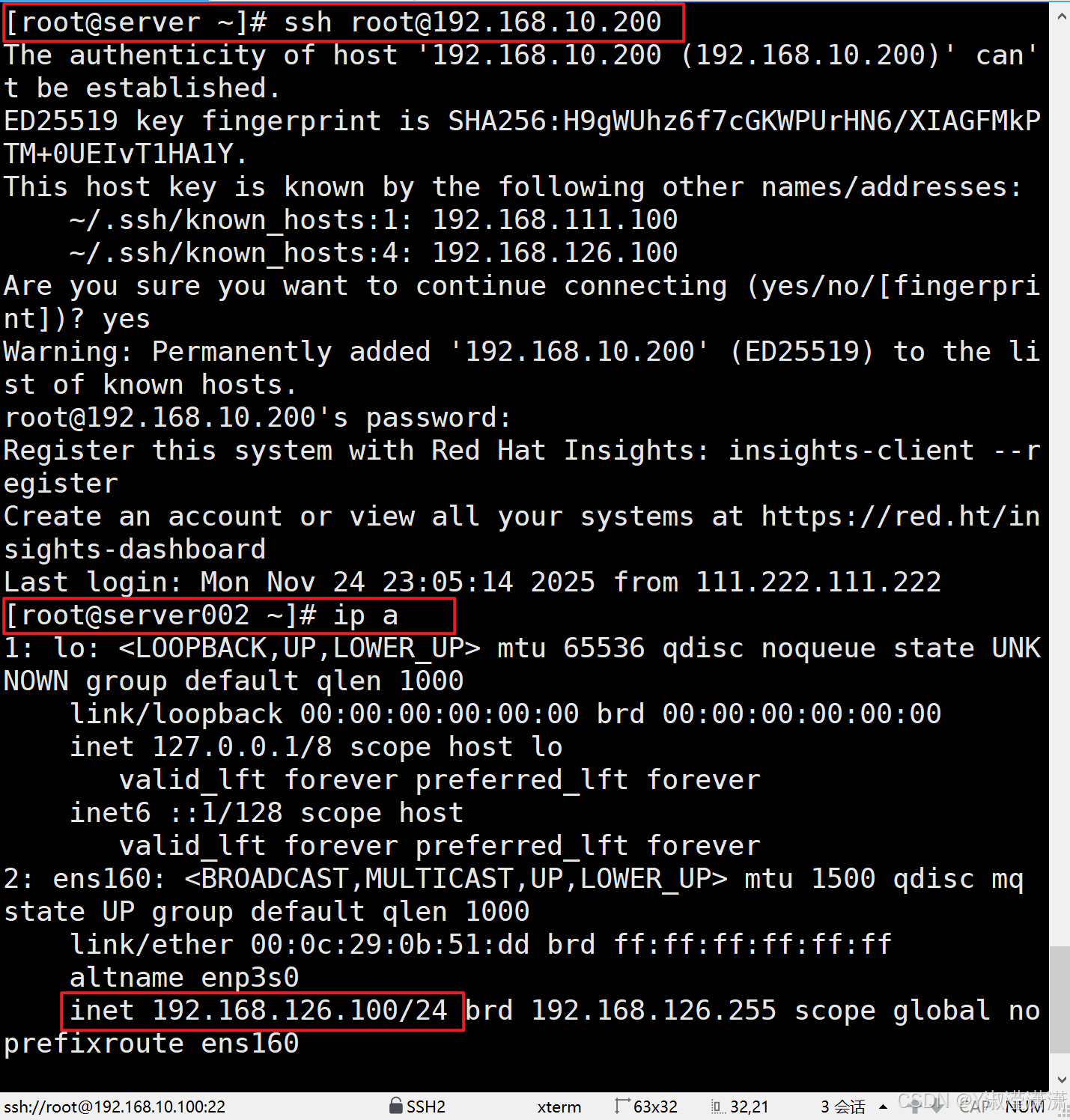

远程链接验证是否目标转换

[root@server ~]# ssh root@192.168.10.200

[root@server ~]# ip a

实验三firewalld 端口转发

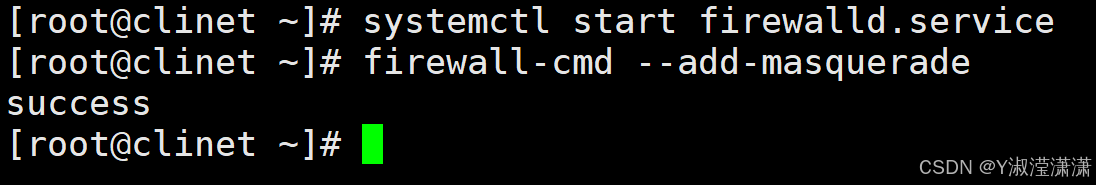

第一步开启伪装

​​​​​​​[root@client ~]#firewall-cmd --add-masquerade

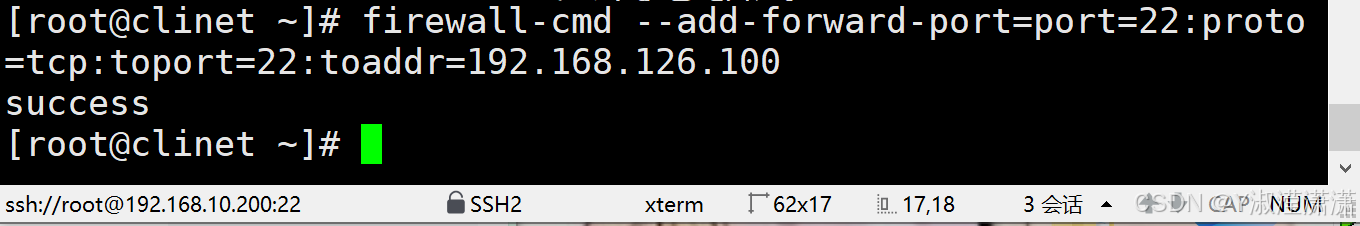

第二步在 firewalld 防火墙中配置 SSH 端口转发

[root@client ~]# firewall-cmd --add-forward-port=port=22:proto=tcp:toport=22:toaddr=192.168.126.100

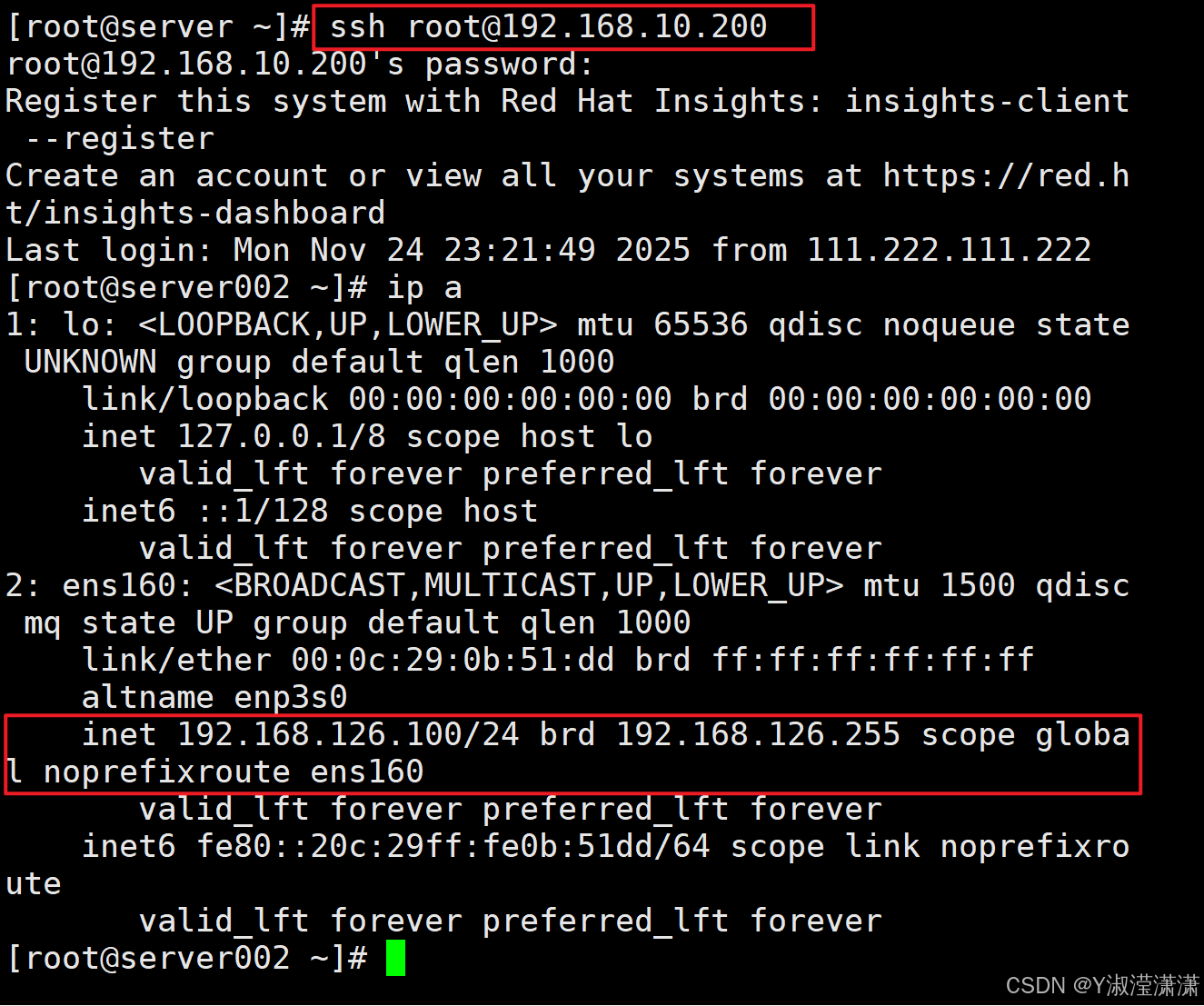

验证
